管道材料技术要求

  • 格式：docx
  • 大小：16.91 KB
  • 文档页数：7

管道材料技术要求 1、 执行标准 全线消火栓系统、水喷淋系统、生产生活用水系统、排水系统等所采用的管 道，均应满足产品的质量标准和系统的运行要求。 主要材料的执行标准： (1 )球墨铸铁管：管道执行GB/T13295-1991标准。管件执行：GB/T13294-1991 标准。 镀锌钢管(内外热镀锌防腐)：管道执行 GB/T3091-1993标准。管件执行 GB3289.1 〜39-82 标准。 (2 )钢塑复合管：管件执行《给水用衬塑钢件》相关标准或同等效的企业标 准。管道执行《钢塑复合钢管》 CJ/183-2003相关标准或同等效的企业标准。 (3 )生活给水管应符合《生活饮用水输配水设备及防护材料的安全性评价标 准》(GB/T17219-1998) (4 )排水铸铁管及管件：执行《排水用柔性接口铸铁管及管件 (GB/T12772-1999)、CJ/T178-2003 标准。 (5 )硬聚氯乙烯管：管材执行《建筑排水用硬聚氯乙烯管材》 (GB/T5836.1-1992 ) 标准、管件执行《建筑排水用硬聚氯乙烯管件》 (GB/T5836.2-1992)标准。 (6 )埋地排污、废水用硬聚氯乙烯(PVC-U管材：管材执行GB/T10002.3-1996 标准。 (7 )增强聚丙烯排水管或加筋聚氯乙烯排水管：管材执行相关国外标准或同 等效的企业标准。 (8 )无缝钢管：管道执行《输送流体用无缝钢管》( GB/T8163-1999) (9 )卡环式管件：采用内壁搪瓷处理，外表烤漆的制作工艺。 (10)金属伸缩节：执行《金属波纹膨胀节通用技术条件》(GB/T12777-1999)。 2、 生产生活给水管 (1) 生产生活给水系统和区间的消防管道的管材采用内外涂塑钢管 按照《给水涂塑复合钢管》(CJ/T120-2008 )、《低压流体输送用焊接钢管》 (GB/T3091 - 2001)、《冷拔或冷轧精密无缝钢管》(GB/T3639-2000)、《结构用 无缝钢管》(GB/T8162-1999)、《输送流体用无缝钢管》(GB/T8163-1999)、《涂 装前钢材表面锈蚀等级和除锈等级》（GB/T8923-1988）等规范和标准执行。管材 要求如下： a涂塑采用环氧树脂涂层，涂塑钢管内外表面光滑平整，不允许有伤痕或裂 纹等。涂塑钢管镀层和涂层不允许有缺陷。 钢管在复合前拉去焊筋，焊筋残留高 度不大于0.5mm b涂塑钢管管材不应有影响使用的弯曲，但两个端面与管轴线应垂直。涂塑 钢管内表面不允许有气泡、裂纹、脱皮，无明显痕纹、凹陷、色泽不均及分解变 色线。 c环氧树脂涂层密度、粒度分布、水平流动性、冲击强度、不挥发物含量、 卫生性能等指标应满足《给水涂塑复合钢管》（CJ/T120-2008）5.4.1条规定。 d环氧树脂涂层厚度满足规范《给水涂塑复合钢管》（ CJ/T120-2000）6.2 条规定。如下表所示： 序号 管径 内涂层厚度（mm） 外涂层厚度（mm）

1 DN15- DN65 > 0.3 > 0.35 2 DN8C〜D500 > 0.35 > 0.4

e附着力：环氧树脂涂层为1〜3级。（必须附检测报告） f针孔试验：涂塑钢管内外表面用电火花检测仪检测无火花。 （必须附检测 报告） g弯曲性能：公称直径小于等于 50mm涂塑钢管经弯曲后不发生裂痕，钢与 塑之间不发生离层现象。（必须附检测报告） h压扁性能：大于50mm涂塑钢管经压扁后不发生裂痕，钢与塑之间不发生 离层现象。（必须附检测报告） i配套管件长期使用不会产生分层、剥离、龟裂等现象；管材端面由橡胶密 封圈密封，确保管路系统彻底杜绝水质二次污染； 管材管件通径一致，管路系统 无通径损失； j钢管壁厚不小于下表的要求，且必须满足国家标准《低压流体输送用镀锌 焊接钢管》GB/T3091-2001）、《输送流体用无缝钢管》（GB/T8163-1999）的规定 序号 管道规格 壁厚（mm 备注 1 DN25 3.5 2 DN32 3.5 3 DN40 3.5 4 DN50 4.0 5 DN65 4.0 6 DN80 4.0 7 DN100 4.5 8 DN125 4.5 9 DN150 5.0 10 DN200 6.0 11 DN250 7.0 12 DN300 8.0 13 DN350 9.0 14 DN400 9.0

k管道接口采用卡箍连接，卡箍应满足《标准柔性卡箍式管接头》(GB8260 的相关规定，产品必须通过国际标准组织的标准 ISO-9001的鉴定。卡箍技术要 求为： 允许偏转角、允许伸缩量、管端尺寸、滚槽宽度、深度等参数应满足GB/T8260 的相关要求；卡箍接头及部件采用球墨铸铁，管件涂塑；密封圈采用环型硅橡胶， 适用温度在-40〜+ 230C ;螺栓应满足GB8262-87《圆头椭圆颈螺栓》的相关要 求；可自动防转；螺母采用法兰面防松螺母，不需另加垫片可锁紧；卡箍连接的 公称压力为2.50Mpa。 I施工过程中涂塑层破坏部分必须由厂家提供的专用涂塑剂修复。 m涂塑管必须附有国家消防权威部门和卫生部门检测报告。 (2) 球墨铸铁管

室外给水管道采用球墨铸铁管，管径为 DN150壁厚不小于6.3mm 管材要求： 抗拉强度：不小于420MP©屈服强度：不小于300MP©管件应易于切削， 钻孔和机械加工。若加工困难发生异议时，应进行硬度试验，管件表面硬度应不 大于230HBS管道 u DN300能承受5MP^勺水压试验压力。管件(w DN300 能承受3.2MPa的水压试验压力。延伸率：不小于10%管件内外表面必须光洁， 不允许有裂缝、冷隔、错箱等防碍使用的明显缺陷；允许存在壁厚减薄的局部缺 陷，但其深度不得超过（2+0.05T） mm其中T为管体壁厚。 涂覆：球墨铸铁管道内表面涂防腐材料，符合卫生部饮水的有关规定；管道 外表面可涂沥青，涂覆前，管件的内外应清理干净，涂覆后，内外表面应光洁， 涂层均匀、牢固，且不因气候的变化而发生异常。 管件法兰盘轮廓清晰，不允许有影响使用的铸造缺陷。 管道连接方式：胶圈接口。 （3） 热镀锌钢管

车站消防管道采用热镀锌钢管，管径为 DN150（壁厚不小于4.5mm、DN100 （壁厚不小于4.0mm）、DN80（壁厚不小于4.0mm）。 管材要求： 镀锌钢管执行《低压流体输送用镀锌焊接钢管》 GB309—1993标准，钢材 的牌号和化学成分应符合《低压流体输送用焊接钢管》 GB3092-1993的规定。 钢管镀锌前的力学性能应符合GB3092的规定。 镀锌钢管内外壁必须采用热浸镀锌法镀锌， 应作镀锌层的重量测定。其平均 值应不小于500g/m2。其中任何一个试样不得小于 480g/m2。镀锌钢管应作镀锌层 均匀性的试验。钢管试样在硫酸铜液体中连续浸渍 5次不得变红（镀铜色）。镀 锌钢管的内外表面应有完整的镀锌层。 不得有未镀上锌的黑斑和气泡存在。 允许 有不大的粗糙面和局部的锌瘤存在。镀锌钢管表面应进行钝化处理或其他保护 层。 管道连接方式：管径小于DN100时采用螺纹连接，大于等于DN1O时采用柔 性卡箍连接。 （4） 不锈钢钢管

区间消防管道连通管采用不锈钢钢管，管道规格为 DN15Q壁厚不小于 4.5mm。钢管执行《流体输送用不锈钢焊接管》（GB/T12771 — 2000）和 CJ/T151-2001《薄壁不锈钢水管》，工作压力为 1.6〜2.5MPa,连接方式为法兰 连接，钢管的抗拉强度为520MPa 管道连接方式：采用承插氩弧焊。 （5） 不锈钢金属波纹管

金属伸缩节的材料为不锈钢金属波纹管，按照 GB/T12777—1999《金属波 纹管膨胀节通用技术条件》标准执行，管径》80mn波纹数5〜10,采用法兰连接， 公称压力：1.6MPa,伸缩量为30mm (6) 不锈钢金属软管

消防管路穿过结构沉降缝处设不锈钢软管， 材质为304不锈钢，软管采用环 型波纹管，按照GB/T14525- 2010《波纹金属软管通用技术条件》标准执行，管 径》80mn波纹数5〜10,金属网套采用不锈钢，法兰材质采用不锈钢，工作压力 不小于1.6MPa补偿量为30mm 3、排水管材 (1) 排水铸铁管

道床进入车站泵站废水池的管道采用排水球墨铸铁管。 排水直管及管件的磷含量不大于 0.30%,硫含量不大于0.10%。排水直管及 管件的抗拉强度应不小于 150MPa排水直管及管件断口应为灰口铸铁，组织应 致密，能切削、钻孔。内外表面应光洁、平整，不允许有冷隔、裂缝、错位、蜂 窝及其他任何妨碍使用的明确缺陷。 涂覆：管体内外表面可涂沥青质或其他防腐材料，涂覆前内外表面应洁净， 无铁锈、铁片。涂覆后涂层应均匀，粘结牢固，不得有明显的堆积现象。 拉伸试验按GB/T228的规定进行，直管及管件的水压试验必须在涂覆前进 行，试验压力为0.20MP& 管道连接方式：胶圈接口。 (2) 排水非金属管道 a增强聚丙烯排水管或加筋聚氯乙烯排水管(HDPE

按照GB/T19472-2004《埋地用聚乙烯(PE结构壁管道系统》执行，应 能在室外车行道及人行道下使用。排水管的环刚度：》 8000N/m。 b建筑硬聚氯乙烯排水管

按照《建筑排水用硬聚氯乙烯(PVC-U)管材》(GB/T5836- 1-2006)执行，管 材内外壁应光滑、平整、不允许有气泡、裂口和明显的痕纹、凹陷、色泽不均匀 及分解变色线。 管材弯曲度应小于1%同一截面壁后偏差不得超过14% (3) 涂塑钢管

涂塑钢管采用外表面热镀锌内涂塑钢管，按照《给水涂塑复合钢管》 (CJ/T120-2008 )、《低压流体输送用焊接钢管》(GB/T3091 — 2001)、《涂装前 钢材表面锈蚀等级和除锈等级》(GB/T8923-1988)等规范和标准执行。管材要求 如下：

合集下载

管道预制、安装技术及质量要求模版

管道预制、安装技术及质量要求模版

管道预制、安装技术及质量要求模版一、引言管道预制和安装是工程建设中的重要环节，对于工程的质量和安全起着至关重要的作用。

本文将介绍管道预制和安装的技术要求和质量要求模版，以供参考。

二、管道预制技术要求1. 管道材料的选择应符合设计要求，并满足国家相关标准的要求。

2. 管道的预制应在干燥、清洁、通风良好的场地进行，确保预制过程中无污染和杂质的侵入。

3. 管道的预制应按照设计要求进行，包括长度、直径、厚度等方面的要求。

4. 管道的焊接应符合相关标准和规范，焊缝应牢固、密实，没有明显的裂纹和缺陷。

5. 管道的涂层应均匀、密实，涂层材料应符合相关标准，确保管道的耐腐蚀性能。

6. 管道的压力试验应按照设计要求进行，试验压力和试验时间应符合相关标准的要求。

7. 管道的检验和验收应由专业人员进行，确保管道的质量和性能符合要求。

8. 管道的预制应记录详细的施工过程和质量控制数据，以备后续使用和检验。

三、管道安装技术要求1. 管道安装前应对施工现场进行勘察和准备工作，确定安装位置和布置方式。

2. 管道的安装应按照设计图纸和相关标准进行，确保安装位置、高度、角度等要求的精确度。

3. 管道的连接应采用专用的连接件，连接件的选择应符合设计要求和相关标准。

4. 管道的焊接应符合相关标准和规范，焊缝应牢固、密实，没有明显的裂纹和缺陷。

5. 管道的支架和支撑系统应牢固可靠，能够承受管道的重量和外力作用。

6. 管道的保温层应均匀、密实，保温材料应符合设计要求和相关标准。

7. 管道的涂层应均匀、密实，涂层材料应符合相关标准，确保管道的耐腐蚀性能。

8. 管道的压力试验应按照设计要求进行，试验压力和试验时间应符合相关标准的要求。

9. 管道的检验和验收应由专业人员进行，确保管道的质量和性能符合要求。

10. 管道的安装应记录详细的施工过程和质量控制数据，以备后续使用和检验。

四、管道质量要求模版1. 管道的材料应符合相关标准和设计要求，不得使用有损伤、变形或破损的材料。

cjjt29-2010 建筑排水塑料管道工程技术规程

cjjt29-2010 建筑排水塑料管道工程技术规程

cjjt29-2010 建筑排水塑料管道工程技术规程一、工程材料要求1. 建筑排水塑料管道工程所使用的材料，应符合国家有关标准和设计要求。

2. 管道及附件应选用符合环保要求的可再生材料。

3. 管道及其附件的物理性能、化学性能、力学性能应符合相关标准。

4. 管道连接件应相互匹配，便于安装、拆卸和维修。

二、管道设计要求1. 管道设计应符合国家有关标准和规范，确保管道的安全性和可靠性。

2. 管道设计应考虑排水流量、水压、温度等因素，合理确定管道的直径、长度、走向和坡度等参数。

3. 管道设计应考虑安装施工的方便性和可行性，合理确定连接方式、固定支架和伸缩装置等设计。

4. 管道设计应考虑维修保养的方便性，合理确定检查口、清扫口等设计。

三、施工工艺要求1. 施工前应进行技术交底，明确施工方案、质量要求和安全措施。

2. 施工过程中应严格控制材料质量，确保管道及其附件的完好性和可靠性。

3. 管道的连接应牢固、密封性好，确保不渗漏、不脱扣。

4. 管道安装时应保持直线，坡度正确，支架间距合理，固定牢固。

5. 施工完毕后应进行压力试验，确保管道无渗漏、不堵塞。

四、施工质量要求1. 施工质量应符合国家有关标准和设计要求，确保管道系统的安全性和可靠性。

2. 施工过程中应严格执行施工方案和工艺要求，确保施工质量符合规范和设计要求。

3. 对于隐蔽工程，应在验收合格后方可进行下一道工序。

4. 施工过程中应及时做好记录和验收工作，确保施工质量和安全。

五、验收标准要求1. 验收时应按照国家有关标准和设计要求进行验收，确保管道系统的安全性和可靠性。

2. 验收时应检查管道的外观质量、连接可靠性、坡度正确性等指标，确保符合规范和设计要求。

3. 验收时应进行压力试验，检查管道系统的密封性能和强度性能，确保无渗漏、不堵塞。

4. 验收合格后方可交付使用，不合格部分应进行整改后重新验收。

六、维护保养要求1. 使用单位应定期对管道进行检查和维护保养，确保管道系统的正常运行。

ppr管材的标准及技术要求

ppr管材的标准及技术要求

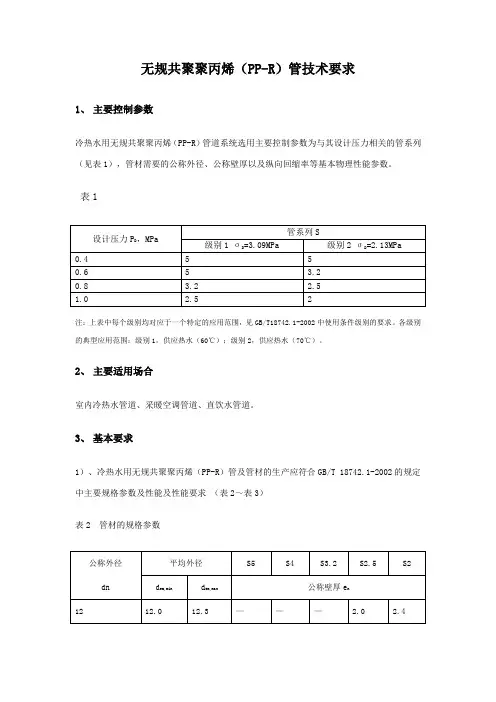

无规共聚聚丙烯（PP-R）管技术要求1、主要控制参数冷热水用无规共聚聚丙烯（PP-R）管道系统选用主要控制参数为与其设计压力相关的管系列（见表1），管材需要的公称外径、公称壁厚以及纵向回缩率等基本物理性能参数。
