渐开线花键设计计算公式
一、基本齿形
基本齿形参数 30°平齿根 30°圆齿根 45°圆齿根
齿顶高
0.5m 0.5m 0.4m
工作齿高
1.0m 1.0m 0.8m
径项间隙
0.25m 0.4m 0.2m
齿形裕度
0.1m 0.1m 0.1m
齿根圆弧半径
0.2m 0.4m 0.25m

一、 尺寸计算
内、外花键尺寸 计算公式

外
大径 30°P
45°R
Dee=m(z+1)

Dee=m(z+0.8)
小径 30°P
30°R
45°R

Die=m(z-1.5)
Die=m(z-1.8)
Die=m(z-1.2)

内
大径 30°R
30°R
45°R

Dei=m(z+1.5)
Dei=m(z+1.8)
Dei=m(z+1.2)
小径
Dii=DFemax+2CF

DFemx=2√（0.5Db）²+（0.5DsinαD-）²-(hs/sinα) ²
二、公差等级
标准压力角 公差等级
30° 4、5、6、7
45° 6、7

三、 公差和公差值
1、 配合公差指齿槽宽和齿厚的公差
基本偏差 对内花键的齿槽宽取基孔制H 它是作用齿槽宽的下偏差 对外花键的齿厚
取K=0js=(T+λ)/2 h、f、e和d它们是作用齿厚的上偏差

配合尺寸的公差
项 目 代 号 公 差 等 级 公 式

总公差 T+λ 4 5 6 7 10i＊+40i＊＊ 16i＊+64i＊＊ 25i＊+100i＊＊
40i＊+160i＊＊

综合公差 λ 0.6√(Fp) ²+(ff) ²+（Fβ）² （μm）
加工公差 T （T+λ）-λ
周节累积公差 Fp 4 2.5√L+6.3
5
6
7

3.55√L+9
5√L+12.5
7.1√L+18

齿形公差
ff
4
5
6
7

1.6φ+10
2.5φ+16
4φ+25
6.3φ+40

齿向公差
Fβ
4
5
6
7

8√g+4
1.0√g+5
1.25√g+6.3
2.0√g+10
注：1、＊以分度圆直径D为基础的公差，其公差单位I为：
当D≤500mm时，I=0.45 ³√D+0.001D.
当D＞500mm时，I=0.004D+2.1.
＊＊一基本齿槽宽E或基本齿厚S为基础的公差，其公差单位I为：
I=0.45 ³√E+0.001E或
I=0.45 ³√S+0.001S.
式中D、E和S为mm。
2、 L为分度圆周长之半，即L=πmZ/2 mm.
3、 公差因素φ=m+0.0125D mm.
4、 G为花键长度 mm.

非配合尺寸的公差
项 目 公 差

内花键
小径Dii
模数m
0.25~0.75 1~1.75 2~10
极限偏差
H10 H11 H12
大径Dei H12、H12、H14中任选

小径Die
上偏差 esv/tanαD

外花键
公差 ⅠT12、ⅠT13、ⅠT14中任选

大径Dee
上偏差 esv/tgαD

公差
M=0.25~0.75 M=1~1.75 M=2~10
ⅠT10 ⅠT11 ⅠT12

齿根圆弧半径
Rimin
Remin
为基准齿形的齿根圆弧半径值

Rimax
Remax
由渐开线起始（终止）圆控制

齿向公差Fβ
花键长度

公差等级
5 10 15 20 25 30 35 40 45 50 55 60 70 80 90 100

4 5 6 6 7 9 7 8 10 7 9 11 8 9 12 8 10 13 8 10 13 9 11 14 9 11 14 9 12 15 10 12 15 10 12 16 10 13 16 11 13 17 11 14 17 12 14 18 12
15
19
7 14 16 18 19 20 21 22 23 23 24 25 25 27 28 29 30
注：当花键长度g(单位：mm)不为表中数值时，可按6.6条给出的计算式计算。
内花键M值和W值计算

一、内花键量棒测量尺寸的计算公式
D’Ri=Db[tanαci-tan(αci-Emax/D+invαci-invaD)]
式中：
D’Ri---量棒的计算直径；

a
ci---内花键与量棒接触点上的压力角，以弧度表示，αci=cos-¹

合集下载

渐开线花键的计算

渐开线花键的计算

日产汽车类渐开线花键的计算1985年以来我港从日本引进了多种类型的高效流动机械，在进口机械的维修和配件制造工作中，经常遇到渐开线花键的测绘工作。

由于缺乏这方面的技术标准和资料，给测绘工作造成很大困难。

为了解决这一难题，下面扼要介绍JISD2001日本汽车工业用渐开线标准的内容，供从事这一领域工作的技术人员参考。

一、基本参数和计算方法1.基本参数(1)模数m:采用以下三个系列共15种模数(单位:毫米)(2)齿数Z:从6到40个(3)位移量x和压力角α:位移量X一般为0.8m，极少采用0.6m，0.633m，0.9m，0.967m。

分度圆上的压力角α通常为20°。

(4)基本齿形:图1所示为花键轴的基本齿形2.基本计算公式(1)公称直径:当x=0.8时，d=(Z+2)m当x≠0.8时，d=(Z +2x+0.4)m(2)孔的外径:①齿形定心和插孔时，D1=d+0.3m②齿形定心拉孔和外径定心时D2=d(3)轴的外径:①齿形定心时，d1=d-0.2m②外径定心时，d2=d(4)孔的内径:Dk=d-2m，(5)轴的内径:dr=d-2.4m，(6)分度圆直径: do=zm，(7)分度圆上的压力角:αo=20°(8)基圆直径:dj=docosα。

(9)周节:to=πm.(10)基节:tj=tocosα。

式中:α′1——轴用量棒中心压力角。

U——测轴跨棒距用量棒直径。

见图2②孔的跨棒距尺寸a1——孔用量棒中心压力角。

式中:V——测孔跨棒距用量棒直径，见图2，u和V数值从表1可查得。

图2中:V1——量棒削去后的尺寸，V1可从表1中查出。

当m=1时的跨棒距可从表1中直接查得，将该数值乘以模数即是量值的公称尺寸。

(16)当x≠0.8时的跨棒距及有关数值从表2中查得。

表2代号M′2，M′1，dP2，dV2和dP1见图3注:带*者量棒直径用1.8667mm。

n，K1与K2与模数无关。

3.定心方式、公差与配合(1)定心方式有齿形定心和外径定心两种。

din5480渐开线花键跨棒距、棒间距

din5480渐开线花键跨棒距、棒间距

din5480渐开线花键跨棒距、棒间距DIN5480德标花键检测、测量、量棒、跨棒距、棒间距计算公式
DIN5480花键标准是德国于1986年颁布实施的米制模数变位制花键标准;该标准于2005年及2006年做了修订，标准号为DIN5480-1及DIN5480-2,这两个新标准各包含不同的内容，共同构成新的标准。

自80年代以来，我国大规模引进了德国汽车及液压产品技术，DIN5480花键在我国已被广泛使用，除了采用定型刀具(主要是拉刀)大批量生产定型产品外，采用通用加工手段少量配制DIN花键的情况也日益增多。

DIN花键检测方法是用量棒来测定跨棒距或棒间距，但是DIN花键计算公式繁琐，一般加工单位无法掌握。

我司对花键的加工和检测有丰富的检验，常年为上海、苏州、无锡等地的外资企业生产DIN花键，对跨棒距或棒间距的计算方法非常熟悉，因此欢迎有需要的厂家、工厂技术人员洽谈合作，为你们提供棒间距和跨棒距的计算服务，也可以探讨技术问题。

微信号:ydc8789
收费标准:不论花键大小，一律30元。

DIN5480 花键棒间距、跨棒距速查手册
苏州某企业齿轮内花键DIN5480 N55X3X30X17X7H 量棒直径5.25 棒间距43.836~43.885
无锡某企业齿轮外花键DIN5480 W200X5X30X38X8g 量棒直径10 棒间距210.025~210.094
滚齿机
数控插齿机。

渐开线花键计算(最全的花键计算公式)

渐开线花键计算(最全的花键计算公式)


外花键大径上偏差
外花键大径公差
30°平齿根－外花键小径基本尺寸（Die）
外花键小径上偏差
外花键小径公差（从IT12、IT13和IT14中选取）
invαM=invα+dp/(m×Z×COSα)+Smin/(m×Z)-π/Z
用迭代法求αM
外花键跨棒距的最小值（Mmin） 外花键跨棒距的公差（T）
invαM'=invα+dp/(m×Z×COSα)-π/2Z+2xntgα/Z 用迭代法求αM' 外花键跨棒距M'（名义值） 跨齿数（k=az/180°+0.5）四舍五入整数 公法线长度名义值（Wk） 公法线长度最小值（Wmin）
6
h
27.5 0 0.091239434 0.036665412 0.054574022 0.051129736 查表 0.0309 0.012855055 38 2.032676542 2.032676542 1.941437108 1.99601113 1.978102521 0.1 37.65864892 39.8
公法线长度最大值（Wmax）
520e-3461 36 2.5 30 0 4.9
6 e 5.3 -0.072 0.124054273 0.049554588 0.074499685 0.071949909 查表 0.0395 0.009177716 90 3.926990817 3.854990817 3.730936544 3.805436229 3.780491132 0.25 87.04371208 92.5
-0.044
15.5745
-0.044
0.044501289
28.29702416 18.11177333 0.15482979 0.053262002 29.91557579 18.37749785 6 12.72287754 12.5932176 12.66661349

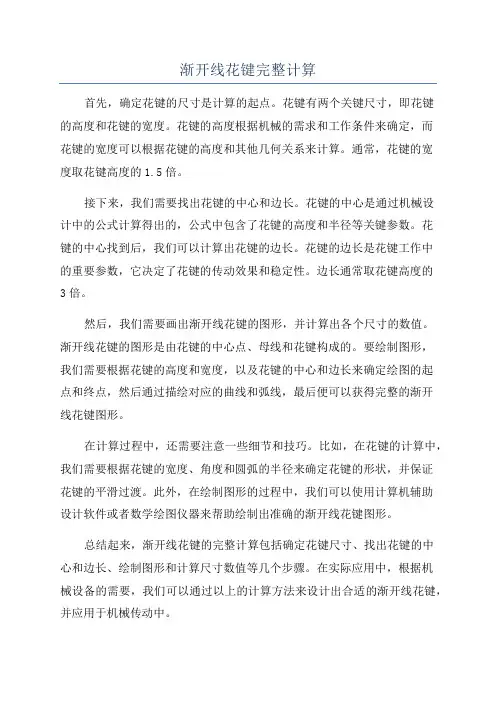

渐开线花键完整计算
