各类阀门的结构和工作原理

阀门的工作原理阀门是一种用来控制流体（液体、气体或者蒸汽）流动的装置。

它通常由阀体、阀瓣、阀杆、阀座和密封件等组成。

阀门的工作原理是通过改变阀瓣的位置来控制流体的通断和流量。

一、阀门的分类根据阀门的工作原理和结构特点，阀门可以分为以下几类：1. 截止阀：主要用于控制流体的通断，通过阀瓣的上下运动来实现。

当阀瓣与阀座接触时，阀门关闭，阻挠流体通过；当阀瓣离开阀座时，阀门打开，允许流体通过。

2. 止回阀：用于防止流体逆流，通过阀瓣的开启和关闭来实现。

当流体正常流动时，阀瓣处于开启状态；当流体逆流时，阀瓣被压紧在阀座上，阀门关闭，阻挠流体通过。

3. 调节阀：用于控制流体的流量和压力，通过调节阀瓣的开启程度来实现。

调节阀可以根据需要调整阀门的开度，从而控制流体的流量和压力。

4. 安全阀：主要用于保护设备和管道在超压情况下的安全，通过阀瓣的开启来释放过压流体。

当系统压力超过设定值时，阀瓣被迫打开，将过压流体排出，以保护设备和管道的安全。

二、阀门的工作原理阀门的工作原理主要涉及以下几个方面：1. 阀瓣的运动方式：根据阀瓣的运动方式，阀门可以分为旋塞阀、升降阀、旋转阀等。

旋塞阀通过阀瓣的旋转来控制流体的通断；升降阀通过阀瓣的上下运动来实现；旋转阀通过阀瓣的旋转来调节流体的流量和压力。

2. 阀瓣与阀座的密封方式：阀瓣与阀座之间的密封是阀门正常工作的关键。

常见的密封方式有金属密封、软密封和液密封等。

金属密封适合于高温、高压和腐蚀介质；软密封适合于低温、低压和易于损坏的介质；液密封适合于高温、高压和腐蚀介质。

3. 阀门的控制方式：阀门的控制方式可以分为手动、电动温和动等。

手动阀门需要人工操作；电动阀门通过电动机驱动阀瓣的运动；气动阀门通过气动执行器控制阀瓣的开启和关闭。

4. 阀门的流体特性：不同类型的阀门对流体的流动特性有不同的影响。

常见的流体特性包括流量特性、压差特性和调节特性等。

流量特性指的是阀门开度与流量之间的关系；压差特性指的是阀门开度与压差之间的关系；调节特性指的是阀门开度与流量或者压差之间的关系。

阀门种类和原理阀门是一种控制流体介质（包括气体、液体、蒸汽等）流动的装置，根据工作原理和结构形式的不同，可以分为多种类型的阀门。

以下是常见的几种阀门和它们的工作原理：1. 截止阀：截止阀是最常见的阀门类型之一，用于控制介质流动的开关装置。

它的工作原理是通过阀盘与阀座的密封来控制流体的通断。

当阀门开启时，阀盘离开阀座，介质可以流过阀门；当阀门关闭时，阀盘与阀座紧密贴合，阻止介质流动。

2. 调节阀：调节阀用于控制介质流量、压力和温度等参数的阀门。

它通过改变阀芯或阀板的位置，调整阀门开口的大小，从而控制介质的流速和压力。

调节阀可以根据工作原理的不同分为直通调节阀、节流调节阀和压力调节阀等类型。

3. 安全阀：安全阀用于保护设备或管道系统不超过允许的最大压力限制。

当系统内压力超过设定值时，安全阀会自动打开，将多余压力释放，以防止系统发生爆炸或损坏。

安全阀通常采用弹簧和活塞结构，当压力达到设定值时，活塞会受到压力作用而突然打开。

4. 膨胀阀：膨胀阀主要用于控制制冷系统中的制冷剂流量和压力，以调节制冷剂的温度和压力，从而实现冷却或制热的作用。

膨胀阀的工作原理通常是通过调节阀芯或阀板的位置，改变阀门开口的大小，从而控制制冷剂的流量和压力。

5. 电磁阀：电磁阀是利用电磁力将阀门开启或关闭的装置。

它通过电磁线圈产生的磁场来吸引或释放阀门上的阀芯，从而控制介质的通断。

电磁阀广泛应用于自动化控制系统中，常见的应用场景包括空调系统、水处理系统、工业生产线等。

这些是常见的阀门类型及其工作原理。

不同类型的阀门在工业和生活中都有广泛的应用，能够实现对流体介质的精确控制和调节。

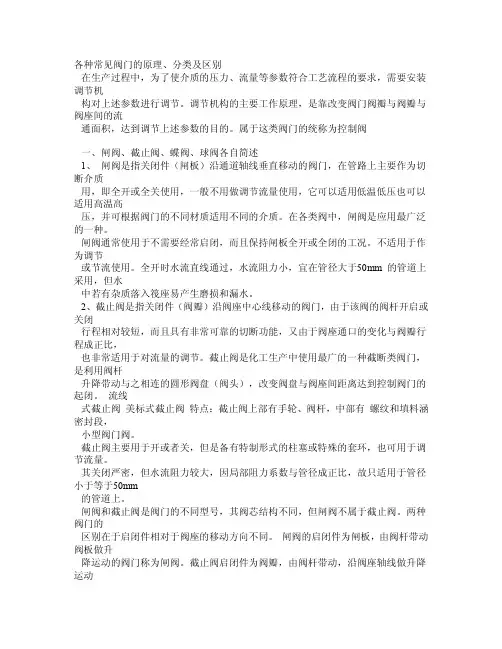

各种常见阀门的原理、分类及区别在生产过程中，为了使介质的压力、流量等参数符合工艺流程的要求，需要安装调节机构对上述参数进行调节。

调节机构的主要工作原理，是靠改变阀门阀瓣与阀瓣与阀座间的流通面积，达到调节上述参数的目的。

属于这类阀门的统称为控制阀一、闸阀、截止阀、蝶阀、球阀各自简述1、闸阀是指关闭件（闸板）沿通道轴线垂直移动的阀门，在管路上主要作为切断介质用，即全开或全关使用，一般不用做调节流量使用，它可以适用低温低压也可以适用高温高压，并可根据阀门的不同材质适用不同的介质。

在各类阀中，闸阀是应用最广泛的一种。

闸阀通常使用于不需要经常启闭，而且保持闸板全开或全闭的工况。

不适用于作为调节或节流使用。

全开时水流直线通过，水流阻力小，宜在管径大于50mm 的管道上采用，但水中若有杂质落入筏座易产生磨损和漏水。

2、截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门，由于该阀的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣行程成正比，也非常适用于对流量的调节。

截止阀是化工生产中使用最广的一种截断类阀门，是利用阀杆升降带动与之相连的圆形阀盘（阀头），改变阀盘与阀座间距离达到控制阀门的起闭。

流线式截止阀美标式截止阀特点：截止阀上部有手轮、阀杆，中部有螺纹和填料涵密封段，小型阀门阀。

截止阀主要用于开或者关，但是备有特制形式的柱塞或特殊的套环，也可用于调节流量。

其关闭严密，但水流阻力较大，因局部阻力系数与管径成正比，故只适用于管径小于等于50mm的管道上。

闸阀和截止阀是阀门的不同型号，其阀芯结构不同，但闸阀不属于截止阀。

两种阀门的区别在于启闭件相对于阀座的移动方向不同。

闸阀的启闭件为闸板，由阀杆带动阀板做升降运动的阀门称为闸阀。

截止阀启闭件为阀瓣，由阀杆带动，沿阀座轴线做升降运动3、蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭和调节流体通道的一种阀门。

是利用一可饶轴旋转的圆盘来控制管路的启闭，转角大小反映了阀门的开启程度。

各类电磁阀结构及工作原理详解电磁阀是一种常见的自动控制元件，广泛应用于工业领域。

它通过电磁力控制阀门的开启和关闭，实现液体或气体的流量控制。

根据不同的结构和工作原理，电磁阀可以分为多种类型。

下面将详细介绍几种常见的电磁阀结构及工作原理。

1.直动式电磁阀：直动式电磁阀是最常见的一种电磁阀。

它的结构简单，由阀体、阀芯、电磁线圈和弹簧组成。

当线圈通电时，电磁力使得阀芯克服弹簧力，向下移动，开启阀门；当线圈断电时，弹簧力使得阀芯向上移动，关闭阀门。

这种电磁阀结构简单、可靠性高，广泛应用于工业自动化控制系统中。

2.继电式电磁阀：继电式电磁阀是一种利用阀芯的动作来控制阀门开启和关闭的电磁阀。

它的结构相对复杂，由电磁铁、阀体、阀芯和辅助阀等组成。

当电磁铁通电时，产生磁力将阀芯吸引，阀芯与阀体之间的密封断开，实现阀门的开启；当电磁铁断电时，阀芯受到辅助阀的作用，通过压力差将阀芯弹回原位，实现阀门的关闭。

继电式电磁阀结构复杂，但具有灵活的控制方式和快速的响应时间，广泛应用于高速运动系统中。

3.比例式电磁阀：比例式电磁阀是一种利用电磁力的大小来控制阀门开度的电磁阀。

它的结构类似于直动式电磁阀，由阀体、阀芯、电磁线圈和弹簧组成。

不同的是，比例式电磁阀通过改变线圈电流的大小来改变电磁力的大小，进而实现阀门开度的调节。

比例式电磁阀具有精确的控制性能和稳定的工作特性，广泛应用于流量调节和压力控制系统中。

4.膜片式电磁阀：膜片式电磁阀是一种利用膜片的弯曲来控制阀门开启和关闭的电磁阀。

它的结构简单，由阀体、膜片、电磁线圈和弹簧组成。

当线圈通电时，电磁力使得膜片弯曲，开启阀门；当线圈断电时，弹簧力使得膜片恢复原状，关闭阀门。

膜片式电磁阀结构简单、可靠性高，适用于高粘度流体和腐蚀介质的控制。

以上是几种常见的电磁阀结构及工作原理的详细介绍。

不同的电磁阀适用于不同的工业场景，根据实际需求选择合适的电磁阀可以提高系统的自动化控制效率和可靠性。

闸阀的结构及工作原理闸阀是一种常用的管道阀门，其结构简单，使用广泛。

下面我将详细介绍闸阀的结构及工作原理。

一、闸阀的结构闸阀主要由阀体、阀盖、闸板、螺栓、填料（密封副）和操作装置等组成。

1. 阀体和阀盖：阀体是安装在管道中的主体部件，阀盖与阀体相连接，可密封阀门。

阀体一般采用铸造工艺制成，阀盖一般采用法兰连接。

2. 闸板：闸板是闸阀的主要工作部件，用于控制介质的流通。

闸板一般位于阀盖和阀座之间，可以在管道内部上下运动，使阀口实现开启和关闭。

闸板的密封面为平面或斜面，当闸板完全关闭时，与闸阀阀座紧密贴合，实现良好的密封。

3. 螺栓：螺栓用于固定阀体、阀盖和闸板等零件。

螺栓的紧固力度对于阀门的正常工作至关重要，必须保证螺栓紧固牢固，但也不能过紧。

4. 填料（密封副）：填料用于在阀杆与阀体之间形成密封。

常用的填料材料有柔性石棉纱、聚四氟乙烯等，可根据介质的特性选择合适的填料。

5. 操作装置：闸阀的操作装置一般包括手动操作装置和电动操作装置。

手动操作装置一般为手轮、手柄等，通过人工旋转或推拉操作，控制闸板的开启和关闭。

电动操作装置可以通过电机的带动，实现闸板的远程开启和关闭。

二、闸阀的工作原理闸阀通过阀板的上下运动来控制介质的流通。

当阀板下降到位时，实现关闭；当阀板上升到位时，实现开启。

1. 开启状态：当手动操作装置或电动操作装置启动时，驱动阀杆和闸板上升。

此时，介质从阀体的进口流入阀体内部，通过闸板和阀座的间隙，从阀体的出口流出，完成介质的流通过程。

2. 关闭状态：当手动操作装置或电动操作装置启动时，驱动阀杆和闸板下降。

此时，闸板与阀座紧密贴合，切断介质的流通，实现阀门的关闭。

同时，填料的密封作用也起到了防止介质泄漏的作用。

需要注意的是，闸阀的开启和关闭过程应该缓慢进行，以防止介质的冲击和阀门的损坏。

闸阀开启时，闸板的上升速度应适当控制，防止液体冲击；闸阀关闭时，阀板的下降速度也应适当控制，以防止阀板与阀座的撞击。

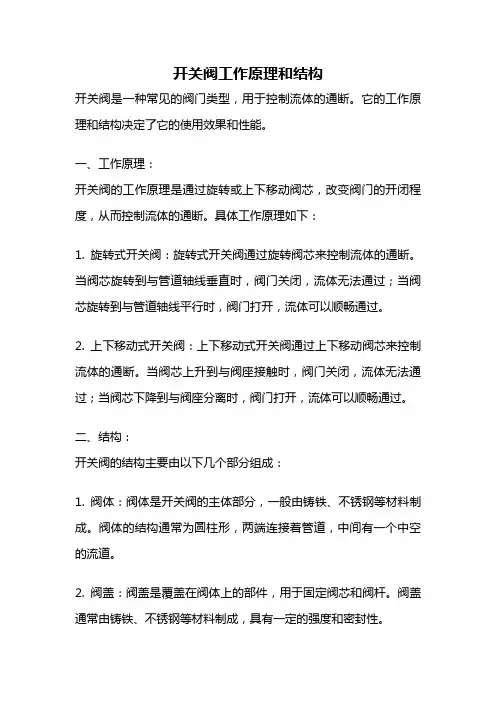

开关阀工作原理和结构开关阀是一种常见的阀门类型，用于控制流体的通断。

它的工作原理和结构决定了它的使用效果和性能。

一、工作原理：开关阀的工作原理是通过旋转或上下移动阀芯，改变阀门的开闭程度，从而控制流体的通断。

具体工作原理如下：1. 旋转式开关阀：旋转式开关阀通过旋转阀芯来控制流体的通断。

当阀芯旋转到与管道轴线垂直时，阀门关闭，流体无法通过；当阀芯旋转到与管道轴线平行时，阀门打开，流体可以顺畅通过。

2. 上下移动式开关阀：上下移动式开关阀通过上下移动阀芯来控制流体的通断。

当阀芯上升到与阀座接触时，阀门关闭，流体无法通过；当阀芯下降到与阀座分离时，阀门打开，流体可以顺畅通过。

二、结构：开关阀的结构主要由以下几个部分组成：1. 阀体：阀体是开关阀的主体部分，一般由铸铁、不锈钢等材料制成。

阀体的结构通常为圆柱形，两端连接着管道，中间有一个中空的流道。

2. 阀盖：阀盖是覆盖在阀体上的部件，用于固定阀芯和阀杆。

阀盖通常由铸铁、不锈钢等材料制成，具有一定的强度和密封性。

3. 阀芯：阀芯是开关阀的关键部件，通过旋转或上下移动改变阀门的开闭程度。

阀芯一般由不锈钢等材料制成，具有一定的硬度和耐磨性。

4. 阀杆：阀杆是连接阀芯和手柄的部件，通过手柄的旋转或上下移动来驱动阀芯，控制阀门的开闭。

阀杆一般由不锈钢等材料制成，具有一定的强度和刚性。

5. 密封件：密封件是阀门的重要组成部分，用于保证阀门的密封性能。

常见的密封件材料有橡胶、聚四氟乙烯等，具有良好的耐高温、耐腐蚀性能。

6. 手柄：手柄是用于控制阀门开闭的部件，通常为旋转式或上下移动式。

手柄一般由塑料或金属制成，易于操作。

开关阀的结构和工作原理决定了它具有以下特点和优势：1. 简单可靠：开关阀的结构相对简单，操作方便，可靠性高，容易维护和维修。

2. 快速开闭：开关阀的阀芯通过旋转或上下移动，开闭速度快，响应迅速，适用于对流体快速控制的场合。

3. 流体控制精度高：开关阀的阀芯通过旋转或上下移动，可以实现对流体的精确控制，具有较高的控制精度。

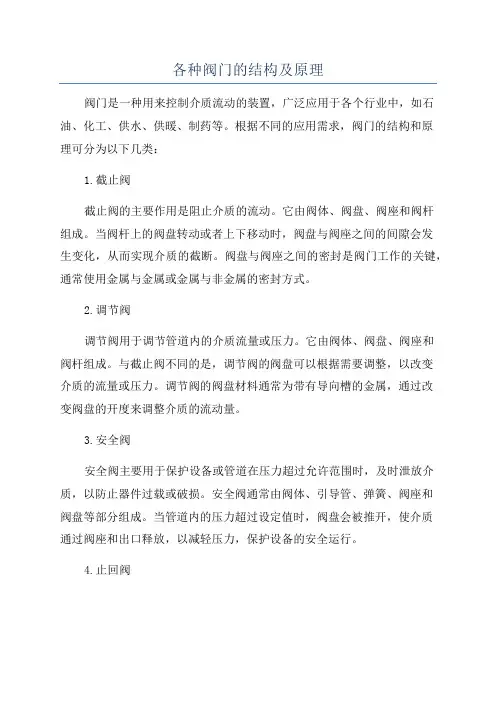

各种阀门的结构及原理阀门是一种用来控制介质流动的装置，广泛应用于各个行业中，如石油、化工、供水、供暖、制药等。

根据不同的应用需求，阀门的结构和原理可分为以下几类：1.截止阀截止阀的主要作用是阻止介质的流动。

它由阀体、阀盘、阀座和阀杆组成。

当阀杆上的阀盘转动或者上下移动时，阀盘与阀座之间的间隙会发生变化，从而实现介质的截断。

阀盘与阀座之间的密封是阀门工作的关键，通常使用金属与金属或金属与非金属的密封方式。

2.调节阀调节阀用于调节管道内的介质流量或压力。

它由阀体、阀盘、阀座和阀杆组成。

与截止阀不同的是，调节阀的阀盘可以根据需要调整，以改变介质的流量或压力。

调节阀的阀盘材料通常为带有导向槽的金属，通过改变阀盘的开度来调整介质的流动量。

3.安全阀安全阀主要用于保护设备或管道在压力超过允许范围时，及时泄放介质，以防止器件过载或破损。

安全阀通常由阀体、引导管、弹簧、阀座和阀盘等部分组成。

当管道内的压力超过设定值时，阀盘会被推开，使介质通过阀座和出口释放，以减轻压力，保护设备的安全运行。

4.止回阀止回阀用于防止流体在管道中逆流，通常用于液体或气体流动的单向通道。

它由阀体、阀盘和弹簧等部分组成。

当介质正常流动时，阀盘被压力推开，使流体通畅。

而当介质逆流时，阀盘会立即关闭，阻止逆流。

5.放气阀放气阀用于减少管道或设备中的气体积聚或温度变化引起的压力变化。

它通常由阀体、倾斜球等部分组成。

倾斜球通过扭矩控制阀门的开启和关闭，当管道中的气体压力超出设定值时，阀门会自动打开，释放气体，达到减压的目的。

除了上述常见的阀门类型，还有诸如球阀、蝶阀、旋塞阀等多种结构和原理不同的阀门。

每种阀门都有其独特的应用场景和工作原理，根据不同的需求选择合适的阀门能够保证管道或设备的稳定运行。

一、闸阀闸阀也叫闸板阀, 是一种广泛使用的阀门。

它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。

它在管路中主要起切断作用。

它的优点是: 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。

闸阀按阀杆螺纹分两类, 一是明杆式, 二是暗杆式。

按闸板构造分, 也分两类, 一是平行, 二是模式。

二、截止阀截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。

它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。

截止阀只许介质单向流动, 安装时有方向性。

它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。

截止阀分为三类: 直通式、直角式及直流式斜截止阀。

三、蝶阀蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。

蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。

蝶阀具有轻巧的特点, 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。

蝶阀, 可以做成很大口径。

能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。

目前, 蝶阀在热水管路得到广泛的使用。

四、球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。

球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀, 在各行业得到广泛的应用。

球阀分两类, 一是浮动球式, 二是固定球式。

五、旋塞阀旋塞阀是依靠旋塞体绕阀体中心线旋转, 以达到开启与关闭的目的。

[转］各种阀门种类和原理1。

闸阀闸阀也叫闸板阀，是一种广泛使用的阀门.它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致，相互贴合，可阻止介质流过，并依靠顶模、弹簧或闸板的模形，来增强密封效果.它在管路中主要起切断作用.它的优点是 : 流体阻力小，启闭省劲, 可以在介质双向流动的情况下使用，没有方向性，全开时密封面不易冲蚀，结构长度短，不仅适合做小阀门, 而且适合做大阀门。

闸阀按阀杆螺纹分两类，一是明杆式，二是暗杆式。

按闸板构造分，也分两类，一是平行，二是模式。

2. 截止阀截止阀, 也叫截门，是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。

它的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通.截止阀只许介质单向流动，安装时有方向性。

它的结构长度大于闸阀, 同时流体阻力大，长期运行时, 密封可靠性不强。

截止阀分为三类 : 直通式、直角式及直流式斜截止阀.3. 蝶阀蝶阀也叫蝴蝶阀，顾名思义，它的关键性部件好似蝴蝶迎风，自由回旋 .蝶阀的阀瓣是圆盘，围绕阀座内的一个轴旋转, 旋角的大小，便是阀门的开闭度。

蝶阀具有轻巧的特点，比其他阀门要节省材料，结构简单，开闭迅速，切断和节流都能用，流体阻力小，操作省力。

蝶阀，可以做成很大口径.能够使用蝶阀的地方，最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。

目前，蝶阀在热水管路得到广泛的使用。

4。

球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。

球阀开关轻便, 体积小，可以做成很大口径, 密封可靠，结构简单，维修方便，密封面与球面常在闭合状态, 不易被介质冲蚀，在各行业得到广泛的应用。

球阀分两类, 一是浮动球式，二是固定球式。

5。

旋塞阀旋塞阀是依靠旋塞体绕阀体中心线旋转，以达到开启与关闭的目的。

它的作用是切断、分田和改变介质流向。

常用阀门结构及工作原理阀门是用来控制流体（液体、气体、粉体）流动的装置，常用于管道系统中。

阀门的常用结构包括截止阀、球阀、蝶阀、调节阀等，它们都有不同的工作原理。

1. 截止阀（Globe valve）：截止阀是一种通过阀瓣的上下移动来控制流体流动的阀门。

它由阀体、阀瓣、阀杆和阀座组成。

阀杆通过螺纹连接阀瓣和手动或电动的操作机构。

当阀瓣抬起时，流体就可以通过阀体的通道；当阀瓣放下时，阀座会阻止流体流动。

截止阀主要用于调节流体的流量和压力。

由于阀瓣移动距离小，因此截止阀在高压和高流量的情况下也能够保持较好的密封性。

2. 球阀（Ball valve）：球阀是一种通过旋转球体来控制流体流动的阀门。

它由阀体、阀座、阀球、阀杆和操作机构组成。

阀杆通过螺纹连接阀球，当阀杆旋转时，阀球的孔口会与阀座对齐或偏离，从而控制流体的流动。

球阀由于结构简单、密封可靠，因此广泛应用于各个领域，特别是切断流体流动的场合。

3. 蝶阀（Butterfly valve）：蝶阀是一种通过旋转圆盘来控制流体流动的阀门。

它由阀体、阀盘、阀杆和操作机构组成。

阀杆通过螺纹连接阀盘，在阀杆旋转的过程中，阀盘可以停止流体的流动或使其通过。

蝶阀由于结构简单、操作灵活、流阻小，被广泛用于大流量的管道系统中。

4. 调节阀（Control valve）：调节阀是一种可以根据需要调节流体流动的阀门。

它由阀体、阀芯、阀座、阀杆和操作机构组成。

阀芯可以根据外界的操纵信号来变化阀座与阀芯之间的间隙大小，从而控制流体流动量。

调节阀可以根据需要控制流体的压力、流量、温度等参数，被广泛应用于自动控制系统中。

这些阀门的工作原理都是通过控制阀瓣、阀球、阀盘等零件的位置或旋转来控制流体的流动。

它们可以在手动或自动的控制下工作，通过开关或调节操作来实现对流体流动的控制。

阀门的内部结构和工作原理的选择取决于管道系统的具体要求，如流体性质、流量、压力、温度等。

阀门有哪些种类？其结构及工作原理在这里给大家分类总结：1.截断阀类主要用于截断或接通介质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。

2.调节阀类主要用于调节介质的流量、压力等。

包括调节阀、节流阀、减压阀等。

3.止回阀类用于阻止介质倒流。

包括各种结构的止回阀。

4.分流阀类用于分离、分配或混合介质。

包括各种结构的分配阀和疏水阀等。

5.安全阀类用于介质超压时的安全保护。

包括各种类型的安全阀。

一、闸阀靠阀板的上下移动，控制阀门开度。

阀板象是一道闸门。

闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。

大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。

闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。

按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。

国内生产闸阀的厂家比较多，连接尺寸也大多不统一。

性能特点：优点：1、流动阻力小。

阀体内部介质通道是直通的，介质成直线流动，流动阻力小。

2、启闭时较省力。

是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。

3、高度大，启闭时间长。

闸板的启闭行程较大，降是通过螺杆进行的。

4、水锤现象不易产生。

原因是关闭时间长。

5、介质可向两侧任意方向流动，易于安装。

闸阀通道两侧是对称的。

6、结构长度(系壳体两连接端面之间的距离)较小。

7、形体简单, 结构长度短，制造工艺性好，适用范围广。

8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活．缺点：密封面之间易引起冲蚀和擦伤，维修比较困难。

外形尺寸较大，开启需要一定的空间，开闭时间长。

引言：阀门是工业生产中常用的一种管道控制装置，用于控制、调节或切断流体的流量。

在第一篇文章中，我们已经介绍了一些常用的阀门种类，包括截止阀、止回阀、调节阀和球阀。

本文将继续介绍另外几种常用的阀门种类，包括蝶阀、旋塞阀、节流阀、消防阀和安全阀。

概述：正文内容：一、蝶阀1.结构和工作原理：蝶阀由阀体、阀板和阀杆组成，通过旋转阀板来控制流体的流量。

当阀板与阀座完全垂直时，阀门关闭；当阀板旋转到与管道轴线平行时，阀门完全打开。

2.特点和应用：蝶阀具有体积小、重量轻和操作简便的特点，广泛应用于给排水系统、空调系统、化工和石油行业等。

其在流体控制和调节方面具有良好的性能。

二、旋塞阀1.结构和工作原理：旋塞阀由阀体、阀瓣和阀杆组成，通过旋转阀瓣来控制流体的流量。

阀瓣可以呈V型、球面或锥形，通过旋转可实现流量的调节和切断。

2.特点和应用：旋塞阀具有密封性好、耐腐蚀性强和使用寿命长的特点，广泛应用于化工、石油、冶金等行业。

其具有较好的流量调节性能和防止流体倒流的功能。

三、节流阀1.结构和工作原理：节流阀通过减小流通面积来实现对流量的控制。

常见的节流阀有节流板阀、蜗壳节流阀和安全套节流阀等。

2.特点和应用：节流阀具有结构简单、使用方便和运行稳定的特点，广泛应用于化工、水处理和石油行业等。

其可根据需要调整节流面积，实现对流体流量的精确控制。

四、消防阀1.结构和工作原理：消防阀主要用于消防系统中，用于切断供水管道或泵站的流量。

常见的消防阀有球阀、闸阀和蝶阀等。

2.特点和应用：消防阀具有快速切断流量、耐高温和抗冲击的特点，广泛应用于建筑消防系统、工业厂房和公共场所等。

其可确保在紧急情况下迅速切断供水，保障人员和财产安全。

五、安全阀1.结构和工作原理：安全阀用于保护设备和管道系统免受过压的损害。

当压力超过设定值时，安全阀会自动打开，释放过压的流体。

2.特点和应用：安全阀具有可靠的过压保护和防止设备爆炸的功能，广泛应用于蒸汽锅炉、压力容器和管道系统等。
