电学难点突破训练题

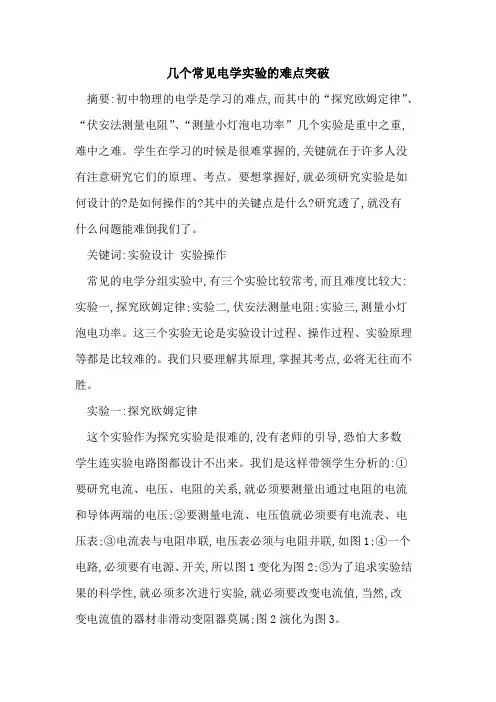

几个常见电学实验的难点突破摘要:初中物理的电学是学习的难点,而其中的“探究欧姆定律”、“伏安法测量电阻”、“测量小灯泡电功率”几个实验是重中之重,难中之难。

学生在学习的时候是很难掌握的,关键就在于许多人没有注意研究它们的原理、考点。

要想掌握好,就必须研究实验是如何设计的?是如何操作的?其中的关键点是什么?研究透了,就没有什么问题能难倒我们了。

关键词:实验设计实验操作常见的电学分组实验中,有三个实验比较常考,而且难度比较大:实验一,探究欧姆定律;实验二,伏安法测量电阻;实验三,测量小灯泡电功率。

这三个实验无论是实验设计过程、操作过程、实验原理等都是比较难的。

我们只要理解其原理,掌握其考点,必将无往而不胜。

实验一:探究欧姆定律这个实验作为探究实验是很难的,没有老师的引导,恐怕大多数学生连实验电路图都设计不出来。

我们是这样带领学生分析的:①要研究电流、电压、电阻的关系,就必须要测量出通过电阻的电流和导体两端的电压;②要测量电流、电压值就必须要有电流表、电压表;③电流表与电阻串联,电压表必须与电阻并联,如图1;④一个电路,必须要有电源、开关,所以图1变化为图2;⑤为了追求实验结果的科学性,就必须多次进行实验,就必须要改变电流值,当然,改变电流值的器材非滑动变阻器莫属;图2演化为图3。

伏安法测量电阻、测量小灯泡电功率的实验原理图也是采用相同的分析方法得出的。

探究欧姆定律涉及到电流、电压、电阻三个物理量,所以就必须采用控制变量法。

实验主要分为两大步:第一步,保持电阻不变,探究电流、电压关系,这一实验操作不难;第二步,保持电压不变,探究电流与电阻的关系,这一步很难,是重点阐述对象。

探究电流与电阻关系时,既要更换电阻又要保持电阻两端电压不变。

其实电阻更换之后,就会发现电压表示数有变化,那么,如何实现“保持电阻两端电压不变”呢?这就要调节滑动变阻器了。

滑动变阻器的调节还要根据具体情况分析。

有一个经典题目很能说明问题:例题,在探究欧姆定律实验中,做探究电流与电阻的变化关系这一步实验时,保持电压表示数为2v不变,当把5ω电阻更换为10ω电阻后,下一步的操作是________________。

初中物理电学知识点(一)简单的电现象1．摩擦起电(1)用摩擦的方法使物体带电，叫做摩擦起电。

(2)摩擦起电的原因：不同物质的原子核束缚电子的本领不同。

两个物体互相摩擦时，哪个物体的原子核束缚电子的本领弱，它的一些电子就会转移到另一个物体上；失去电子的物体因缺少电子而带正电，得到电子的物体因有了多余电子而带等量的负电。

(3)摩擦起电、接触起电、电中和都是电子的转移。

(4)物体带正电实质是缺少电子，物体带负电实质是右多余余电子。

摩擦起电是电子从一个物体转移到另一个物体上，并没有创造电荷或产生电荷，电荷的总量不变。

2．两种电荷(1)物体有了吸引轻小物体的性质，我们就说物体带了电，或者说带了电荷也就是说：带电体能吸引轻小物体。

(2)自然界中只有两种电荷：绸子摩擦过的玻璃棒上带的电荷叫做正电荷，毛皮摩擦过的橡胶棒上带的电荷叫做负电荷。

(3)电荷间的相互作用：同种电荷互相排斥，异种电荷互相吸引。

(4)人们认识自然界中只有两种电荷是在实验的基础上经过推理得出来的。

带电体和另一物体相吸，另一物体一定和带电体带的是异种电荷。

正确的应该是另一物体可能和带电体带的是异种电荷，另一物体若是轻小物体可能不带电。

因为吸引有两种可能，即：带电体吸引轻小物体；异种电荷互相吸引。

3．验电器是一种检验物体是否带电的仪器。

验电器带电是一种接触带电的现象。

检验物体是否带电的方法：①将物体靠近轻小物体，若能吸引，表明物体带电。

②用一个已知电荷的带电体靠近物体，若出现排斥现象，表明物体带电；③将物体接触验电器的金属球，若两片金属箔张开，表明物体带电。

(二)电流1．电流的形成(1)电荷的定向移动形成电流。

(2)金属导体中的电流是自由电子定向移动形成的(3)酸、碱、盐水溶液中的电流是正、负离子同时向相反的方向定向移动形成的。

(4)要得到持续电流必须有电源，电路还必须是闭合的。

2．电流的方向(1)规定：正电荷定向移动的方向为电流的方向。

(2)在电源外部，电流方向是从电源的正极流向负极。

一、初中物理电路类问题1．小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡），台灯开关和灯泡用S2、L2表示，当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2时都闭合，台灯也能发光，如图中设计的电路符合要求的是（）A．B．C．D．【答案】D【解析】【分析】【详解】A．由图可知，该电路为串联电路，只有两个开关都闭合时，灯泡L1和L2都发光，断开其中任意一个开关，都不发光，故A不符合题意；B．由图可知，只闭合开关S2，灯泡L2亮，故B不符合题意；C．由图可知，当灯泡L1损坏时，整个电路是断开的，灯L2不会发光，故C不符合题意；D．由图可知，该电路为并联电路，只闭合S2时，电路中无电流，台灯不发光；当闭合S1时，指示灯发光，再闭合S2时，电路是通路，台灯发光；根据并联电路的特点可知，各支路互不影响，指示灯损坏，S1和S2时都闭合，台灯也能发光，故D符合题意。

故选D。

2．两个灯泡L1和L2分别标有“6V、2A”和“9V、1A”字样，不考虑温度的影响，将它们连入同一电路中，为确保两灯均不坏，下列说法正确的是（）A．将它们串联时，电路两端允许最大电压是15V B．将它们并联时，干路中允许最大电流是3AC．将它们并联时，电路中允许最大总功率是21W D．将它们串联时，L1允许的最大功率是3W【答案】D【解析】【分析】【详解】由灯泡L1标有“6V、2A”，可以求出R1＝=＝3Ω，由灯泡L2标有“9V、1A”，可以求出R2＝=＝9Ω，通过它们的电流和两端电压都不能超过额定值，否则会损坏灯泡；将它们串联时，则干路最大电流是1A，总电压为1A×(3Ω+9Ω)＝12V，故A不符合题意；将它们并联时，干路两端的最大电压为6v，所以干路中允许最大电流I=+ 2.67A故B不符合题意；将它们并联时，电路中允许最大总功率P＝+＝16W，故C不符合题意；将它们串联时，L1允许的最大电流是1A，所以最大功率P＝I2R＝=3W，故D符合题意；故选D。

一、初中物理电路类问题1．如图的电路中,电路元件及连接均完好,电源电压恒为6V,小灯泡L1、L2和L3各自正常工作时流过的电流均为0.5A,下列说法正确的是（）A．开关S1和S2断开,电压表的示数为6V,再闭合S2,电压表示数变小B．开关S1和S2断开,电流表A1测L2的电流,再闭合S2,A1仍测L2的电流C．先闭合开关S2,再闭合开关S1,电流表A1示数不变,A2示数变大D．开关S1和S2闭合,有电流流过的灯泡恰好都正常发光,电流表A1的示数为1.5A【答案】B【解析】【详解】A．从实物图可以看到，当开关S1和S2断开时，只有灯泡L2和L3串联接入电路，电压表测的是电源电压，示数为6V；再闭合S2时，L3被短路，只有灯泡L2接入电路，电压表测的是电源电压，示数不变；A错误；B．开关S1和S2断开，只有灯泡L2和L3串联接入电路，电流表A1是测L2的电流，再闭合S2，只有灯泡L2接入电路，A1仍测L2的电流，B正确；C．先闭合开关S2，电流表A1只测L2的电流，A2所在支路断路，示数为零；再闭合开关S1，电流表A1测L1和L2的总电流，即电流表A1示数变大，A2测L2的电流，示数变大；C 错误；D．开关S1和S2闭合，有电流流过的灯泡恰好都正常发光，这时只有L1、L2并联接入电路，流过它们的电流都是0.5A，电流表A1测的是总电流，大小为1.0A，D错误。

2．如图乙所示的电路中,电源电压不变,小灯泡L.上标有“4V"字样，它的电流随它两端电压变化的图象如图甲所示。

当开关S闭合,滑动变阻器的滑片P移到a端时,灯泡L正常发光。

当开关S断开,滑动变阻器的滑片P移到距a端某一长度处时,电压表示数为3V。

前后两种情况中,变阻器消耗的功率之比为4:3。

则下列说法错误的是A．电源电压为4VB．当开关S断开时,滑动变阻器的滑片P移到了距a端长度34ab处C．当开关S闭合,滑动变阻器的滑片P移到a端时电流表示数为0.56AD．当开关S闭合,滑动变阻器的滑片P移到a端时变阻器消耗的功率为0.8 W【答案】C【解析】【详解】A．当开关S闭合，滑动变阻器的滑片P移到a端时，小灯泡与滑动变阻器的最大阻值并联，电流表测干路电流；因为并联电路中各支路两端的电压相等，且灯泡正常发光，所以电源的电压U=U L额=4V故A正确，不符合题意；BCD．当开关S断开时，滑动变阻器与小灯泡串联，电压表和滑动变阻器并联，测滑动变阻器两端的电压，因为电压表示数为3V，根据串联电路电压规律可得，小灯泡两端电压为：LU=4V-3V=1V由图像知，此时通过小灯泡的电流为0.2A，根据串联电路电流规律，通过滑动变阻器的电流也为0.2A，则滑动变阻器的电功率为：P滑后=3V⨯0.2A=0.6W滑动变阻器此时的电阻为：R滑后=30.2VA=15Ω前后两种情况中，变阻器消耗的功率之比为4:3，所以P 滑前=0.63W⨯4=0.8W故D正确，不符合题意；当开关S闭合，通过滑动变阻器的电流为：I滑前=0.8W4V=0.2A由图像知，小灯泡正常工作时，通过小灯泡的电流为0.5A，当开关S闭合，滑动变阻器的滑片P移到a端时，干路上的电流表示数为I 总=0.2A+0.5A=0.7A 故C 错误，符合题意；当开关S 闭合，滑动变阻器的滑片P 移到a 端，即滑动变阻器的最大阻值为：R 滑前=4V 0.2A=20Ω R R 滑后滑前=15Ω20Ω=34当开关S 断开时，滑动变阻器的滑片P 移到了距a 端长度34ab 处，故B 正确，不符合题意。
