用PLC实现多种液体自动混合控制
近年来PLC在处理速度、控制功能、通信能力以及控制领域等方面都不断有新突破，因此当今PLC是集计算机技术、通信技术和自动控制技术为一体的新型工业控制装置，它具有可靠性高，编程方便、环境要求低、体积小、重量轻、功耗低等特点，是一种专为工业控制设计及过程控制的数字运算操作的电子系统，是实现机电一体化的理想控制设备。
PLC的应用范围很广泛，目前国内市场的PLC较常见的进口机有美国的AB公司和通用电气（CE）公司，日本的三菱公司的立石公司，以及德国的西门子公司的产品。日本松下电工公司的FP系列PLC进入国内市场相对较晚，但因其品种齐全、功能完善，而且在设计上有其独到之处，所以近年来推广很快。FP1系列机属于小型机，它一般由主控单元、扩展单元、智能单元三部分组成。该系列包括有C14, C16, C24, C40, C56, C72六种型号的主机和E8,E16,E24,E40四种型号的扩展单元。主控单元加扩展单元的I/O点数最大可扩展至152点。FP1系列不但硬件配置齐全，而且软件功能也很强，共有192条指令。它具有结构紧凑、硬件配置齐全、软件功能强大等特点，而且它的某些功能甚至可与大型机相媲美，所以具有较高的性价比，特别适合于在轻工行业的中小型企业中推广应用。本文采用日本松下公司生产的FP1系列C40---AFP12416（电源电压为AC100—240V，输入点数为24点，输出点数为16点，输入电压为DC24V，输出类型为继电器输出，AFP12416为品名）可编程控制器为主控部件，设计了一种对多种液体进行自动混合的控制系统。
一、系统简介及控制要求
多种液体混合控制主要是将3种液体分别注入、搅拌、加热，最终达到自动混合的目的，L1、L2、L3为液位传感器，被液面淹没时输出高电平；Y1、Y2、Y3、Y4为电磁阀，得电时打开，失电时关闭；M为搅拌电机；H为加热器，如图1所示。具体控制要求如下：
液体混合装置控制系统plc课程设计
液体混合装置控制系统PLC课程设计
引言：
液体混合装置是工业生产中常见的设备，通过控制系统的设计，可以实现液体的精确配比和混合。本文将介绍液体混合装置控制系统PLC课程设计的相关内容。液体混合装置控制系统的设计旨在实现液体的准确配比和混合，提高生产效率和产品质量。
一、设计目标
液体混合装置控制系统的设计目标是实现液体的精确配比和混合，确保产品的质量稳定和生产效率的提高。具体包括以下几个方面：
1. 实现液体的精确配比，保证混合比例准确无误；
2. 控制液体流量和压力，确保液体供应的稳定；
3. 控制液体温度，适应不同的生产需求；
4. 监测液体混合过程中的参数，实时调整控制策略，确保混合效果。
二、系统架构
液体混合装置控制系统采用PLC作为控制核心，通过传感器和执行器与液体混合装置进行信息交互。系统架构主要包括以下几个模块：
1. 传感器模块：用于采集液体流量、压力和温度等信息，将采集到的数据传输给PLC；
2. PLC控制模块：接收传感器模块传输的数据并进行处理，根据设定的控制策略生成控制信号；
3. 执行器模块：根据PLC生成的控制信号，控制液体的供给和混合过程；
4. 人机界面模块：提供对液体混合装置控制系统的监控和操作界面，方便操作员进行参数设定和实时监测。
三、系统设计
1. 传感器选择：根据不同的控制需求选择合适的传感器，如流量传感器、压力传感器和温度传感器等，确保采集到的数据准确可靠。
2. PLC编程：根据设计目标和控制策略，编写PLC程序，实现液体的精确配比和混合控制。程序应包括液体流量、压力和温度的控制算法，以及实时监测和报警机制。
3. 执行器控制：根据PLC生成的控制信号，控制液体的供给和混合过程。可采用电磁阀、变频器等执行器设备，确保液体供给的准确性和稳定性。
4. 人机界面设计：设计人机界面，提供参数设定、实时监测和报警信息等功能。界面应简洁明了，操作方便，能够满足操作员的需求。
液体混合PLC控制系统设计
液体混合是一种广泛应用的工业制程。为了实现可靠和高效的控制，现代工业中常常采用PLC（可编程逻辑控制器）控制系统。本文将介绍PLC控制液体混合的系统设计。
一、系统功能需求
液体混合的系统功能需求通常包括：液体流量计量、液体掺杂比例控制、液体混合搅拌等。在系统设计过程中，应考虑该制程的特殊性需求，例如液体成分、流速以及搅拌程度等。
二、PLC选择
PLC控制系统是液体混合制程中最常用的自动化控制器，因为它拥有很高的控制精度和可靠性。在选择PLC时，应考虑其I/O点数、处理器性能、扩展性、通信口数量和支持的编程软件等因素。
三、系统功能模块
1.流量计量模块。通常采用电磁流量计或者重力流量计，用于测量液体的质量流量，与PLC通讯以获取液体流量数据。
2.比例控制模块。通常采用调节阀或者脉宽调制控制方式，用于控制液体的掺杂比例，比例控制事件可根据PLC内存程序进行设定。
3.搅拌控制模块。通常采用调速电机，用于控制搅拌桨的转速，PLC控制搅拌桨的转速等参数。
四、编程设计
针对系统功能模块，需要进行编程设计。PLC编程可以采用多种编程方式，如Ladder
Diagram（LD）、Function Block Diagram（FBD）、Structured Text（ST）、Instruction
List（IL）等。其中Ladder Diagram是最常使用的一种方式，是一种类似于电路图的编程格式。在设计过程中需要定时存储数据，数据库可以自行搭建或者直接采用PLC内部的存储器。
五、系统控制策略
在液体混合制程中，系统的控制策略应尽量保证其稳定性和精准度。系统控制策略通常包括以下几种方式：
1.滞后控制。在处理液体混合制程时，只有等到液体流动到特定位置时才开始进行搅拌操作，这使得混合不是非常均匀。 2.脉冲控制。通过控制调节阀或者脉宽调制的方式，设置掺杂比例，可以较精确的控制液体混合。

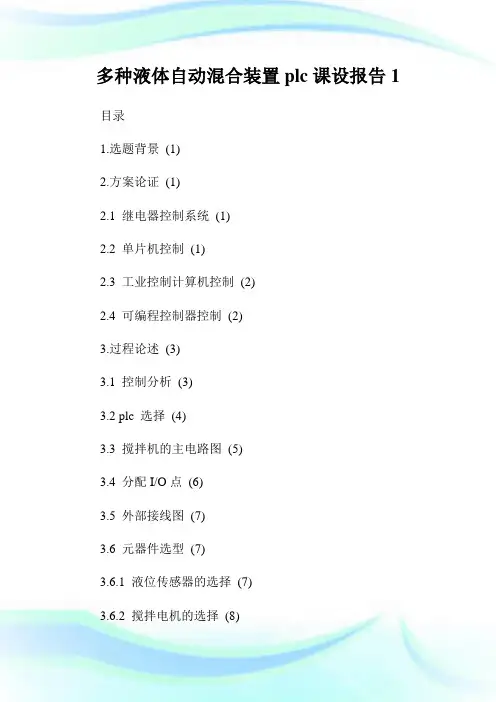

多种液体自动混合装置plc课设报告1
目录
1.选题背景 (1)
2.方案论证 (1)
2.1 继电器控制系统 (1)
2.2 单片机控制 (1)
2.3 工业控制计算机控制 (2)
2.4 可编程控制器控制 (2)
3.过程论述 (3)
3.1 控制分析 (3)
3.2 plc 选择 (4)
3.3 搅拌机的主电路图 (5)
3.4 分配I/O点 (6)
3.5 外部接线图 (7)
3.6 元器件选型 (7)
3.6.1 液位传感器的选择 (7)
3.6.2 搅拌电机的选择 (8)
3.6.3 电磁阀的选择 (8)
1）入罐液体 (8)
2）出罐液体 (8)
3.7 元件目录表 (8)
3.8 顺序控制图 (9)
3.9 梯形图 (10)
4.结果分析 (13)
4.1 系统模拟调试 (13)
4.2 仿真结果 (13)
5 总结 (13)
参考文献 (15)
1 选题背景
随着科学技术的迅猛发展，自动控制技术在人类活动的各个领域中的应用越来越广泛，它的水平已成为衡量一个国家生产和科学技术先进与否的一项重要标志。在炼油、化工、制药等行业中，多种液体混合是必不可少的程序，而且也是其生产过程中十分重要的组成部分。
但由于这些行业中多为易燃易爆、有毒有腐蚀性的介质，以致现场给工作环境十分恶劣，不适合人工现场操作。另外，生产
要求该系统要具有配料精确、控制可靠等特点，这也是人工操作和半自动化控制所难以实现的。所以为了帮助相关行业，特别是其中的中小型企业实现多种液体自动混合的目的，液体自动混合配料势必就是摆在我们眼前的一大课题。随着计算机技术的发展，对原有液体混合装置进行技术改造，提出数据采集、自动控制、运行管理等多方面的要求。设计的多种液体混合装置利用可编程控制器实现在混合过程中的精确控制，提高了液体混合比例的稳定性、运行稳定、自动化程度高，适合工业生产的需要。
要实现整个液体混合控制系统的设计，需要从怎样实现各电磁阀的开关以及电动机启动的控制这个角度去考虑。该系统需要对各种液体的液面进行液面的高度控制，因此，需要用到传感器进行液面高度的监控。各种液体入池的比例需要应用电磁阀控制，入池后的搅拌，则需要电机控制。对各个控件的控制，需要一个完整的控制流程，运用PLC技术进行编程，可以实现对各个控件的控制。
