© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved. http://www.cnki.net第27卷　第8期2006年8月仪器仪表学报ChineseJournalofScientificInstrumentVol127No18Aug12006

基于背景差法和帧间差法的运动目标检测方法3

李　刚　邱尚斌　林　凌　曾锐利(天津大学精密仪器与光电子工程学院　天津　300072)摘要　影响夜间监视系统稳定性的主要因素之一是光线的变化,背景更新方法则是克服光线影响的有效方法。本文在介绍了各种现有方法的基础上,提出了一种基于背景差法和帧间差法相结合的运动目标检测和自适应背景更新方法。实验证明,这种方法能够很好地克服光线的影响,提高报警系统的稳定性。关键词　背景更新　运动检测　视频监控中图分类号　TP391.41　文献标识码　A　国家标准学科分类代码　510.4050Newmovingtargetdetectionmethodbasedonbackgrounddifferencingandcoterminousframesdifferencing

LiGang　QiuShangbin　LinLing　ZengRuili(CollegeofPrecisionInstruments&Opto2ElectronicsEngineering,TianjinUniversity,Tianjin300072,China)Abstract　Lightingvariationisoneoftheprimaryfactorstoinfluencethenighttimemonitoringsystem.Back2groundupdatingistheeffectivemethodtoovercomethelightingeffects.Anewmotiondetectionandback2groundupdatingmethodwasdevelopedbasedonthebackgroundditterencingandcoterminousframedifferen2cing.Experimentsshowthatitisroblustunderlightingvariations,andthewarningsystemstabilityisim2proved.Keywords　backgroundupdating　motiondetection　visualmonitoring1　引 言 随着科技的发展、社会的进步、人民生活水平的提高,团体和个人的安防意识都在不断增强,视频监控系统也就得到了越来越广泛的应用。目前,它已经广泛地应用于银行、博物馆、交通道路、商业、军事、公安、电力、厂矿、智能小区等系统和领域的安全监控、自动监控和远程监控[123]中。监控系统的功能也从原来简单的对视频信号进行人工监视,系统多画面显示及硬盘录象类的简单功能,发展到利用计算机实现智能的运动检测和目标跟踪。 在监控系统中,运动目标的检测是其智能化程度的重要体现。一个能够克服外界干扰,从而清楚的检测到运动目标的算法,己经成为研究人员的共同研究目标。在外界的众多干扰中,尤其以光线的干扰为重。在对于光线干扰的克服方面,大家进行了大量的研究,并且在不同程度上取得了一定的成就[425],但仍然存在着一些局限性,尤其在光线强烈变化的情况下。针对这种情况,本文设计了自己的目标监测和背景更新算法—基于背景差和相邻帧差相结合的运动目标检测和自适应背景更新算法。通过实验证明这种算法能够达到100%的报警率,有很高的稳定性和可靠性。2　运动目标检测

2.1　视频目标检测算法分类 视频目标检测和提取的算法一般来说有两种分类方法,一个是可以按照被监视场景是室内还是室外进行分类,算法可分为室内监视算法与室外监视算法:另外一种分类方法,是根据摄像头与背景之间是否有相对运动,将视频监视算法分为静止背景和运动背景的目标检测和提

3本文于2005年4月收到。

© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved. http://www.cnki.net962　仪　器　仪　表　学　报第27卷取两类。当视频监视中背景与摄像头之间位置保持相对不变,那么背景图像的大小和位置在不同帧中将保持不变。目前对于这种情况下的运动目标检测,常用的有两种方法,背景差法和侦间差法。 本文主要针对银行、博物馆等场所的监视系统进行研究,摄像头是固定安装的,故为室内、静态背景下的运动目标检测。2.2　背景差法[6] 背景差法首先选取背景中的一幅或几幅图像的平均作为背景图像,然后把以后的序列图像当前帧和背景图像相减,进行背景消去。若所得到的像素数大于某一阂值,则判定被监视场景中有运动物体,从而得到运动目标。用公式表示如下: d=|IL(x,y,i)-BL(x,y)|(1) IDL(x,y,i)=d,if　d≥T0,if　d

© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved. http://www.cnki.net　第8期李　刚等:基于背景差法和帧间差法的运动目标检测方法963 (5)计算差值图像中目标物体大小,记录此时动态图像和静态图像相减后图像的像素数bj。 ①如果其大小小于1000像素,那么证明没有异物侵入监视场景,此次判断结束,继续下面图像的判断; ②如果其大小大于1000像素,可能是因为光线突然变化或者有异物侵入,把此图像放入开辟的动态内存。继续采集第2幅图像,并把它和背景图像进行做差运算,如果差图像像素数小于1000,那么证明是瞬间的光线变化,不做任何响应;如果此差值大于1000,则把它放入另一个的动态内存。 判断第2幅图像和第1幅图像是否为连续图像,如果是连续图像,那么把第2幅图像和背景图像做差后的像素数记录下来,否则就报警。同样判断第3幅图像是否是和前两幅连续的,如果是连续图像,那么把第3幅图像和背景图像做差后的像素数记录下来,否则就报警。 ③把第2幅图像和第1幅图像,第3幅和第2幅图像分别做差并分别记录做差后像素数。如果这两个数值都大于阈值1000,那么就报警:否则就把这变化了的3幅连续图形的第1幅图像作为模板图像,来代替静态内存中原来的背景图像,从而实现了运动目标检测和背景更新。其程序流程图如图1所示。

图1　运动检测及北景更换流程图图2　监视系统运动检测和背景更换图5　实验及结果 本文是针对银行、博物馆等室内场所进行夜间监控的研究,所以实验场所就设在了本实验室。摄像头采用MBC-6608R外照射型黑白DSP摄像机,它内置12枚红外线LED,波长为850mm:可在低照度环境下拍摄,最低照度达0.002Lux/F210;投影距离的有效范围可达10m:

© 1994-2010 China Academic Journal Electronic Publishing House. All rights reserved. http://www.cnki.net964　仪　器　仪　表　学　报第27卷使用寿命可高达6000h。图像采集卡采用大恒公司的DH-CG410型采集卡,它采用PCI总线,所采集图像数据的传输基本不占用CPU时间,并可将图像直接传送到计算机内存或显存。主机为P41.7G,256M内存,40G硬盘。每幅图像大小为740×470,处理速度为0115s左右(随监视场所中异物面积和数目而变)。 经过数小时的多组实验,证明了这种运动检测和背景更新方法的可靠性。图2是实验时采集的结果图。其中,图2(a)是静态背景图像,从它的第5幅和第6幅可以很明显地看到背景的更换,图2(b)是检测到异物出现时候的录像,图2(c)是呈现在监视器界面上的检出的异物。实验结果表明,本系统可以实时检测到运动物体,检测到进入监视系统的异物,并且在光线强烈变化后0.6s左右重新达到稳定。6　结 论 本文针对光线变化对监视系统稳定性的影响问题,提出了一种基于背景差法和帧间差法相结合的运动目标检测和自适应背景更新方法。该方法把背景差法的“准确监测物体”和帧间差法的“对光线具有较强的适应性”结合起来,加之多帧的联合判断,进一步提高了监视系统的稳定性。该方法快速、稳定,在视频监视中具有很高的实用价值。 参考文献[1]　COLLINSRT,LIPTONAJ,KANADET.Introduc2tiontothespecialsectiononvideosurveillance[J].IEEETransactionsonPatternAnalysisandMachineIntelli2gence,2000,22(8):745746.[2]　VERSAVELJ.Roadsafetythroughvideodetection[C]1Proceedingsof1999IEEE/IEEJ/JSA1InternationalConferenceonIntelligentTransportationSystems,1999:753757.[3]　HARITAOGLUI,HARWOODD,DAVIS,etal.W/SUP4/:Who?When?Where?What?Arealtimesys2temfordetectingandtrackingpeople[C].ProceedingsofThirdIEEEInternationalConferenceonAutomaticFaceandGestureTecognttion,1998:222227.[4]　艾海舟,乐秀宁.面向视觉监视实时跟踪的动态背景更新方法[J].计算机图形学报,2001,9:104106.[5]　胡汉南.水运交通电视监控图像目标识别技术研究[J].交通部上海船舶运输科学研究所学报,2004,24(6):39.[6]　HARITAOGLUI,HARWOODDAVID,DAVISLS.Real2timesurveillanceofpeopleandtheiracticities[J].IEEETransactionsonPatternAnalysisandMachineIn2telligence,2000,22(8)1[7]　TEKALPAM.Digitalvideoprocessing[M].Prentice2Hall,1995. 作者简介 李刚　男　1959年出生　博士　教授　主要研究方向为信息检测与处理　生物医学工程领域的教学和研究。E2mail:Lignag59@163.com

合集下载

基于帧间差分的自适应运动目标检测方法

基于帧间差分的自适应运动目标检测方法

基于帧间差分的自适应运动目标检测方法

薛丽霞;罗艳丽;王佐成

【期刊名称】《计算机应用研究》

【年(卷),期】2011(28)4

【摘 要】This paper proposed a detection algorithm of adaptive moving

objects based on frame difference method.Reconstructed the background

image of continuous video frequency by calculating the maximum

probability grayscale using grey histogram;Gained moving regions by

frame difference, took out moving objects by subtracting moving regions

and background image.Experimental results show that the algorithm can

pick up preferably background image from the video sequence including

many uncertainties factors, can response timely to the actual scene

changes and improve the quality of moving objects detection.%提出了一种基于帧间差分的自适应运动目标检测算法.算法利用直方图统计各像素点处最大概率灰度的方法提取出连续视频的背景图像;相邻帧利用帧差法得到运动区域图像;利用运动区域图像与背景图像差分的方法提取出运动目标.实验结果表明,该算法能在多个不确定性因素的序列视频中较好地提取背景图像,能及时响应实际场景变化,提高运动目标检测的质量.

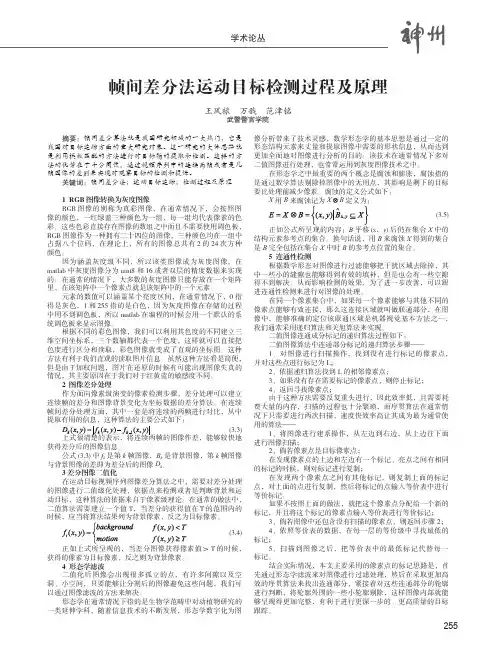

帧间差分法运动目标检测过程及原理
