桩筏基础设计讲解

桩筏基础是一种常用的复合地基形式，其结构由桩基与承台组成。这种基础形式适用于土层较薄，承载力较低的地区，能够有效地分散建筑物的荷载，提高基础的承载能力。接下来，我将详细讲解桩筏基础的设计原理和施工步骤。

首先，桩筏基础的设计需要根据具体的工程情况进行合理的荷载计算。这包括建筑物的重量、附加荷载以及土壤的承载能力等因素。通常情况下，桩筏基础的安全系数要求为2以上，以确保基础的稳定性。

桩筏基础的设计步骤如下：

1.确定桩的数量和布置方式。桩的数量和布置要根据建筑物的荷载和土壤的承载力来确定。通常情况下，桩之间的距离应保持在2到3倍桩的直径之间，以保证桩与桩之间的承载力传递。

2.桩的设计。桩的设计包括桩的直径、长度和材料等方面。桩的直径和长度要根据土壤的承载力和建筑物的荷载来确定，一般情况下，直径要保持在300mm以上，长度要超过土层的较为松散的部分，才能达到稳定的效果。桩的材料通常选择强度较高的钢筋混凝土。

3.布置钢筋筏板。钢筋筏板是桩筏基础的主要承载结构，需要根据桩的布置方式和荷载计算结果来设计。钢筋筏板一般由高强度混凝土铺设而成，其尺寸一般要超过建筑物的底部面积。

4.桩与钢筋筏板的连接。桩与钢筋筏板之间需要通过连接件进行连接，以确保二者能够有效地传递荷载。常见的连接方式有焊接和预埋螺栓连接。连接件的选用要根据具体工程要求和设计规范来确定。 5.施工过程中的监测与控制。在桩筏基础的施工过程中，需要定期的监测和控制施工质量，确保基础的稳定性和安全性。常见的监测手段包括测量桩的沉降和倾斜，以及对钢筋筏板的压实情况进行监测。

总结来说，桩筏基础是一种可靠的基础形式，可以提高土地承载能力，分散建筑物荷载，保证结构的安全性。在进行桩筏基础设计时，需要进行合理的荷载计算，确定桩的数量和布置，设计桩的直径、长度和材料，布置钢筋筏板，连接桩与钢筋筏板，并在施工过程中进行监测与控制。只有在合理设计和严格施工的基础上，桩筏基础才能发挥最大的作用，确保建筑物的安全与稳定。

桩基础设计的目的

桩基础设计的目的规范中强调了概念设计，介绍应用JCCAD在方案设计过程中和计算结果判断时正常用到的一些概念，相关内容供以参考。

（1）基础设计的目的是为上部结构提供一个可靠的平台，使上部结构实际受力与分析结果一致。如果基础不能保证一定的刚度和强度，上部结构是不安全的。地基基础规范与桩基规范等对基础沉降与差异沉降都提出强制规定。

（2）基础类型可分两大类，独立式基础（独基，桩承台）和整体式基础（地基梁、筏板、箱基、桩梁、桩筏、桩箱）。对于独立式基础可以取荷载的最大轴力组合、最大弯矩组合、最大剪力组合计算；对于整体式基础每个柱子的最大值不会同时出现，应对各种荷载组合分别计算后进行统计。相比两种设计方法，整体式基础整体刚度大、计算复杂，但对地基承载力的要求降低，桩数减少。

（3）天然地基上的筏基与常规桩筏基础是两种典型的整体式基础形式。常规桩筏基础不考虑桩间土承载力的发挥，当减小桩数量后桩与土就能共同发挥作用，如桩基规范中的复合桩基。当天然地基上的筏基沉降不能满足设计要求时，可加少量桩来减小沉降及提高承载力，如上海规范采用沉降控制复合桩基。对天然地基进行人工处理后（比如采用CFG桩或其它刚性桩），就可变成复合桩基（不设柔性垫层）或复合地基（设柔性垫层）。

（4）整体式基础是一个超静定结构，基底土、桩反力及基础所受内力与筏板刚度密切相关，刚度越大所受内力越大。当局部构件配筋过大时，如增大尺寸不起作用，减小尺寸有时更有效。

（5）相比上部结构计算，基础设计人员的工程经验起着重要作用。在桩筏有限元计算中，桩弹簧刚度及板底土反力基床系数的确定等均与沉降密切相关，因此基础计算的关键是基础的沉降问题。合理的沉降量是筏板内力及配筋计算的前提，在沉降量合理性的判断过程中，工程经验起着重要的作用。

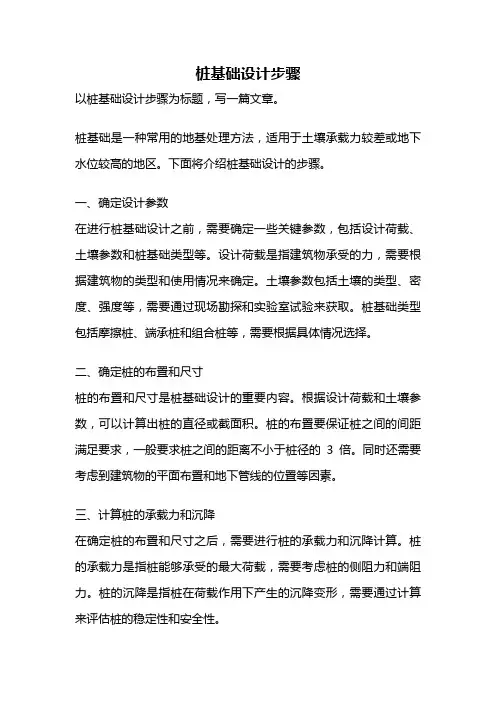

桩基础设计步骤

以桩基础设计步骤为标题，写一篇文章。

桩基础是一种常用的地基处理方法，适用于土壤承载力较差或地下水位较高的地区。下面将介绍桩基础设计的步骤。

一、确定设计参数

在进行桩基础设计之前，需要确定一些关键参数，包括设计荷载、土壤参数和桩基础类型等。设计荷载是指建筑物承受的力，需要根据建筑物的类型和使用情况来确定。土壤参数包括土壤的类型、密度、强度等，需要通过现场勘探和实验室试验来获取。桩基础类型包括摩擦桩、端承桩和组合桩等，需要根据具体情况选择。

二、确定桩的布置和尺寸

桩的布置和尺寸是桩基础设计的重要内容。根据设计荷载和土壤参数，可以计算出桩的直径或截面积。桩的布置要保证桩之间的间距满足要求，一般要求桩之间的距离不小于桩径的3倍。同时还需要考虑到建筑物的平面布置和地下管线的位置等因素。

三、计算桩的承载力和沉降

在确定桩的布置和尺寸之后，需要进行桩的承载力和沉降计算。桩的承载力是指桩能够承受的最大荷载，需要考虑桩的侧阻力和端阻力。桩的沉降是指桩在荷载作用下产生的沉降变形，需要通过计算来评估桩的稳定性和安全性。

四、确定桩的长度和钢筋配筋

桩的长度是根据土层的性质和建筑物的荷载来确定的。一般情况下，桩的长度要超过可变形土层的深度，以保证桩的稳定性。桩的钢筋配筋是为了增加桩的承载力和抗侧力能力。根据桩的直径和受力情况，可以计算出桩的钢筋配筋量。

五、绘制桩基础施工图

桩基础设计完成后，需要将设计方案转化为施工图。施工图包括桩的布置图、截面图和钢筋图等。施工图要详细清晰，以便施工人员按照图纸进行施工操作。

六、施工监督和质量控制

桩基础施工过程中需要进行施工监督和质量控制，以确保桩基础的质量和稳定性。监督人员要及时检查施工质量，发现问题及时处理。施工人员要按照设计要求进行施工，确保桩的布置、尺寸和钢筋配筋等符合设计要求。

桩基础设计是一项复杂而重要的工作，需要综合考虑土壤条件、建筑物荷载和施工工艺等因素。只有通过科学合理的设计和严格的施工控制，才能保证桩基础的安全可靠性。设计人员和施工人员要密切合作，共同努力，确保桩基础的设计和施工质量。

- 1 - 基础工程桩基础课程设计

桩基础在工程中都有着极其重要的作用，它可以为建筑物提供承载和稳定性，从而保证建筑物的安全稳定等特质。因此，优质的桩基础设计是建筑物的基础，在建设项目中有重要的地位。

针对桩基础课程设计，从理论基础知识、基本原理、设计依据、设计流程、施工技术等方面来分析，构建一套完整的基础工程桩基础课程设计框架。

一、理论基础知识

桩基础知识的理论基础是物理学、地质学和力学知识，包括地质地基及其特性，地质力学原理、基础桩的类型和性能、桩的结构和形成机制、桩的试验方法等内容。

二、基本原理

桩基础设计的基本原理有三个方面：

1）地质力学原理：桩基础设计要考虑地质地基和地质力学特性，充分发挥桩基础特性，承载力和稳定性。

2）桩设计原理：根据建筑物的荷载和地质条件，确定桩的尺寸、施工方法、施工技术等，以保证桩的承载能力和稳定性。

3）研究原理：在设计基础桩时，要利用各种研究方法，最多可以使用计算机模拟分析技术。

三、设计依据

桩基础的设计依据要素有：

1）建筑物的荷载和重量：要考虑建筑物的静荷载、动荷载及风 - 2 - 荷载等，并根据建筑物的荷载和重量，确定桩的尺寸、施工方法、施工技术等。

2）地质条件：要仔细调查地质条件，合理判断地质环境的承载能力，并考虑地质环境的变化对建筑物的影响，包括地质力学性质、坡度、深度等。

3）计算原理：要考虑桩基础承载能力、稳定性、刚度、挠度等参数，根据计算原理，运用计算机模拟分析技术来确定最佳设计方案。

四、设计流程

基础工程桩基础设计流程包括：

1）前期准备：对桩基础设计做初步调研，收集有关资料，完成前期准备工作；

2）设计分析：测定建筑物的荷载和地质条件，确定桩的尺寸、施工方法和施工技术等，运用计算机模拟分析技术进行设计分析；
