— 1 — 变压器后备保护及过负荷保护
一、变压器相间短路的后备保护
变压器相间短路的后备保护，反应变压器区外故障引起的变压器过电流，并作为变压器差动保护或电流速断保护和气体保护的后备保护。作为后备保护，其动作时限与相邻元件后备保护配合，按阶梯原则整定；其灵敏度按近后备和远后备两种情况校验。
根据变压器容量及短路电流水平，常用的变压器相间短路的后备保护有过电流保护、低电压起动的过电流保护、复合电压起动的过电流保护、负序过电流保护、阻抗保护等。
1、过电流保护
变压器过电流保护与线路定时限过电流保护原理相同，装设在变压器电源侧，由电流元件和时间元件构成，保护动作后切除变压器。电流元件的动作电流按躲过变压器可能出现的最大负荷电流整定。
2．低电压起动的过电流保护
低电压起动的过电流保护由电流元件、电压元件、时间元件等构成，变压器低电压起动的过电流保护原理框图如图4-9所示。电流元件接在变压器电源侧电流互感器TA二次侧，分别反应三相电流增大时动作；电压元件接在降压变压器低压侧母线电压互感器TV二次侧线电压，分别反应三相线电压降低时动作。当同时有电流元件和电压元件动作时，经过与门Y起动时间电路T1，延日跳开变压器两侧断路器1QP和2QF。 — 2 —
低电压起动的过电流保护，是在定时限过电流保护的基础上增加了低电压起动条件。由于采用了低电压元件，可以保证最大负荷时保护不动作，电流元件动作电流整定可以按照躲过变压器额定电流，显然数值比定时限过电流保护的动作电流小，因此提高了保护的灵敏度。低电压元件动作电压整定，按照躲过正常运行母线可能出现的最低工作电压，并在外部故障切除后电动机自起动过程中必须返回。
需要指出的是，如果一次主接线采用母线分段接线，作为变压器相间短路的后备保护，应该带有两段时限，以较短时限跳开分段断路器，缩小故障影响范围；以较长时限跳开变压器各侧断路器。
变压器后备保护
文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]
继电保护装置按它所起的作用分为主保护、后备保护和辅助保护。
主保护：是被保护电气元件的主要保护，当被保护电气元件发生故障时，能以无时限（不包括继是保护装置本身的因有动作时间，一般为0．03到0．12秒），或带一定时限切除故障。例如电流速断保护，限时电流速断保护、瓦斯保护均属于主保护。
为了实现继电保护的选择性，某些主保护往往不能保护被保护元件的全部。例如变压器的速断保护，只能保护变压器一次侧储备，不保护变压器二次侧储备。
后备保护：后备保护是被保护元件的后备保护，叫近后备保护。在主保护范围内发生故障时，主保护和后备保护同时起动，当主保护动作切除故障点后，由于短路电流消失，后备保护既行返回。当主保护由于某种原因拒绝动作时，后面的保护延时动作，切除故障点，起到了主保护的后备。
当后备保护作为下一级元件（或叫相邻元件）主保护的后备保护时，叫远后备保护。例如配电变压器低压出线发生故障时，变压器的后备保护也起动，低压出线保护动作切除故障嘛后，变压器的后备保护返回，当低压出线保护拒绝动作时，变压器后备保护按预先整定的时间动作，切除变压器高压侧的断路器。远后备保护动作后，使停电范围增大，往往造成越级跳闸。
后备保护能保护被保护电气元件的全部。一套后备保护既是近后备保护，又是远后备保护。后备保护一般带时限的过电流保护组成，其灵敏度，当作为后备保护时，应满足继电保护规程的要求。当作为远后备时，可适当降低灵敏度。
辅助保护：辅助保护是起某些辅助作用，例如切除主保护死区内的故障保护，或在某些[wiki]设备[/wiki]上加速主保护工作的保护。
变压器应装设的保护有哪些？
答：（1）瓦斯保护：反映变压器油箱内部的各种故障和油面降低。并作用于各侧跳闸（重瓦斯）和发信号（轻瓦斯）。
龙源期刊网

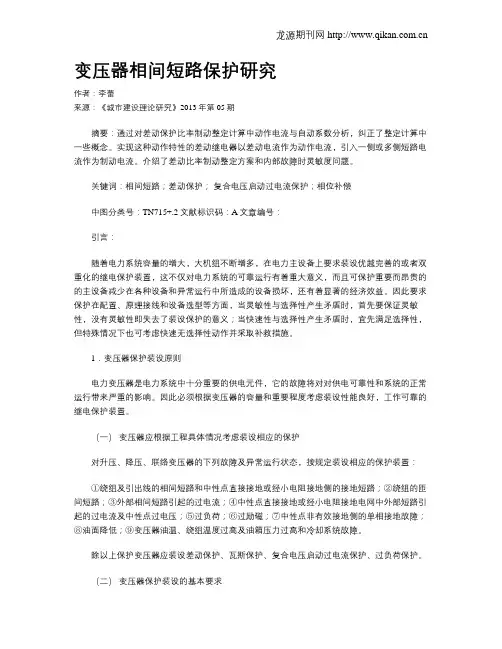

变压器相间短路保护研究
作者：李蕾
来源：《城市建设理论研究》2013年第05期
摘要：通过对差动保护比率制动整定计算中动作电流与自动系数分析，纠正了整定计算中一些概念。实现这种动作特性的差动继电器以差动电流作为动作电流，引入一侧或多侧短路电流作为制动电流。介绍了差动比率制动整定方案和内部故障时灵敏度问题。
关键词：相间短路；差动保护； 复合电压启动过电流保护；相位补偿
中图分类号：TN715+.2文献标识码：A文章编号：
引言：
随着电力系统容量的增大，大机组不断增多，在电力主设备上要求装设优越完善的或者双重化的继电保护装置，这不仅对电力系统的可靠运行有着重大意义，而且可保护重要而昂贵的的主设备减少在各种设备和异常运行中所造成的设备损坏，还有着显著的经济效益。因此要求保护在配置、原理接线和设备选型等方面，当灵敏性与选择性产生矛盾时，首先要保证灵敏性，没有灵敏性即失去了装设保护的意义；当快速性与选择性产生矛盾时，宜先满足选择性，但特殊情况下也可考虑快速无选择性动作并采取补救措施。
1．变压器保护装设原则
电力变压器是电力系统中十分重要的供电元件，它的故障将对对供电可靠性和系统的正常运行带来严重的影响。因此必须根据变压器的容量和重要程度考虑装设性能良好，工作可靠的继电保护装置。
（一） 变压器应根据工程具体情况考虑装设相应的保护
对升压、降压、联络变压器的下列故障及异常运行状态，按规定装设相应的保护装置：
①绕组及引出线的相间短路和中性点直接接地或经小电阻接地侧的接地短路；②绕组的匝间短路；③外部相间短路引起的过电流；④中性点直接接地或经小电阻接地电网中外部短路引起的过电流及中性点过电压；⑤过负荷；⑥过励磁；⑦中性点非有效接地侧的单相接地故障；⑧油面降低；⑨变压器油温、绕组温度过高及油箱压力过高和冷却系统故障。
第３５卷 ２００７年６月 云南电力技术 ＹＵＮＮＡＮ ＥＬＥＣＴＲＩＣ ＰＯＷＥＲ Ｖｏ１．３５ Ｎｏ．３ Ｊｕｎ．２００７
变压器相间后备保护的改进
庄明万 肖 榕 （云南电网公司曲靖供电局，云南 曲靖６５５０００）
摘要：变压器相间后备保护对低压侧相间短路故障灵敏度不足和动作时限过长，是外部故障造成变压器 损坏的主要原因，分析了反应变压器低压侧相间短路的保护方案，提出了改进措施，这在变压器微机保 护中应用简单易行，对保证系统和变压器的安全稳定运行有积极的作用。 关键词：变压器后备保护灵敏性测量阻抗 中图分类号：ＴＭ７７２文献标识码：Ｂ文章编号：１００６—７３４５（２００７）０３—０００８—０２
１ 变压器相间后备保护 变压器高压侧相间后备保护主要作为变压器 内部故障的后备保护及中、低压侧母线故障的后 备保护。 １．１ 复合电压启动的过电流保护 一般２２０ｋＶ及以上的降压变压器和联络变压 器的高压侧配置了复合电压起动的过电流保护， 其电流定值大于变压器的额定电流，低电压定值 不大于０．７Ｕｅ。由于降压变或联络变的低压侧漏 抗相对较大，这样就产生以下问题： １）在低压侧母线或出口附近三相故障时， 高、中压侧残压较高，造成高压侧复合电压启动 的过电流保护电压元件灵敏度不够。 ２）由于变压器电抗较大，低压侧故障时， 高压侧过流元件灵敏度不够。 ３）高压侧相间保护的电流元件在低压侧故 障切除后有可能不返回造成误动。 ４）中、低压侧过流保护与线路保护的后备 段配合，动作时限较长。 １．２ 负序电流加单相式低电压启动的过电流 保护 负序电流保护用于反应不对称故障，单相式 低电压启动的过电流保护用于反应对称故障，如 前所述由于变压器低压侧漏抗相对较大，在低压 侧母线或出口附近三相故障时，高、中压侧残压 较高，电压元件灵敏度不够；负序电流元件整定 计算复杂；动作时限较大。 １．３相间阻抗保护 当变压器高、中压侧配置阻抗保护相间短路 收稿日期：２００７—０４一ｏｌ ８ 后备时，其阻抗继电器大多采用带偏移特性的０。 接线阻抗继电器作为测量元件。若变压器是Ｙ， Ｙ接线，两侧电压和电流没有相位转换，阻抗继 电器能正确测量各种相间短路时的短路阻抗 ， 造成保护对ｄ侧两相短路无灵敏度可言。 上述三种变压器相间后备保护均不能灵敏快 速地反应变压器低压侧（ｄ接线）两相短路，巨 大的短路电流长时间通过变压器绕组，严重地影 响变压器的使用寿命，甚至直接造成变压器损坏。 因此，有必要增设专用于反应变压器低压侧母线 及出线近处两相短路故障的快速后备保护，以确 保变压器的安全稳定运行。 ２ 变压器低压侧相间短路的保护 １）应用同名相全电压全电流的阻抗继电器 反应Ｙ，ｄ—ｌｌ接线变压器ｄ侧相间短路故障 】。 设ｄ侧ｂｃ两相短路，故障点处：Ｉｎ：一Ｉ ・Ｕ ：Ｕ ・Ｙ侧Ｃ相电流、电压为： ，ｃ＝ｆ“＋，ｔ！：（，九 。 ・ 一 。 ） ， 』“’／ｔ （１） ＝ ｒｊ・‘ ｔｉ。ｌ“．： ：厶 。 ・ ｎ 丑！ｃ．Ｊ （２） ：ｔｆ ＼。 ，』 ： （故障点至高压侧保护安装娃的短路阻抗） （３） ２）应用负序分量距离继电器反应Ｙ，ｄ—ｌｌ 接线变压器ｄ侧相间短路故障。负序分量距离继 电器反应补偿电压的序分量，其动作特性只与故 障类型有关而与故障相别无类，与变压器的接线 组别也无关。补偿电压的各序分量为： ； 一 －，Ｉ （４） ： 一ｚ州，： （５） 式中：Ｚｓｅｔ为整定阻抗，
