2013年中考试题精编(二)(欧姆定律在生活中的应用)

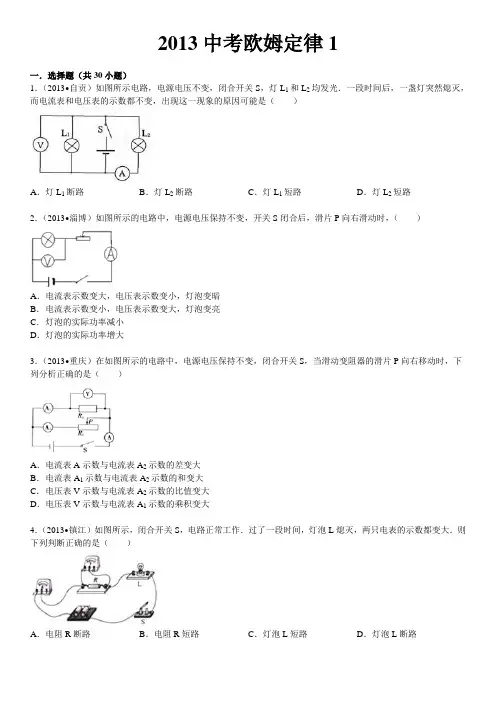

2013中考欧姆定律1

一．选择题（共30小题）

1．（2013•自贡）如图所示电路，电源电压不变，闭合开关S，灯L1和L2均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（ ）

A． 灯L1断路 B． 灯L2断路 C． 灯L1短路 D． 灯L2短路

2．（2013•淄博）如图所示的电路中，电源电压保持不变，开关S闭合后，滑片P向右滑动时，（ ）

A． 电流表示数变大，电压表示数变小，灯泡变暗

B． 电流表示数变小，电压表示数变大，灯泡变亮

C． 灯泡的实际功率减小

D． 灯泡的实际功率增大

3．（2013•重庆）在如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列分析正确的是（ ）

A． 电流表A示数与电流表A2示数的差变大

B． 电流表A1示数与电流表A2示数的和变大

C． 电压表V示数与电流表A2示数的比值变大

D． 电压表V示数与电流表A1示数的乘积变大

4．（2013•镇江）如图所示，闭合开关S，电路正常工作．过了一段时间，灯泡L熄灭，两只电表的示数都变大．则下列判断正确的是（ ）

A． 电阻R断路 B． 电阻R短路 C． 灯泡L短路 D． 灯泡L断路

5．（2013•漳州）在图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图乙所示．下列说法正确的是（ ）

A． 电阻R1的阻值为20Ω

B． 滑片P移到b端时，R2两端的电压为6v

C． 滑片P移到a端时，R1消耗的功率为0.2W

D． 当滑片P移到中点时，通过R1的电流为0.3A

6．（2013•湛江）如图所示，电源电压不变，当滑动变阻器的滑片向b端移动的过程中，下列说法正确的是（ ）

A． 电流表的示数变大 B． 电压表的示数变大

一、初中物理欧姆定律的实际应用问题

1．左图中所示的装置是水位监测仪，图甲是该水位监测装置的模拟电路图。柱形绝缘容器A内部左右两面插有竖直薄金属板并与电路连接，底部有一小孔与湖水相通，且容器底面与警戒水位相平。已知电源电压恒为6V，小灯泡标有“2V 2W”字样（不考虑温度对灯丝电阻的影响）。两金属板间的湖水电阻R与x的关系如图乙所示（x为容器内水柱高度h的倒数，即x=h-1）。则下列说法中正确的是（ ）

A．容器内水柱越高，两金属板间的湖水电阻R越大

B．将电流表改为水位计，水位越高电流表示数越大

C．当湖水水位高于警戒水位5m时，灯泡的实际功率大于2W

D．当湖水水位高于警戒水位0.4m时，电流表示数为0.6A

【答案】B

【解析】

【分析】

(1)容器内水位上升时，根据图乙判断其电阻的变化；

(2)由2UPR计算灯泡电阻，根据图像得出R与x的关系式，再根据电阻的串联和欧姆定律得出I与h的关系式，分析关系式中I与h的关系判断两者的变化情况；

(3)由B中I与h表达式计算湖水水位高于警戒水位5m时，电流表示数，再根据2PIR求出此时灯泡的实际功率，据此判断；

(4)由B中I与h表达式计算湖水水位高于警戒水位0.4m时，电流表示数。

【详解】

由图甲可知灯泡、电流表与金属块间湖水电阻串联，由图乙可知，R与h-1成正比，所以h越大，R越小；

A．容器内水柱越高时，则A内湖水电阻R变小，故A错误；

B．由2UPR可得，灯泡电阻 22L2V2Ω2WURP额额

由图像可知，R=4Ω时，x=0.2m−1，R=8Ω时，x=0.4m−1，设R=kx+b，则

14Ω0.2mkb，18Ω0.4mkb

解得：k=20Ω·m，b=0，则R与x的关系式

20Ωm20ΩmRxh

串联电路中总电阻等于各分电阻之和，所以I与h的关系式

L6V20Ωm2ΩUIRRh

由表达式可知，水位越高电流表示数越大，故B正确；

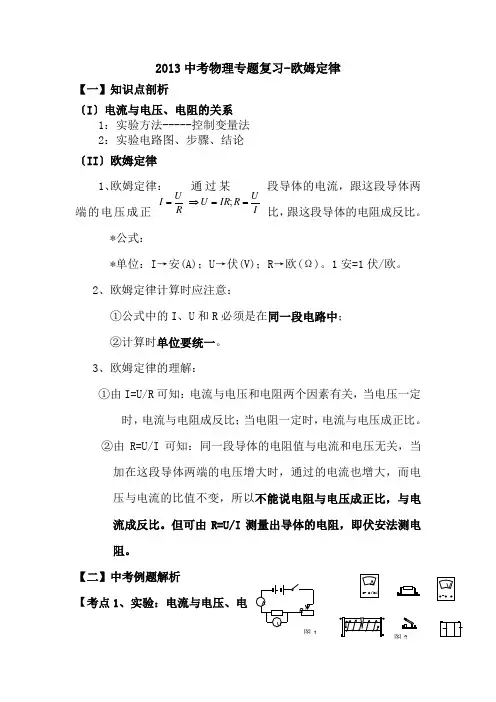

2013中考物理专题复习-欧姆定律

【一】知识点剖析

〔I〕电流与电压、电阻的关系

1：实验方法-----控制变量法

2：实验电路图、步骤、结论

〔II〕欧姆定律

1、欧姆定律：通过某段导体的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。

*公式：

*单位：I→安(A)；U→伏(V)；R→欧(Ω)。1安=1伏/欧。

2、欧姆定律计算时应注意：

①公式中的I、U和R必须是在同一段电路中；

②计算时单位要统一。

3、欧姆定律的理解：

①由I=U/R可知：电流与电压和电阻两个因素有关，当电压一定时，电流与电阻成反比；当电阻一定时，电流与电压成正比。

②由R=U/I可知：同一段导体的电阻值与电流和电压无关，当加在这段导体两端的电压增大时，通过的电流也增大，而电压与电流的比值不变，所以不能说电阻与电压成正比，与电流成反比。但可由R=U/I测量出导体的电阻，即伏安法测电阻。

【二】中考例题解析

【考点1、实验：电流与电压、电RUIIURIRU;A

V R＇ A - 0 .6 V

-

+ _ 图1 图2 阻的关系】

例1、我们利用以下器材研究电流跟电压、电阻之间的关系、

〔1〕按电路图1用笔线连接电路〔图2〕、

〔2〕在研究电流跟电压的关系时，应保持

不变，移动变阻器的滑片，改变电阻R两端的，测出相应的、在研究电流跟电阻的关系时，应保持不变，改变，测出相应的、

例2、〔甘肃省〕图甲是“研究电流与电压的关系”的实验电路图、

图甲图乙

〔1〕为了达到实验目的，实验过程中必须保持定值电阻R的_______不变，

〔2〕当某同学按电路图连接好实物开始实验后，发现电压表和电流表出现如图乙所示情况，这是因为：①__________________________________，②___________________________

〔3〕下面是排除故障后进行实验时的数据记录：

- 1 -中考物理题型详解

题型46欧姆定律在生产、生活中的应用

母题探究

典例217

某高速公路收费站对过往的超载货车实施计重收费，小明同学结合所学的物理知识设计了如

图所示的称重表原理图，对于小明同学的设计你认为

A．此设计可行，称重表由电流表改装

B．此设计可行，称重表由电压表改装

C．此设计不可行，当车辆越重时电路中电流越小

D．此设计不可行，电路中的R1没有作用

解析：

货车越重，对弹簧压力越大，弹簧越短，滑动变阻器接入电路的阻值越小，电路的总电阻

越小，电路中电流越大，电流表示数越大，把表盘上的电流值改为对应的重量值，就可以称

重了，所以A选项正确．

【答案】 A

典例218 如图所示是气体酒精浓度测试仪原理图，用于现场测试司机是否酒后驾车．其

中电源电压保持不变，R为定值电阻，R’为二氧化锡半导体型酒精气体传感器，其阻值随气

体酒精浓度的增大而减小．若某次测试中电流表示数较大，则说明

A．气体的酒精浓度较大，R’阻值较小

B．气体的酒精浓度较大，R’阻值较大

C．气体的酒精浓度较小，尺7阻值较小

D．气体的酒精浓度较小，冗’阻值较大 - 2 - 解析 ：

由于电源电压不变，测试中电流表示数较大，说明电路中接入的电阻比较小，而R阻值

不变，所以就是酒精气体传感器的阻值比较小；而由题意知二氧化锡半导体型酒精气体传感

器的阻值随气体酒精浓度的增大而减小，因此可得此时气体的酒精浓度较大，

【答案】 A

典例219

从2011年5月11，执行酒驾重罚新规定，交警使用的某型号酒精测试仪的工作原理如图

所示．电源电压恒为9V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精

气体的浓度为O时，R2的电阻为80 Q．使用前要通过调零旋钮（即滑动变阻器R1的滑片）

对测试仪进行调零，此时电压表的示数为8V．求：

(1)电压表的示数为8V时，电流表的示数为多少？

(2)电压表的示数为8V时，滑动变阻器R1接人的阻值为多少？
