低辐射镀膜玻璃的使用和维护

1 低辐射(LOw-E)夹层玻璃

摘要：低辐射（LOW-E）玻璃加工成为低辐射（LOW-E）夹层玻璃时，如果低辐射（LOW-E）膜层放在第2或3面，与PVB胶片直接接触，则，此时的低辐射（LOW-E）夹层玻璃已不具备低辐射（LOW-E）的功能。只能称其为：镀膜夹层玻璃。此时，只能体现建筑统一的色彩而已。如果离线低辐射（LOW-E）膜层放在第四面进行热压加工时，压辊会将离线低辐射(LOW-E)的膜层损伤,同样也使其不具备低辐射（LOW-E）玻璃的功能。同样，如果将低辐射（LOW-E）膜层放在第一面，由于膜层表面状态的改变和雨水的作用，也将使低辐射（LOW-E）夹层玻璃的低辐射功能降低。但是，耀皮玻璃的在线低辐射(LOW-E)玻璃,由于其特有的生产工艺性能和材料特性，其膜层表面耐腐蚀和抗氧化能力的优越性能，所以抗氧放在夹层玻璃的第四面进行加工成为耀皮玻璃的在线低辐射（LOW-E）夹层玻璃，而其还具有低辐射（LOW-E）玻璃的功能。

关键词：低辐射（LOW-E）夹层玻璃

低辐射rL0W-E丿玻璃由于其特有的降低辐射能量的性能以及随着国家节能政策和安全玻璃使用规定的要求,越来越多的建筑物使用低辐射(LOW-E)玻璃的组合产品。但是建筑设计师在进行玻璃设计时,只考虑了安全方面的性能。而忽略了低辐射(LOW-E)夹层玻璃传热系数的变化。因为,如果低辐射(LOW-E)膜层放在第2面或第3面,与PVB胶片直接接触时。则,低辐射(LOW-E)膜层的功能将消失。如果将低辐射(LOW-E)膜层放在夹层玻璃的第一面由于水蒸汽或灰尘的影响,其低辐射功能也将逐步的减低。只有将低辐射(LOw-E)膜层放在第四面时,低辐射(LOW-E)膜层的功能才能发挥作用。虽然,玻璃工厂是订单加工企业,但是也有必要了解此点,提醒客户。

首先,需要了解低辐射(LOW-E)玻璃的工作原理。固体、液体对辐射的吸收和反射只是发生在物体表面,而基本不涉及其内部,故表面的状况对辐射的影响是至关重要的,所以只要改变玻璃的表面状态,就可以改变其辐射能力,镀膜就是其中一个最直接的改变玻璃表面状态的方法。对于玻璃,我们并不关注其全波段的辐射率,国家标准GB/T2680标准规定中对玻璃辐射率测定的波长范围限定在4.5um-25um之间这一远红外光谱波段(EN673规定的波长范围是4,5um-50um之间),对应的就是相对波段辐射率，就是说玻璃材料在此光谱范围内的半球辐射力 2 与黑体的在此波段的半球辐射力之比就是我们通常所定义的玻璃的辐射率。 按照国家标准《镀膜玻璃第2部分低辐射镀膜玻璃》GB18915,2-2O02中第5.9条的规定:在线低辐射镀膜玻璃的辐射率应低于0.25。离线低辐射镀膜玻璃的辐射率应低于O.15的镀膜玻璃才能被认为是低辐射(LOW-E)玻璃。一般玻璃的辐射率为0,84。而耀皮玻璃的在线低辐射（LOW-E）玻璃的辐射率最低可以达到0.157。

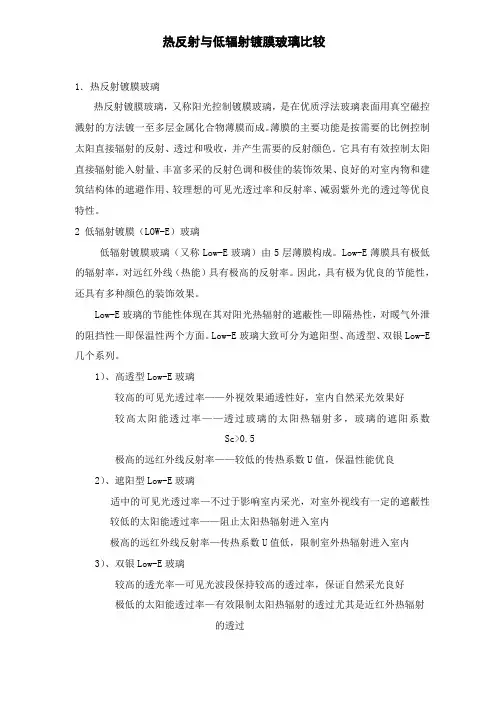

热反射与低辐射镀膜玻璃比较

1．热反射镀膜玻璃

热反射镀膜玻璃，又称阳光控制镀膜玻璃，是在优质浮法玻璃表面用真空磁控溅射的方法镀一至多层金属化合物薄膜而成。薄膜的主要功能是按需要的比例控制太阳直接辐射的反射、透过和吸收，并产生需要的反射颜色。它具有有效控制太阳直接辐射能入射量、丰富多采的反射色调和极佳的装饰效果、良好的对室内物和建筑结构体的遮避作用、较理想的可见光透过率和反射率、减弱紫外光的透过等优良特性。

2 低辐射镀膜（LOW-E）玻璃

低辐射镀膜玻璃（又称Low-E玻璃）由5层薄膜构成。Low-E薄膜具有极低的辐射率，对远红外线（热能）具有极高的反射率。因此，具有极为优良的节能性，还具有多种颜色的装饰效果。

Low-E玻璃的节能性体现在其对阳光热辐射的遮蔽性—即隔热性，对暖气外泄的阻挡性—即保温性两个方面。Low-E玻璃大致可分为遮阳型、高透型、双银Low-E几个系列。

1）、高透型Low-E玻璃

较高的可见光透过率——外视效果通透性好，室内自然采光效果好

较高太阳能透过率——透过玻璃的太阳热辐射多，玻璃的遮阳系数Sc>0.5

极高的远红外线反射率——较低的传热系数U值，保温性能优良

2）、遮阳型Low-E玻璃

适中的可见光透过率—不过于影响室内采光，对室外视线有一定的遮蔽性

较低的太阳能透过率——阻止太阳热辐射进入室内

极高的远红外线反射率—传热系数U值低，限制室外热辐射进入室内

3）、双银Low-E玻璃

较高的透光率—可见光波段保持较高的透过率，保证自然采光良好

极低的太阳能透过率—有效限制太阳热辐射的透过尤其是近红外热辐射

的透过 3．说明

热反射玻璃有效的降低了遮阳系数（即降低了太阳热辐射的透过），但同时也损失了宝贵的可见光透过率，导致了室内采光的困难。一般情况下，需要室内人工照明来补充。

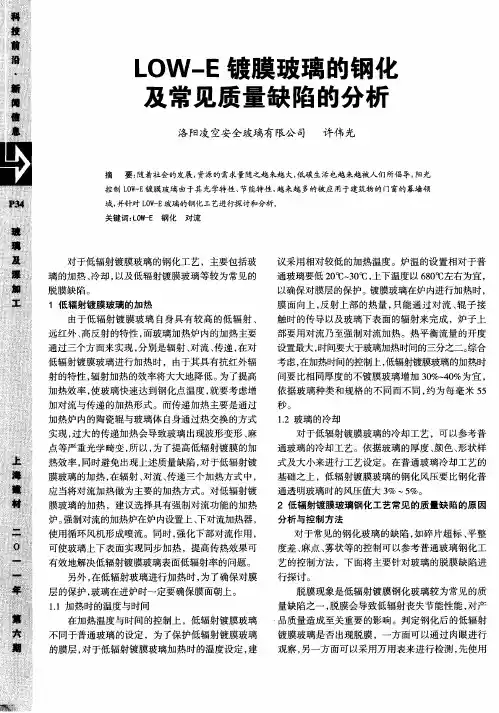

ＬＯＷ—Ｅ镀膜玻璃的钢化　

及常见质量缺陷的分析　

洛阳凌空安全玻璃有限公司　许伟光　

摘　要：随着社会的发展，资源的需求量随之越来越大，低碳生活也越来越被人们所倡导，阳光　

控制ＬＯＷ—Ｅ镀膜玻璃由于其光学特性、节能特性，越来越多的被应用于建筑物的门窗的幕墙领　

域，并针对ＬＯＷ－Ｅ玻璃的钢化工艺进行探讨和分析。　

关键词：Ｌ０ｗ＿Ｅ钢化对流　

对于低辐射镀膜玻璃的钢化工艺，主要包括玻　

璃的加热、冷却，以及低辐射镀膜玻璃等较为常见的　

脱膜缺陷。　

１低辐射镀膜玻璃的加热　由于低辐射镀膜玻璃自身具有较高的低辐射、　

远红外、高反射的特性，而玻璃加热炉内的加热主要　

通过三个方面来实现，分别是辐射、对流、传递，在对　

低辐射镀膜玻璃进行加热时，由于其具有抗红外辐　射的特性，辐射加热的效率将大大地降低。为了提高　

加热效率，使玻璃快速达到钢化点温度，就要考虑增　

加对流与传递的加热形式。而传递加热主要是通过　

加热炉内的陶瓷辊与玻璃体自身通过热交换的方式　

实现，过大的传递加热会导致玻璃出现波形变形、麻　

点等严重光学畸变，所以，为了提高低辐射镀膜的加　

热效率，同时避免出现上述质量缺陷，对于低辐射镀　膜玻璃的加热，在辐射、对流、传递三个加热方式中，　

应当将对流加热做为主要的加热方式。对低辐射镀　

膜玻璃的加热，建议选择具有强制对流功能的加热　

炉。强制对流的加热炉在炉内设置上、下对流加热器，　

使用循环风机形成喷流。同时，强化下部对流作用，　可使玻璃上下表面实现同步加热，提高传热效果可　

有效地解决低辐射镀膜玻璃表面低辐射率的问题。　

另外，在低辐射玻璃进行加热时，为了确保对膜　

层的保护，玻璃在进炉时一定要确保膜面朝上。　

１．１加热时的温度与时间　在加热温度与时间的控制上，低辐射镀膜玻璃　

不同于普通玻璃的设定，为了保护低辐射镀膜玻璃　

的膜层，对于低辐射镀膜玻璃加热时的温度设定，建　议采用相对较低的加热温度。炉温的设置相对于普　

通玻璃要低２０℃　３０％，上下温度以６８０ｃＩＣ左右为宜，　

２００８年第２９卷第６期　

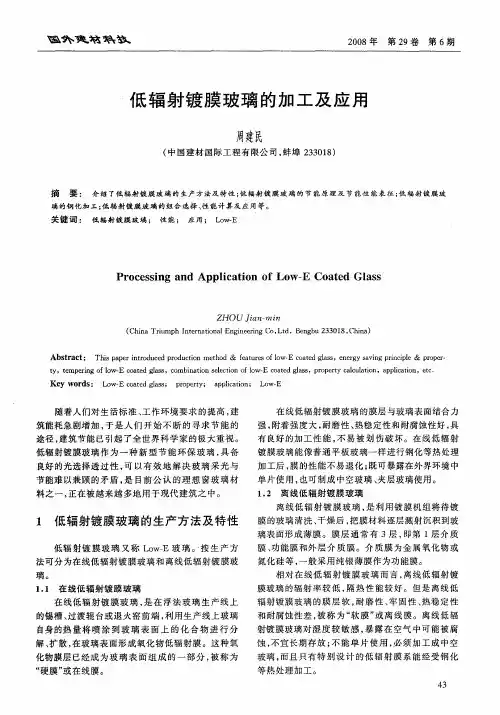

低辐射镀膜玻璃的加工及应用　

周建民　

（中国建材国际工程有限公司，蚌埠２３３０１８）　

摘　要：　介绍了低辐射镀膜玻璃的生产方法及特性；低辐射镀膜玻璃的节能原理及节能性能表征；低辐射镀膜玻　

璃的钢化加工；低辐射镀膜玻璃的组合选择、性能计算及应用等。　关键词：　低辐射镀膜玻璃；　性能；　应用；Ｌｏｗ＿Ｅ　

ＰｒＯｃｅｓｓｉｎｇ　ａｎｄ　ＡｐｐＩｉｃａｔｉＯｎ　Ｏｆ　ＬＯｗ—Ｅ　ＣＯａｔｅｄ　Ｇｌａｓｓ　

ＺＨ０Ｕ　口　一纷ｚ　咒　（Ｃｌ１ｉｎａ　Ｔｒｉｕｍｐｈ　Ｉｎｔｅｒｎａｔｉ０ｎａｌ　Ｅｎｇ｜ｌ１ｅｅｒｉｎｇ　Ｃ０，Ｌｔｄ，Ｂｅｎｇｂｕ　２３３０１８，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：　Ｔｈｉｓ　ｐａｐｅｒ　ｉｎｔｒ０ｄｕｃｅｄ　ｐｒＯｄｕｃｔｉｏｎ　ｍｅｔｌ１０ｄ＆ｆｅａｔｕｒｅＳ　ｏｆ　ｌｏｗ—Ｅ　ｃｏａｔｅｄ　ｇｌａｓＳ，ｅｎｅｒｇｙ　ｓａｖｉｎｇ　ｐｒｉｎｃｊｐｌｅ＆ｐｒｏｐｅｒ－　ｔｙ，ｔｅｍｐｅｒｉｎｇ　ｏｆ　ｌａｗ—Ｅ　ｃｏａｔｅｄ　ｇｌａｓＳ，ｃｏｍｂｉｎａｔｉ０ｎ　ｓｅｌｅｃｔｉｏｎ　０ｆ　ｌ０ｗ－Ｅ　ｃｏａｔｅｄ　ａｓｓ，ｐｒｏｐｅｒｔｙ　ｃａｌｃｕｌａｔｉｏｎ，ａｐｐｌｉｃａｔｉｏｎ，ｅｔｃ．　

１（ｅｙ　ｗＯｒｄｓ：Ｌ０ｗ　Ｅ　ｃ０ａｔｅｄ　ｇｌａｓｓ；　ｐｒｌｏｐｅｒｔｙ；　ａｐｐｌｉｃａｔｉｏｎ；ＬＤｗ—Ｅ　

随着人们对生活标准、工作环境要求的提高，建　

筑能耗急剧增加，于是人们开始不断的寻求节能的　途径，建筑节能已引起了全世界科学家的极大重视。　低辐射镀膜玻璃作为一种新型节能环保玻璃，具备　良好的光选择透过性，可以有效地解决玻璃采光与　

节能难以兼顾的矛盾，是目前公认的理想窗玻璃材　

料之一，正在被越来越多地用于现代建筑之中。　

１低辐射镀膜玻璃的生产方法及特性　

低辐射镀膜玻璃又称Ｉ　ｏｗ　Ｅ玻璃。　按生产方　

法可分为在线低辐射镀膜玻璃和离线低辐射镀膜玻　璃。
