给水泵自动再循环阀(最小流量阀)

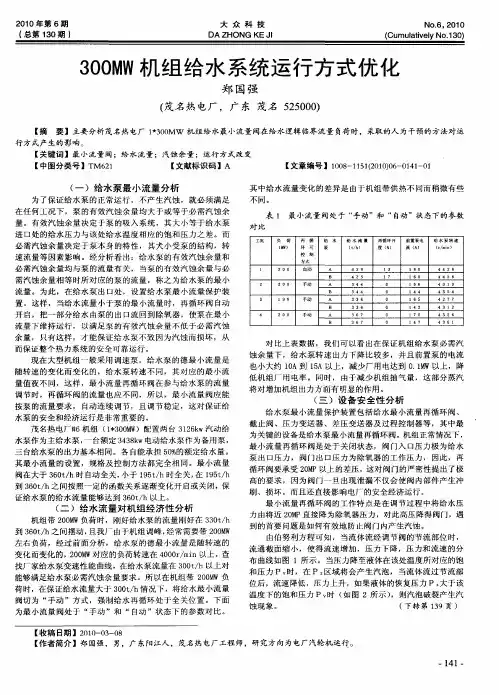

２０１０年第６期　（总第１３０期）　大众科技　ＤＡＺＨｏＮＧ　ＫＥ　Ｊ　Ｎｏ．６，２０１０　（Ｃｕｍｕｌａｔｉｖｅｌｙ　Ｎｏ．１　３０）　

３００ＭＷ机组给水系统运行方式优化　

郑国强　

（茂名热电厂，广东茂名５２５０００）　

【摘要】主要分析茂名热电厂Ｉ＊３００ＭＷ机组给水最小流量阀在给水逻辑临界流量负荷时，采取的人为干预的方法对运　行方式产生的影响。　【关键词】最小流量阀；给水流量；汽蚀余量；运行方式改变　【中图分类号】ＴＭ６２１　【文献标识码】Ａ　【文章编号】１００８－１１５１（２０１０）０６—０１４１—０１　

（一）给水泵最小流量分析　为了保证给水泵的正常运行，不产生汽蚀，就必须满足　在任何工况下，泵的有效汽蚀余量均大于或等于必需汽蚀余　量。有效汽蚀余量决定于泵的吸入系统，其大小等于给水泵　进口处的给水压力与该处给水温度相应的饱和压力之差。而　必需汽蚀余量决定于泵本身的特性，其大小受泵的结构，转　速流量等因素影响。经分析看出：给水泵的有效汽蚀余量和　必需汽蚀余量均与泵的流量有关，当泵的有效汽蚀余量与必　需汽蚀余量相等时所对应的泵的流量，称之为给水泵的最小　流量。为此，在给水泵出口处，设置给水泵最小流量保护装　置。这样，当给水流量小于泵的最小流量时，再循环阀自动　开启，把一部分给水由泵的出口流回到除氧器，使泵在最小　流量下维持运行，以满足泵的有效汽蚀余量不低于必需汽蚀　余量，只有这样，才能保证给水泵不致因为汽蚀而损坏，从　而保证整个热力系统的安全可靠运行。　现在大型机组一般采用调速泵，给水泵的德最小流量是　随转速的变化而变化的，给水泵转速不同，其对应的最小流　量值夜不同，这样，最小流量再循环阀在参与给水泵的流量　调节时，再循环阀的流量也应不同，所以，最小流量阀应能　按泵的流量要求，自动连续调节，且调节稳定，这对保证给　水泵的安全和经济运行是非常重要的。　茂名热电厂＃６机组（Ｉ＊３００ＭＷ）配置两台３１２６ｋｗ汽动给　水泵作为主给水泵，一台额定３４３８ｋｗ电动给水泵作为备用泵，　三台给水泵的出力基本相同。各自能承担５０％的额定给水量。　其最小流量的设置，规格及控制方法都完全相同。最小流量　阀在大于３６０ｔ／ｈ时自动全关，小于１９５ｔ／ｈ时全关，在１９５ｔ／ｈ　到３６０ｔ／ｈ之间按照一定的函数关系逐渐变化开启或关闭，保　证给水泵的给水流量能够达到３６０ｔ／ｈ以上。　（二）给水流量对机组经济性分析　机组带２００ＭＷ负荷时，刚好给水泵的流量刚好在３３０ｔ／ｈ　到３６０ｔ／ｈ之间摆动，且我厂由于机组调峰，经常需要带２００ＭＷ　左右负荷，经过前面分析，给水泵的德最小流量是随转速的　变化而变化的，２００ＭＷ对应的负荷转速在４０００ｒ／ｍｉｎ以上，查　找厂家给水泵变速性能曲线，在给水泵流量在３００ｔ／ｈ以上对　能够满足给水泵必需汽蚀余量要求。所以在机组带２００ＭＷ负　荷时，在保证给水流量大于３００ｔ／ｈ情况下，将给水最小流量　阀切为“手动”方式，强制给水再循环处于全关位置。下面　为最小流量阀处于“手动”和“自动”状态下的参数对比。　其中给水流量变化的差异是由于机组带供热不同而稍微有些　不同。　
