1 编号：2013-0004 压力容器设计人员练习题（4）

姓名_____________ 得分_________________ 一． 选择题 每题2分，共30分。 1.下列压力容器中，哪些属于《固定式压力容器安全技术监察规程》监察范围 （C ） A. 船舶和铁路机车上的附属压力容器 B. 核压力容器 C. 1米内筒处于真空下工作的夹套（带压）压力容器 D. 国防或军事装备用的压力容器

2. 下列压力容器中哪些不适用于《固定式压力容器安全技术监察规程》（A,C ,D ） A. 移动式压力容器，气瓶，氧舱 B. 橡胶行业使用的轮胎硫化机以及承压的橡胶模具 C. 可拆卸垫片式板式热交换器（包括半焊式板式热交换器） D. 冷却排管

3. 《固容规》规定哪些钢板除应当是氧气转炉或者电炉冶炼的镇静钢，还应当采用炉外精炼工艺 （ A,B ） A. 标准抗拉强度下限值大于或者等于540Mpa的低合金钢板和奥氏体-铁素体不锈钢板 B. 用于设计温度低于-20℃的低温钢钢板和低温锻件 C. Q345R钢板

4. 复合钢板复合界面的剪切强度，不锈钢复合板不小于 （ C ） A. 100Mpa B. 140Mpa C. 210Mpa

5. 固容规规定总体采用规则设计标准，局部参照分析设计标准进行压力容器受压元件分析计算的单位，（ B ）应力分析设计资格。 2

A.应取得 B.可以不取得 C. 必须取得 6. 容规规定压力容器应当根据需要设置（ A,B ）等检查孔，检查孔的开设位置，数量和尺寸等应当满足进行内部检验的需要。 A. 人孔 B. 手孔 C.通道孔

7. 容规规定对有特殊耐腐蚀要求的压力容器或者受压元件，例如存在（A,B,C,D ）等腐蚀介质环境时，应当在设计图样上提出相应的耐腐蚀试验方法以及其他技术要求。 A. 晶间腐蚀 B.缝隙腐蚀 C.应力腐蚀 D.点腐蚀

8. 容规规定制造单位对原设计文件的修改，（ B ）原设计单位同意修改的书面证明文件，并对改动部位作详细记载。 A. 不必取得 B.应该取得 C.可以不取得

9. 容规规定碳钢和低合金钢制低温容器，局部无损检测的比例应大于或者等于（ D ） A. 20% B. 30% C.40% D. 50%

10. GB150.1-2011中规定气密性试验压力等于 （ C ） A. 1.1倍设计压力 B. 1.25倍设计压力 C. 设计压力

11. GB150.1同时满足（ A,B,C ）要求的容器可采用本附录D规定的对比经验设计方法。 A. 不能按 GB150.3进行设计的压力容器 B. 材料标准抗拉强度下限小于540Mpa C．盛装毒性程度为中度危害及以下的容器 D. 盛装介质毒性程度为高度危害的容器

12.奥氏体型钢材的使用温度（B ）可免做冲击试验。低于-196℃～-253℃，由设计文件规定冲击试验要求。 A. 低于-196℃～-253℃ B. 高于或等于-196℃ C. 低于-196℃～-230℃ 3

13. GB150.2规定下列碳素钢和低合金钢钢板，应在正火状态下使用 （A,B,C ） A. 用于多层容器内筒的Q245R和Q345R B. 用于壳体的厚度大于36mm的Q245和Q345R C. 用于其他受压元件（法兰，管板，平盖等）的厚度大于50mm的 Q245R和Q345R

14. GB150.3规定采用补强圈补强应符合下列规定 （ A,B,C ） A.低合金钢的标准抗拉强度下限值Rm＜540Mpa； B.补强圈厚度小于等于1.5δn C.壳体名义厚度δn≤38mm D.壳体名义厚度δn≥38mm

15. 冷成型变形率控制指标，碳素钢，低合金钢及其他材料 ( A )奥氏体不锈钢（ B,C ） A. 5% B. 15% C. 当设计温度低于-100℃，或者高于675℃时变形率控制值为10% D. 18%

二． 判断题 1.GB150中压力是指垂直作用在容器单位表面积上的力。在本标准中，除注明者外，压力均指表压力。（ √ ） 2.GB150中名义厚度指设计厚度加上材料厚度负偏差后向上圆整至材料标准规格的厚度。（ √ ） 3.设计温度低于-20℃时，取20℃时许用应力 （ √ ）20℃ 4.外压容器a）液压试验压力PT= 1.25P；b)气压试验或气液组合试验PT=1.1P ( √ ) 5.容器有安全泄放装置时，一般以容器的设计压力作为超压限度的起始压力。 （ √ ） 6.GB150.2适用于设计温度-269℃～900℃，设计压力不大于35MPa的压力容器。（ × ）-253℃～800℃ 7.公称容积大于或等于50M3的球形储罐，其球壳板厚度宜大于50mm。 （ × ）不宜 8.GB150.2表5中所有钢板均应经炉外精炼的钢轧制而成。用连铸坯轧制的钢板其压缩比应不小于3. （ √ ） 4

9.连接具有平行轴线两圆筒的非轴对称偏心锥壳（见图5-19），同时满足以下要求：a)两筒体轴线间距应不大于两筒体内直径差值的1/2；b)对内压情况偏心锥壳与筒体间夹角大值 α1≤30°，对于外压情况α1≤60° 。 （ √ ） 10.容器上的开孔宜避开容器焊接接头。当开孔通过或邻近容器焊接接头时，则应保证在开孔中的2dop范围内的接头不存在有任何超标缺陷。 （ √ ） 11.对承受内压的容器整体法兰和按整体法兰计算的窄面任意式法兰可不进行刚度校核。 （ × ）应 12.GB150.4规定制造单位对原设计的修改以及对受压元件的材料代用应当事后取得原设计单位的书面批准，并在竣工图上做详细记录。 （ × ）事先 13.GB150.4规定采用经过正火，正火加回火或调质处理的钢材制造的受压元件，宜采用冷成形，或温成形，采用温成形时，须避开钢材的回火脆性温度区。（ √ ） 14.GB151-1999“管壳式换热器”中规定：不宜采用换热器与管板焊接加桥间空隙补焊的方法进行管板堆焊。 （ × ）得 15.JB/T4710-2005《钢制塔式容器》中规定，需要进行整体热处理的塔器，热处理前应将需要焊在塔壳上的连接件焊在塔壳上，热处理后不宜再在塔壳上进行焊接。 （ × ）得

三． 填充 每格0.5分 共15分 1. 设计单位的职责a)设计单位应对设计文件的_正确性和完整性负责__b)容器的设计文件至少应包括__强度计算书___,_设计图样___,制造技术条件，__风险评估报告（相关法规或设计委托方要求时），___必要时还应当包括安装与使用维修说明c)《固定式压力容器安全技术监察规程》管辖范围内压力容器的设计总图应盖有_特种设备设计许可印章_；d)设计单位向容器用户出具的_风险评估报告__应符合附录下的要求；e)设计单位应在_容器设计使用____年限内保存全部容器设计文件。

2. 制造单位在容器制造前应制定完善的_质量计划___,其内容至少应包括_容器或元件的_制造工艺控制点，_检验项目__和合格指标

3. 制造单位对其制造的每台容器产品应在设计使用年限内至少保存下列技术文件备查：1）_质量计划____2__制造工艺图或制造工艺卡__3)产品质量证明文件 4_容器的焊接工艺和5

热处理工艺文件___5)标准中允许制造厂选择的检验，试验项目记录6）容器制造过程中及完工后的_检查、检验、试验记录_____7）容器的原设计图和竣工图。

4. GB150.2不适用的范围为：GB150.1规定的不适用范围；_制冷、造纸___行业的容器，__搪玻璃容器和简单压力容器____;TSGR0004中1.4条所规定的范围。

5. 容规规定厚度大于或者等于12mm的碳素钢和低合金钢钢板（不包含多层压力容器的层板）用于制造压力容器壳体时，凡符合下列条件之一的，应当逐张进行超声检测：1）_盛装介质毒性程度为极度、高度危害的_____2）_在湿H2S腐蚀环境中使用的____3）_设计压力大于或者等于10Mpa的___4)__本规程引用标准中要求逐张进行超声检测的______

6. GB150.4-2011规定直立容器底座圈，底板上地脚螺栓孔应均布，中心圆直径允差，相邻两孔径长允差和任意两孔弦长允差不大于__±3mm____.

7. GB151-1999《管壳式换热器》中规定，拼接管板的对接接头应进行_100%___射线超声检测，按JB/T4730-2005，射线检测不低于__Ⅱ__级，或超声检测中的__Ⅰ_级别为合格。

8. 波形膨胀节的选材原则：1）碳钢和低合金钢制波形膨胀节只适用于__t≤375℃____,奥氏体不锈钢制波形膨胀节适用于___t≤500℃____.2)用碳钢或低合金钢制波形膨胀节，其腐蚀裕量___小于或者等于1______，否则宜采用奥氏体不锈钢材料。

9. GB150.4规定封头各种不相交的拼接焊缝中心线间距至少应为封头钢材厚度δs的__3__倍，且_不小于100mm____。

10. GB150.4规定层板的焊接接头修磨后进行的外观目视检查，不得存在_裂纹、咬边和密集气孔_____. 6

四． 问答题 每题5分，共25分 1. 碳素钢和碳锰钢钢材在高于425℃的温度下长期使用时，应注意什么问题。 答：GB150.2-2011规定，碳素钢和碳锰钢在高于425℃温度下长期使用时，应考虑钢中碳化物相的石墨化倾向。因为碳素钢和碳锰钢在上述情况下，钢中的渗碳体会产生分解，钢中的渗碳体会产生分解，Fe3→C3Fe+C(石墨)，而这一分解及石墨化最终会使钢中的珠光体部分或全部消失，使材料的强度及塑性均下降，而冲击值下降尤甚，钢材明显变脆，美国ASME规范对此也有同样规定。 2. 椭圆形封头，碟形封头为什么要设计直边？半球形封头为什么没有直边？半球形封头受力状态最好，但一般中低压容器中很少采用，而多数采用标准椭圆形封头为什么？平板在压力容器中受力较差，压力容器中哪些受压元件却经常使用？为什么？ 答：⑴ 减少附加弯曲应力；便于筒体连接，遇不等厚时便于削薄处理。 ⑵ 半球形封头是等曲率半径，筒体本身就是直边。 ⑶ 半球形封头加工比椭圆或碟形封头难，且用料多，常用于压力较高的容器。 ⑷ 平板易于加工，且易与管子连接为管板。常用于：人孔盖板、换热器、或废热锅炉的管板等。 3. GB150规定的哪些材料须复验？ 答：GB150规定：a）采购的第Ⅲ类压力容器用Ⅳ级锻件；b)不能确定质量证明书真实性或者对性能和化学成分有怀疑的主要受压元件材料；c）用于制造主要受压元件的境外材料；d）用于制造主要受压元件的奥氏体型不锈钢开平板；e）设计文件要求进行复验的材料。另低温容器焊条应按批进行药皮含水量或熔敷金属扩散氢含量的复验，其检验方法按相应的焊条标准或设计文件。 4. GB150规定容器及其受压元件符合哪些条件的须进行焊后热处理？ 答：⑴焊接接头厚度符合GB150.4表5规定的； ⑵图样注明有应力腐蚀的容器； ⑶用于盛装毒性为极度或高度危害介质的碳素钢、低合金钢制容器； ⑷当相关标准或图样另有规定时。 5. 焊缝余高的作用是什么？超过标准的余高是否必须去除？设计者可否把焊缝余高去除到与母材高齐平？为什么？ 答：压力容器一般是多道焊，下一焊道对上一焊道起保温和缓冷作用，对消除焊接应力、改善组织性能有益，因此焊缝余高相当于对最后一层强度焊道发挥了上述回火焊道作用。但焊

合集下载

压力容器设计人员考试题新开（答案）

压力容器设计人员考试题新开（答案）

压力容器设计人员考试题（2014）开卷姓名：单位：成绩：一、判断题(每题1分)1、压力容器设计单位应当向使用单位（用户）提供完整的设计文件。

（×）2、《固容规》规定：压力容器的无损检测方法包括射线、超声、磁粉、渗透和涡流检测等。

（×）3、压力容器受压元件所用钢材只需材料的力学性能和化学成分相同，就可以批准代用。

( ×)4、主要受压元件系指压力容器中主要承受总体一次薄膜应力的元件。

( ×)5、确定压力试验的试验压力时，式中P 应为容器的设计压力或最大允许工作压力。

（√）6、设计温度低于-20℃，取0℃的许用应力。

（×）7、垫片系数m 愈大的垫片，在操作状态下所需的压紧力愈大，对法兰设计不利，为此在压力较高的条件下，一般应选用m 较小的垫片。

( ╳)8、强度焊适用于换热器承受振动或疲劳的场合。

（╳）9、JB4710 可以用于带拉牵装置塔式容器设计（╳）10、设计温度-50℃的容器，其支承与壳体相连的焊缝应进行100%磁粉或渗透检测（√）11. GB150 不适用操作压力为0.05MPa, 设计压力为0.1MPa 的容器；（╳）12、当压力容器的设计文件没有给出最高允许工作压力时，则可以认为该容器的设计压力即是最高允许工作压力。

（√）13. 设计温度低于≤-20℃的碳素钢、低合金钢、双相不锈钢和铁素体不锈钢制容器，以及设计温度低于-196℃的奥氏体不锈钢制容器为低温压力容器。

（√）14. 压力容器设计时一般情况下不考虑液体静压力载荷。

（×）15．设计温度为350℃的压力容器，其壳体材料可选用的钢板牌号有Q235-B、Q245R和Q345R （×）16、鉴定评审中发现有原设计产品或者试设计产品有重大隐患或者违反现行法规、安全技术规范、标准的行为时，应当立即停止评审工作。

（√）17、设计单位技术负责人由设计单位法定代表人担任，具有压力容器或压力管道相关专业知识，了解法规、安全技术规范、标准的有关规定，对重大技术问题能够做出正确决定。

压力容器设计人员综合考试题及答案（二）

压力容器设计人员综合考试题及答案（二）

压力容器设计人员综合考试题及答案（二）2013年压力容器设计人员综合考试题姓名：得分一、填空（本题共20 分，每题2 分）1 、当载荷作用时，在截面突变的附近某些局部小范围内，应力数值急剧增加，而离开这个区域稍远时应力即大为降低，趋于均匀，这种现象称为_应力集中。

点评：这是弹性力学的基本概念。

常见于压力容器的受压元件。

2、在正常应力水平的情况下，Q245R 钢板的使用温度下限为-20℃。

点评：该题出自GB150.2，表4，考查设计人员对材料温度使用范围的掌握。

3、对于同时承受两个室压力作用的受压元件,其设计参数中的计算压力应考虑两室间可能出现的最大压力差。

点评：考查设计压力与计算压力的概念，GB150 .1 4.3.3 规定。

4、焊接接头系数的取值取决于焊接接头型式_和无损检测长度比例。

点评：考查设计人员对焊接接头系数选取的理解。

5、整体补强的型式有：a. 增加壳体的厚度，b.厚壁管，c. 整体补强锻件__ 。

点评：GB150.3 6.3.2.2 的规定6、椭圆封头在过渡区开孔时，所需补强面积A 的计算中，壳体的计算厚度是指椭圆封头的_计算_厚度。

点评：明确开孔部位不同，开孔补强计算所用的厚度不同，见公式5-1（P116），开孔位于。

7、奥氏体不锈钢制压力容器用水进行液压试验时，应严格控制水中的氯离子含量不超过25mg/L 。

试验合格后，应立即将水渍去除干净。

点评：见GB150.4 11.4.9.18、压力容器的对接焊接接头的无损检测比例，一般分为全部（100%）和局部（大于等20%）两种。

对碳钢和低合金钢制低温容器，局部无损检测的比例应大于等于50% 。

点评：《固容规》第4.5.3.2.1 条。

9、换热器设计中强度胀中开槽是为了增加管板与换热管之间的拉脱力而对管孔的粗糙度要求是为了密封。

点评：考察设计者对标准的理解和结构设计要求的目的。

10、压力容器专用钢中的碳素钢和低合金钢钢材的P≤%、S ≤%二、选择（本题共20 分，每题 2 分，以下答案中有一个或几个正确，少选按比例得分，选错一个不得分）1 、设计温度为600℃的压力容器，其壳体材料可选用的钢板牌号有a、b.a.S30408,b.S31608,c.S31603点评：奥氏体不锈钢当温度超过525℃时，含碳量应不小于0.04%，超低碳不锈钢不能适用，因热强性下降，此题是考查此概念。

过程装备设计习题库第四章压力容器设计习题

过程装备设计习题库第四章压力容器设计习题

过程装备设计习题库第四章压力容器设计习题第四章压力容器设计习题4.1密封平垫密封属于：（）A.强制密封B.自紧式密封C.半自紧式密封D.以上三种都不是4.2设计准则同一承载能力下，仅受内压作用的圆筒按哪种计算方法计算的壁厚最薄：（）A.中径公式B.最大拉应力准则C.形状改变比能准则D.最大切应力准则4.3压力容器失效形式下列有关压力容器失效形式的叙述，正确的是：（）A.韧性断裂是在容器整体应力水平较高状态下发生的，因而比脆性断裂更具危害性。

B.脆性断裂属于疲劳断裂。

C.只有在交变载荷的作用下，才可能发生疲劳断裂。

D.蠕变断裂按断裂前的应力来划分，具有韧性断裂的特征。

4.4设计准则下列有关压力容器失效判据与设计准则的叙述，错误的是：（）A.失效判据是判别压力容器失效状态的依据B.失效判据是基于力学分析结果与简单实验测量结果相比较得出的。

C.失效判据不能直接用于压力容器设计计算。

D.为考虑压力容器制造过程中很多不确定因素，引入焊接接头系数得到与失效判据相对应的设计准则。

4.5设计准则在按弹性失效设计准则进行内压厚壁圆筒设计时，采用不同的强度理论会得到不同的结果，下列叙述错误的是：（）A.按形状改变比能屈服失效判据计算出的内壁初始屈服压力和实测值最为接近。

B.在厚度较大即压力较高时各种设计准则差别不大。

C.在同一承载能力下，中径公式算出的厚度最薄。

D.在同一承载能力下，最大切应力准则算出的厚度最厚。

4.6圆筒设计下列有关圆筒设计的叙述，正确的是：（）A.中径公式的适用范围仅限于薄壁圆筒即K<=1.2时。

B.对单层厚壁圆筒常采用塑性失效设计准则或爆破失效设计准则设计。

C.在厚壁圆筒的设计过程中，一般都考虑预应力的影响。

D.常规设计中需对圆筒的热应力进行校核计算。

4.7设计技术参数下列有关压力容器设计技术参数的叙述，正确的是：（）A.设计压力不得低于最高工作压力。

最高工作压力不包括液柱静压力。

B.设计压力引入安全系数后得到计算压力。

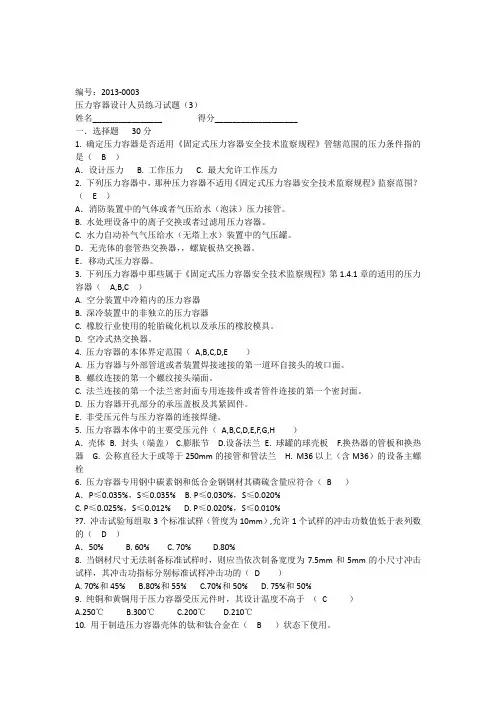

0003压力容器设计人员综合练习3答案
