电火花加工工艺规范

电火花作业指导书引言概述：电火花作业是一种常见的金属加工技术，它通过在金属表面产生电火花放电，以去除金属表面的杂质、氧化物等，从而实现精密加工和表面处理。

本指导书将详细介绍电火花作业的操作步骤、注意事项以及常见问题解决方法，匡助读者正确高效地进行电火花作业。

一、操作步骤：1.1 准备工作在进行电火花作业前，需要进行以下准备工作：1.1.1 确认工件材料和要求根据工件材料的硬度、尺寸和加工要求，选择合适的电火花加工机床、电极材料和工艺参数。

1.1.2 清洁工件表面使用清洁剂和刷子清洁工件表面，确保无油污、尘埃等杂质，以免影响电火花放电效果。

1.1.3 安装电极根据工件形状和加工要求，选择适当的电极，并使用夹具或者夹具系统将电极安装到电火花加工机床上。

1.2 设置工艺参数根据工件材料、形状和加工要求，设置合适的工艺参数，包括放电电流、放电时间、脉冲间隔等。

普通情况下，放电电流越大，去除材料越快，但也容易引起电极磨损和工件变形。

1.3 开始电火花作业按照工艺参数设置，启动电火花加工机床，开始电火花作业。

在作业过程中，要注意观察放电情况，确保电火花正常放电，避免过度放电或者无放电现象。

二、注意事项：2.1 安全操作在进行电火花作业时，要注意以下安全事项：2.1.1 穿戴防护设备使用者应穿戴防护眼镜、手套等个人防护设备，以避免电火花放电时产生的飞溅物或者热辐射对人身安全造成伤害。

2.1.2 确保通风良好电火花作业时产生的烟尘和废气对人体有害，应保持作业现场通风良好，减少对人体的危害。

2.1.3 防止火灾电火花作业时，应注意防止火花引燃易燃物质，保持作业现场整洁，及时清理工作区域。

2.2 电极选择与维护2.2.1 选择合适的电极材料根据工件材料和加工要求，选择合适的电极材料，常用的电极材料有铜、铜钼合金等。

2.2.2 定期检查电极磨损情况电火花作业时，电极受到放电冲击，会逐渐磨损，影响加工质量。

因此，要定期检查电极磨损情况，及时更换或者修复电极。

电火花操作规程一、引言电火花加工是一种常见的金属加工方式，广泛应用于汽车制造、航空航天、模具制造等行业。

为保障操作人员的安全，正确使用电火花加工设备，制定本操作规程，以指导实际操作。

二、操作前准备1. 检查设备：确保电火花加工设备处于正常工作状态，各部件完好，电源线接地良好。

2. 安全防护：佩戴适当的个人防护装备，如手套、护目镜、耳塞等。

3. 操作环境：确保操作区域干燥、通风良好，避免有可燃、易爆物品存在。

三、操作流程1. 工件夹持：正确选择适合的工件夹具，固定好工件，确保其稳定性和安全性。

2. 最初位置设置：将电火花加工头移动到最初位置，确保正确对准工件。

3. 切割参数设置：根据工件材料和具体要求，合理设置切割参数，如电流、脉冲时间等。

4. 电极选择：选择合适的电极材料，并进行必要的修整和磨削。

5. 液体冷却：使电极和工件保持在适当的温度范围，可使用适量清洁的冷却液对工件进行冷却。

6. 开始切割：按下操作按钮，开始进行电火花切割。

7. 监控切割过程：注意观察切割过程中的任何异常情况，如电极磨损、工件温度过高等。

8. 操作完成后关闭电源，并进行必要的清理和维护。

四、操作安全注意事项1. 小心火花：电火花加工过程中会产生明亮的火花，请注意避免火花直接进入眼睛或烧伤皮肤。

2. 防触电：操作人员要保持干燥的手和操作区域，避免接触设备内部的高电压部分。

3. 固定工件：确保工件夹具牢固，避免在操作过程中的移动或脱落，造成意外损伤。

4. 禁止操作疲劳：操作过程中，尽量保持专注和警觉，避免疲劳导致的操作失误。

5. 禁止使用损坏的设备：如发现电火花加工设备有损坏情况，应停止使用，并及时通知维修人员。

五、应急处理措施1. 设备故障：如设备出现故障，应立即切断电源，并通知维修人员进行修理。

2. 意外伤害：如发生意外伤害，应立即停止操作，并进行相应的急救措施。

六、操作规程的修订当设备更新、操作流程有变化或出现新的安全隐患时，应及时修订操作规程，并通知所有相关人员。

电火花成型加工机床操作规程第一章：总则第一条这个操作规程是为了保证电火花成型加工机床的安全性、稳定性和生产效率，规范操作人员的行为。

第二条本操作规程适用于电火花成型加工机床的操作人员。

第三条操作人员必须具备相关的机械加工知识和技能，并且经过相应的培训和考核合格，方可上岗操作。

第四条操作人员必须严格按照本操作规程的要求执行操作，严禁违反操作规程进行操作。

第五条所有的操作必须在机械设备停止工作的情况下进行。

第二章：安全操作规程第六条操作人员必须佩戴个人防护装备，如安全帽、护目镜、防护手套等，并保持整洁。

第七条操作人员必须熟悉电火花成型加工机床的结构和工作原理，掌握操作技能。

第八条在操作过程中，必须确保电火花成型加工机床的稳定性，切勿乱动和撞击机床。

第九条操作人员在进行操作之前，必须检查机床的各项安全装置是否完好，如紧急停机按钮、轴向限位开关等。

第十条操作人员在清洗机床时，必须切断电源并等待所有运动部件停止运动之后，才能进行清洗。

第十一条操作人员在更换刀具或电极时，必须关闭电源并确保电极与工作件之间没有电气连接。

第三章：操作规程第十二条操作人员必须根据工艺要求选择合适的电极，并在装夹时保证紧固牢固。

第十三条操作人员必须根据工艺要求选择合适的加工参数，如放电电流、放电时间等，并设置在设备上。

第十四条操作人员在进行加工过程中，必须确保工作区域清洁，防止杂物影响加工质量。

第十五条操作人员在进行加工过程中，必须保持专注，密切观察加工过程中的任何异常情况，如放电不稳定、电极磨损等，并及时停机进行检修。

第十六条操作人员在加工过程中，必须按照设备的操作流程进行操作，如加工开始、加工暂停、加工停止等。

第十七条操作人员在加工完成后，必须关闭电源并注销操作记录。

第四章：维护保养规程第十八条操作人员在使用完毕后，必须对电火花成型加工机床进行清洁，清除加工过程中的废渣和杂物。

第十九条操作人员在使用完毕后，必须检查机床的润滑系统是否正常，并进行相应的维护保养。

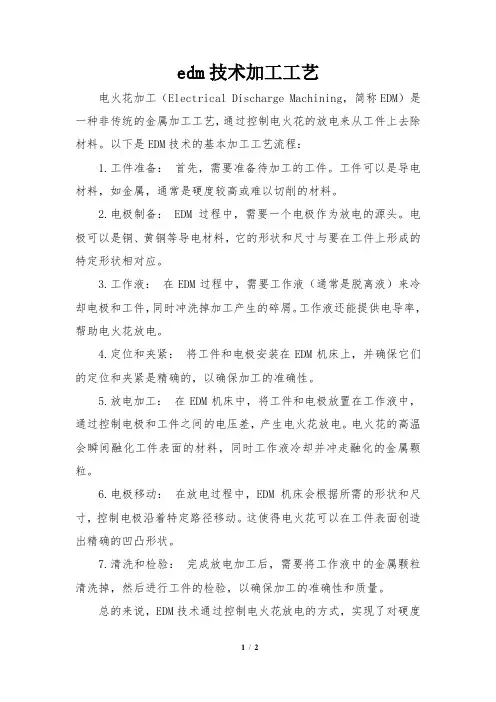

edm技术加工工艺
电火花加工（Electrical Discharge Machining，简称EDM）是一种非传统的金属加工工艺，通过控制电火花的放电来从工件上去除材料。

以下是EDM技术的基本加工工艺流程：
1.工件准备：首先，需要准备待加工的工件。

工件可以是导电材料，如金属，通常是硬度较高或难以切削的材料。

2.电极制备： EDM过程中，需要一个电极作为放电的源头。

电极可以是铜、黄铜等导电材料，它的形状和尺寸与要在工件上形成的特定形状相对应。

3.工作液：在EDM过程中，需要工作液（通常是脱离液）来冷却电极和工件，同时冲洗掉加工产生的碎屑。

工作液还能提供电导率，帮助电火花放电。

4.定位和夹紧：将工件和电极安装在EDM机床上，并确保它们的定位和夹紧是精确的，以确保加工的准确性。

5.放电加工：在EDM机床中，将工件和电极放置在工作液中，通过控制电极和工件之间的电压差，产生电火花放电。

电火花的高温会瞬间融化工件表面的材料，同时工作液冷却并冲走融化的金属颗粒。

6.电极移动：在放电过程中，EDM机床会根据所需的形状和尺寸，控制电极沿着特定路径移动。

这使得电火花可以在工件表面创造出精确的凹凸形状。

7.清洗和检验：完成放电加工后，需要将工作液中的金属颗粒清洗掉，然后进行工件的检验，以确保加工的准确性和质量。

总的来说，EDM技术通过控制电火花放电的方式，实现了对硬度
较高或难以切削材料的精确加工。

它在制造业中常用于生产模具、模具零件、工艺修整、刻蚀等领域，为复杂形状和高精度要求的工件加工提供了一种高效可靠的解决方案。

电火花作业指导书一、任务概述电火花作业是一种金属加工工艺，通过电火花放电的方式，在工件表面形成微小的放电坑，以达到加工的目的。

本文将详细介绍电火花作业的操作步骤、注意事项和相关安全规范。

二、操作步骤1. 准备工作a. 确保工作区域整洁有序，清除杂物和易燃物。

b. 确保电火花机床和相关设备处于正常工作状态。

c. 穿戴个人防护装备，包括护目镜、耳塞、防护手套等。

2. 工件准备a. 选取合适的工件，并进行必要的清洁和涂油处理。

b. 使用卡盘或夹具将工件固定在电火花机床的工作台上。

3. 加工参数设置a. 根据工件材料和形状选择合适的电极材料和电极形状。

b. 设置放电电流、脉冲时间、脉冲间隔等加工参数，以及电极与工件之间的距离。

4. 进行电火花放电a. 将电极靠近工件表面，确保电极与工件之间的距离符合要求。

b. 打开电火花机床的电源，启动放电程序。

c. 观察放电过程中的放电坑形成情况，根据需要进行调整。

5. 完成加工a. 放电结束后，关闭电火花机床的电源。

b. 用刷子或气枪清除工件表面的残渣。

c. 检查加工结果，如有需要，进行后续的抛光或处理。

三、注意事项1. 操作人员应经过专业培训，熟悉电火花作业的操作流程和安全规范。

2. 在进行电火花作业时，应保持专注，避免分心或疲劳操作。

3. 需要对工件进行加工的表面应平整、干净，以确保放电坑的质量。

4. 在进行电火花放电时，应注意电极与工件之间的距离和放电参数的设置，以避免过度烧蚀或不充分加工。

5. 操作人员应定期检查电火花机床的电源线、接地线等设备连接是否正常，以确保操作的安全性。

四、安全规范1. 操作人员应穿戴个人防护装备，包括护目镜、耳塞、防护手套等。

2. 在操作过程中，严禁戴手套或穿宽松的衣物，以免被卷入机床中。

3. 禁止在操作区域内吸烟或使用明火。

4. 禁止在电火花机床运行时进行任何调整或维修操作，必要时应请专业技术人员进行处理。

5. 在操作结束后，应及时关闭电火花机床的电源，并进行必要的清理和维护。

电火花成型加工机床操作规程范文一、目的与适用范围本操作规程的目的是规范电火花成型加工机床的操作流程，确保操作人员的安全和设备的正常运行。

本规程适用于电火花成型加工机床的操作和维护。

二、操作前的准备1. 检查电火花成型加工机床的电源是否正常，机床的接地是否牢固。

2. 检查机床的液压系统和电气系统是否正常，无异常声音和报警。

3. 检查机床刀具、夹具、工件等附件是否齐全，操作人员是否有相应的防护用具。

4. 根据加工工件的需要，选择合适的工作参数，包括放电电流、放电时间、脉冲间隔等。

三、操作步骤1. 打开电源，启动电火花成型加工机床。

2. 确保操作人员和他人远离机床，以免发生意外伤害。

3. 将工件夹紧在加工台上，并根据加工需要进行调整。

4. 按照加工需要选择合适的电极，安装到机床上，并进行调整。

5. 在电火花成型加工机床控制面板上设置合适的加工参数，包括电极选取、放电电流和时间等。

6. 按下启动按钮，机床开始进行加工。

操作人员应密切观察加工过程，确保加工的质量和稳定性。

7. 在加工过程中，如发现异常情况或者有异响等情况，应立即停止加工并检查。

8. 加工完成后，关闭电火花成型加工机床。

清理工作区域，归位工件和电极。

四、安全注意事项1. 操作人员应佩戴好个人防护用具，包括工作服、手套、护目镜等。

严禁穿戴松散的衣物或者饰品。

2. 操作人员应事先了解机床的操作要领和注意事项，并接受相关培训。

3. 操作人员在操作过程中严禁离开机床，特别是在加工时更应注意安全。

4. 在机床工作过程中，严禁将手或其他物体伸入机床内部，避免发生意外伤害。

5. 在清理工作区域时，应使用专门的工具，严禁使用手指或其他物体直接触摸加工区域。

五、维护与保养1. 定期对电火花成型加工机床进行检查和维护，确保机床的正常运行。

2. 及时更换磨损严重的刀具和电极，以保证加工质量。

3. 定期清洁加工台面和机床内部，防止灰尘、油污等杂质对加工的影响。

4. 在加工过程中，应及时清理产生的剩余物料，避免堆积造成机床故障。

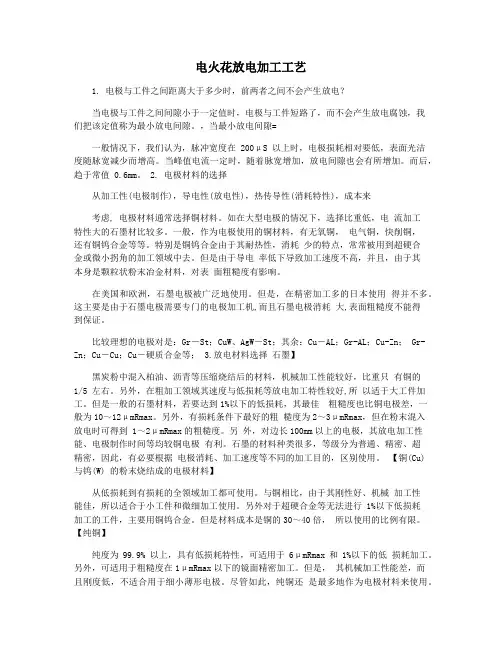

电火花放电加工工艺1. 电极与工件之间距离大于多少时，前两者之间不会产生放电？当电极与工件之间间隙小于一定值时，电极与工件短路了，而不会产生放电腐蚀，我们把该定值称为最小放电间隙。

，当最小放电间隙=一般情况下，我们认为，脉冲宽度在200μS 以上时，电极损耗相对要低，表面光洁度随脉宽减少而增高。

当峰值电流一定时，随着脉宽增加，放电间隙也会有所增加。

而后，趋于常值 0.6mm。

2. 电极材料的选择从加工性(电极制作)，导电性(放电性)，热传导性(消耗特性)，成本来考虑, 电极材料通常选择铜材料。

如在大型电极的情况下，选择比重低，电流加工特性大的石墨材比较多。

一般，作为电极使用的铜材料，有无氧铜，电气铜，快削铜，还有铜钨合金等等。

特别是铜钨合金由于其耐热性，消耗少的特点，常常被用到超硬合金或微小拐角的加工领域中去。

但是由于导电率低下导致加工速度不高，并且，由于其本身是颗粒状粉末冶金材料，对表面粗糙度有影响。

在美国和欧洲，石墨电极被广泛地使用。

但是，在精密加工多的日本使用得并不多。

这主要是由于石墨电极需要专门的电极加工机,而且石墨电极消耗大,表面粗糙度不能得到保证。

比较理想的电极对是：Gr－St；CuW、AgW－St；其余：Cu－AL；Gr-AL；Cu-Zn； Gr-Zn；Cu－Cu；Cu－硬质合金等； 3.放电材料选择石墨】黑炭粉中混入柏油、沥青等压缩烧结后的材料，机械加工性能较好，比重只有铜的1/5 左右。

另外，在粗加工领域其速度与低损耗等放电加工特性较好,所以适于大工件加工。

但是一般的石墨材料，若要达到1%以下的低损耗，其最佳粗糙度也比铜电极差，一般为10～12μmRmax。

另外，有损耗条件下最好的粗糙度为2～3μmRmax，但在粉末混入放电时可得到 1～2μmRmax的粗糙度。

另外，对边长100mm以上的电极，其放电加工性能、电极制作时间等均较铜电极有利。

石墨的材料种类很多，等级分为普通、精密、超精密，因此，有必要根据电极消耗、加工速度等不同的加工目的，区别使用。

The process flow for electric spark parts processingprises several crucial steps. Firstly, the operator is required to ascertain the material of the workpiece and select the appropriate tool for the task. Subsequently, the machine is set up and the workpiece is securely fixed in place. Once the machine is prepared, the operator maymence the electric spark machining process. This process entails generating a controlled spark between the tool and the workpiece to methodically remove material. Finally, the finished workpiece must undergo inspection to ensure that itplies with the requisite specifications.电火花零件加工过程有几个关键步骤操作员必须确定工作人的材料，并为任务选择适当的工具。

随后，机组布置，工件安全固定到位。

一旦机器准备就绪，操作员就可能进行电动火花的操纵。

这一过程需要在工具与工作间产生可控的火花，以便有条不紊地去除材料。

必须检查已完工的工件，以确保配有必要的规格。

When processing electric spark parts, there are a few important things to keep in mind. First off, you want to make sure you're using the right electrode and dielectric fluid for the material you're working with. And don't forget to control the machine settings like spark gap, pulse duration, and feed rate to get the results you want. Keep an eye on the whole process to makesure your workpiece doesn't get damaged. And of course, always make sure you've got safety measures in place to keep everyone safe while you're working.在加工电火花零件时，有一些重要的事情需要记住。

电火花放电加工安全操作规程电火花放电加工是一种常用的金属加工方式，能够精确地加工出高精度的工件，但如果操作不当，会给操作者和设备带来安全风险。

因此，为了确保电火花放电加工的安全，制定一份安全操作规程十分重要。

本文将详细介绍电火花放电加工的安全操作规程。

一、操作前的准备1.1 操作人员必须严格遵守安全操作规程，操作人员应经过系统的培训并持证上岗。

1.2 检查电火花放电加工机床的电器系统是否符合安全要求，所有的安全开关和保护设备必须正常工作。

1.3 确认工件是否与工作台正确夹紧。

1.4 检查电极是否安装完毕，电极杆的长度需要在机床使用规范范围内。

1.5 确认工作环境清洁整齐，设备上和周围没有杂物，防滑板和手把应安装完好。

1.6 确认现场消防器材是否齐备。

二、操作时的注意事项2.1 关机前不得随意拔掉电源插头，应按照制定的关机程序操作。

2.2 在加工过程中，操作人员不得随意触碰加工件或工件，不得用手、木棒等物体直接触碰电极。

2.3 操作时，操作人员应保持平稳的心态，不允许出现情绪激动等不良反应。

尤其是在操作时要严禁喝酒或者喝醉或服用了兴奋剂等。

2.4 使用电极前，碳化较佳，所以应当最好对电极通过深度前进行碳化处理。

2.5 操作人员应严格按照电火花放电加工的规程进行操作，以便使加工过程更加安全。

2.6 操作人员不得离开工作区，必须时刻保持专注并警惕，一旦电火花放电加工出现异常应及时停机并汇报。

2.7 在加工时，不得将工件移动或改变夹紧方式。

2.8 操作人员不得将设备用于其它目的（如钻孔、冲压等），更不能将手伸入加工区域。

三、紧急情况的处理3.1 在发生事故时，立即停机、切断电源，并联系管理人员。

在操作过程中出现任何异常情况（如机床出现明显抖动、发出异常音响等），也需立即停机并汇报管理人员。

3.2 切断电源后，切勿直接触摸电极，以免发生火花灼伤。

3.3 紧急情况处理完毕之后，必须进行事故分析，了解事故的原因，并及时采取对应的预防措施。

电火花线切割加工工艺技术电火花线切割加工工艺技术是一种利用电火花放电效应进行金属材料切割加工的先进技术。

在该工艺中，利用高频电流在工件表面产生一系列微小的电火花放电，从而将工件切割成所需形状。

以下是关于电火花线切割加工工艺技术的详细介绍。

首先，电火花线切割加工工艺技术需要使用专用的切割设备和金属导线。

切割设备一般包括主机、电源、控制系统和CAD/CAM软件等。

金属导线则作为电极，将电流引导到要切割的工件上。

在实际操作中，需要先根据设计要求，使用CAD/CAM软件绘制出所需切割的图形。

然后，通过控制系统将CAD文件导入到切割设备中，设定切割参数，如放电电流、脉冲频率和脉冲宽度等。

接下来，将金属导线与切割设备连接，并通过夹具将工件固定在工作台上。

切割设备将根据被切割图形的坐标信息，通过电流控制系统，控制金属导线在工件表面上进行往复运动。

在电火花放电时，由于电流通过金属导线流过工件时产生的局部高温现象，会使工件表面金属瞬间融化并汽化，从而形成微小的电火花放电孔。

这些微小的孔随着金属导线的运动逐渐连接，最终形成一个完整的切割轮廓。

在整个切割过程中，切割速度、放电电流和脉冲频率等参数的选择非常关键。

合适的参数能够确保切割质量和效率。

同时，还要注意切割过程中产生的热量，以防止工件变形或局部烧伤。

电火花线切割加工工艺技术具有精度高、适用范围广、加工效率高、无余切、无振动等优点。

它可以切割各种导电材料，如金属、合金、陶瓷等，并适用于精密金属模具、模板、工件等的制造。

总结起来，电火花线切割加工工艺技术通过利用电火花放电效应，实现对金属材料的高精度切割。

它是一种高效、精确且广泛应用的加工方法，为现代制造业提供了有力的支持。

电火花线切割加工工艺技术是一种利用电脉冲放电加工金属材料的先进技术。

它以高频电流通过电极引导，通过电火花放电来在工件表面切割出所需形状。

这种技术广泛应用于制造业中的模具制造、精密零件加工等领域。

本文将对电火花线切割加工的优势、设备和操作流程、加工参数以及注意事项进行详细介绍。
