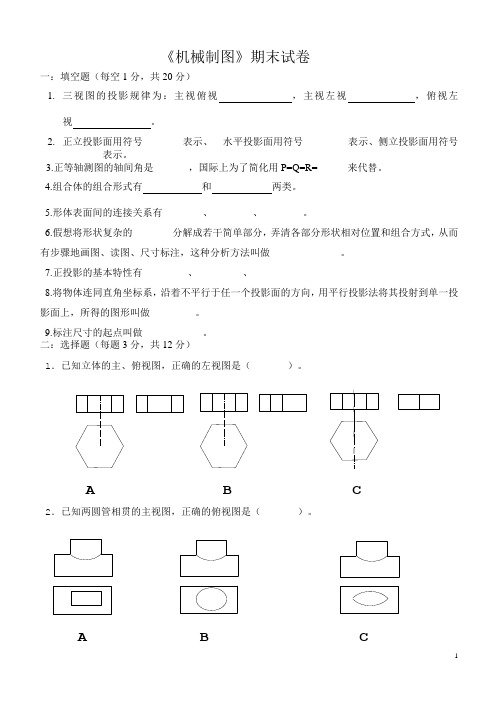

《机械制图》期末试卷一：填空题（每空1分，共20分）1.三视图的投影规律为：主视俯视，主视左视，俯视左视。
2.正立投影面用符号________表示、水平投影面用符号_________表示、侧立投影面用符号________表示。
3.正等轴测图的轴间角是_______，国际上为了简化用P=Q=R=______来代替。
4.组合体的组合形式有和两类。
5.形体表面间的连接关系有________、________、________。
6.假想将形状复杂的________分解成若干简单部分，弄清各部分形状相对位置和组合方式，从而有步骤地画图、读图、尺寸标注，这种分析方法叫做______________。
7.正投影的基本特性有_________、_________、_________8.将物体连同直角坐标系，沿着不平行于任一个投影面的方向，用平行投影法将其投射到单一投影面上，所得的图形叫做_________。
9.标注尺寸的起点叫做____________。
二：选择题（每题3分，共12分）1．已知立体的主、俯视图，正确的左视图是（）。
A B C2．已知两圆管相贯的主视图，正确的俯视图是（）。
A B C3．下面组合体尺寸标注正确的一组是（）。
A BC4．根据主视图，判断俯视图哪个是正确的（）A BC三：判断题（每题1分，共10分）1.高度方向的基准一般为底板的底面。
（）2.放大比例是1:2,1:5（）3.长度方向的尺寸基准为支架左右方向对称面（）4.读图时候，只需要看主视图即可，其他视图可以不看（）5.对称图线的中轴线可以用细实线表示（）6.机件向基本投影面投射所得的视图叫做基本视图（）7.局部视图的断裂边界用虚线表示（）8.剖面线为间隔相等的平行细实线，方向和图形主轮廓线成60度角（）9.剖视图可以清晰的表达机件内部圆孔和方孔的结构形状（）10.在工件外表面形成的螺纹叫做外螺纹（）四：简答题（每题7分，共21分）1.什么叫剖视图？2.什么叫做螺纹？3.M20*2-5g6g-S 螺纹标注的各部分含义五：1.画图题，补全主视图和侧视图（第一题17分，第二题10分，第三题10分，共37分）3.画外螺纹M20*2-40（10分）4.画内螺纹M20*2-40（10分）5.。
《机械制图》期末考试试题

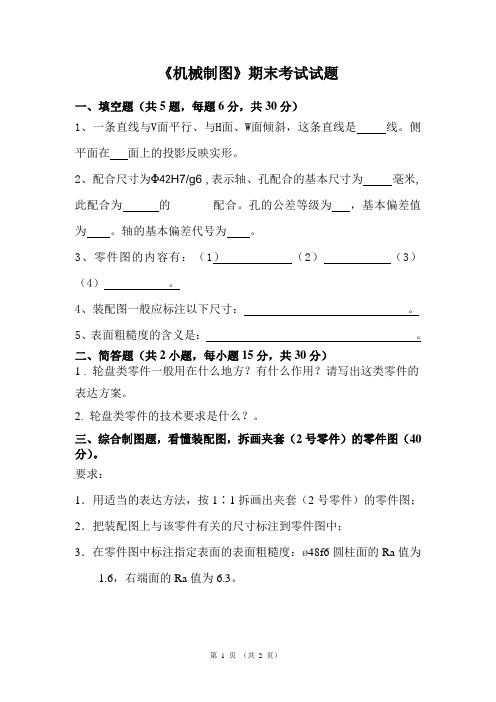

一、填空题（共5题，每题6分，共30分）
1、一条直线与V面平行、与H面、W面倾斜，这条直线是线。
侧平面在面上的投影反映实形。
2、配合尺寸为Φ42H7/g6,表示轴、孔配合的基本尺寸为毫米,此配合为的配合。
孔的公差等级为，基本偏差值为。
轴的基本偏差代号为。
3、零件图的内容有：（1）（2）（3）（4）。
4、装配图一般应标注以下尺寸：。
5、表面粗糙度的含义是：。
二、简答题（共2小题，每小题15分，共30分）
1 . 轮盘类零件一般用在什么地方？有什么作用？请写出这类零件的表达方案。
2. 轮盘类零件的技术要求是什么？。
三、综合制图题，看懂装配图，拆画夹套（2号零件）的零件图（40分）。
要求：
1．用适当的表达方法，按1∶1拆画出夹套（2号零件）的零件图；2．把装配图上与该零件有关的尺寸标注到零件图中；
3．在零件图中标注指定表面的表面粗糙度：ø48f6圆柱面的Ra值为
1.6，右端面的Ra值为6.3。
机械制图期末试卷1、剖视图可分为全剖视图、半剖视图和局部剖视图。
2、断面图分为移出断面图、重合断面图3、螺距P、导程Ph、线数n的关系是：ph=np；对于单线螺纹：___________ 胆P____________________________ o4、常用的螺纹紧固件有螺栓、螺柱、螺钉、螺母、垫圈等五种。
5、键的种类很多，常用的有普通平键、半圆键、钩头楔键等。
6、符号/表示该表面是用不去除材料方法获得的。
7、轴承代号30205是圆锥滚子轴承，其尺寸系列代号为02 ,内径为25mm8、圆柱螺旋弹簧分为压缩弹簧、拉伸弹簧、扭转弹簧。
二、选择题（每小题2分，共20分）1、选择正(A )确的全剖视图。
2、选择正确的半剖视图。
（C ）3、.选择正确的移出断面图。
（C ）o口0学4、选择正确的移出断面图。
（D ）5、下列螺纹标注方法错误的是。
（D ）6、在下列四种说法中，选择一种正确的答案。
（D ）A.螺纹的五要素是牙型、 同，内外螺纹才可以旋合。
B .螺纹的五要素是牙型、 相同，内外螺纹就可以旋合。
C.螺纹的五要素是牙型、 内外螺纹就可以旋合。
D.螺纹的五要素是牙型、 同，内外螺纹才可以旋合 7、已知直齿圆柱齿轮模数 大径、导程、线数和旋向，只有螺纹的五要素均相 公称直径、螺距、线数和旋向，只要螺纹的三要素 大径、小径、中径和旋向，只要螺纹的三要素相同, 直径、螺距、线数和旋向，只有螺纹的五要素均相 m=2. 5mm ,齿数 z = 25 ， 则齿轮分度圆的直径为： A )； A62. 5mm B 、 8、内螺纹的小径用（ A 、 D B 、 C 63mm ）符号表示。
C 、Dl D 、 63.5mm D 、dl 得分 表达一个零件, 判断题（每小题1分，共10分） 1、 2、 3、 4、 5、 6、 7、 8、 9、 必须画出主视图，其余视图和图形按需选用。
上下偏差和公差都可以为正，为负和为0。
