回弹法检测混凝土强度影响因素论文

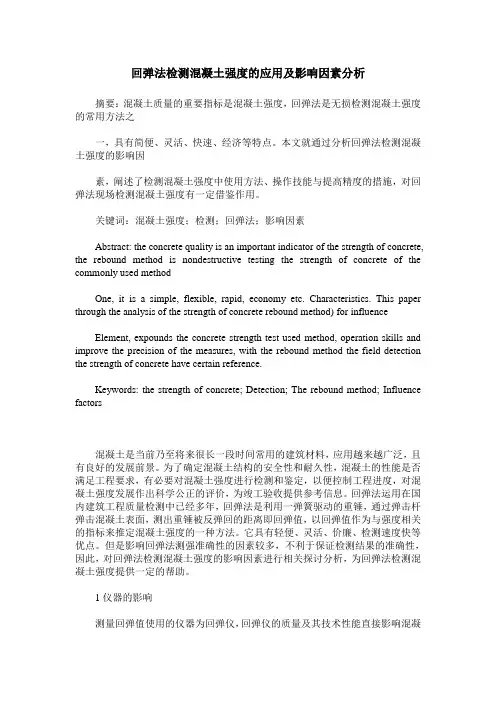

回弹法检测混凝土强度的应用及影响因素分析摘要：混凝土质量的重要指标是混凝土强度，回弹法是无损检测混凝土强度的常用方法之一，具有简便、灵活、快速、经济等特点。

本文就通过分析回弹法检测混凝土强度的影响因素，阐述了检测混凝土强度中使用方法、操作技能与提高精度的措施，对回弹法现场检测混凝土强度有一定借鉴作用。

关键词：混凝土强度；检测；回弹法；影响因素Abstract: the concrete quality is an important indicator of the strength of concrete, the rebound method is nondestructive testing the strength of concrete of the commonly used methodOne, it is a simple, flexible, rapid, economy etc. Characteristics. This paper through the analysis of the strength of concrete rebound method) for influence Element, expounds the concrete strength test used method, operation skills and improve the precision of the measures, with the rebound method the field detection the strength of concrete have certain reference.Keywords: the strength of concrete; Detection; The rebound method; Influence factors混凝土是当前乃至将来很长一段时间常用的建筑材料，应用越来越广泛，且有良好的发展前景。

当前，回弹法检测混凝土抗压强度时有可能受到许多因素影响，比如：原材料以及回弹仪等等，对于这些影响因素，必须充分了解，而且尽可能将这些因素造成的影响控制在最小化。

基于此，本文主要从回弹法检测混凝土抗压强度优缺点和适用条件、回弹法检测混凝土抗压强度的方法、影响回弹法检测混凝土抗压强度的主要因素以及检测中的应对措施四个方面进行详细分析，以供大家参考。

就回弹法检测混凝土抗压强度来讲，是现阶段普遍应用的混凝土强度检测方法之一，通常利用回弹仪来回弹混凝土构件，再实施碳化深度检测，借助碳化深度值以及回弹数值，将混凝土强度推定值准确计算出来。

回弹法是利用混凝土表面硬度对混凝土抗压强度进行推定，回弹检测过程是否准确直接关乎检测结果是否准确。

分析回弹检测中的所有影响因素，在检测中严格控制不利因素，能够使检测结果精准性得到大幅度提高。

1回弹法检测混凝土抗压强度优缺点和适用条件1.1优缺点就回弹法来讲，既有优点，又有缺点。

其中，优点包括操作简便，可以很快将混凝土强度精准检测出来，检测成本很低。

根据此方法进行检测，能够批量检测混凝土强度，很快将现场的混凝土质量实际状况和混凝土的浇注水平全面反映出来，真正做到混凝土的生产及浇筑过程管控。

缺点包括其精度很差，必须利用测强曲线，如果混凝土表面和内部质量差异较大，比如：遭受化学腐蚀以及火灾等等，就不建议采用这种方法。

1.2适用条件在回弹法检测中运用的混凝土构件，表面必须是既清洁又平整的，不可以出现麻面以及疏松层等等。

在检测过程中往往碰到一些麻面，所以在回弹前应该使用砂轮磨平，也不可以有残留的粉磨，以免结果过低。

同时，必须确保检测面是非常干燥的，由于其表面的硬度容易受到混凝土的含水率影响，混凝土经过一段时间的水泡后，造成其表面硬度下降。

针对潮湿的混凝土，应该在其表面完全干燥后，又一次检测。

最好采取自然干燥的手段，不可以通过热火的方式，强制迅速干燥，避免灼伤混凝土面层，导致检测结果不够准确。

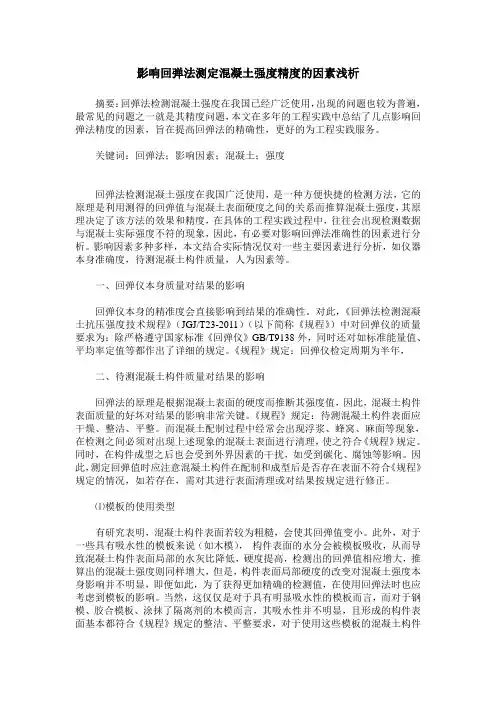

影响回弹法测定混凝土强度精度的因素浅析摘要：回弹法检测混凝土强度在我国已经广泛使用，出现的问题也较为普遍，最常见的问题之一就是其精度问题，本文在多年的工程实践中总结了几点影响回弹法精度的因素，旨在提高回弹法的精确性，更好的为工程实践服务。

关键词：回弹法；影响因素；混凝土；强度回弹法检测混凝土强度在我国广泛使用，是一种方便快捷的检测方法，它的原理是利用测得的回弹值与混凝土表面硬度之间的关系而推算混凝土强度，其原理决定了该方法的效果和精度，在具体的工程实践过程中，往往会出现检测数据与混凝土实际强度不符的现象，因此，有必要对影响回弹法准确性的因素进行分析。

影响因素多种多样，本文结合实际情况仅对一些主要因素进行分析，如仪器本身准确度，待测混凝土构件质量，人为因素等。

一、回弹仪本身质量对结果的影响回弹仪本身的精准度会直接影响到结果的准确性。

对此，《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2011）（以下简称《规程》）中对回弹仪的质量要求为：除严格遵守国家标准《回弹仪》GB/T9138外，同时还对如标准能量值、平均率定值等都作出了详细的规定。

《规程》规定：回弹仪检定周期为半年，二、待测混凝土构件质量对结果的影响回弹法的原理是根据混凝土表面的硬度而推断其强度值，因此，混凝土构件表面质量的好坏对结果的影响非常关键。

《规程》规定：待测混凝土构件表面应干燥、整洁、平整。

而混凝土配制过程中经常会出现浮浆、蜂窝、麻面等现象，在检测之间必须对出现上述现象的混凝土表面进行清理，使之符合《规程》规定。

同时，在构件成型之后也会受到外界因素的干扰，如受到碳化、腐蚀等影响。

因此，测定回弹值时应注意混凝土构件在配制和成型后是否存在表面不符合《规程》规定的情况，如若存在，需对其进行表面清理或对结果按规定进行修正。

⑴模板的使用类型有研究表明，混凝土构件表面若较为粗糙，会使其回弹值变小。

此外，对于一些具有吸水性的模板来说（如木模），构件表面的水分会被模板吸收，从而导致混凝土构件表面局部的水灰比降低，硬度提高，检测出的回弹值相应增大，推算出的混凝土强度则同样增大，但是，构件表面局部硬度的改变对混凝土强度本身影响并不明显，即便如此，为了获得更加精确的检测值，在使用回弹法时也应考虑到模板的影响。

对回弹法检测混凝土抗压强度精确度影响因素的探讨本文探讨了影响回弹法检测混凝土抗压强度精确度的各个相关因素,给出了如何提高回弹法检测混凝土抗压强度精确度的方法，供同行参考。

标签混凝土抗压强度；回弹法；测试精确度回弹法检测混凝土抗压强度因其简便、灵活、准确、快速、经济等特点，是混凝土强度检测中应用最为广泛的检测方法之一。

但回弹法在使用过程中也出现了较多的操作不规范、随意性大、计算方法不当等问题,造成了较大检测误差。

如何保证检测精度,使其在监督检验结构工程和混凝土质量中发挥应有的作用,已成为众多工程建设者所关注的话题。

笔者认为,要提高回弹法的检测精度,应综合考虑以下几个方面因素。

1 回弹法检测的适用条件回弹法是通过回弹仪检测混凝土表面硬度从而推算出混凝土强度的方法,当出现标准养护试件数量不足或未按规定制作试件。

或对试件的检测结果有怀疑时，回弹法是混凝土强度检测最为简便的方法。

1.1 仪器的工作状况1.1.1 水平弹击时，弹击锤脱钩的瞬间，回弹仪的标准功能应为2.207J。

1.1.2 弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，此时弹击锤起跳点相应于指针指示刻度尺上“0”处。

1.1.3 在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2。

只有在回弹仪的工作状况在上述条件下，测试结果才有效。

1.2 使用前的较核。

1.2.1 使用前对回弹仪准确度的较核是提高回弹准确度的前提条件，只有性能良好的回弹仪才能保证测试结果的可靠性。

一般情况下，回弹仪的标准状态应是在洛氏硬度HRC 为60 ±2 的标准钢砧上,垂直向下弹击三次,其平均率定值应为80 ±2 ,否则回弹仪必须进行调整或校验。

1.2.2 在大批量检测时,由于受现场灰粉及回弹仪自身稳定性等因素的影响,随着工作时间的延长,回弹仪的工作状态逐渐低于标准状态。

有时一个批量检测项目检测前后回弹仪率定值的差异较大,从而导致测试结果偏低。
