永磁电机的工作原理永磁同步电机的种类繁多，按照定子绕组感应电动势的波形的不同，可以分为正弦波永磁同步电机(PMSM)和梯形波永磁同步电机。
机床设备组成中触摸屏维修结构上，使用的正弦波永磁同步电机定子由三相绕组以及铁芯构成，电枢绕组常以Y型连接，采用短距分布绕组；气隙场设计为正弦波，以产生正弦波反电动势；转子采用永磁体代替电励磁，根据永磁体在转子上的安装位置不同，正弦波永磁同步电机又分为三类：凸装式、嵌入式和内埋式。
一、电机控制方式目前，三相同步电机现在主要有两种控制方式，一种是他控式(又称为频率开环控制)；另一种是自控式(又称为频率闭环控制)。
他控式方式主要是通过独立控N#l-部电源频率的方式来调节转子的转速不需要知道转子的位置信息，常常采用恒压频比的开环控制方案。
自控式永磁同步电机也是通过改变外部电源的频率来调节转子的转速，与他控式不同，外部电源频率的改变是和转子的位置信息是有联系关系的，转子转速越高，定子通电频率就越高，转子的转速是通过改变定子绕组外加电压(或电流)频率的大小来调节的。
因为自控式同步电机不存在他控式同步电机的失步和振荡问题，并且永磁同步电机永磁体做转子也不存在电刷和换向器，降低了转子的体积和质量，进步了系统的响应速度和调速范围，且具有直流电念头的机能，所以本文采用了自控式交流永磁同步电机。
当把三相对称电源加到三相对称绕组上后，天然会产生同步速的旋转的定子磁场，同步电机转子的转速是与外部电源频率保持严格的同步，且与负载大小不要紧。
二、永磁电机的原理系统采用的是自控式交直交电压型电机控制方式，由整流桥、三相逆变电路、控制电路、三相交流永磁电机和位置传感器构成。
50HZ的市电经整流后，由三相逆变器给电机的三相绕组供电，三相对称电流合成的旋转磁场与转子永久磁钢所产生的磁场相互作用产生转矩，拖动转子同步旋转，通过位置传感器实时读取转子磁钢位置，变换成电信号控制逆变器功率器件开关，调节电流频率和相位，使定子和转子磁势保持不乱的位置关系，才能产生恒定的转矩，定子绕组中的电流大小是由负载决定的。

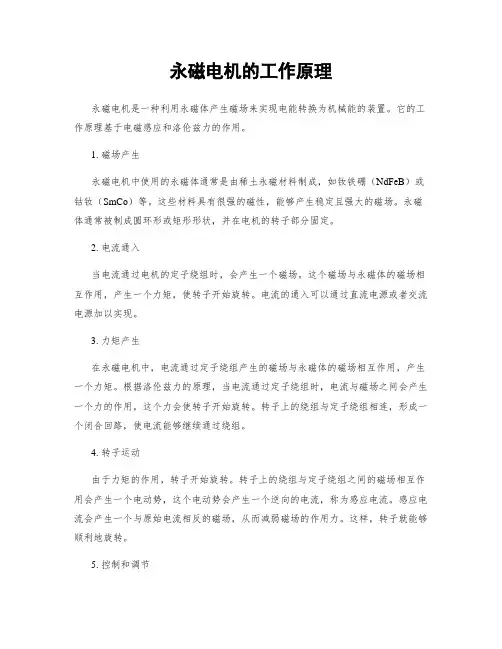

永磁电机的工作原理永磁电机是一种利用永磁体产生磁场来实现电能转换为机械能的装置。
它的工作原理基于电磁感应和洛伦兹力的作用。
1. 磁场产生永磁电机中使用的永磁体通常是由稀土永磁材料制成，如钕铁硼（NdFeB）或钴钕（SmCo）等。
这些材料具有很强的磁性，能够产生稳定且强大的磁场。
永磁体通常被制成圆环形或矩形形状，并在电机的转子部分固定。
2. 电流通入当电流通过电机的定子绕组时，会产生一个磁场。
这个磁场与永磁体的磁场相互作用，产生一个力矩，使转子开始旋转。
电流的通入可以通过直流电源或者交流电源加以实现。
3. 力矩产生在永磁电机中，电流通过定子绕组产生的磁场与永磁体的磁场相互作用，产生一个力矩。
根据洛伦兹力的原理，当电流通过定子绕组时，电流与磁场之间会产生一个力的作用，这个力会使转子开始旋转。
转子上的绕组与定子绕组相连，形成一个闭合回路，使电流能够继续通过绕组。
4. 转子运动由于力矩的作用，转子开始旋转。
转子上的绕组与定子绕组之间的磁场相互作用会产生一个电动势，这个电动势会产生一个逆向的电流，称为感应电流。
感应电流会产生一个与原始电流相反的磁场，从而减弱磁场的作用力。
这样，转子就能够顺利地旋转。
5. 控制和调节为了控制和调节永磁电机的运行，通常会使用控制器或调速器。
控制器可以根据需要调整电机的转速和扭矩。
通过改变电流的大小和方向，可以实现电机的正反转和速度调节。
总结：永磁电机的工作原理是利用永磁体产生的稳定磁场和电流通过定子绕组产生的磁场之间的相互作用，实现电能转换为机械能。
通过控制电流的大小和方向，可以调节电机的转速和扭矩。
永磁电机具有结构简单、效率高、响应快等优点，广泛应用于工业生产和家用电器等领域。
永磁同步电机控制原理在现代工业和日常生活中，电机扮演着至关重要的角色。
其中，永磁同步电机因其高效、高功率密度和良好的调速性能等优点，得到了广泛的应用。
要让永磁同步电机稳定、高效地运行，就需要对其进行精确的控制。
接下来，咱们就来详细了解一下永磁同步电机的控制原理。
永磁同步电机的结构相对简单，主要由定子和转子两部分组成。
定子上有三相绕组，通过通入三相交流电产生旋转磁场。
转子则由永磁体组成，其磁场与定子磁场相互作用，从而实现电机的转动。
要实现对永磁同步电机的控制，关键在于对定子电流的控制。
这是因为定子电流的大小、频率和相位直接决定了电机的运行状态。
在控制方法上，常见的有矢量控制和直接转矩控制两种。
矢量控制是一种较为经典且广泛应用的方法。
它的基本思想是将定子电流分解为励磁电流分量和转矩电流分量。
通过分别控制这两个分量，可以实现对电机磁通和转矩的独立控制。
就好像我们在开车时，既要控制油门来决定速度（类似于转矩），又要控制方向盘来决定方向（类似于磁通）。
具体来说，矢量控制需要先进行坐标变换。
将定子的三相电流通过克拉克变换和帕克变换，转换到旋转的dq 坐标系中。
在这个坐标系下，d 轴表示磁通方向，q 轴表示转矩方向。
然后，根据给定的转速和转矩指令，计算出 d 轴和 q 轴电流的参考值。
再通过电流调节器，控制实际的 d 轴和 q 轴电流跟随参考值。
这样就能实现对电机的精确控制。
直接转矩控制则是另一种有效的控制策略。
它直接对电机的转矩和磁通进行控制，不需要复杂的坐标变换。
通过检测电机的定子电压和电流，计算出电机的转矩和磁通，并与给定值进行比较。
然后根据比较结果，选择合适的电压矢量来控制电机的运行。
这种方法响应速度快，但控制精度相对矢量控制略低。
在实际的控制系统中，还需要考虑各种因素的影响。
例如，电机参数的变化、负载的扰动等。
为了提高系统的稳定性和鲁棒性，通常会采用一些先进的控制策略和技术。
比如，采用自适应控制算法，可以根据电机参数的变化实时调整控制参数，以保证控制性能。
永磁同步电机的矢量控制原理
交流永磁同步电机采用的是正弦波供电方式，它可以消除方波电流突变带来的转矩脉动，其运行稳，动，静态特性好，但控制也比无刷直流电机复杂，需要采用矢量控制技术。
正弦波和方波的区别在于正弦波电流的瞬时值随相位变化。
交流永磁同步电动机的理
想状态是使定子绕组的电流在转子磁场强度最大的位置达到最大，从而使电动机在相同的
输入电流下获得最大的输出转矩。
为了实现这一目标，必须同时控制定子电流的幅值和相位。
振幅和相位构成电流矢量，因此这种控制称为“矢量控制”。
为了对交流电机实施矢量控制，首先需要建立电机的数学模型。
根据矢量控制的理论，交流永磁同步电机的数学模型可以按照以下步骤建立。
① 将三相定子电流合成为统一的合成电流。
②将定子合成电流分解为两相正交流电，完成电流的3-2变换。
③ 将定子坐标系中的两相正交流电转换为定子坐标系。
④ 转子坐标系下的定子电流
平衡方程。
⑤根据转子磁场与定子电流的正交分量建立电机的运行方程。
永磁电机的工作原理永磁电机是一种利用永磁体产生磁场来实现电能转换的电动机。
它的工作原理基于洛伦兹力和磁场相互作用的原理。
1. 磁场产生永磁电机中的磁场是通过永磁体产生的。
永磁体是一种能持续产生磁场的材料，通常使用稀土磁体或永磁合金制成。
当永磁体被加热或通过外部磁场磁化后，它会产生一个固定的磁场。
2. 电流供给永磁电机中的电流通常是通过直流电源供给的。
电流通过电机的线圈，形成一个电流磁场。
这个电流磁场与永磁体的磁场相互作用，产生一个力矩。
3. 力矩产生当电流通过电机的线圈时，线圈中的电流磁场与永磁体的磁场相互作用，产生一个力矩。
根据右手定则，电流方向与磁场方向垂直时，力矩最大。
这个力矩会使电机的转子开始旋转。
4. 转子运动转子是永磁电机中的旋转部分，通常由一组磁极和线圈组成。
当力矩作用于转子时，转子开始旋转。
由于转子上的磁极与永磁体的磁极相互作用，转子会继续旋转，直到达到平衡状态。
5. 输出功率永磁电机的输出功率取决于转子的转速和扭矩。
通过调节电流的大小和方向，可以控制转速和扭矩。
输出功率可以通过机械轴上的负载来完成工作，例如驱动风扇、泵或机械传动系统。
总结：永磁电机通过永磁体产生的磁场和电流磁场之间的相互作用来实现电能转换。
当电流通过电机的线圈时，产生的电流磁场与永磁体的磁场相互作用，产生一个力矩，使转子开始旋转。
通过调节电流的大小和方向，可以控制转速和扭矩，实现对输出功率的调节。
永磁电机因其高效率、高功率密度和快速响应等特点，在许多应用领域得到广泛应用，如电动车、工业机械和家用电器等。
永磁电机的工作原理永磁电机是一种利用永磁体产生磁场来实现电能转换的电机。
它是一种新型的电机，具有体积小、重量轻、效率高、响应速度快等优点，因此在工业生产和生活中得到了广泛的应用。
在本文中，我们将详细介绍永磁电机的工作原理。
永磁电机的工作原理可以简单地理解为利用永磁体产生的磁场与电流产生的磁场相互作用，从而产生力矩，驱动电机转动。
永磁电机通常由定子和转子两部分组成。
定子上通常布置有线圈，而转子上则布置有永磁体。
当电流通过定子线圈时，产生磁场，这个磁场与永磁体产生的磁场相互作用，从而产生力矩，驱动转子转动。
永磁电机的工作原理可以通过以下几个方面来详细解释：1. 磁场相互作用原理永磁电机中，永磁体产生的磁场与定子线圈中产生的磁场相互作用，从而产生力矩。
这是永磁电机能够实现电能转换的基本原理。
当电流通过定子线圈时，产生的磁场会与永磁体产生的磁场相互作用，根据洛伦兹力的作用原理，产生力矩，从而驱动转子转动。
2. 磁场控制原理永磁电机的磁场是通过永磁体产生的，因此可以通过控制永磁体的磁场强度来实现对电机的控制。
通常情况下，可以通过改变定子线圈中的电流来改变磁场的强度，从而实现对电机的转速和转矩的控制。
3. 反电动势原理永磁电机在工作过程中会产生反电动势。
当电机转动时，磁场会随之变化，从而产生反电动势。
这个反电动势会影响电机的电流和转矩，因此在设计永磁电机时需要考虑这一因素，以实现电机的稳定工作。
4. 调速控制原理永磁电机可以通过改变定子线圈中的电流来实现调速控制。
通过改变电流的大小和方向，可以改变磁场的强度和方向，从而实现对电机转速的控制。
这为永磁电机在不同工况下的应用提供了便利。
总之，永磁电机的工作原理是通过永磁体产生的磁场与定子线圈中产生的磁场相互作用，从而产生力矩，驱动电机转动。
同时，通过控制磁场的强度和方向，可以实现对电机的转速和转矩的控制。
这些原理为永磁电机在工业生产和生活中的应用提供了基础，也为其未来的发展提供了潜力。
永磁电机的工作原理引言概述：永磁电机是一种使用永磁体作为励磁源的电机，具有高效率、高功率密度和快速响应等优点，被广泛应用于各种电动车辆、家用电器和工业设备中。
了解永磁电机的工作原理对于电机的设计和应用至关重要。
一、永磁电机的基本结构1.1 永磁体：永磁电机的关键部件是永磁体，通常采用稀土永磁材料如钕铁硼。
1.2 定子：永磁电机的定子包括定子铁芯和定子绕组，定子绕组通常为三相绕组。
1.3 转子：永磁电机的转子包括转子铁芯和永磁体，永磁体固定在转子上。
二、永磁电机的工作原理2.1 磁场产生：永磁体在电机中产生恒定的磁场，这个磁场是电机工作的基础。
2.2 电磁感应：当定子绕组通电时，会在定子绕组周围产生磁场，与永磁体的磁场相互作用产生电磁力。
2.3 电机转动：由于电磁力的作用，转子受到力的作用开始转动，从而驱动电机的转动。
三、永磁电机的控制方式3.1 直流控制：通过调节直流电压和电流来控制电机的转速和扭矩。
3.2 矢量控制：通过对电机的电流和磁场进行矢量控制，实现精确的转速和扭矩控制。
3.3 空间矢量调制：通过调节电机的相电流波形和频率，实现电机的高效率和低噪音运行。
四、永磁电机的优势4.1 高效率：永磁电机具有高效率和高功率密度，能够实现更低的能耗和更高的性能。
4.2 高响应速度：永磁电机响应速度快，能够实现快速启动和停止。
4.3 长寿命：由于永磁体的稳定性和耐用性，永磁电机具有较长的使用寿命。
五、永磁电机的应用领域5.1 电动车辆：永磁电机被广泛应用于电动汽车、电动自行车等交通工具中。
5.2 家用电器：永磁电机在家用电器如洗衣机、冰箱等中得到广泛应用。
5.3 工业设备：永磁电机在各种工业设备如风力发电机、机床等中发挥重要作用。
结论：永磁电机的工作原理基于永磁体和电磁感应的相互作用，通过控制方式实现精确的转速和扭矩控制。
永磁电机具有高效率、高响应速度和长寿命等优点，在各种应用领域都有着广泛的应用前景。

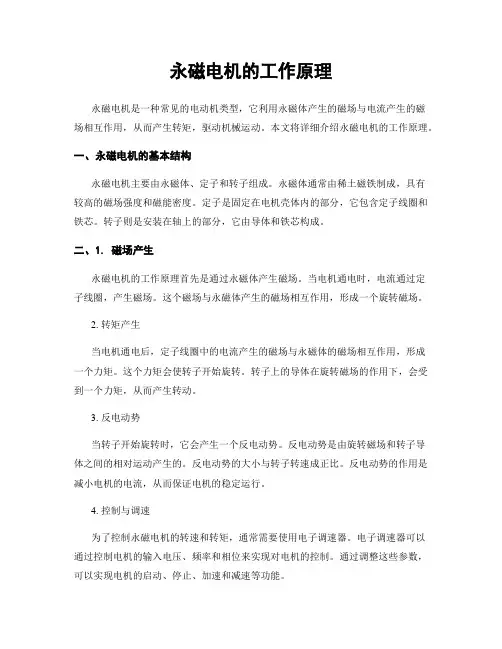

永磁电机的工作原理永磁电机是一种常见的电动机类型，它利用永磁体产生的磁场与电流产生的磁场相互作用，从而产生转矩，驱动机械运动。
本文将详细介绍永磁电机的工作原理。
一、永磁电机的基本结构永磁电机主要由永磁体、定子和转子组成。
永磁体通常由稀土磁铁制成，具有较高的磁场强度和磁能密度。
定子是固定在电机壳体内的部分，它包含定子线圈和铁芯。
转子则是安装在轴上的部分，它由导体和铁芯构成。
二、1. 磁场产生永磁电机的工作原理首先是通过永磁体产生磁场。
当电机通电时，电流通过定子线圈，产生磁场。
这个磁场与永磁体产生的磁场相互作用，形成一个旋转磁场。
2. 转矩产生当电机通电后，定子线圈中的电流产生的磁场与永磁体的磁场相互作用，形成一个力矩。
这个力矩会使转子开始旋转。
转子上的导体在旋转磁场的作用下，会受到一个力矩，从而产生转动。
3. 反电动势当转子开始旋转时，它会产生一个反电动势。
反电动势是由旋转磁场和转子导体之间的相对运动产生的。
反电动势的大小与转子转速成正比。
反电动势的作用是减小电机的电流，从而保证电机的稳定运行。
4. 控制与调速为了控制永磁电机的转速和转矩，通常需要使用电子调速器。
电子调速器可以通过控制电机的输入电压、频率和相位来实现对电机的控制。
通过调整这些参数，可以实现电机的启动、停止、加速和减速等功能。
三、永磁电机的优势永磁电机相比传统的感应电机具有以下优势：1. 高效率：由于永磁电机没有励磁损耗，因此具有较高的效率。
在一些高效率要求的应用中，如电动汽车、风力发电等，永磁电机被广泛应用。
2. 高转矩密度：永磁电机由于具有较高的磁能密度，可以在相同体积下产生更大的转矩。
这使得永磁电机在一些对功率密度要求较高的应用中具有优势。
3. 快速响应：永磁电机具有较低的转动惯量，可以实现快速启动和停止。
这使得永磁电机在需要频繁启动和停止的应用中具有优势，如机床、机器人等。
4. 紧凑结构：由于永磁电机具有高转矩密度，可以在较小的空间内实现较大的输出功率。
