桥梁支座更换工程装备液压系统研究

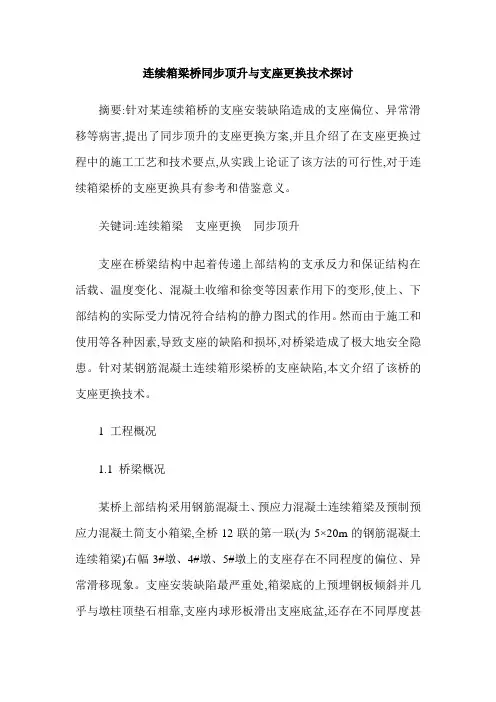

连续箱梁桥同步顶升与支座更换技术探讨摘要:针对某连续箱桥的支座安装缺陷造成的支座偏位、异常滑移等病害,提出了同步顶升的支座更换方案,并且介绍了在支座更换过程中的施工工艺和技术要点,从实践上论证了该方法的可行性,对于连续箱梁桥的支座更换具有参考和借鉴意义。

关键词:连续箱梁支座更换同步顶升支座在桥梁结构中起着传递上部结构的支承反力和保证结构在活载、温度变化、混凝土收缩和徐变等因素作用下的变形,使上、下部结构的实际受力情况符合结构的静力图式的作用。

然而由于施工和使用等各种因素,导致支座的缺陷和损坏,对桥梁造成了极大地安全隐患。

针对某钢筋混凝土连续箱形梁桥的支座缺陷,本文介绍了该桥的支座更换技术。

1 工程概况1.1 桥梁概况某桥上部结构采用钢筋混凝土、预应力混凝土连续箱梁及预制预应力混凝土简支小箱梁,全桥12联的第一联(为5×20m的钢筋混凝土连续箱梁)右幅3#墩、4#墩、5#墩上的支座存在不同程度的偏位、异常滑移现象。

支座安装缺陷最严重处,箱梁底的上预埋钢板倾斜并几乎与墩柱顶垫石相靠,支座内球形板滑出支座底盆,还存在不同厚度甚至反方向的楔形块。

(如图1图2)2 支座安装缺陷及成因分析现场调查发现,在偏位、球形体滑移的支座处,发现箱梁与支座上预埋钢板之间有楔形块,而在原设计中并没有。

且楔形块的形状不规则,尺寸也不同。

导致上预埋钢板相对于垫石存在不同大小的夹角。

根据调查分析得出,该缺陷是由施工质量问题所引起的。

箱梁采用满堂支架现浇工艺,支座上的钢板在箱梁钢筋绑扎时预埋,但在混凝土浇筑过程中由于焊接质量问题或混凝土振捣不当等可能原因发生了上预埋钢板下沉、倾斜现象,导致了钢板处漏浆,形成目前所见的外露楔形块。

由于支座上预埋钢板与垫石顶面不平行,使得桥梁卸架后支座立即发生了移动,导致纵向和横向的偏移,目前箱梁支承中心线与支座中心线不一致,加上受温度影响,导致支座上下钢板、不锈钢板与球板错位较大,同一桥墩处各墩柱上的支座受力不均匀。

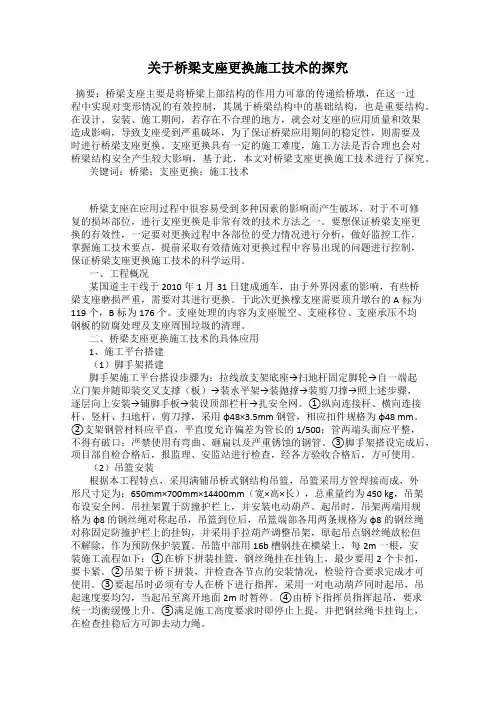

关于桥梁支座更换施工技术的探究摘要：桥梁支座主要是将桥梁上部结构的作用力可靠的传递给桥墩，在这一过程中实现对变形情况的有效控制，其属于桥梁结构中的基础结构，也是重要结构。

在设计、安装、施工期间，若存在不合理的地方，就会对支座的应用质量和效果造成影响，导致支座受到严重破坏，为了保证桥梁应用期间的稳定性，则需要及时进行桥梁支座更换。

支座更换具有一定的施工难度，施工方法是否合理也会对桥梁结构安全产生较大影响，基于此，本文对桥梁支座更换施工技术进行了探究。

关键词：桥梁；支座更换；施工技术桥梁支座在应用过程中很容易受到多种因素的影响而产生破坏，对于不可修复的损坏部位，进行支座更换是非常有效的技术方法之一。

要想保证桥梁支座更换的有效性，一定要对更换过程中各部位的受力情况进行分析，做好监控工作，掌握施工技术要点，提前采取有效措施对更换过程中容易出现的问题进行控制，保证桥梁支座更换施工技术的科学运用。

一、工程概况某国道主干线于2010年1月31 日建成通车，由于外界因素的影响，有些桥梁支座磨损严重，需要对其进行更换。

于此次更换橡支座需要顶升墩台的A标为119个，B标为176个。

支座处理的内容为支座脱空、支座移位、支座承压不均钢板的防腐处理及支座周围垃圾的清理。

二、桥梁支座更换施工技术的具体应用1、施工平台搭建（1）脚手架搭建脚手架施工平台搭设步骤为：拉线放支架底座→扫地杆固定脚轮→自一端起立门架并随即装交叉支撑（板）→装水平架→装抛撑→装剪刀撑→照上述步骤，逐层向上安装→铺脚手板→装设顶部栏杆→扎安全网。

①纵向连接杆、横向连接杆、竖杆、扫地杆、剪刀撑，采用φ48×3.5mm 钢管，相应扣件规格为φ48 mm。

②支架钢管材料应平直，平直度允许偏差为管长的 1/500；管两端头面应平整，不得有破口；严禁使用有弯曲、砸扁以及严重锈蚀的钢管。

③脚手架搭设完成后，项目部自检合格后，报监理、安监站进行检查，经各方验收合格后，方可使用。

桥梁支座更换施工方法探讨随着时间的推移，大部分桥梁的支座都会经历老化和磨损的过程。

一旦支座损坏或失效，会对桥梁的稳定性和安全性造成极大的威胁，因此更换支座成为提高桥梁安全性的必要手段。

本文就桥梁支座更换的施工方法进行探讨。

一、支座更换的影响桥梁支座负责承担桥梁的荷载，支撑桥墩和桥面板。

当支座失效或损坏时，桥梁的荷载可能会超过预期值，从而引发严重的事故。

此外，支座老化还会导致桥梁的变形和不平整，从而影响车辆行驶的舒适性和安全性。

二、支座更换的施工步骤1.预处理在进行支座更换之前，需要对桥梁进行详细的检查和评估，以确保新的支座能够满足桥梁的荷载要求，并适应桥梁的变形和伸缩。

这涉及到桥梁的复杂结构分析和质量检测，需要借助专业的工具和技术来实现。

2.拆除旧支座拆除旧支座是支座更换的关键步骤之一。

因为支座通常位于桥梁主梁与桥墩之间，所以拆除旧支座需要在高空或水中进行，需要使用吊装设备和专业的支撑工具来支撑桥梁和保证施工人员的安全。

3.安装新支座安装新支座是一项复杂的过程，需要考虑支座与主梁和桥墩的精准对接，调整支座的高度、角度和位置，确保新支座能够正常工作。

同时还需要考虑进一步的加强和稳定措施，如增加支撑、加固梁体等。

4.检查和测试在安装新支座之后，需要进行各种检查和测试，以确认支座的工作状态和桥梁的荷载容量。

这包括支座的动态荷载测试、位移监测和基础摇摆测试等，需要依赖高端的测量工具和仪器来完成。

三、支座更换的注意事项1. 施工安全支座更换是一项高空或水中作业，施工人员需要注意自身的安全。

必须严格遵守安全规范，佩戴好安全设备，确保操作无误，也要注重环境保护，避免对周围环境产生负面影响。

2. 质量保证支座的质量直接关系到桥梁的稳定和安全，所以在更换支座时必须选择优质的支座产品，并严格按照相关的国家标准和技术规范进行安装。

3. 施工期限支座更换通常需要对桥梁进行较长时间的封闭和交通管制，对于行车流量大的桥梁来说，会对周边交通产生较大的影响。
