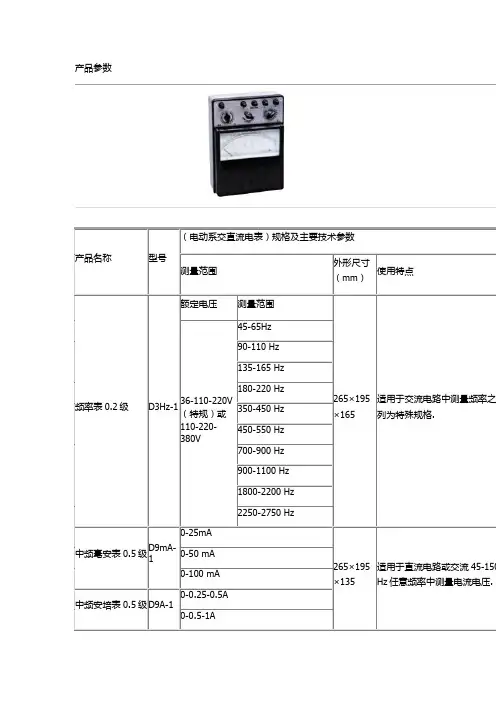

产品参数
产品名称 型号 （电动系交直流电表）规格及主要技术参数
测量范围 外形尺寸（mm） 使用特点
频率表0.2级 D3Hz-1 额定电压 测量范围
265×195×165 适用于交流电路中测量频率之列为特殊规格. 36-110-220V（特规）或110-220-380V 45-65Hz
90-110 Hz
135-165 Hz
180-220 Hz
350-450 Hz
450-550 Hz
700-900 Hz
900-1100 Hz
1800-2200 Hz
2250-2750 Hz
中频毫安表0.5级 D9mA-1 0-25mA
265×195×135 适用于直流电路或交流45-150Hz任意频率中测量电流电压. 0-50 mA
0-100 mA
中频安培表0.5级 D9A-1 0-0.25-0.5A
0-0.5-1A 0-2.5-5A
0-5-10A
中频伏特表0.5级 D9V-1 0-15-30V
0-50-100V
0-75-150V
0-125-250V
0-150-300V
0-250-500V
0-300-600V
中频瓦特表0.5级 D9W-1 电流量限 电压量限
265×195×135 适用于直流电路或交流45-150Hz任意频率中测量电流电压. 0-0.15-0.3A
0-50-100V 0-0.25-0.5A
0-0.5-1A
0-2.5-5A
0-5-10A
0-0.15-0.3A
0-100-200V 0-0.25-0.5A
0-0.5-1A
0-2.5-5A
0-5-10A
0-0.15-0.3A
0-0.25-0.5A
0-0.5-1A
0-75-150V 0-2.5-5A
0-5-10A
中频瓦特表0.5级 D9W-1 电流量限 电压量限 265×195×135 适用于直流电路或交流45-150Hz任意频率中测量电流电压. 0-0.15-0.3A 0-150-300V 0-0.25-0.5A
第 1 页 共 3 页 三相功率测量实验故障及排除总结
在进行三相功率测量实验过程中，常常会遇到一些仪器故障，以下是一瓦特表法、二瓦特表法和无功功率测量中常见的故障现象及排除方法的总结：
一、一瓦特表法常见故障及排除方法：
仪表指示不稳定或跳动：
可能原因：测量电路接触不良，导致电流和电压波动。
排除方法：检查连接线路是否松动或接触不良，并重新连接。
仪表读数偏低或偏高：
可能原因：误差造成的，需要进行校准，或测量电路中的元件损坏。
排除方法：进行校准，如果仍然存在问题，需要更换损坏的元件。
仪表失灵或无法使用：
可能原因：仪表本身故障。
排除方法：更换或修理仪表。
安全保护措施：
在进行实验前确保测量设备完好并经过校准。
在操作时注意安全，禁止触碰裸露的导线和元件。
二、二瓦特表法常见故障及排除方法：
仪表显示错误： 第 2 页 共 3 页 可能原因：温度变化引起的误差。
排除方法：将仪器放置一段时间使其恢复到常温状态。
计算结果与预期值不符：
可能原因：输入参数设置错误或测量电路问题。
排除方法：重新检查参数设置和连接线路。
部分数字无法正常显示：
可能原因：LCD屏幕损坏。
排除方法：更换LCD屏幕。
安全保护措施：
在进行实验前确保测量设备完好并经过校准。
在操作时注意安全，禁止触碰裸露的导线和元件。
三、无功功率测量常见故障及排除方法：
仪表读数不稳定或跳动：
可能原因：电源波动。
排除方法：更换电源或使用稳压器。
仪表显示异常：
可能原因：测量电路中的元件损坏。
排除方法：更换损坏的元件。
测试结果与预期值不符：
可能原因：输入参数设置错误或连接线路问题。
排除方法：重新检查参数设置和连接线路。 第 3 页 共 3 页 安全保护措施：
在进行实验前确保测量设备完好并经过校准。
在操作时注意安全，禁止触碰裸露的导线和元件。
在进行高压测试时应戴上绝缘手套和鞋子，并使用合适的防护装置。
三相电路功率的测量实验原理
1.对于三相四线制供电的三相星形连接的负载(即 Y0 接法),可用一个功率表
测量各相的有功功率 PU，PV，PW，则三相负载的总有功功率
∑P=PU+PV+PW。这就是一瓦特表法，如图 1 所示。若三相负载是对称的，
则只要测量一相的功率，再乘以 3 即可得到三相总的有功功率。
2.三相三线制供电系统中，不论三相负载是否对称，也不论负载是星形接法
还是三角形接法，都可以用二瓦特表法测量三相负载的总有功功率。测量线路
如图 2 所示。若负载为感性或容性，且当相位差Φ=60°时，线路中的
一只功率表的指针将反偏(数字式功率表将出现负读数)，这时应将功率表电流
线圈的两个接线端子调换(不可调换电压线圈接线端子)，其读数记为负值。而
三相总的有功功率∑P=P1+P2(此处是代数和)。
在图 2 中，功率表 W1 的电流线圈串联接入 U 线，通过线电流 IA， 加在功
率表 w1 电压线圈的电压为 Uuw;功率表 W2 的电流线圈串联接入 V 线，通过线
电流 IV，加在功率表 w2 电压线圈的电压为 UVW;在这样的连接方式下，我们
来证明两个功率表的读数之代数和就是三相负载的总有功功率。
图 1 一瓦特表法测量三相功率示意图
图 2 二瓦特表法测量三相功率示意图
在三相电路中，若三相负载是星形连接，则各相负载的相电压在此用
UU,UV,UW 表示。若三相负载是三角形连接，可用一个等效的星形连接的负载
来代替，则 UU,UV,UW 表示代替以后二相电路的负载的相电压。
因为 UUW=UU-UW， UVW=UV-UW
所以 IUUUW+IVUVW=IU(UU-UW)+IV(UV-UW)=IUUU+IVUV-(IU+IV)UW
由于在这里讨论的是三相二线制电路，故有

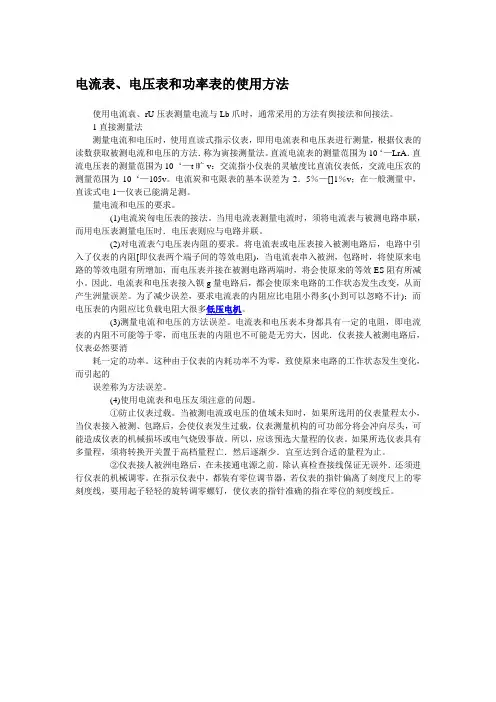

电流表、电压表和功率表的使用方法
使用电流袁、rU压表测量电流与Lb爪时，通常采用的方法有舆接法和间接法。
1直接测量法
测量电流和电压时，使用直读式指示仪表，即用电流表和电压表进行测量，根据仪表的读数获取被测电流和电压的方法．称为寅接测量法。直流电流表的测量范围为10‘—LrA．直流电压表的测量范围为10‘—t旷v：交流指小仪表的灵敏度比直流仪表低，交流电压农的测量范围为10‘—105v。电流炭和屯限表的基本误差为2．5％—[]1％v；在一般测量中，直读式电1—仪表已能满足测。
量电流和电压的要求。
(1)电流炭匈电压表的接法。当用电流表测量电流时，须将电流表与被测电路串联，而用电压表测量电压时．电压表则应与电路并联。
(2)对电流表勺电压表内阻的要求。将电流表或电压表接入被测电路后，电路中引入了仪表的内阻[即仪表两个端子间的等效电阻)，当电流表串入被洲，包路时，将使原来电路的等效电阻有所增加，而电压表并接在被测电路两端时，将会使原来的等效ES阻有所减小。因此．电流表和电压表接入钡g量电路后，都会使原来电路的工作状态发生改变，从而产生洲量误差。为了减少误差，要求电流表的内阻应比电阻小得多(小到可以忽略不计)；而电压表的内阻应比负载电阻大很多低压电机。
(3)测量电流和电压的方法误差。电流表和电压表本身都具有一定的电阻，即电流表的内阻不可能等于零，而电压表的内阻也不可能是无穷大，因此．仪表接人被测电路后，仪表必然要消
耗一定的功率。这种由于仪表的内耗功率不为零，致使原来电路的工作状态发生变化，而引起的
误差称为方法误差。
(4)使用电流表和电压友须注意的问题。
①防止仪表过载。当被测电流或电压的值域未知时，如果所选用的仪表量程太小，当仪表接入被测、包路后，会使仪表发生过载，仪表测量机构的可功部分将会冲向尽头，可能造成仪表的机械损坏或电气烧毁事故。所以，应该预选大量程的仪表。如果所选仪表具有多量程，须将转换开关置于高档量程亡．然后逐渐少．宜至达到合适的量程为止。
