某拱坝除险加固初步设计

  • 格式：doc
  • 大小：407.00 KB
  • 文档页数：35

第一章 综合说明

1.1概况

1.1.1水库基本情况

高桥坑水库位于梅县松源镇豪秀村，距梅县新县城约82km，所属松源河水系，水库始建于1982年，坝址以上集雨面积1.5km2，河流长度2.0km，河流坡降J为0.198，流域内大部分为高丘区，土壤以砂壤土为主，植被良好，无工业等污染，水质较好。水库总库容15.04万方,属小(二)型水库。该水库主要是起防洪及灌溉农田、果树等作用。

本工程的任务是根据高桥坑水库《水库大坝安全检查情况报告书》安全检查结果，对水库大坝、溢洪设施、输水设施等建筑物存在问题进行除险加固，消除工程隐患，提高本工程的防洪抗灾能力，达到国家规定的安全标准，保证水库能安全运行，确保水库下游人民群众生命财产安全，充分发挥工程效益。

1、该水库大坝坝型为浆砌石拱坝，土坝坝顶高程为69.0m；坝顶长57m，坝顶宽2.2 m～4m；最低河床高程53m，最大坝高16m；迎水坡垂直，背水坡坡度为1：0.3。

2、溢洪设施：水库溢洪道位于大坝中部，泄洪方式为开敞式实用堰泄洪，总宽度25m，溢洪道堰顶高程为67.00m；边墙及底板衬砌破损严重，末端设有消能设施。

3、输水涵管：输水涵管为钢筋混凝土圆管，直径为0.8m，涵头高程55.00m，涵管长25m，配备相应的手动启闭机。 4、水库特征值：水库原设计灌溉面积为600亩。正常水位为67m，相应正常库容12.758m3；死水位55.00m，死库容1万m3。

1.1.2水文气象

高桥坑水库所在松源河水系无实测雨量及水文资料，所用水文水利计算资料来自《广东省暴雨参数等值线》及《广东省暴雨径流查算图表》。

高桥坑水库集雨面积F=1.5km2，河流长度L=2km，河床坡降J=0.198，经现场勘查，集水区域下垫面土壤植被中等，以针叶林为主的灌木丛，土壤以砂壤土为主，透水性能中等，河床可见裸露岩石。

梅县属亚热带季风气候，温差较大，多年平均气温为21.2℃，极端最高气温为39.5℃，极端最底气温为-7.5℃，降雨量充沛，但年内分配不均，春旱夏涝，特别是冬半年即10月至次年3月，雨量稀少，较为干旱。夏半年4--9月雨量较集中，容易造成洪涝灾害。多年平均降雨量为1500mm，多年平均径流深700mm，多年平均最大风速为13m/s。

1.1.3工程地质

高桥坑水库位于梅县松源镇大水坝村，据现场勘查，该地区属高山丘陵型地貌，水库坝体两肩山体雄厚，河谷呈“U”字型，大坝两肩山势较高，库区内植被发育良好，山体表层基本为残坡积土层覆盖。工程所在区地震烈度为Ⅵ等。

根据区域地质资料，区内出露地层较为简单，主要有第四系、泥盆系地层。在库区的范围内未发现有构造活动等。工程所在区地震烈度为Ⅵ等。高桥坑水库除险加固工程，需少量天然建筑材料，砂、石料用量很少，采用外购。 1.1.4工程特性表

水库特性表

序号及项目 单位 数量或名称

备 注

加固前 加固后

一、水文

1、集水面积△ km2 1.5 1.5

2、设计洪水标准△ P(%) 不详 5

3、设计洪水流量△ m3/s 不详 52.1

4、校核洪水标准△ P(%) 不详 0.5

5、校核洪水流量△ m3/s 不详 71.1

6、施工导流 P(%)

7、施工导流 m3/s

二、水库

1、校核洪水位△ m 不详 68.05

2、设计洪水位△ m 不详 67.84

3、正常蓄水位△ m 67 67

4、死水位△ m 55 55

5、校核洪水相应库容△ 104m3 不详 15.04

6、设计洪水相位库容△ 104m3 不详 14.6

7、正常蓄水相应库容△ 104m3 12.758 12.758

8、死库容△ 104m3 0.5 0.5 三、下泄流量

1、校核洪水位下泄流量 m3/s 不详 60.4

2、设计洪水位下泄流量 m3/s 不详 43.1

四、工程效益

1、捍卫人口 人 1000 1000

2、捍卫耕地 公顷 800 800

3、灌溉面积 亩 600 600

4、供水 m3/d 无 无

5、发电装机 kw 无 无

五、主要建筑物

（一）挡水建筑物

A、主坝

1、型式△ 浆砌石拱坝 浆砌石拱坝

2、顶部（防浪墙顶）高程 m 69 69

3、最大坝高△ m 16 16

4、坝顶宽度△ m 2.2～4 2.2～4

5、坝顶长度△ m 57 57

B、副坝 无 无

1、型式△

2、顶部（防浪墙顶）高程 m

3、最大坝高△ m 4、坝顶宽度△ m

5、坝顶长度△ m

（二）输水建筑物

1、型式△ 钢筋砼圆管 钢筋砼圆管

2、断面尺寸△ m 0.8 0.8

3、长度△ m 25 25

4、闸门型式 铸铁盖板 铸铁盖板

（三）泄水建筑物

1、型式△ 实用堰 实用堰

2、堰顶高程△ m 67 67

3、过水净宽△ m 25 25

4、溢流段长度 m 6.5 6.5

5、消能方式△ 挑流 挑流

6、闸门型式 无 无

1.2工程存在问题

根据检查小组的检查情况及意见，水库存在的主要问题分述如下：

1.2.1大坝存在问题

1、大坝坝体有较明显的渗漏。

2、由于当时施工工艺等原因，坝基有较明显的渗漏现象。

3、坝顶砼护栏破旧，失去了其作用。

4、坝顶批挡破损严重，后坡未批挡。

1.2.2溢洪道存在的问题 1、原溢流面砼和挑坎破损严重。

2、溢洪道原有侧墙水泥砂浆批挡部分脱落。

1.2.3输水涵管存在的问题

涵头及启闭设施均老化破损不能正常使用。拉杆房屋顶漏水严重。涵头侧冲刷较严重，需要加强护岸。

1.2.4其它设施存在问题

原管养房破旧；仍有3km防汛道路不同，1km防汛道路破烂难行；缺少观测设备和防汛物料；未配置小型水库动态监管系统。

1.3加固采用的工程等级和洪水标准

1.3.1工程等级

根据国家行业标准《水利水电工程等级划分及洪水标准》（SL252-2000），查得梅县松源镇高桥坑水库属Ⅴ等工程，主要建筑物按5级设计，次要建筑物按5级设计。

1.3.2洪水标准

永久性挡水和泄水建筑物，设计洪水采用20年一遇，校核洪水采用200年一遇。

1.4除险加固项目及措施

1.4.1大坝加固措施

前坡面新建砼面板防渗，用锚筋和钢筋网与原坝体固定。拆除原有护栏并新建镀锌钢管护栏。大坝进行坝基防渗灌浆。坝顶和后坡重新批挡。

1.4.2溢洪道加固措施

拆除原有溢流面砼并重新浇筑。拆除侧墙批挡并重新批挡。 1.4.3输水设施加固措施

维修涵头、拉杆支墩、步级；更换拉杆启闭机和涵头盖板；完善护岸砼。

1.4.4其它设施加固措施

重建管养房，管养房建成后，并备置观测设施、交通工具和防汛备料。配置小型水库动态监管系统。维修从豪秀村村至水库坝顶1km防汛道路，新开防汛道路3km。完善坝顶钢结构人行便桥。

1.5工程投资概算

1.5.1建筑工程量

主要工程量：土方明挖0.2万m3、土石方填筑0.004万m3、石方明挖0.004万m3、混凝土391.2m3、模板931 m2、钢筋制安921ｔ、固结灌浆459.3ｍ。主要材料用量：水泥156.66t、钢筋6.94t、碎石347.54 m3、块石41.47m3、砂279.22m3。

1.5.2工程投资

高桥坑水库除险加固工程总投资233.98万元，其中：建筑工程费138.67万元，金属结构设备及安装工程费3.57万元，临时工程费25.17万元，预备费11.14万元，专项费用55.43万元。(详见工程投资概算表)

1.5.3资金筹措

本工程总投资233.98万元，由于梅县是边远山区县，所以该工程项目实施资金要求国家投资187万元，其余的46.98万元由我县自筹解决。

1.6工程效益

该水库灌溉面积600亩，改善灌溉面积100亩，捍卫下游人口1000多人，房屋800多间，捍卫耕地800亩。水库下游为松源镇豪秀村所在地，还有供水、交通道路等基础设施。如果水库失事，将危及下游人民群众生命财产安全，为保证水库工程安全运行，发挥工程效益，对水库进行除险加固是十分必要和迫切的。

本工程任务是对水库大坝、溢洪设施、输水设施等建筑物进行除险加固，消除工程隐患，提高防洪抗灾能力，达到国家规定的安全标准，保证水库能安全运行，以确保水库下游人民生命财产安全及充分发挥工程效益。

第二章 水文水利计算

2.1工程等级及洪水标准

根据国家行业标准《水利水电工程等级划分及洪水标准》（SL252－2000），本工程等级为Ⅴ等。永久性水工建筑物级别：主要建筑物为5级，次要建筑物和临时性水工建筑物为5级。防洪标准：设计洪水重现期为20年（P＝5%），校核洪水重现期为200年（P＝0.5%），临时性水工建筑物洪水重现期为5年（P=20%）。

2.2工程水文计算

2.2.1基本资料

高桥坑水库集雨面积F=1.5km2，河流长度L=2km，河床坡降J=0.198，经现场勘查，集水区域内下垫面土壤植被发育中等，库区山体表层基本为残坡积土层覆盖，水土流失少，透水性能中等。

本工程属小（二）型水库工程，现分别计算频率P＝5%和P＝0.5%的洪水过程线，以P＝5%为水库设计频率，P＝0.5%为水库校核频率。由广东省水文局于2003年编制的《广东省暴雨参数等值线图》及1991年编制的《广东省暴雨径流查算图表使用手册》查算暴雨参数，采用《广东省小汇流水面积设计洪水计算方法——推理公式》（微机版）应用软件进行计算洪水。

基本资料由广东省水文局于2003年编制的《广东省暴雨参数等值线图》及1991年编制的《广东省暴雨径流查算图表使用手册》查得，列于下表：

合集下载

某水库初步设计(完整版)

某水库初步设计(完整版)

某水库初步设计(完整版)

- 2 - 1 综合说明

1.1 简述

东方红水库位于安徽省马鞍山市当涂县太白镇永宁行政村境内，座落于长江流域姑溪河支流上。大坝始建于1976年10月，1977年4月完工，是一座以灌溉为主的小（2）型水库。水库位置见图1.1-1。

东方红水库枢纽工程由大坝、溢洪道、放水涵洞等组成。水库集水面积0.485 km2，总库容16万m3，调洪库容2.9万m3，兴利库容11.1万m3，死库容2.0万m3。校核洪水位39.5m（假定高程系统，下同），设计洪水位39.2m，正常蓄水位36.5m，汛期限制水位37.5m，死水位32.0m，大坝坝顶高程40.5m 。

2011年12月由当涂县水利局组织专家对东方红水库进行了安全复核，确定水库防洪标准为20年一遇洪水设计、200年一遇洪水校核。2012年2月，当涂县水利局组织专家对初步设计进行评审（评审意见附后）。

本次除险加固在万分之一的地形图上对水库流域参数重新进行了量算。东方红水库坝址以上集水面积0.49km2，干流河道长0.81km，河道平均坡度为57.95‰，流域平均宽度0.60km。20年一遇的设计水位为39.11m，200年一遇的校核水位为39.57m。坝体、泄洪设施及管理设施等存在一定的安全隐患，主要是：

（1）大坝始建于上世纪70年代，为均质土坝，主要由人工挑筑而成。由于当时施工条件、技术落后，大坝只进行了部分清基。大坝施工质量均达不到现行规范及设计要求，输、泄建筑物现状存在一定的安全隐患，放水涵洞及溢洪道等工程质量差；放水涵洞漏水；放水涵为Φ200铸铁管，启闭机已损坏，并未建启闭机房。下游消能防冲设施有部分损坏。

（2）坝基出现渗漏、两坝肩出现绕渗现象，影响大坝安全运行，需进行截渗处理。

（3）大坝迎水面护坡为砼预制块护砌，目前护砌至39.5m高程，由于湖面广，风浪较大，需将护坡砌至坝顶。

（4）大坝背水坡无排水系统，大坝无反滤排水设施，并且缺少必要的大坝安全监测设施，防汛防汛交通、通讯及管理设施不完善。

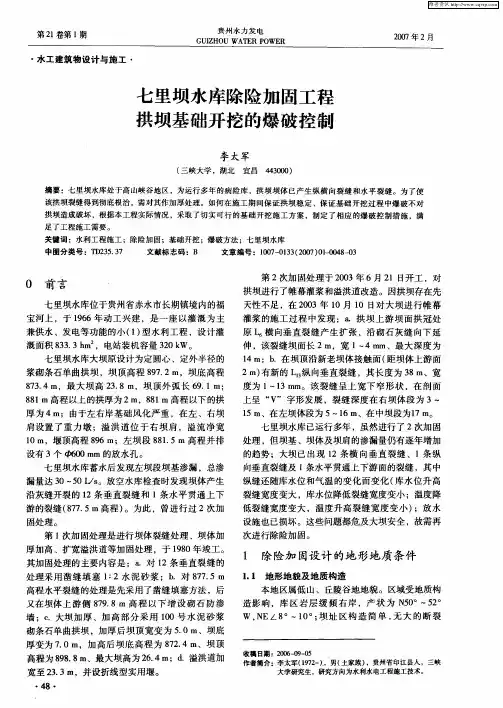

七里坝水库除险加固工程拱坝基础开挖的爆破控制

七里坝水库除险加固工程拱坝基础开挖的爆破控制

第２ｌ卷第１期　贵州水力发电　ＧＵＩＺＨ０Ｕ　ＷＡ　ｒＥＲ　Ｐ０Ｗ｜ＥＲ　２００７年２月　・水工建筑物设计与施工・　七里坝水库除险加固工程　拱坝基础开挖的爆破控制　李太军　（三峡大学，湖北宜昌４４３０００）　摘要－七里坝水库处于高山峡谷地区，为运行多年的病险库，拱坝坝体已产生纵横向裂缝和水平裂缝。为了使　该拱坝裂缝得到彻底根治，需对其作加厚处理。如何在施工期间保证拱坝稳定、保证基础开挖过程中爆破不对　拱坝造成破坏，根据本工程实际情况，采取了切实可行的基础开挖施工方案，制定了相应的爆破控制措施，满　足了工程施工需要。　关键词：水利工程施工；除险加固；基础开挖；爆破方法；七里坝水库　中图分类号：ＴＤ２３５．３７　文献标志码：Ｂ　文章编号：１００７—０１３３（２００７）０１—００４８—０３　Ｏ　前言　七里坝水库位于贵州省赤水市长期镇境内的福　宝河上，于１９６６年动工兴建，是一座以灌溉为主　兼供水、发电等功能的小（１）型水利工程，设计灌　溉面积８３３．３　ｈｍ　，电站装机容量３２０　ｋＷ。　七里坝水库大坝原设计为定圆心、定外半径的　浆砌条石单曲拱坝，坝顶高程８９７．２　ｍ，坝底高程　８７３．４　ｍ，最大坝高２３．８　ｍ，坝顶外弧长６９．１　ｍ；　８８１　ｍ高程以上的拱厚为２　ｍ，８８１　ｍ高程以下的拱　厚为４　ｍ；由于左右岸基础风化严重，在左、右坝　肩设置了重力墩；溢洪道位于右坝肩，溢流净宽　１０　ｍ，堰顶高程８９６　ｍ；左坝段８８１．５　ｍ高程并排　设有３个西６００　ｍｍ的放水孔。　七里坝水库蓄水后发现左坝段坝基渗漏，总渗　漏量达３０—５０　Ｌ／ｓ。放空水库检查时发现坝体产生　沿灰缝开裂的ｌ２条垂直裂缝和１条水平贯通上下　游的裂缝（８７７．５　ｍ高程）。为此，曾进行过２次加　固处理。　第１次加固处理是进行坝体裂缝处理、坝体加　厚加高、扩宽溢洪道等加固处理，于１９８０年竣工。　其加固处理的主要内容是：ａ．对１２条垂直裂缝的　处理采用凿缝填塞１：２水泥砂浆；ｂ．对８７７．５　ｍ　高程水平裂缝的处理是先采用了凿缝填塞方法，后　又在坝体上游侧８７９．８　ｍ高程以下增设砌石防渗　墙；ｅ．大坝加厚、加高部分采用１００号水泥砂浆　砌条石单曲拱坝，加厚后坝顶宽变为５．０　ｍ、坝底　厚变为７．０　ｍ，加高后坝底高程为８７２．４　ｍ、坝顶　高程为８９８．８　ｍ、最大坝高为２６．４　ｍ；ｄ．溢洪道加　宽至２３．３　ｍ，并设折线型实用堰。　・４８・　第２次加固处理于２００３年６月２１日开工，对　拱坝进行了帷幕灌浆和溢洪道改造。因拱坝存在先　天性不足，在２００３年１０月１０日对大坝进行帷幕　灌浆的施工过程中发现：ａ．拱坝上游坝面拱冠处　原　横向垂直裂缝产生扩张，沿砌石灰缝向下延　伸，该裂缝坝面长２　ｍ，宽１—４　ｍｍ、最大深度为　１４　ｍ；ｂ．在坝顶沿新老坝体接触面（距坝体上游面　２　ｍ）有新的Ｌ，，纵向垂直裂缝，其长度为３８　ｍ、宽　度为１—１３　ｍｍ。该裂缝呈上宽下窄形状，在剖面　上呈“Ｖ”字形发展，裂缝深度在右坝体段为３—　１５　ｍ、在左坝体段为５—１６　ｍ、在中坝段为１７　ｍ。　七里坝水库已运行多年，虽然进行了２次加固　处理，但坝基、坝体及坝肩的渗漏量仍有逐年增加　的趋势；大坝已出现１２条横向垂直裂缝、１条纵　向垂直裂缝及１条水平贯通上下游面的裂缝，其中　纵缝还随库水位和气温的变化而变化（库水位升高　裂缝宽度变大，库水位降低裂缝宽度变小；温度降　低裂缝宽度变大，温度升高裂缝宽度变小）；放水　设施也已损坏。这些问题都危及大坝安全，故需再　次进行除险加固。　１　除险加固设计的地形地质条件　１．１地形地貌及地质构造　本地区属低山、丘陵谷地地貌。区域受地质构　造影响，库区岩层缓倾右岸，产状为５／５０。一５２。　Ｗ，ＮＥ／８。一１０。；坝址区构造简单，无大的断裂　收稿日期：２００６－０９－０５　作者简介：李太军（１９７２一）　，男（土家族），贵州省印江县人，三峡　大学研究生，研究方向为水利水电工程施工技术。

某拱坝加高加固三维有限元分析

某拱坝加高加固三维有限元分析

广西水利水电ＧＸ　ＷＡＴＥＲ　ＲＥＳＯＵＲＣＥＳ＆ＨＹＤＲＯＰＯＷＥＲ　ＥＮＧＩＮＥＥＲＩＮＧ　２０１１（３）　

・规划设计・　

某拱坝加高加固三维有限元分析　

唐　岗　

（广西水利电力勘测设计研究院，广西南宁５３００２３）　

［摘要】以源口拱坝加高加固工程为研究对象，采用ＡＮｓＹＳ数值计算软件对该拱坝进行三维有限元结构应力与　稳定分析，对比分析了４种情形的坝体应力和位移计算结果，研究成果为该拱坝加高加固工程的建设提供了科学　

依据，为同类工程的建设提供了有意义的参考与借鉴。　［关键词】拱坝；三维有限元；应力；位移；稳定分析　【中图分类号】ＴＶ２２２　［文献标识码】Ｂ　［文章编号】１００３—１５１０（２０ｌ１）０３—００ｏ８—０５　

１　工程概况　

源口水库是一座以灌溉为主，兼有防洪、发电等　

综合效益的中型水库。该水库大坝为定圆心定外半　

径拱坝，外半径７０．８　１ＴＩ，最大中心角１１６。，原设计坝　

高５６．９　ｍ，坝顶弧长１６５　ｒｎ，坝顶高程２３６．３　ｍ，工　

程采用坝顶溢流，溢流堰顶高程２３２．７　ｎｌ，溢流前缘　

长度６８　ｒｒｌ，为鼻坝挑流消能，大坝坝体建筑材料为　

混凝土埋块石。源口水库工程１９７３年９月破土动　

工，１９７８年大坝砌筑到２２５．７　ｍ高程，由于资金筹　

集不足和坝肩稳定存在问题，在２２５．７　ｍ以上，左拱　

端已无岩体支撑，右端岩体风化严重，坝体继续上升　

非常困难，因此工程停建。大坝一期只建设到２２５．７　

ｍ，为了发挥水库应有的社会效益和经济效益，要加　

高续建到原设计高程２３６．３　ｒｆｌ。　

坝体加高续建部分２２５．７—２３６．３　ｍ高程的拱顶　

最大外半径，按现有２２５．７　ｍ高程的外半径铅直向　

上，顶层最大中心角１１６。，外半径７４．５　ｒｎ。非溢流　

重力拱坝部分加高１０．６　ｒｆｌ。最大坝高５６．９　ｍ，坝顶　

宽３　ｍ，坝底宽２６　ｍ，坝体采用自身材料防渗，不专　

门另设防渗体。坝体、坝肩基础采用帷幕灌浆处理。　

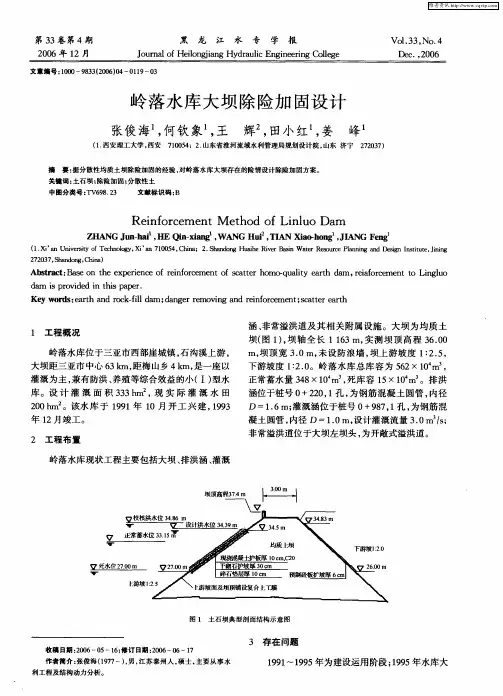

岭落水库大坝除险加固设计
