通用卡尺计量标准操作程序

卡尺的使用方法

卡尺的使用方法

卡尺是一种常见的测量工具，广泛用于工业生产、建筑施工、手工制作等领域。它是一把直尺形状的工具，通常由金属或塑料制成，具有刻度尺和活动针尺两部分。卡尺的使用非常简单，只需按照以下步骤进行操作。

步骤一：准备工作

首先，您需要确保使用的卡尺具有清晰、准确的刻度尺和活动针尺。检查卡尺的刻度是否完整无缺，活动针尺是否能自由滑动。

步骤二：选择合适的单位

根据需要测量的对象，选择合适的单位。卡尺通常提供毫米、厘米和英寸三种单位选择，您可以根据实际需要进行切换。

步骤三：选择合适的端点

将需要测量的对象放到您需要测量的两个端点之间，确保对象与卡尺的刻度尺平行。

步骤四：固定卡尺

将卡尺的一端对准测量对象的一个端点，并用手指或其他方式固定住。这样可以确保卡尺在测量过程中不会移动或晃动。

步骤五：读取测量结果

用视线与刻度尺平行地观察活动针尺所指示的刻度数值，并将其记下。如果需要精确测量，可以通过放大镜等辅助工具来读取较小的刻度。

步骤六：记录测量结果

将测量结果记下，并根据需要进行必要的单位换算。如果需要多次测量，可以使用纸笔或记事本记录每次的测量数值，以便后续使用和比较。

步骤七：注意测量误差

由于卡尺本身的制造工艺和使用环境的限制，测量结果可能存在一定的误差。在进行重要的测量任务时，建议使用更为精确的测量工具进行验证或校准。

步骤八：保养与存储

使用完毕后，应及时将卡尺清洁干净，并妥善存放在干燥、避免碰撞和损坏的地方。定期对卡尺进行维护保养，如润滑活动部件、更换损坏的刻度尺等。

总结：

卡尺作为一种常见的测量工具，具有简单易用、便携方便等特点。通过选择合适的单位、固定好卡尺、读取测量结果等步骤，可以准确测量出所需尺寸。然而，在使用卡尺进行测量时，也需要注意一定的误差和不确定性。遵循正确的使用方法，维护好卡尺的性能，可以保证测量结果的准确性，提高工作效率。

游标卡尺的使用步骤

游标卡尺是一种常用的测量工具，可以用来测量物体的长度、宽度、高度等尺寸。它由两个移动的刻度盘组成，一般分为内径卡尺和外径卡尺两种类型。下面将详细介绍游标卡尺的使用步骤。

一、准备工作

1.选择合适的游标卡尺：根据需要测量的物体大小和形状选择合适的游标卡尺。

2.清洁游标卡尺：使用软布或棉签清洁游标卡尺表面和刻度盘，确保表面干净无油污。

3.调整零位：将两个刻度盘对齐，调整零位使其对准刻度线。

二、测量步骤

1.外径测量：

（1）打开卡尺：将游标卡尺张开到超过待测物体直径的长度。

（2）夹住待测物体：将待测物体放入两个刻度盘之间，轻轻夹住。

（3）读数：读取两个刻度盘上与待测物体接触部分对应的数字，并加上小数点后面的数字。例如，读数为4.5毫米，则实际测量值为4.5毫米。

2.内径测量：

（1）打开卡尺：将游标卡尺张开到超过待测物体内径的长度。

（2）插入待测物体：将待测物体放入两个刻度盘之间，轻轻插入。

（3）读数：读取两个刻度盘上与待测物体接触部分对应的数字，并加上小数点后面的数字。例如，读数为3.5毫米，则实际测量值为3.5毫米。

3.深度测量：

（1）打开卡尺：将游标卡尺张开到超过待测物体深度的长度。

（2）插入待测物体：将待测物体放入两个刻度盘之间，轻轻插入，直到接触到底部。

（3）读数：读取两个刻度盘上与待测物体接触部分对应的数字，并加上小数点后面的数字。例如，读数为6.8毫米，则实际测量值为6.8毫米。

三、注意事项

1.使用时要保持游标卡尺与被测试物品表面垂直，避免偏斜造成误差。

2.使用时要保持手持稳定，避免手抖造成误差。

3.使用完毕后要将游标卡尺清洁干净并放回原处，避免损坏。

4.在测量过程中，如发现刻度盘有松动或读数不准确等情况，应及时进行维修或更换。

总结：

使用游标卡尺测量物体的长度、宽度、高度等尺寸非常方便快捷。只需要按照上述步骤操作即可得到准确的测量值。在使用过程中要注意保持垂直和稳定，避免误差的产生。同时，在使用完毕后要进行清洁和维护，以保证其长期可靠地使用。

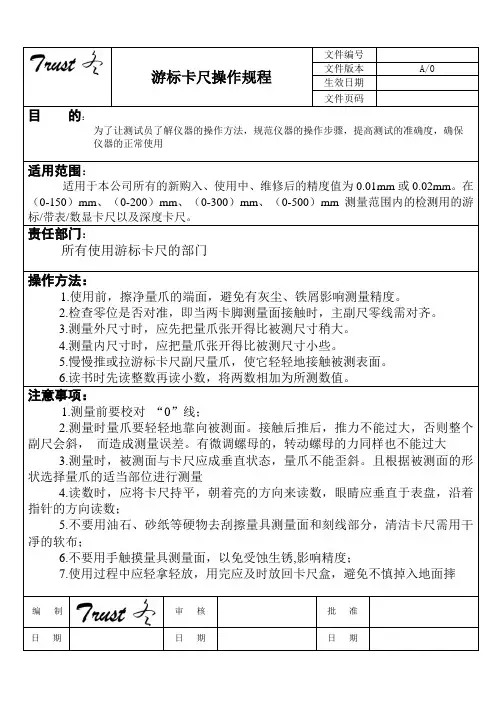

游标卡尺操作规程 文件编号

文件版本 A/0

生效日期

文件页码

目 的：

为了让测试员了解仪器的操作方法，规范仪器的操作步骤，提高测试的准确度，确保

仪器的正常使用

适用范围：

适用于本公司所有的新购入、使用中、维修后的精度值为0.01mm或0.02mm。在（0-150）mm、（0-200）mm、（0-300）mm、（0-500）mm测量范围内的检测用的游标/带表/数显卡尺以及深度卡尺。

责任部门：

所有使用游标卡尺的部门

操作方法：

1.使用前，擦净量爪的端面，避免有灰尘、铁屑影响测量精度。

2.检查零位是否对准，即当两卡脚测量面接触时，主副尺零线需对齐。

3.测量外尺寸时，应先把量爪张开得比被测尺寸稍大。

4.测量内尺寸时，应把量爪张开得比被测尺寸小些。

5.慢慢推或拉游标卡尺副尺量爪，使它轻轻地接触被测表面。

6.读书时先读整数再读小数，将两数相加为所测数值。

注意事项：

1.测量前要校对 “0”线；

2.测量时量爪要轻轻地靠向被测面。接触后推后，推力不能过大，否则整个副尺会斜， 而造成测量误差。有微调螺母的，转动螺母的力同样也不能过大

3.测量时，被测面与卡尺应成垂直状态，量爪不能歪斜。且根据被测面的形状选择量爪的适当部位进行测量

4.读数时，应将卡尺持平，朝着亮的方向来读数，眼睛应垂直于表盘，沿着指针的方向读数；

5.不要用油石、砂纸等硬物去刮擦量具测量面和刻线部分，清洁卡尺需用干凈的软布；

6.不要用手触摸量具测量面，以免受蚀生锈,影响精度；

7.使用过程中应轻拿轻放，用完应及时放回卡尺盒，避免不慎掉入地面摔

编 制

审 核 批 准

日 期 日 期 日 期

中山市庆谊金属制品企业有限公司

ZHONG SHAN QINGYI METAL PRODUCTS ENTERPRISE CO.,LTD

文件名称 内校通用卡尺检定规程 表单编号

审批 制订 石亚峰 制订日期 2016-9-5 QY-JJG-001

一、 适用范围

本规程适用于分度值为0.01mm，0.02mm，0.05mm，0.10mm，测量范围0~2000mm各种规格游标、带表、或数显卡尺、I型深度卡尺的检定和检查

二、 参考标准

通用卡尺 JJG 30-2012 国家计量检定规程

三、 示值误差和细分误差

四、 检定项目 4.1 外观 4.2 各部分相互作用 4.3各部分相对位置

（以上检定项目的详细技术要求及方法，可参考通用卡尺 JJG 30-2012 国家计量检定规程）

五、 检定条件

5.1 检定室内温度（20±5）℃ 5.2 检定室内相对湿度不大于80%

5.3 检定前，应将卡尺及量块等检定设备置于平板或木桌上

六、 检定设备

用3级或5等量块测量

七、 测量点的分布

八、 检定周期

检定周期根据实际使用的具体情况确定，一般不超过1年

中山市庆谊金属制品企业有限公司

ZHONG SHAN QINGYI METAL PRODUCTS ENTERPRISE CO.,LTD

文件名称 内校通用卡尺检定规程 表单编号

审批 制订 石亚峰 制订日期 2016-9-5 QY-JJG-001
