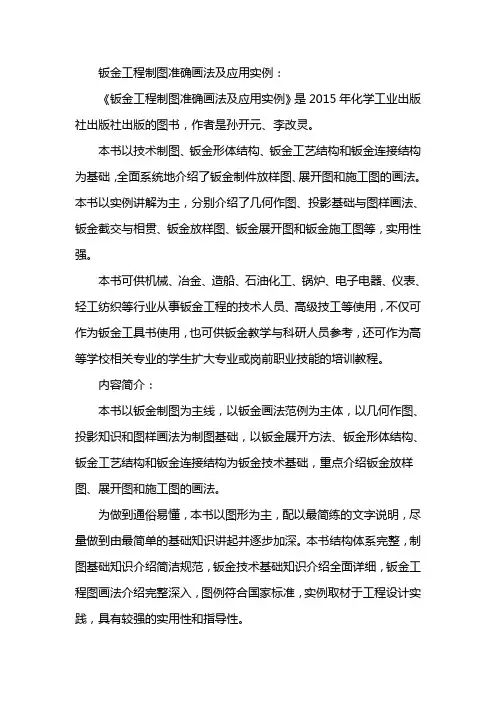

钣金工程制图准确画法及应用实例：

《钣金工程制图准确画法及应用实例》是2015年化学工业出版社出版社出版的图书，作者是孙开元、李改灵。

本书以技术制图、钣金形体结构、钣金工艺结构和钣金连接结构为基础，全面系统地介绍了钣金制件放样图、展开图和施工图的画法。本书以实例讲解为主，分别介绍了几何作图、投影基础与图样画法、钣金截交与相贯、钣金放样图、钣金展开图和钣金施工图等，实用性强。

本书可供机械、冶金、造船、石油化工、锅炉、电子电器、仪表、轻工纺织等行业从事钣金工程的技术人员、高级技工等使用，不仅可作为钣金工具书使用，也可供钣金教学与科研人员参考，还可作为高等学校相关专业的学生扩大专业或岗前职业技能的培训教程。

内容简介：

本书以钣金制图为主线，以钣金画法范例为主体，以几何作图、投影知识和图样画法为制图基础，以钣金展开方法、钣金形体结构、钣金工艺结构和钣金连接结构为钣金技术基础，重点介绍钣金放样图、展开图和施工图的画法。

为做到通俗易懂，本书以图形为主，配以最简练的文字说明，尽量做到由最简单的基础知识讲起并逐步加深。本书结构体系完整，制图基础知识介绍简洁规范，钣金技术基础知识介绍全面详细，钣金工程图画法介绍完整深入，图例符合国家标准，实例取材于工程设计实践，具有较强的实用性和指导性。 本书主编孙开元、李改灵，副主编张丽杰、郝振洁、张晴峰、路学成，参加编写工作的还有邵汉强、袁一、廖苓平、韩继富、董宏国、孙爱丽、李立华、孙葳、汤向东、冯叔忠、白雪峰、张大鹏、刘宝平。由李长娜主审。

目录：

第1章几何作图1 11基本几何作图1 111直线段等分作法1 112直线垂线作法1 113直线平行线作法3 114角平分线作法4 115圆弧等分作法4 116半圆等分作法4 117圆等分作法5 118任意角度作法7 119斜度和锥度作法8 12几何图形画法9 121三角形画法9 122正多边形画法9 123圆的画法13 124椭圆画法14 125特大圆弧的画法15 126蛋形圆画法15 127心形圆画法16 13圆切线画法16 131过圆上一点作圆的切线16 132过圆外一点作圆的切线16 133作两圆的公切线17 14圆弧连接画法18 141圆弧连接两已知直线18 142圆弧连接已知直线和圆弧19 143圆弧与圆弧连接20 15非圆曲线画法21 151抛物线画法21 152双曲线画法22 153摆线画法23 154渐开线画法24 16圆周和椭圆弧展开画法25 161作圆周展开长度（近似作图）25 162作已知圆弧的展开长度（近似作图）26 163已知圆弧的展开长度及半径，作圆弧（近似作图）26 17阿基米德螺旋线画法27

1.轴套类零件

这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。由此注出图中所示的Ф14 、Ф11（见A-A断面）等。这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。

如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。

2.盘盖类零件

这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。

在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。

3.叉架类零件

这类零件一般有拨叉、连杆、支座等零件。由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。

在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。尺寸标注方法参见图。

1.轴套类零件

这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。由此注出图中所示的Ф14 、Ф11（见A-A断面）等。这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。

如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。

2.盘盖类零件

这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。

在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。

3.叉架类零件

这类零件一般有拨叉、连杆、支座等零件。由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。

在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。尺寸标注方法参见图。

项目八 工程图尺寸标注与编辑

教学目的 1、学会标注工程图尺寸

2、学会标注形位公差、表面粗糙度，编辑尺寸公差

重点、难点

标注尺寸和编辑公差

授课过程

一、尺寸标注形式的设定

在没进行参数设定情况下，标注的尺寸默认以极限值形式（）显示，这不符

合图样的尺寸的标注形式，因而在标注尺寸前先设定好公差模式。与前面参数设置一样，操作

如下：

首先在“config.pro”参数文件中找到“tol-mode”项，把默认的值“limit”改为“nominal”（设置需在建立模型前进行），同时在进入工程图模式后，把绘图选项里“ tol_display”的值设

定为“yes”。

二、尺寸的标注 工程图的尺寸的标注方法有两种：一是自动标注尺寸，二是手动标注尺寸

下面先介绍自动标注尺寸： 1、自动标注尺寸

打开已创建的工程图进入工程图环境后，如图8-1所示

点击工具栏中的“显示及拭除”按钮，出现如图8-2对话框

在图8-1中，分别点选俯视图和主视图（注意先后顺序），所得标注尺寸如图8-3：

由图8-3所显示的尺寸可知，尺寸显示情况与零件创建的形式相关，尺寸位置和所在

视图有时需重新布局，在后面尺寸的修改内容中再作介绍。 2、手动标注尺寸

进入如图8-1的工程图环境后，单击菜单栏“插入”项，展开下拉菜单，选择“尺寸”

—“新参照”项(或单击工具栏中的按钮)，单击鼠标左键分别选择标注尺寸的两边界，在适当位置点击鼠标中键，就可显示所标尺寸，如图8-4：

二、尺寸编辑

无论自动标注的尺寸，还是手动标注的尺寸，都需要进一步修改完善，例如图8-3中尺寸

位置和所在的视图，图8-4中尺寸的直径符号和公差的添加等，具体操作如下：

1、移动尺寸：

（1）同一视图中移动：单击鼠标左键选中尺寸对象，该尺寸变为红色，然后按住鼠标左

键把尺寸移到适当位置后松开鼠标即可。

（2）不同视图中移动：单击鼠标左键选中尺寸对象，该尺寸变为红色（按住Ctrl键可同
