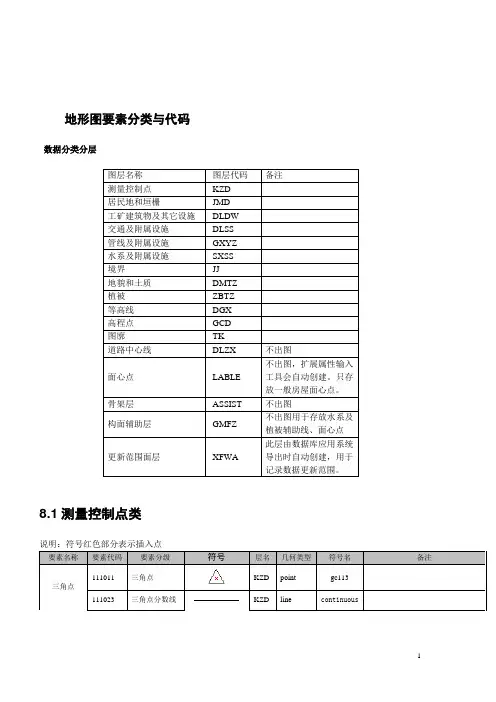

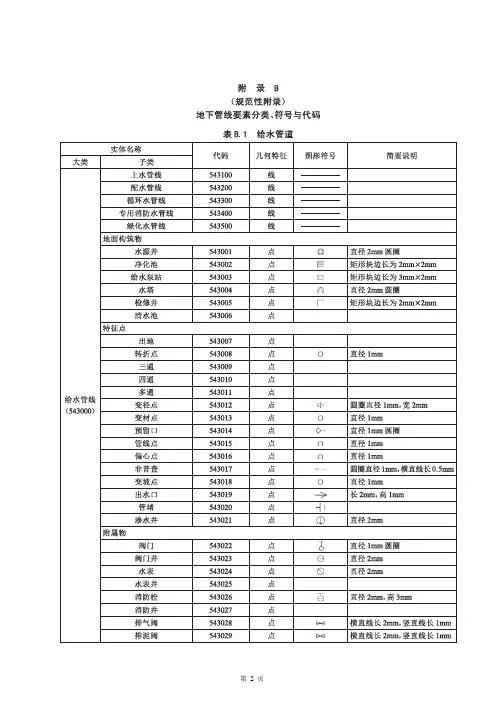

地形图要素分类与代码数据分类分层8.1测量控制点类8.2居民地类8.3工矿建筑类8.4 交通类8.5管线类8.6水系类8.7境界类8.8地貌土质类8.9植被类8.10等高线8.11高程点8.12地图整饰类注：本标准中所有的要素的骨架线必需完整，图廓等块不能炸开，否则，数据不予验收！！！附注一：面状要素处理细则1、面状要素处理原则（1）采用端点捕捉及“C”功能使面状要素严格闭合；（2）两个或多个图形要素共用边且不在同一层时，将公共边复制到面状要素所在层，并赋给该线以面状要素相同的代码，然后截取公共边、捕捉公共线段端点使面状要素闭合，例如：防洪墙与双线河流共线，需要复制防洪墙边线到双线河流层，使河流严格封闭。
（3）同层不同属性、结构的面状对象，各自独立闭合采集。
（4）所有面状要素都需要添加“面心点”，对于一般房屋要求输入相应的扩展属性，其它面状要素参考标准，需要在Thickness字段中输入相应编码。
（5）面状地图在图廓边处不需要使用辅助线闭合，除非自由边。
2、部分面状要素处理举例（1）植被面植被面要素主要指公园、街心广场、学校内部的草坪等。
对于边界不独立的地块，在构面时使用构面线在绿地外圈出范围即可。
植被层统一使用植被面心点构面，不在细分类别。
构面线与面心点都放在GMFZ层。
打图时不打印。
注：小区里的绿地、绿化隔离带、农田可以不构面。
（2）水系面水系面要素主要指塘、水库、运河、双线河道等。
不同类别水体，使用相应的面心点编码来区分其类别。
水体面过路、过桥或与其它地物产生共公边时，水系层的公共边部分使用水系构面辅助线表示，辅助线及面心点放在GMFZ层，打图时不打印。
但要与水系层线对象严格捕捉。
（3）房屋面房屋面要素主要一般房、棚房、简易房、架空房、过街楼等。
对于一般房边线不在按结构细分，统一使用211007即可，不同类或不同结构房屋在采集时要独立封闭采集。
除一般房屋需要扩展属性外，其它房屋面只需要点入面心点，并在Thickness字段中输入相应编码，不需要扩展性。
建筑工程水电图纸符号大全，值得收藏！PC:PVC 聚乙烯阻燃性塑料管CT: 桥架WC: 沿墙暗敷设WS: 沿墙明敷设CC: 沿顶板暗敷设F: 暗敷在地板内CE: 沿顶板明敷YJV: 电缆SYV: 电视线SC：钢管PE: 接地(黄绿相兼)PEN: 接零(蓝色)3项线(火线): A项(黄) B项(绿) C项(红)点击免费下载海量工程资料KV: (电压)千伏BV: 散线MEB: 总等电位LEB: 局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内照明灯具安装方式代号D——吸顶式L——链吊式G——管吊式B——壁装式R——嵌入式BR—墙壁内安装配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位灯具吸顶安装标注方法其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯电气设计施工图中常用线路敷设方式SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上SR-沿钢线槽BE-沿屋架或跨屋架CLE-沿柱或跨柱SC-穿焊接钢管敷设MT-穿电线管敷设PC-穿硬塑料管敷设FPC-穿阻燃半硬聚氯乙烯管敷设CT-电缆桥架敷设MR-金属线槽敷设PR-塑料线槽敷设M-用钢索敷设KPC-穿聚氯乙烯塑料波纹电线管敷设CP-穿金属软管敷设DB-直接埋设TC-电缆沟敷设导线敷设部位的标注AB-沿或跨梁（屋架）敷设BC-暗敷在梁内AC-沿或跨柱敷设CLC-暗敷设在柱内WS-沿墙面敷设WC-暗敷设在墙内CE-沿天棚或顶板面敷设CC-暗敷设在屋面或顶板内SCE-吊顶内敷设。

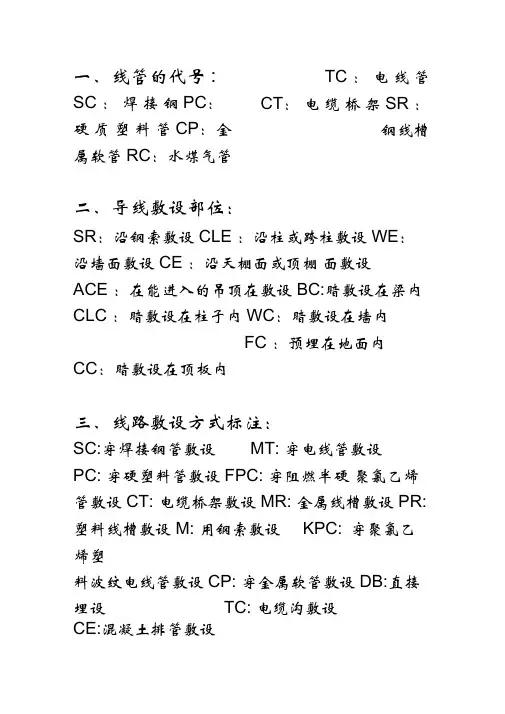

一、线管的代号: SC ：焊接钢PC：硬质塑料管CP：金属软管RC：水煤气管TC ：电线管CT：电缆桥架SR ：钢线槽二、导线敷设部位：SR：沿钢索敷设CLE ：沿柱或跨柱敷设WE：沿墙面敷设CE ：沿天棚面或顶棚面敷设ACE ：在能进入的吊顶在敷设BC:暗敷设在梁内CLC ：暗敷设在柱子内WC：暗敷设在墙内FC ：预埋在地面内CC：暗敷设在顶板内三、线路敷设方式标注：SC:穿焊接钢管敷设MT: 穿电线管敷设PC: 穿硬塑料管敷设FPC: 穿阻燃半硬聚氯乙烯管敷设CT: 电缆桥架敷设MR: 金属线槽敷设PR: 塑料线槽敷设M: 用钢索敷设KPC: 穿聚氯乙烯塑料波纹电线管敷设CP: 穿金属软管敷设DB:直接埋设TC: 电缆沟敷设CE:混凝土排管敷设四、导线敷设部位的标注:AB:沿或跨梁（屋架）敷设BC: 暗敷在梁内AC:沿或跨柱敷设CLC: 暗敷设在柱内WS:沿墙面敷设WC: 暗敷设在墙内CE:沿天棚或顶板面敷设CC: 暗敷设在屋面或顶板内SCE: 吊顶内敷设F: 地板或地面下敷设JDG: 紧定式电线管KBG:扣压式电线管五、导线穿管表示:MT:电线管PC-PVC: 塑料硬管FPC:阻燃塑料硬管CT: 桥架MR:金属线槽M: 钢索CP:金属软管PR: 塑料线槽RC:镀锌钢管六、导线敷设方式的表示：电缆沟直埋TCBC ：暗敷在梁内CLC：暗敷在柱内WC ：暗敷在墙内CE：沿天棚顶敷设CC ：暗敷在天棚顶内SCE：吊顶内敷设F ：地板及地坪下SR：沿钢索BE 沿屋架，梁WE沿墙明敷七、灯具安装方式的表示:CS：链吊DS ：管吊W：墙壁安装C: 吸顶R: 嵌入S: 支架CL:柱上八、其他表达方式SC:穿焊接钢管敷设MT:穿电线管敷设PC: 穿硬塑料管敷设FPC: 穿阻燃半硬聚氯乙烯管敷设CT:电缆桥架敷设MR: 金属线槽敷设PR:塑料线槽敷设M : 用钢索敷设KPC:穿聚氯乙烯塑料波纹电线管敷设CP:穿金属软管敷设DB: 直接埋设TC电缆沟敷设九、导线敷设部位的标注AB:沿或跨梁（屋架）敷设在梁内AC:CLC: 暗敷设在柱内WS: WC: 暗敷设在墙内CE: 板面敷设CC: 面或顶板内SCE: FC: 地板或地面下敷设BC: 暗敷沿或跨柱敷设沿墙面敷设沿天棚或顶暗敷设在屋吊顶内敷设。
电气配管配线代码SC 是指电缆敷设的方式而不是指钢管的材质SC代表着：穿管暗敷下是我收集的电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管Dg镀锌钢管/焊接钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC。
