综合布线系统性能测试记录.doc

中华人民共和国国家标准综合布线工程验收规范（含条文说明）GB 50312-2007Code for engineering acceptance of genericcabling system for building and campus主编部门：中华人民共和国信息产业部批准部门：中华人民共和国建设部施行日期：2007 年10 月1 日中华人民共和国建设部公告第620 号建设部关于发布国家标准《综合布线系统工程验收规范》的公告现批准《综合布线系统工程验收规范》为国家标准，编号为GB 50312—2007，自2007 年10 月1 日起实施。

其中，第5.2.5 条为强制性条文，必须严格执行。

原《建筑与建筑群综合布线系统工程验收规范》GB/T50312—2000 同时废止.本规范由建设部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国建设部二00 七年四月六日前言本规范是根据建设部建标［2004]67 号文件《关于印发“二00 四年工程建设国家标准制定、修订计划”的通知》的要求，对原《建筑与建筑群综合布线系统工程验收规范》CB／T 50312—2000 工程建设国家标准进行了修订,由信息产业部作为主编部门，中国移动通信集团设计院有限公司会同其他参编单位组成规范编写组共同编写完成的。

本规范在修订过程中，编制组进行了广泛的市场调查并展开了多项专题研究，认真总结了规范执行过程中的经验和教训，加以补充完善和修改，广泛吸取国内有关单位和专家的意见。

同时，参考了国内外相关标准规定的内容.本规范中以黑体字标志的条文为强制性条文，必须严格执行。

本规范由建设部负责管理和对强制性条文的解释，信息产业部负责日常管理，中国移动通信集团设计院有限公司负责具体技术内容的解释.在应用过程中如有需要修改与补充的建议，请将有关资料寄送中国移动通信集团设计院有限公司(地址：北京市海淀区丹棱街16 号，邮编：100080）,以供修订时参考。

弱电系统的调试综合布线系统调试（1）被测线路的定义，双绞线连接：作区电缆光纤连接：（2）测试项目及参数：双绞线连接：接线正、误测试：所有双绞线连接必须进行测试；接线连通测试：所有双绞线连接必须进行测试；ISO/IEC 11801标准认定测试：随机抽样10%双绞线连接进行测试。

双绞线连接测试项目光纤连接：测试波长：1300nm 或850nm ；主干子系统光纤连接：信号衰减 < 2.6dB （500m ，波长1300nm ）；信号衰减 < 3.9dB （500m ，波长850nm ）设备通电试验：通电前检查设备各部位是否正常，有无松动、脱焊、虚焊、紧固不牢等问题：对有些电源设备还要测量一下绝缘(在安全情况下)，如无异常情况就可以通电试验，按规定填写各种测试表格作为原始记录。

（3）试运行。

主要验证系统的可靠性、稳定性，解决实际运行中出现的问题，为交付验收及使用做好准备。

主要测试内容如下：试运行测试内容安全保卫系统调试一般要求：闭路电视监控系统调试应在建筑物内装修和系统施工结束后进行。

电视监控系统调试前应具备施工时的图纸资料和设计变更文件以及隐蔽工程的检与验收资料等。

调试负责人必须有中级以上专业技术职称，并由熟悉该系统的工程技术人员担任。

具备调试所用的仪器设备，且这些设备符合计量要求。

检查施工质量，做好与施工队伍的交接。

调试前的准备工作：电源检测：接通控制台总电源开关，检测交流电源电压；检查稳压电源上电压表读数；合上分电源开关，检测各输出端电压，直流输出极性等，确认无误后，给每一回路通电。

线路检查：检查各种接线是否正确。

用250V兆欧表对控制电缆进行测量，线芯与线芯、线芯与地绝缘电阻不应小于0.5MΩ；用1000V兆欧表对电源电缆进行测量，其线芯间、线芯与地间绝缘电阻不应小于0.5MΩ。

接地电阻测量：监控系统中的金属护管、电缆桥架、金属线槽、配线钢管和各种设备的金属外壳均应与地连接，保证可靠的电气通路。

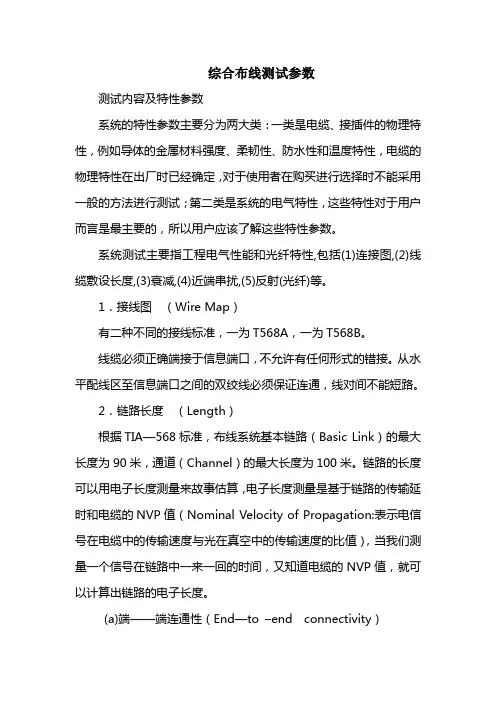

综合布线测试参数测试内容及特性参数系统的特性参数主要分为两大类：一类是电缆、接插件的物理特性，例如导体的金属材料强度、柔韧性、防水性和温度特性，电缆的物理特性在出厂时已经确定，对于使用者在购买进行选择时不能采用一般的方法进行测试；第二类是系统的电气特性，这些特性对于用户而言是最主要的，所以用户应该了解这些特性参数。

系统测试主要指工程电气性能和光纤特性,包括(1)连接图,(2)线缆敷设长度,(3)衰减,(4)近端串扰,(5)反射(光纤)等。

1．接线图（Wire Map）有二种不同的接线标准，一为T568A，一为T568B。

线缆必须正确端接于信息端口，不允许有任何形式的错接。

从水平配线区至信息端口之间的双绞线必须保证连通，线对间不能短路。

2．链路长度（Length）根据TIA—568标准，布线系统基本链路（Basic Link）的最大长度为90米，通道（Channel）的最大长度为100米。

链路的长度可以用电子长度测量来故事估算，电子长度测量是基于链路的传输延时和电缆的NVP值（Nominal Velocity of Propagation:表示电信号在电缆中的传输速度与光在真空中的传输速度的比值），当我们测量一个信号在链路中一来一回的时间，又知道电缆的NVP值，就可以计算出链路的电子长度。

(a)端——端连通性（End—to –end connectivity）这一测试是确认链路的连接。

它不仅是一个简单的逻辑关系连接测试，而且要确认链路一端的每一根针和另一端相应针的连接是否符合相关标准，对于UTP来说，内部由4对双绞线组成，两端用RJ45水晶头连接，线与接头的连接（严格的对应关系）要符合网络的标准，而且还确认是否存在开路、短路等现象。

(b)链路长度根据TIA—568标准，布线系统基本链路（Basic Link）的最大长度为90米，通道（Channel）的最大长度为100米。

链路的长度可以用电子长度测量来故事估算，电子长度测量是基于链路的传输延时和电缆的NVP值（Nominal Velocity of Propagation:表示电信号在电缆中的传输速度与光在真空中的传输速度的比值），当我们测量一个信号在链路中一来一回的时间，又知道电缆的NVP值，就可以计算出链路的电子长度。
