发电厂交直流电源系统

交直流电力系统暂态电压稳定性研究摘要：随着社会经济的快速发展，我国电力事业的建设规模正在不断扩大。

其中，在交直流输电系统当中直流换流器需要消耗掉较多的无功功率，这将严重影响到交直流系统的暂态电压稳定性。

因此，有必要对交直流电力系统的暂态电压稳定性展开深入研究。

基于此，文中从对暂态电压稳定性造成影响的因素出发提出了交直流系统中避免发生暂态电压失稳事故的预防措施。

关键词：交直流电力系统；暂态电压稳定性；影响因素；预防措施暂态电压稳定性就是指电力系统经过较大的干扰产生冲击之后各个负荷节点的电压稳定性。

站在时域仿真的角度，可以把暂态电压失稳事故分成两种：一种是耦合型电压失稳事故，另外一种是单纯型快速电压崩溃事故。

当前，国内外并未对交直流电力系统暂态电压的稳定性作出充分的研究。

基于此，文中针对影响暂态电压稳定性的因素提出了交直流系统当中暂态电压失稳事故的防范举措。

1.影响暂态电压稳定性的主要因素1.1负荷特性由于受到负荷母线电压持续下降的影响，负荷从系统当中所吸收的无功功率会对系统的区域无功平衡情况造成严重的影响，从而构建了一种电压下降的正反馈体系。

另外，为了使输入和输出的有功功率达到平衡，动态负荷需对导纳的内在特性进行自动调整，这样会产生不同类型的动态特性，因此，极易引起电压失稳事故的出现。

除此之外，感应电动机属于对暂态电压稳定性造成影响的主要因素。

1.2发电机组件以及其控制元件随着发电机无功需求量的逐渐增多，发电机励磁也变得越来越多，促使发电机保持在强励状态，由于受到励磁绕组热容量的制约，经过一段时间之后如果发电机被强励返回，就会导致励磁骤然减少，从而会引起网络当中缺少较多的无功功率，最终造成暂态电压失稳[1]。

1.3静止无功补偿器与HVDC静止无功补偿器的动态调节可以使系统的暂态电压稳定性得到提高，然而，如果静止无功补偿器的容量达到了一定的限制程度，就不再具有无功调节的能力。

HVDC系统出现的严重故障会引起潮流产生大量的转移，只要出现了电压下降的情况，受端电网当中电动机负荷的无功需求就会不断的增加，与此同时，由固定电容器所提供的无功补偿逐渐变小，并且全网电压开始加速恶化，从而造成了暂态电压失稳。

4. 电厂直流系统的接线方式：
随着智能化电厂的普及，DC220/110V较多采用单母线分段接线，每段母线 各设一组蓄电池和一套高频充电装置，两套高频充电装置分别由保安1,2段交流 电源供电。两段直流经二极管隔离后并接在一起，其接线方式如图所示。
如上图接线方式在二组直流电源的主回路对地绝缘都正常的情况下,是 没有任何问题的，此时直流母线对地分布电容是相同的，每组直流电源正母 对地电压和负母对地电压是平衡的，也就是相等的。假如直流I段的电压 U1=115V，直流II段的电压U2=115.5V,根据二极管高通法则，D1、D2截止， D3、D4导通，直流电源II段的电压U2经二极管的压降（约0.6V）后, 到控制 设备负荷端的电压U3=115.5-0.6=114.9V。而在二组直流母线绝缘受到破坏 并降低时，正负母线对地分布电容（C1、C2、C3、C4）发生变化，使正负 母线对地电压发生偏移，从而使U1+≠U1-，U2+≠U2-。假如U1+>U1-， U2+<U2-，同样根据二极管的高通法则，直流电源I段的正极经D1流到控制 设备的负荷端，再经D4返回至直流电源II段的负极。这样，控制设备负荷端 的电压U3有了很大的抬高，即U3= U1+ + U2-，严重威胁着控制设备的安全 运行，U3电压过高时将烧毁所接的控制设备。这种情况在天荒坪抽水蓄能电 站机电设备调试和试运行期间已发生多次，负荷端直流最高电压曾到过170V， 烧毁了部分控制设备的电源装置和元件。最恶劣的情况是，一组直流母线的 正母完全接地，而另一组直流母线的负母完全接地，那么在控制设备的负荷 端两组直流电压完全曡加，即U3=U1+U2，其后果就不堪设想。
直流系统工作电压过高影响二次设备的安全运行直流系统自投运后,无论 DC220系统、DC110V系统，普遍存在实际运行电压过高的情况，尽管该运 行电压还在规范规定的范围之内，但已经达到允许运行电压范围的最高限了。 以DC110V系统为例，每组充电装置带一组蓄电池，同时带一段直流母线和 负荷浮充运行。浮充电压的整定值根据蓄电池的充电特性和数量计算而得， 即Uf = 2.23(单只电池的充电电压值)×54（蓄电池数量） = 120.42V。这一 值比规范规定的上限110%UN只低了0.58V。尽管直流母线到负荷端有一定 的线路压降和二极管压降，但压降比较大，在负荷端上实际测得的件的功耗和发热将大大增 加，从而影响二次设备的使用寿命和安全运行。DC220V系统和DC110V系 统的浮充电压整定值分别为240.84V、130.52V，也都接近于规定值的上限.

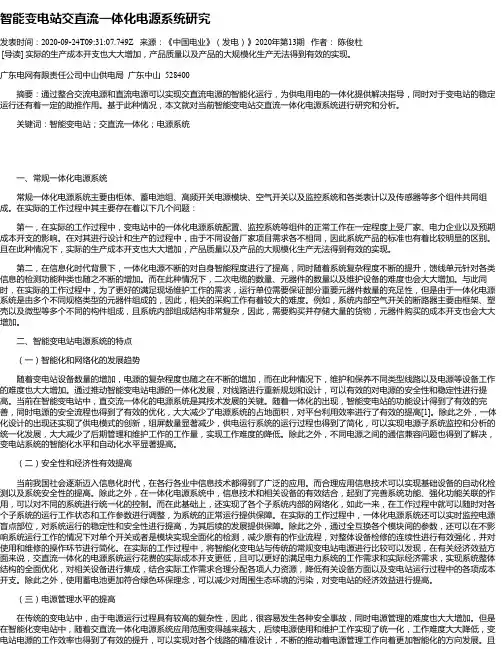

智能变电站交直流一体化电源系统研究发表时间：2020-09-24T09:31:07.749Z 来源：《中国电业》（发电）》2020年第13期作者：陈俊杜[导读] 实际的生产成本开支也大大增加，产品质量以及产品的大规模化生产无法得到有效的实现。

广东电网有限责任公司中山供电局广东中山 528400摘要：通过整合交流电源和直流电源可以实现交直流电源的智能化运行，为供电用电的一体化提供解决指导，同时对于变电站的稳定运行还有着一定的助推作用。

基于此种情况，本文就对当前智能变电站交直流一体化电源系统进行研究和分析。

关键词：智能变电站；交直流一体化；电源系统一、常规一体化电源系统常规一体化电源系统主要由柜体、蓄电池组、高频开关电源模块、空气开关以及监控系统和各类表计以及传感器等多个组件共同组成。

在实际的工作过程中其主要存在着以下几个问题：第一，在实际的工作过程中，变电站中的一体化电源系统配置、监控系统等组件的正常工作在一定程度上受厂家、电力企业以及预期成本开支的影响。

在对其进行设计和生产的过程中，由于不同设备厂家项目需求各不相同，因此系统产品的标准也有着比较明显的区别。

且在此种情况下，实际的生产成本开支也大大增加，产品质量以及产品的大规模化生产无法得到有效的实现。

第二，在信息化时代背景下，一体化电源不断的对自身智能程度进行了提高，同时随着系统复杂程度不断的提升，馈线单元针对各类信息的检测功能种类也随之不断的增加。

而在此种情况下，二次电缆的数量、元器件的数量以及维护设备的难度也会大大增加。

与此同时，在实际的工作过程中，为了更好的满足现场维护工作的需求，运行单位需要保证部分重要元器件数量的充足性，但是由于一体化电源系统是由多个不同规格类型的元器件组成的，因此，相关的采购工作有着较大的难度。

例如，系统内部空气开关的断路器主要由框架、塑壳以及微型等多个不同的构件组成，且系统内部组成结构非常复杂，因此，需要购买并存储大量的货物，元器件购买的成本开支也会大大增加。

交直流供电系统故障案例分析一、机楼高低压典型案例及处理故障类型1：高压进线开关、电缆等一次侧故障故障描述：高压配电系统，在进线电缆、进线开关等发生故障时，直接影响到整个机楼、机房的供电，导致蓄电池放电，影响范围面大。

在判断故障短时不能处理的情况下，应立即采取应急措施，尽快恢复低压供电系统的供电0根据不同场景可以采取以下应急措施：场景1:对于双回路单母线(通过母联开关连接)高压配电系统架构，立即倒换至备用高压回路，恢复低压配电的供电。

操作步骤：(1)断开故障高压输入开关，并挂牌警示；(2)察看故障高压状态仪表指示，并测试确认故障开关后端无电；(3)断开各高压输出开关；(4)闭合备用高压输入开关；(5)察看备用高压仪表指示，并测试确认备用高压正常；(6)闭合高压母联开关；(7)依次闭合高压输出开关；(8)观察机楼、机房各用电设备运行状态正常；(9)联系供电部门停电，修理更换故障开关、电缆。

场景2：对无备用高压回路(单母线不分段)系统架构，立即在低压倒换至油机供电。

操作步骤:(1)断开低压系统输入开关；(2)断开高压输出、输入开关；(3)启动油机供电；(4)观察、核对后端保证负荷设备，确认运行正常；(5)对故障开关、电缆执行挂牌警示：“此开关故障，严禁操作〃;(6)联系供电部门停电，修复故障开关、电缆。

故障类型2、高压配电系统输出开关故障故障描述：高压配电系统的输出分路开关不能正常合闸、机械结构卡死等故障发生时，将直接影响到该故障分路低压配电系统的正常供电，导致部分通信电源设备断电，蓄电池放电。

经现场判断，短时不能处理故障时，根据现场供电结构可以采取以下应急措施，恢复故障分路所属低压配电系统的交流供电Q场景1：对于单个输出开关故障，有备用开关可以立即更换输出开关操作步骤：(1)断开低压输入开关；(2)拆卸故障开关；(3)对机柜进出接触端子进行检查，确认开关本体故障；(4)安装备用开关，并闭合；(5)察看仪表指示，并测试确认正常；(7)核对检查用电设备运行正常。
