1.5C-2V×8(铜包铝)技术规范

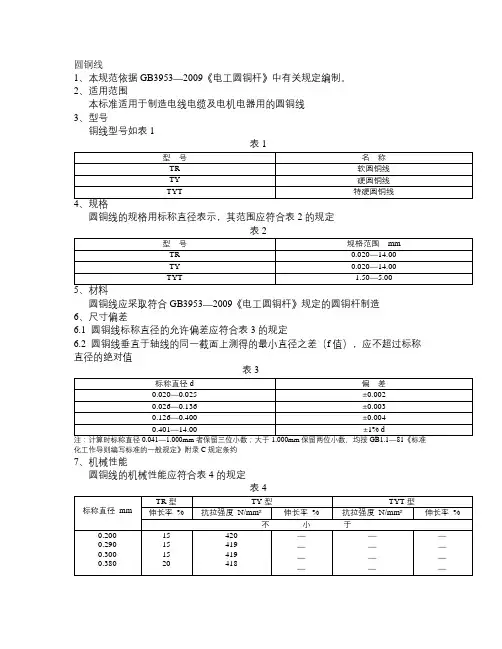

圆铜线1、本规范依据GB3953—2009《电工圆铜杆》中有关规定编制。

2、适用范围本标准适用于制造电线电缆及电机电器用的圆铜线3、型号铜线型号如表1表1型号名称TR 软圆铜线TY 硬圆铜线TYT 特硬圆铜线4、规格圆铜线的规格用标称直径表示，其范围应符合表2的规定表2型号规格范围mmTR 0.020—14.00TY 0.020—14.00TYT 1.50—5.005、材料圆铜线应采取符合GB3953—2009《电工圆铜杆》规定的圆铜杆制造6、尺寸偏差6.1 圆铜线标称直径的允许偏差应符合表3的规定6.2 圆铜线垂直于轴线的同一截面上测得的最小直径之差（f值），应不超过标称直径的绝对值表3标称直径d 偏差0.020—0.025 ±0.0020.026—0.136 ±0.0030.126—0.400 ±0.0040.401—14.00 ±1% d注：计算时标称直径0.041—1.000mm者保留三位小数；大于1.000mm保留两位小数，均按GB1.1—81《标准化工作导则编写标准的一般规定》附录C规定条约7、机械性能圆铜线的机械性能应符合表4的规定表4标称直径mmTR型TY型TYT型伸长率% 抗拉强度N/mm²伸长率% 抗拉强度N/mm²伸长率%不小于0.200 0.290 0.300 0.38015151520420419419418————————————表4（续）TR型TY型TYT型标称直径mm 伸长率% 抗拉强度N/mm²伸长率% 抗拉强度N/mm²伸长率%不小于0.480 0.570 0.660 0.750 0.8500.9401.03 1.12 1.22 1.31 1.41 1.50 1.56 1.60 1.70 1.76 1.831.902.00 2.12 2.24 2.36 2.50 2.62 2.65 2.73 2.802.853.00 3.15 3.353.754.00 4.25 4.504.755.00 5.30 2020252525252525252525252525252525252525252525252525252525303030303030303030417416415414413412411410409408407406405404403403402401400399398396395393393392391391389388386381379376373370368365—————0.50.50.50.50.60.60.60.60.60.60.70.70.70.70.70.80.80.80.90.90.90.90.91.01.01.11.11.21.31.41.41.61.7———————————446445445444443442441440439438436435434433432432431430428423421419416413411408—————————————0.60.60.60.70.70.70.70.80.80.80.90.90.90.90.91.01.01.11.11.21.31.31.41.4——表4（续）标称直径mmTR型TY型TYT型伸长率% 抗拉强度N/mm²伸长率% 抗拉强度N/mm²伸长率%不小于5.606.306.707.508.00 30303030303613543453413351.81.92.2————————————圆铜线的电阻率应该符合表5的规定型号电阻率不大于2.00mm以下 2.00mm以上TR 0.017241 0.017241 TY TYT 0.01796 0.01777 计算时，20℃的铜线物理参数应取下列数值：密度……………………………………………………8.89g/cm³线膨胀系数……………………………………………0.000017 1/℃电阻温度系数TR型……………………………………………………0.00393 1/℃ TY,TYT型直径2.00mm及以下…………………………0.0038 1/℃TY,TYT型直径2.00mm及以上…………………………0.00377 1/℃8、外观圆铜线表面应光洁，不得有与良好工业产品不相称的任何缺陷。

UL854 进户线电缆简介1范围1.1这些要求涵盖USE型、USE-2型（地下）和 SE型（地上）的电力电缆，用于符合NEC 第338条和其他适用的部分的安装。

这些电缆用于进户线和其他（NEC）1.4 - 1.8中描述的用途。

在多芯电缆中，除潜水泵电缆外，并且无接地芯线的，它适合于具有一个无绝缘的线路的导体。

它也适用于潜水泵电缆，有一个接地芯线，对于USE型和USE-2电缆有一芯绝缘接地线。

这些电缆每个绝缘芯线的额定电压都是600 V，除了单芯USE电缆使用XL-HDPE 绝缘外，USE型电缆还有热固性绝缘的。

SE型电缆具有热固性的、或者热塑性绝缘的。

1.2电缆绝缘为结实的，挤出的介电材料，用在潮湿的，75℃（167°F）和更低温度的场所。

电缆芯线类型标有包含“HH”，说明绝缘是用在干燥的地方，温度高达90°C（194°F），以及在潮湿的地方，温度为75℃（167°F）和更低的温度。

电缆芯线类型标识包括“-2 ”，说明绝缘是在潮湿或干燥的地方使用，温度高达90°C（194°F）。

1.3电缆任何金属导体，除了铜以外，都应该被标记，以识别该金属的类型，如铝或铜包铝。

铝单芯（见1.4 ）电缆，USE型或USE-2型电缆，除了实心导体的12，10或8 AWG导体，EC-1350等级的铝合金，或注册的AA-8000系列电导体级铝合金外。

对于所有其他电缆，铝导体指的只是注册的AA-8000电导体级合金。

1.4“单芯类”USE型电缆是指，单芯的，带护套的、或无护套的多心电缆，以及潜水泵电缆，在单根芯线，或在标签上，盘具，或纸箱上，对电缆芯线类型，没有任何字母显示标识。

“USE”是唯一的与之相关联的指定电缆型号。

见40.4。

1.5 SE型电缆并不用字母标明导线类型，或者以单独字母（“XHHW”，“RHW ”或“RHH”或“RHW”，后面没有“cdrs”等）标识导线类型，导线绝缘不符合UL44热固性绝缘电线电缆水平燃烧试验。

找电线电缆工作，请到《线缆招聘网》定义漆包线是绕组线的一个主要品种，由导体和绝缘层两部组成，主要用一条铜线（导体）经退火软化后涂上一层或多层凡立水（绝缘漆），因为凡立水有绝缘功能，再经烘焙而成。

此时铜线经由绕转，变成线圈，即可用于电磁感应的各种应用，如电机、电子产品、零组件线圈等。

但要生产出即符合标准要求，又满足客户要求的产品并不容易，它受原材料质量，工艺参数，生产设备，环境等因素影响，因此，各种漆包线的质量特性各不相同，但都具备机械性能，化学性能，电性能，热性能四大性能。

基本信息漆包线在线测量能够很有效地控制产品的尺寸质量。

生产中的漆包线是高速运行的，用任何接触式的测量工具都是没有办法测量到准确的数据，而且当漆包线规格较小时容易造成断线。

在线激光测量仪，可以通过镭射激光扫描测量。

激光对着线不用接触，通过感应就可以得到准确的数据。

方便又快捷，对生产真正做到实时监控，全程监控。

如有异常就会报警，还可以通过加装回馈进行实时补偿，对产品进行实时修正。

仪器参数如下：机型012/500测定机012/500显示部S型测量范围0.01~2 mm最小表示量0.1mm往返精度±0.2mm直线性±0.5 mm扫瞄频率1800回/秒扫瞄速度110m/秒输出接口RS-232C测量值输出方式找电线电缆工作，请到《线缆招聘网》标准值、上/下限值设定显示屏+NG、-NG警示灯显示Alarm警报输出功能OFFSET标准值设定功能读值6位数LED显示电压85～260V然而，在实际生产过程中，操作者不能完全依赖于激光测径仪来保证产品的尺寸质量。

由于激光测径仪属于高精度测量仪器，在使用过程中，激光探头处容易粘附尘埃杂质而导致测量偏差，所以，定期保养、校准激光测径仪，显得十分重要。

分类1.按其导体的材质的不同可分为:铜线(Copper)，铝线(AL)，铜包铝线(C.C.A), 2、按其绝缘材料的不同可分为分：2.1缩醛漆包线2.2聚西酯漆包线2.3聚氨酯漆包线2.4改性聚酯漆包线2.5聚酯亚胺漆包线 2.6聚酯亚胺/聚酰胺酰亚胺漆包线2.7聚酰亚胺漆包线 3、按材料形状分：圆线，扁线，空心线。

《铝合金电力电缆工程技术规范》征求意见稿.doc CECS XXX:201X中国工程建设协会标准铝合金电力电缆工程技术规范Technical code for the engineering of aluminium alloy power cables 征求意见稿中国工程建设协会标准铝合金电力电缆工程技术规范Technical code for the engineering of aluminium alloy power cables CECS XXX:201X主编单位:中国建筑标准设计研究院安徽欣意电缆批准单位:中国工程建设标准化协会施行日期:201×年××月××日201× 北京1前言根据中国工程建设标准化协会建标协字[2014]028号《关于印发〈2014年第一批工程建设协会标准制订、修订计划〉的通知》的要求，制定本规范。
