常见弹性柱销联轴器型号汇总

弹性联轴器型号弹性联轴器是一种用于连接两个旋转轴的装置，可以在轴之间传递动力或扭矩的同时，减少振动和冲击。

弹性联轴器的类型繁多，每种型号都有其独特的特点和适用范围。

本文将介绍几种常见的弹性联轴器型号，包括其结构、特点以及适用场景。

一、弹性套管联轴器弹性套管联轴器是一种非金属材料制成的柔性联轴器，常见的材料有橡胶和聚氨酯。

其结构由多层套管组成，两端与轴连接，中间通过弹性材料相互连接。

弹性套管联轴器具有良好的减震和降噪效果，适用于中小功率传动系统。

特点：1. 简单的结构，易于安装和维护。

2. 良好的弹性特性，能够吸收轴的微小偏差和振动。

3. 可适应较大的角偏差和轴向位移。

适用场景：1. 工程机械设备，如起重机械、挖掘机等。

2. 空压机、水泵等中小功率传动系统。

3. 农业机械，如拖拉机、收割机等。

二、齿轮弹性联轴器齿轮弹性联轴器由两个相互啮合的齿轮组成，通过弹性材料连接在轴上。

其结构类似于传统的齿轮传动，但在齿轮之间加入了弹性材料，以减少振动和冲击。

齿轮弹性联轴器适用于大功率传动系统。

特点：1. 传动效率高，承载能力大。

2. 转矩传递平稳，减少振动和冲击。

3. 高速旋转刚性好，适用于高速传动。

适用场景：1. 工业生产设备，如机床、冶金设备等。

2. 发电机组、风力发电设备等大功率传动系统。

3. 船舶、铁路机车等交通工具。

三、弹性蜗杆联轴器弹性蜗杆联轴器是一种采用蜗杆传动原理的弹性联轴器。

其结构由蜗杆和蜗轮组成，通过弹性材料连接在轴上。

蜗杆传动具有传动比大、传动效率高、承载能力大等优点，并且可以逆转传动。

特点：1. 传动比大，适用于速度转换和扭矩传递。

2. 高效率传动，减少能量损失。

3. 转矩平稳，减少振动和噪音。

适用场景：1. 车辆传动系统，如汽车变速器等。

2. 转向设备，如舵机、船舶舵机等。

3. 注塑机、橡胶机械等工业生产设备。

四、弹性销联轴器弹性销联轴器采用销和套的组合结构，通过弹性销连接在轴上。

其结构简单紧凑，适用于小功率传动系统。

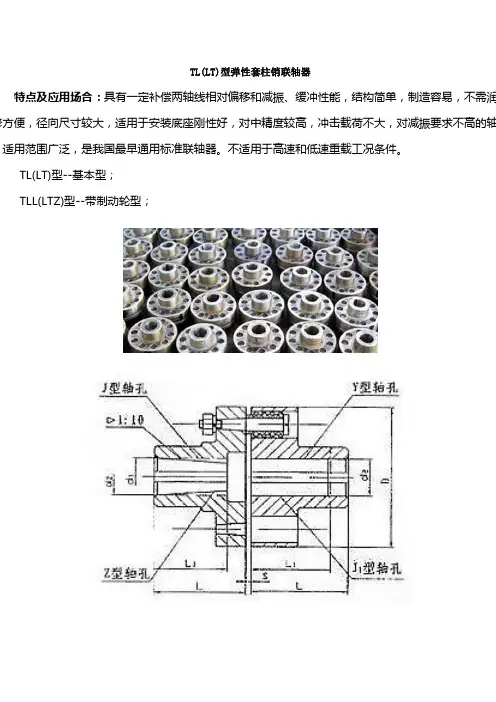

TL(LT)型弹性套柱销联轴器特点及应用场合：具有一定补偿两轴线相对偏移和减振、缓冲性能，结构简单，制造容易，不需润修方便，径向尺寸较大，适用于安装底座刚性好，对中精度较高，冲击载荷不大，对减振要求不高的轴，适用范围广泛，是我国最早通用标准联轴器。

不适用于高速和低速重载工况条件。

TL(LT)型--基本型；TLL(LTZ)型--带制动轮型；L(LT)型弹性套柱销联轴器参数及主要尺寸：(GB/T4323-84<2002>)mm2.短时过载不得超过公称扭矩值的2倍。

3.轴孔型式及长度L、L1可根据需要选取。

4.转动惯量为近似值。

ML(LM)型梅花形弹性联轴器特点及应用场合：具有补偿两轴相对偏移、减振、缓冲性能、径向尺寸小，结构简单、不用润滑、承载能力较高，维护方使、更换弹性元件需轴向移动(MLS型除外)，适用于联接同轴线，起动频繁，正反转变化，中速、中等转矩传动轴系和要求工作可靠性高的工作部位。

不适用于重载、低速及轴向尺寸受艰制，更换弹性元件后两轴对中困难的部位。

ML型--基本型；MLL-II型--分体式制动轮型；MLL-I型--整体式制动轮型；MLZ型--单法兰盘；MLS型--双法兰盘；ML(LM)型梅花形弹性联轴器的参数及主要尺寸：(GB/T 5272-2002)mm型号公称扭矩Tn N.m 许用转速r/min轴孔直径d1d2dz轴孔长度LD弹性件型号转动惯量kg.m2质量kg 弹性硬件(HA)a b铁钢Y型J1Z型L推荐≥85≥94LML1 (LM1) 25 45 11500 1530012 14 32 2735 86 50MT1-a-b 0.014 0.6616 18 19 42 3020 22 24 52 38(LM2) 50 100 9500 12000 16 18 19 42 3038 95 60LM2-a-b 0.044 0.92 20 22 24 52 3825 28 62 44ML2 (LM3) 100 200 8200 10920 22 24 52 3840 103 70MT2-a-b 0.075 1.5525 28 62 4430 32 82 60ML3 (LM4) 140 280 6700 900022 24 52 3845 114 85MT3-a-b 0.178 2.525 28 62 4430 32 35 38 82 60ML4 250 400 5500 7300 25 28 62 44 50 127 105 MT4 -a 0.412 4.3HL,HLL(LX,LXZ)弹性柱销联轴器特点及应用场合：具有微量补偿性能，结构简单，容易制造，更换柱销方便，可靠性极差，适用于有轴向窜动，起动频繁，正反转的轴系传动，不适用于工作可靠性要求精度高的部位，不宜用于高速、重载及有强烈冲击振动的轴系传动，安装精度低的轴系亦不应选用。

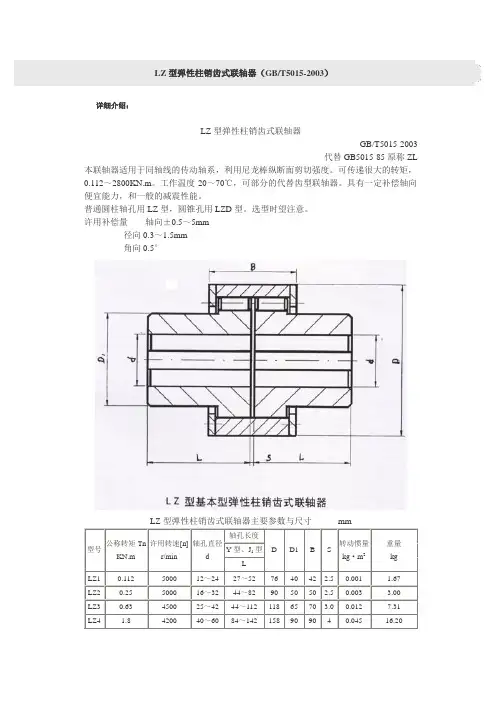

LZ型弹性柱销齿式联轴器（GB/T5015-2003）详细介绍：LZ型弹性柱销齿式联轴器GB/T5015-2003代替GB5015-85原称ZL 本联轴器适用于同轴线的传动轴系，利用尼龙棒纵断面剪切强度。

可传递很大的转矩，0.112～2800KN.m。

工作温度-20～70℃，可部分的代替齿型联轴器。

具有一定补偿轴向便宜能力，和一般的减震性能。

普通圆柱轴孔用LZ型，圆锥孔用LZD型。

选型时望注意。

许用补偿量轴向±0.5～5mm径向0.3～1.5mm角向0.5°详细介绍：发布时间：2007-8-3 17:28:25LZZ型带制动轮弹性柱销齿式联轴器GB/T5015-2003代替GB5015-85原称ZLL详细介绍：LZJ型接中间轴弹性柱销齿式联轴器GB/T5015-2003代替GB5015-85原称ZLZLZD 型锥形轴孔弹性柱销齿式联轴器（GB/T5015-2003）详细介绍：LZD 型锥形轴孔弹性柱销齿式联轴器GB/T5015-2003代替GB5015-85原称ZLD详细介绍：LX型弹性柱销联轴器GB5014-2003代替GB5014-85原称HL本联轴器适用于各种同轴线的传动系统，利用尼龙棒横断面剪切强度传递转矩，传递转矩为160～160000N²m，工作温度为-20～80℃，结构简单，维修方便，具有缓冲减震性能和一定的轴向便宜补偿能力。

许用补偿量注：LX12、LX13、LX14使用Z型孔时要核对沉孔是否允许。

LXZ型带制动轮弹性柱销联轴器（GB5014-2003）详细介绍：LXZ型带制动轮弹性柱销联轴器GB5014-2003代替GB5014-85原称HLL。

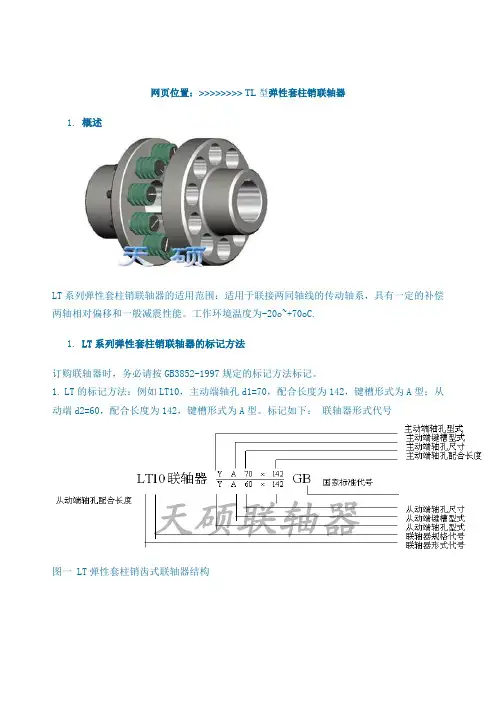

网页位置：>>>>>>>> TL型弹性套柱销联轴器1.概述LT系列弹性套柱销联轴器的适用范围：适用于联接两同轴线的传动轴系，具有一定的补偿两轴相对偏移和一般减震性能。

工作环境温度为-20o~+70oC.1.LT系列弹性套柱销联轴器的标记方法订购联轴器时，务必请按GB3852-1997规定的标记方法标记。

1. LT的标记方法：例如LT10，主动端轴孔d1=70，配合长度为142，键槽形式为A型；从动端d2=60，配合长度为142，键槽形式为A型。

标记如下：联轴器形式代号图一 LT弹性套柱销齿式联轴器结构表一 LT 型弹性套柱销联轴器基本参数和主要尺寸型号公称转矩 Tn许用转速 nr/min轴孔直径d1、d2轴孔长度mmDA转动惯量质量 kg Y 型 J 、J1、Z 型 L 推荐L L1 L mmLT18800 920 14 -25711810、11 251712、14 3220LT2 16 760012、14358016、18、19423042LT3630016、18、1938 953520、22523852LT4 63 5700 20、22、24 40 106说明：质量、转动惯量按铸钢、无孔、L推荐计算.1.LT弹性套柱销联轴器允许最大轴线误差1.联轴器零件材料表泊头市天硕联轴器厂邮编：062150联系电话： 8269715 8285615业务传真：公司地址：河北省泊头市南仓街E-MAILCopyright 2001 TANSO rights reserved.天硕信息部制作产品名称：产品简介：爪型联轴器的中间滑块用夹布胶木或聚氨酯制成，质量轻，结构简单，安装方便，价格低廉，常用于小功率的场合，适用于转矩不大，转速较高，无急剧冲击的两轴连接。
