GJDC-CL2000测力仪使用说明书

GJDC-CL2000测力仪使用说明书GJDC-CL2000型测力控制仪主要用于机床夹紧装置中间顶力的测量及控制。

其工作原理为：机床在顶工件时使压力传感器发生微小形变，计算机对形变量的电信号进行计算与处理，准确测出机床受力情况。

其具有反应速度快、精度高、使用方便等特点。

一、主要技术指标1、电源电压AC220V±15% 50HZ2、功率消耗 10W3、相对湿度 80%4、分辨率 1/250005、精度5‰6、反应速度 25次/秒7、电路控制 10V 50mA8、能够在测量和日期两种状态间任意切换二、工作状态状态1：上面一行显示测量上面限中间一行显示测量值下面一行显示测量下面限状态2：上面一行显示XX年XX月中间一行显示XX日XX时下面一行显示XX分XX秒三、标定按“▼”后进入标定：上面一行显示“２”中间一行填入密码“2000”按“确认”进入标定状态：上面一行显示“１”，此时要求顶杆受力为零中间一行显示顶杆力的内码，且待数据显示稳定后按“右”将数据保存后进入下面一步骤。

上面一行显示“２”，此时使顶杆加载已知力中间一行填入已知力按“确认”进入下面一步骤。

上面一行显示“３”中间一行显示Ｋ除以100000的商数下面一行显示Ｋ除以100000的余数，按“右”进入正常测控状态（将这两个数据作记录以备日后系统有问题时填入）。

四、设置按“”后进入参数设置：上面一行显示“３”中间一行填入密码“3000”按“确认”进入参数设置状态：上面一行显示“1”中间一行填入测量上限按“确认”进入下面一参数设置。

上面一行显示“２”中间一行填入测量下限按“确认”进入下面一参数设置。

上面一行显示“３”中间一行填入零秤数值,20吨32吨按“确认”进入下面一参数设置。

上面一行显示“８”中间一行填入Ｋ除以100000的商数按“确认”进入下面一参数设置。

上面一行显示“９”中间一行填入斜率余数（Ｋ除以100000的余数）按“确认”进入正常测控状态。

keithley(吉时利)4200A-SCS中文技术手册

主要性能指标
I-V 源测量单元 (SMU) ●● ± 210 V/100 mA 或 ± 210 V/1 A 模块 ●● 100 fA 测量分辨率 ●● 选配前端放大器提供了 0.1 fA 测量分辨率 ●● 10 mHz - 10 Hz 超低频率电容测量 ●● 四象限操作 ●● 2 线或 4 线连接
C-V 多频率电容单元 (CVU) ●● AC 阻抗测量 (C-V, C-f, C-t) ●● 1 kHz - 10 MHz 频率范围 ●● ± 30 V (60 V 差分 ) 内置 DC 偏置源，可以扩展到 ± 210 V (420 V 差分 ) ●● 选配 CVIV 多功能开关，在 I-V 测量和 C-V 测量之间简便切换
无需示波器检验脉冲测量脉冲定时预览模式可以简便地查看脉冲定时参数，确认脉冲式 I-V 测试按希望的方式执行。使用瞬态 I-V 或波形捕获模式，进行基于时间的电流或电压测量，而无需使用外部示波器。
典型应用
MOSFET, BJT 晶体管材料特性分析非易失性存储设备电阻率系数和霍尔效应测量 NBTI/PBTI III-V 族器件失效分析纳米器件二极管和 pn 联结太阳能电池传感器 MEMS 器件电化学 LED 和 OLED
±210V
4200A-CVIV I-V/C-V 多开关模块 DC I-V 和 C-V 自动切换
-
-
4225-PMU
超快速脉冲测量单元
- 脉冲式 I-V - SegmentARBR® 多电平脉冲 - 瞬态波形捕获
±40 V (80 V p-p), ±800 mA 200 MSa/s 同时测量电流和电压 2048 个唯一段 20 ns 脉宽仅输出时 60 ns 脉宽输出同时测流时

启程教育Genesis2000教程

重孔、八字孔及每种孔的个数和位置，并判断是否间距离板边太近。
内层修改及检查
1、针对内层的正负片进行不同的修改和优化，根据不同的孔径手动设定自己所需的最小
隔离 ring 边及最优 ring 边。
2、自动删除独立 pad，可塑性的蜘蛛脚，随意调整。
学校常年培训： genesis2000、FPC、CAM350、GenFlex、Pads 设计、Allegro 设计(Cadence)、深圳手机板 Layout 培训、
启程 PCB 培训基地
TEL：29928265 29928255 学校网址：
咨询 QQ：1301231234
1、手工拼版和自动拼版来自2、钻孔、内层正负片、外层的封边；
3、倒扣、阴阳拼版
4、锣带，金手指制作，cad 标注成型图，开模注意事项，
5、文件输出，文件出片，打印图纸，拍图片，层优化、脚本的调入，塞孔铝片的制作
十、文件转换
1、Protel 转 gerber 文件 2、Powerpcb 转 gerber 文件 3、Autocad 转 gerber 文件
资料的基础上修改的，只不过修改的时候考虑到了厂里的机器能力。菲林按工序可分为
内层菲林、外层菲林、防焊菲林、文字菲林以及一些辅助菲林如：碳油，蓝胶等等。
菲林是感光后有图像的胶片，可以理解为你照相后得到的那张底片，只不过上面的图像
不是人相，而是线路图像而已，当然它的大小比你的照相底片要大。
光绘文件是光绘机用来绘制菲林用的电脑文件，你用手摸不到的，存在电脑上，可
学校常年培训： genesis2000、FPC、CAM350、GenFlex、Pads 设计、Allegro 设计(Cadence)、深圳手机板 Layout 培训、

DLM2000 混合信号示波器_第1版_Bulletin DLM2000-00CN

可以在长时间、多个波形采集中快速查找和标记出异常信号。根据边沿、状态码型、脉宽以及串行总线码型(可选)等设置的不同条件，单次波形采集最高可达250M点。使用历史存储功能，可以在 50,000屏(最多)采集波形中搜索到符合指定条件的波形。
功能和特点
9
参数趋势和直方图显示
为了方便观看测量参数的波动，可以将它们显示成趋势。这样就能轻松看到参数的周期变化。此外，也可以用直方图显示参数变动，这也是一种直观的统计评估方法。
选择YOKOGAWA的理由
选择YOKOGAWA的理由:
我们的测量使命 YOKOGAWA坚信精准且有效的测量是革新成功的关键。我们的研发团队一直致力于为需要面临各种大大小小挑战的研发人员和工程师提供测量工具。我们的传统 YOKOGAWA近百年来一直致力于测量解决方案的开发，通过不断寻找新方法，为研发团队提供他们所需的测量工具，同时从他们的测量解决方案中磨练出精准眼光。YOKOGAWA在客户的指引下，努力设计出操作性和功能性兼顾的示波器。我们的承诺 YOKOGAWA的高品质信誉主要体现在两个方面：一是我们的产品，可针对特定客户需求增加新功能；二是我们的服务水平和提案能力，即便面临最严峻的挑战，也可以帮助客户制定出合适的测量解决方案。
自动测量时间差和电压差
将线光标或波形标记光标移到不同的显示波形上，可以显示电压和时间的绝对值，以及它们各自的差值。如果将时间轴切换成位置/角度轴，就可以使用角度光标。
FFT频域分析
2个FFT分析可以同时执行。数据源既可以来自输入通道，也可以来自运算结果。除标准功率谱运算外，使用 /G2用户自定义运算选件可以得到一整套FFT功能。
完全独立的两个缩放窗口

ORMT-J2000DA中文技术说明书

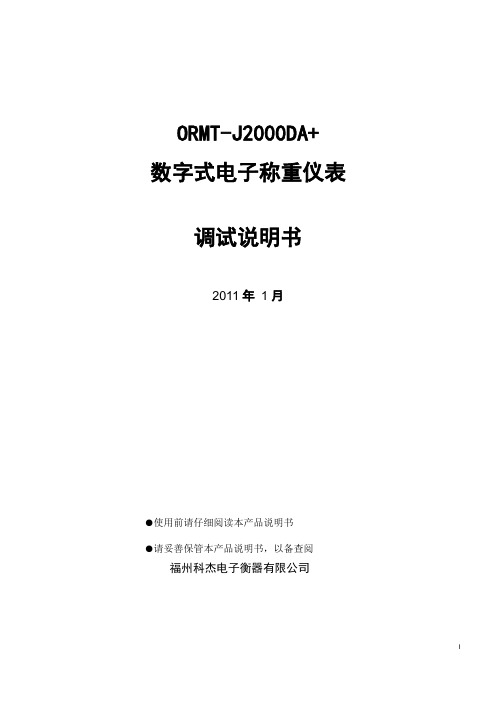

ORMT-J2000DA+ 数字式电子称重仪表调试说明书2011年1月●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅福州科杰电子衡器有限公司目录第一章技术参数 (1)第二章安装联接 (2)第一节、仪表与数字传感器的连接 (2)第二节、仪表与大屏幕的连接使用......................................................................................... 错误！未定义书签。
