电力输配电线路的运行维护与故障排除技术分析探讨

  • 格式：pdf
  • 大小：1.57 MB
  • 文档页数：2

Power Technology

︱222︱2017年12期 电力输配电线路的运行维护与故障排除技术分析探讨

许 飞

国网浙江常山县供电有限公司，浙江 衢州 324200

摘要：现阶段，我国的每年电能需求量在不断增加，为满足社会的用电量，国家在不断加大电网的建设力度。电力公司对电力建设的

投资也越来越多，使电力系统的建设正在向更好的方向发展。在电力建设中，输配电线路作为电能传输工具会出现各种的故障问题，造成

电力系统的运行的不稳定、存在安全隐患。基于此，文章对输配电线路常见的故障分析，提出改善建议，以保障电力输电的正常运行。 关键词：电力系统；电力输电线路；运行维护；故障;技术 中图分类号：TM726 文献标识码：B 文章编号：1006-8465（2017）12-0222-02 前言

从目前的输配电线路运行实际来看，现阶段对于输配电线路的

分析研究还存在着一定的欠缺，所以在具体的运行维护工作和故障

排除方面的措施采取针对性稍显不足，这种针对性的弱势直接导致

了输配电线路运行维护和故障排除的作用和价值效果弱化。基于这样的局面，要想进一步的提升线路运行的效率和质量，从而发挥其

最大价值，探讨线路运行维护和故障排除的解决措施势在必行。 1 输电线路常见故障分析

1.1 单相接地

电力输电线路的单相接地故障是比较常见的，在发生单相接地

故障时，相电压就会立刻变成零，这容易让输电线路的电压高于使用设备的电压极限，引起设备损坏。而在发生输电设备损坏但没有

进行及时处理时，会使高压线路的温度突然增加，这会造成导致整

个输电线路故障，可能引发爆炸或者是火灾。

1.2 雷击跳闸

目前很大的一部分输电线路是在户外的，这直接增加了线路遭

遇雷击的可能性。输电线路在遭遇到雷击是极易跳闸，而跳闸会引起绝缘子放电导致其表面绝缘层脱落，引发避雷线断线。 同时，一

旦出现暴雨、雷电等天气，电力输电线路极易被雷电击穿，出现重

大安全事故，影响电力系统的稳定运行。 另外还有很多天气因素会

引发输电线路故障，如表 1 所示。 表1 自然因素引发输电线路故障情况分析

序号 自然因素 故障

1 雷电天气 线路烧损，跳闸故障

2 大雨天气 电线杆倒塌，电线被切断

3 雷电大雨天气 电线内部绝缘体击穿，电线和地面发生直接接触

4 大风天气 断树枝隔断电线，引发跳闸故障

5 大雪天气 线路覆冰，杆塔倒塌，引发电线切断故障 1.3 线路鸟害

由于环境的变好，鸟类变得越来越多。在输电线路中，鸟害故

障不断发生，对输电线路的运行造成了影响。主要有三方面：①鸟

类在筑巢时会将筑巢物落在导线或绝缘子之上，这会让绝缘子串短接，引发接线故障；②鸟类粪便造成线路的闪络③猛禽类在食用时

落下的物体，会造成线路绝缘子短接，引发故障。

1.4 外力破坏

由于自然环境影响，电力输电线路如果布设过久，会出现材料

老化和腐蚀的现象，容易发生线路故障，而且有很多不法分子受利

益驱使，会盗窃线路和设备，从而引发线路故障，影响电力系统的安全性和稳定性，也影响人们的日常生产生活。因此，必须要加强

故障排除力度，及时发现故障并做好排除工作，从而保障输电线路

的正常运行。 2 电力输电线路故障排除

2.1 确定故障地点

电力输电线路故障排除时，主要是分为三个步骤进行，其中第一步要做的就是确定故障地点。 在确定故障地点时，可以通过调度

各种数据的方式进行综合分析， 应用先进的设备和技术手段得出故

障所在的方位， 在确定故障地点后方可进行下一步工作。

2.2 预估故障的类型

在确定故障地点之后，还要预估故障的类型，以免在检修人员在没有做好充分准备的情况下抵达现场， 影响故障的排除效率。 预

估故障类型可以通过平时检查的数据和故障情况进行分析，从而判

断出故障的类型，以便及时做好故障排除。

2.3 故障排除方法

在确定故障地点，并做好故障类型预估后，就需要前往现场进行故障排除，针对故障类型及时进行故障排除工作。 笔者根据自身

经验，提出一些常见故障的排除方法。

（1）单相接地故障排除。 由于引发单相接地故障的主要原因

是环境较为恶劣，因此，在进行输电线路设计时，就应当对需要架

设输电线路的地区进行综合的考察， 分析最合适架设输电线路的位

置。 同时，在施工前要注重材料的购买，尽量购买质量好、价格低的材料，确保材料的质量合格，在施工过程中要注重对施工人员的

监督工作， 从根本上增加输电线路的安全性和可靠性，降低故障发

生几率。

（2）雷击跳闸故障排除。 由于雷击跳闸故障属于自然因素引

发，是不可避免的故障灾害，因此，要做好提前做好预防措施，安

装避雷设备。 例如笔者所在公司就在综合分析输电线路沿线的地形地貌等情况后，因地制宜的选择架设避雷线、降低杆塔接地电阻等

方式，有效的降低了雷击事故的发生几率。

（3）线路鸟害故障排除。 在进行线路鸟害故障排除时，一般

会选用防和驱两种技术措施，例如选用大盘径绝缘子，或者是加装

防鸟粪挡板、防鸟网等设备，还可以采购一些驱鸟装置避免鸟类在

线路上方停留。例如某地域 10kV 农网架空线路收到鸟窝现象影响较重，因此采取了加装防鸟装置，并加强季节巡视的方式，有效降

低了鸟害故障。

（4）外力破坏。 要加强输电线路保护的宣传工作，向人民群

众宣传输电线路的作用和输电线路损坏的危害， 倡导群众集合所有

力量对输电线路进行保护。 对于偷盗、破坏输电线路的不法分子要

依照法律进行严惩，以免再次发生此类现象，引发输电线路故障，破坏输电线路的正常运行。 3 电力输电线路的运行维护建议

3.1 规划好输电线路设计工作

为了保证输电线路运行和供电的有效性，在前期要认真的对待

输电线路的设计工作。在输电线路的设计阶段，设计人员与电力企

业相关部门及行政部门都要认真参与输电线路的设计，并积极参加审查电力输电线路的安全性能。在输电线路设计过程中，设计人员

要认真检查输电线路的分布区域，做好研究工作，并以试验结果为

依据，设计要科学合理。在输电线路试运行阶段，电力企业要让有

有经验技术的专业人员，对输电线路的整体运行质量进行检查，做

好质量调查工作。

3.2 定期的检测和维修 为了保证输电线路的安全运行，电力系统的运行和维护人员应

注意对输电线路的检查和维护工作。工作人员要加强监测力度，并

安排专业技术人员进行定期的检查和维护，操作和维护都必须按照

规章制度进行，并记录在本子上。在恶劣天气下，加强输变电线路

的监测工作，发现异常及时上报，电力公司应及时派出维修人员解

决。 （下转第 239 页） 电力科技

2017年12期︱239︱ 硅组件，当组件内部的温度达到 50 ℃以上时，它的输出功率衰减

约 3%。所以计算实际效率时应考虑到 3%的损耗。 太阳电池板因倾角低，极易累积灰尘。灰尘影响了组件吸收光

能，导致太阳电池板的输出功率降低。根据各地环境不同，此因素

最多会使实际发电效率衰减 4%。因光照不均匀，各个太阳电池板的

实际输出功率几乎不能同时达到最大功率。因此，光伏电站的实际

功率应低于所有太阳电池板的标称功率之和。此外，还应考虑板间

连线损失和组件的不匹配性等。这些因素一般来说会影响组件实际功率约 5%。

考虑安装角度因素折算后的效率为0.95。则预测发电效率：

η=0.95×0.97×0.96×0.95×0.95=79.8%；预测年发电量

Q=ηQ1=79.8%×367606 k Wh=29.3万kWh。

2.3 效益分析

根据《国家发展改革委关于完善陆上风电光伏发电上网标杆电价政策的通知》(发改价格 [2015]3044 号)，该地区为Ⅲ类资源区，

光伏电站标杆上网电价为0.98元/kWh。

此外，根据《省物价局、省能源局关于对新能源发电项目实行

电价补贴有关问题的通知》可知，在国家标杆电价的基础上，省额

外补贴0.25元/k Wh，所以实际上该项目中光伏发电所产生的每度

电可获得1.23元。 该项目装机容量为 316.2 kW，按10元1W计算，总投资为316.2

万元，实际总投资约 280万元，略低于计算总投资。根据逆变器采

集的数据得知，2016年 12月发电量约为13MWh，2017 年1月发电

量约为 13.2MWh。其中，2017年1月平均日发电量约为424.3 k Wh，

最大日发电量为 976.6kWh，当地12月、1月辐射量均为192.8MJ/m2，全年总辐射量约为4100 MJ/m2，计算可得：

全年发电量约为(13.2+13)×103×4100/(192.8×2)=278578.8 k Wh。

实际发电效率η=278578.8/367546=75.8%。

实际发电效率由以上计算可知，与预测发电效率(η=79.8%) 相

差 4%。

该项目年收益约为 278578.8×1.23=34.3万元，约8年收回成

本。光伏发电系统使用寿命按25年计算，收益为25×34.3 万元 =857.5万元。因此，该项目总投资约280万元，收益为 857.5万元，

盈利为 577.5万元，时长25年。这个结果充分体现了光伏发电系

统周期长，收益稳定的特点。 3 结语

在常规能源储量减少、污染严重的今天，太阳能作为一种优点

众多的清洁能源，承担了缓解能源危机和改善环境质量的重任。在此基础上发展的光伏发电系统，继承了该能源节能减排、绿色环保、

安全卫生等众多优点。其中，我国的分布式光伏发电处于高速发展

阶段。随着国家的大力支持，未来分布式光伏发电一定会在能源战

略中具有重要地位。 参考文献：

[1]张欣.分布式光伏发电项目综合效益评价[D].华北电力大学,2015. [2]谷永刚,王琨,张波.分布式发电技术及其应用现状[J].电网与清洁能

源,2010,(6):38-43.

[3]苏剑,周莉梅,李蕊.分布式光伏发电并网的成本/效益分析[J].中国

电机工程学报,2013(34):50-56,11.

[4]王赛飞.太阳能光伏系统充电策略研究[D].山东大学,2012.

（上接第 200 页）

3.4 对运行方式进行优化。通过电力负荷控制来编制整个年度电力

调控的目标，优化电网运营的模式，匹配平衡电力资源，保证电力供应。

控制中心可以通过电力复合控制系统，来了解当前企业与用户的用电情

况与用电特性。进而根据这些特性进行必要的分析得出预判。根据这些

预测与分析来制定相应的措施实现错峰等各级负荷管理目标。 3.5 迅速反应保证电网运营安全。通过电力负荷控制系统进行

需求侧管理，可以提高对于用电情况的准确性，进而提高整个电网

的用电负荷的效率。减少线路的拉闸对人们日常生活的印象。对重

点用户广泛的推广和安装符合控制装置。通过该方法在系统出现紧

急问题时做出快速的反应，保证整个电网的正常运营。 4 结语 从长远来讲负荷控制系统的广泛使用是电力企业实现自动化发展

的必然趋势。这不仅对于电力企业到运营与生产都有着非常重要的意

义。而且可以通过负荷控制系统对负荷曲线进行合理有效的改善，对整

个用电负荷进行及时有效的管理。这样在提高用电使用率的同时也可以

避免由于拉闸对整个社会与居民的生产生活造成的影响 参考文献：

[1]齐永强.供电企业电力营销风险管理研究[J].通讯世界,2015,(23):

190-191.

[2]穆君,石海霞.负荷控制对电力营销管理的意义[J].黑龙江科技信息,

2010,(02):81.

合集下载

探讨输配电线路运行维护的难点及相对措施

探讨输配电线路运行维护的难点及相对措施

探讨输配电线路运行维护的难点及相对措施

【摘 要】分析了输配电线路安全稳定运行的重要性，对输配电线路的特点进行了阐述，并探讨了提高输配电线路的运行、维护和管理等方面的措施。

【关键词】输配电；运行；管理

作为电力系统的重要组成部分，输配电线路分布范围非常广泛，所年地形地貌、环境气候复杂多样。随着现代电力系统功能日趋完善，系统结构日益复杂，自动化程度越来越高，而且现代电力系统正在向更高的电压等级、更远的输电距离和更大的容量等方向发展，这就对输配电线路运行的稳定性和可靠性提出了更高的要求。因此，提高输配电线路运行的稳定性，加强输配电线路的日常维护，提高输配电线路的管理水平就显得尤为重要。

1.输配电线路的特点和运行维护的难点

随着现代电力系统的不断发展，输配电线路的运行工况也越来越复杂，其运行特点可以归纳为如下几点：

（1）输配电线路涵盖区域广，气候条件复杂，既有高寒、高海拔地区，又有冬季严寒、夏季酷热、昼夜温差大的气候恶劣的地区，从设计、建设到维护管理难度都很大；

（2）现代输配电线路中所使用的塔架和杆塔很高、很宽，导致所占空间和占地面积都很大，而随着输电电压等级的不断升高，所用的绝缘子串越来越长，绝缘子片不仅数量越来越多，而且吨位也越来越大，直接增加了运行维护工作量；

（3）国民经济和社会发展对输配电系统的依赖程度越来越高，对输配电系统的运行可靠性提出了更高的标准；

（4）随着电力新材料、新技术、新工艺、新设备的不断更新，对输配电线路维护管理人员的技术水平提出新的要求。

正是由于现代输配电线路有着诸多的特殊性，导致其在运行管理过程中存在着很多技术和管理上的难点，主要包括：

（1）随着输配电线路高度、宽度以及档距的增加，其发生雷击和绕击的可能性显著增加，因此防雷工作是现代输配电线路运行管理中需要引起高度重视的难点之一；

探讨输配电线路运行管理技术

探讨输配电线路运行管理技术

电力电子・Ｐｏｗｅｒ　Ｅｌｅｃｔｒｏｎｉｃｓ　

种发散状态的运行模式，在　的运行管理工作开展过程中，　的环境因素和一些突发的极　气会对工作的开展造成一定　响，甚至会造成线路故障的　，给工作人员正常的线路维　护工作和管理工作增加了极大的　难度。本文主要探讨了输配电线　路运行管理过程中的一些技术手　段，通过作者的分析想，希望能　为该领域研究和＿Ｔ－作的人员提供　一定的帮助　【关键词】输配电线路运行过程管理技术　随着我国市场经济主体的转变以及相关　的科学信息技术不断的应用到电力建设中来，　当前的电力系统已经得到了极大的发展，而对　于输配电线路运行、维护以及管理的好坏直接　影响到电网系统以后发展的快慢。由于受到输　配电线路自身缺点的影响，在线路的架设以及　后期的施工阶段，线路不可避免的会收到环境　影响、各种突发的极端天气的影响。如何能够　有效的对输配电线路的安全性、可靠性和稳定　性进行维护和管理，已经成为电力部门和社会　关注的一个重点和未来研究的热点方向。根据　现有的实践总结的经验，对输配电线进行过程　中各项技术环节进行管理和把控，通过有效的　管理手段来保障当前输配电线路运行的安全性　和稳定性。　１线路运行过程中的维护管理　当前的输配电线路运行管理过程中，对　其进行维护和管理的主要依据国家颁布的相关　政策法规，而目前国家已经颁布和实施的相关　操作规范和流程主要有　架空送电线路运行规　程　和《电业安全工作规程　两个范本。在线　路的运行过程中，除了要按照上述的规程确保　线路运行的安全之外，还应该对线路进行有效　探讨输配电线路运行管理技术　文／曹凯锋　的预防和保护。而当前线路维护的主要方式为　运行线路检查、线路检修以及故障反馈等几方　面　在具体的操作过程中，相关的管理部门应　该建立一整套完善有效的岗位责任制度，尽量　做到一个人或者一个组盯一条线路，这种方式　有利于实时的对线路进行监督和控制，能够最　大程度的维护线路在运行过程中的安全性和稳　定性。此外，在线路运行过程中，对于这一时　期线路的管理要做到谁负责谁承担责任，细化　责任分工，同时对于两位员工之间的交接班也　应该做到明确和规范化和制度化。　２设备检修管理　对于线路维护过程中检查出来的线路故　障和设备出现的故障，应该按照相应的流程及　时反馈给相关维修部门及时进行维修，同时，　输电配网修路的年鉴等过程中的，应该彻底的　对线路进行排查，对于检查出来的一些安全隐　患和安全问题应该等级在案，等工作完毕后将　记录上缴给管理部门进行最后的维修和更换。　对于设备被已经严重的腐蚀、或者损害，在　对其进行维修或者更换之后要定时的对其进行　检查。并且由相关的管理部门和记性统一的维　修和对线路检查环节制定规范的措施并且有效　的进行实施。在线路检查过程中，应该遵守国　家制定的操作流程和规范。首先，线路检查、　维护、管理的部门应该采取积极的措施和办法　强化和提升线路检修的质量和效果，保障线路　中各个运行环节处于正常运转状态，这样有利　于电网整体的运行安全；其次，对出现故障的　线路以及相关的辅助设备应该及时的进行维修　和更换，同时对不同的障碍进行有效的分类，　按照设备运行的轻重急缓有序的进行维修和管　理；再次，对出现故障的线路和设备进行维修　时，应该采用局部线路停电的方式开展工作，　尽量避免大面积的停电对用户的而影响，确保　各个单位正常用电；最后，在对输配电线路进　行维护和管理过程中，应该使用先进的技术和　最新的处理手段对故障线路进行维修和管理，　这样不但能大幅度的节约维修的时间，而且以　后线路的正常运行有一定的保障。　３线路运行管理　３．１线路运行过程中档案和制定和管理　首先，依据线路运行管理的企事业的权　１７８・电子技术与软件工程Ｅｌｅｃｔｒｏｎｉｃ　Ｔｅｃｈｎｏｌｏｇｙ＆Ｓｏｆｔｗａｒｅ　Ｅｎｇｉｎｅｅｒｉｎｇ　限，制定和建立完善的线路专用档案，并采取　积极的措施提升档案的管理水平和管理技术，　其次，在线路运行过程中，对于其中线路中更　换的相应的设备应该将档案及时的更新，这样　能确保后期对线路障碍分析有相关的记录可以　查询。　３．２强化线路运行过程分析以及故障的统计管　理　首先，在输配电线路运行过程中，管理　部门应该强化线路在运行过程中的各种障碍分　析，这个分析主要包括了配网运行过程中的输　配电线路运行分析、设备故障分析、相关辅助　设备故障分析以及故障原因的分析，这样有利　于后期的维修部门在对故障进行维修时有一定　的理论依据；其次，管理输配电线路运行的电　力管理部门应该对线路中出现的各种问题和障　碍产生的原因进行细致的分析和研究，并对实　际的工作进行经验总结，最终达到提升当前线　路运行管理技术的目的。　４结语　当前，相关领域的研究人员就如何对电　网输配电线路的安全性、可靠性以及稳定性进　行了大量的研究和探索。通过对输配电线路运　行管理相关技术的讨论与经验总结，发现线路　在运行过程中规范运行制度管理，完善设备管　理、强化基础建设管理、档案管理以及安全运　行管理等都能对输配电线轮的运行起到了十分　重要的保障作用。　参考文献　［１］陈泓达，谢芳，耿波涛．浅议输配电　线路运行管理技术［Ｊ］．科技致富向　导，２０１　０，８（１８）：７８．　【２】陈国鑫．有关配电线路安全运行管理措施　的探讨［Ｊ］．中小企业管理与科技（下旬　刊），２０１　０，１５（Ｏｇ）：６５．　［３］董玉芳．对输配电线路安全运行的探讨　［Ｊ】．商品与质量，２０１１，３（２０）：８６．　［４］姚红刚．浅谈如何提高输电线路的运行管　理［Ｊ］．科技资讯，２０１　０，２（２７）：５４．　作者单位　国网山东阳谷县供电公司山东省阳谷县　２　５２　３００　一动系社。路，，由期一体围天影现　～　自力在用线门节路周现具周端的出　一－．－

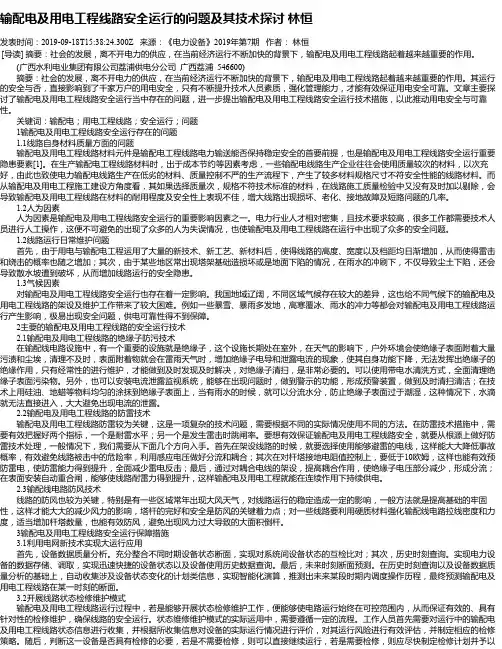

输配电及用电工程线路安全运行的问题及其技术探讨 林恒

输配电及用电工程线路安全运行的问题及其技术探讨 林恒

输配电及用电工程线路安全运行的问题及其技术探讨 林恒

发表时间：2019-09-18T15:38:24.300Z 来源：《电力设备》2019年第7期 作者： 林恒

[导读] 摘要：社会的发展，离不开电力的供应，在当前经济运行不断加快的背景下，输配电及用电工程线路起着越来越重要的作用。

(广西水利电业集团有限公司荔浦供电分公司 广西荔浦 546600)

摘要：社会的发展，离不开电力的供应，在当前经济运行不断加快的背景下，输配电及用电工程线路起着越来越重要的作用。其运行的安全与否，直接影响到了千家万户的用电安全，只有不断提升技术人员素质，强化管理能力，才能有效保证用电安全可靠。文章主要探

讨了输配电及用电工程线路安全运行当中存在的问题，进一步提出输配电及用电工程线路安全运行技术措施，以此推动用电安全与可靠

性。

关键词：输配电；用电工程线路；安全运行；问题

1输配电及用电工程线路安全运行存在的问题

1.1线路自身材料质量方面的问题

输配电及用电工程线路材料元件是输配电工程线路电力输送能否保持稳定安全的首要前提，也是输配电及用电工程线路安全运行重要隐患要素[1]。在生产输配电工程线路材料时，出于成本节约等因素考虑，一些输配电线路生产企业往往会使用质量较次的材料，以次充

好，由此也致使电力输配电线路生产在低劣的材料、质量控制不严的生产流程下，产生了较多材料规格尺寸不符安全性能的线路材料。而

从输配电及用电工程施工建设方角度看，其如果选择质量次，规格不符技术标准的材料，在线路施工质量检验中又没有及时加以剔除，会

导致输配电及用电工程线路在材料的耐用程度及安全性上表现不佳，增大线路出现损坏、老化、接地故障及短路问题的几率。

1.2人为因素

人为因素是输配电及用电工程线路安全运行的重要影响因素之一。电力行业人才相对密集，且技术要求较高，很多工作都需要技术人员进行人工操作，这便不可避免的出现了众多的人为失误情况，也使输配电及用电工程线路在运行中出现了众多的安全问题。

输配电线路运行维护与关键处理技术研究

输配电线路运行维护与关键处理技术研究

ＬｏＷ　ｃＡＲＢｏＮ　Ｗ０ＲＬＤ　２０１３，ｌ２　能源・电力　

输配电线路运行维护与关键处理技术研究　

张　军（国网云梦县供电公司，湖北云梦县４３２５００）　

【摘　要】输配电的线路为国家电网的十分重要组成部分，但是由于距离长、地域较广，所以很容易被自然环境以及人为的因素的重大影响；所　以，输配电线路的运行维护目前还存在着较多的困难，尤其是部分关键技术的问题的解决。做好了输配电线路的运行维护以及关键的技术处理　的工作，对于保证我国国家电网的安全并且可靠的运行有着重要意义。为了我们更好的实施输配电路的运行以及维护和关键的处理技术，我们　

通过走访咨询，归纳总结，分析讨论，对运行维护面临的难题提出了改善意见和建议，对关键处理技术有了更加深入的了解。　【关键词】输配电线路；运行维护；关键处理技术　【中图分类号】ＴＭ７７３　【文献标识码】Ｂ　【文章编号】２０９５—２０６６（２０１３）２４一叭１３—０２　

引言　

现如今的配电线路是电力系统中的枢纽干线．输配电线　路在电力的系统中起着非常重要作用．它的故障将会直接的　

威胁着现在电力系统的正常的安全运行。并且它引起的经济　损失也会使越来越大．所因此对输配电线路的安全运行以及　供电可靠性的要求也是越来越高。随着智能化的电网的迅快　

速发展，输配电线路已经成为了电网的重要环节．做好输配电　线路的运行维护与关键技术处理工作．对于保证我国的国家　电网的安全、可靠的运行具有十分重要意义　

１输配电网线路面对的主要难题　

１．１雷击　

雷电作为一种十分严重的自然灾害．是造成输电线路闪　路的主要原因之一．雷电将会引起巨大的电效应、热效应以及　

机械力，进而具有很大的破坏力，当输变电线路遭受严重地雷　击后，会造成雷电的过电压。使原有设备的介电强度相应的下　

降，甚至还会损坏一些敏感的设备中的电子器件，而且沿着输　

电线传入的相应的侵入波还会威胁到许多的变电站的电气设　备的安全．所以必须要加强输变电线路的防雷是确保电力系
