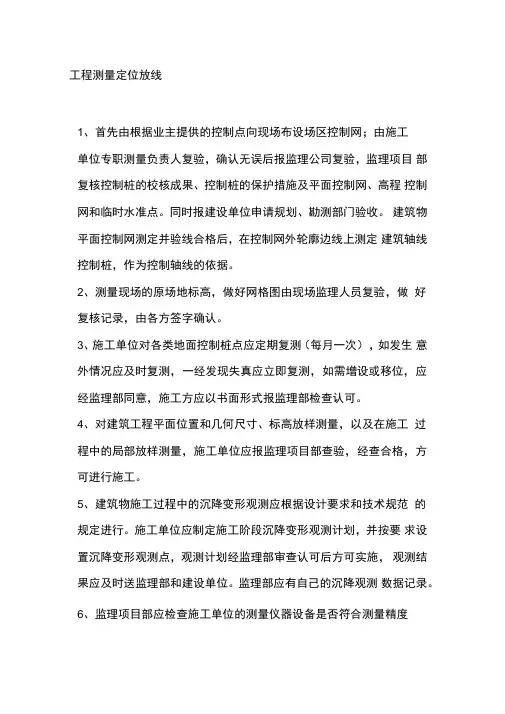

工程测量定位放线

1、首先由根据业主提供的控制点向现场布设场区控制网；由施工

单位专职测量负责人复验，确认无误后报监理公司复验，监理项目 部复核控制桩的校核成果、控制桩的保护措施及平面控制网、高程 控制网和临时水准点。同时报建设单位申请规划、勘测部门验收。 建筑物平面控制网测定并验线合格后，在控制网外轮廓边线上测定 建筑轴线控制桩，作为控制轴线的依据。

2、测量现场的原场地标高，做好网格图由现场监理人员复验，做 好复核记录，由各方签字确认。

3、施工单位对各类地面控制桩点应定期复测（每月一次） ，如发生 意外情况应及时复测， 一经发现失真应立即复测， 如需增设或移位， 应经监理部同意，施工方应以书面形式报监理部检查认可。

4、对建筑工程平面位置和几何尺寸、标高放样测量，以及在施工 过程中的局部放样测量， 施工单位应报监理项目部查验， 经查合格， 方可进行施工。

5、建筑物施工过程中的沉降变形观测应根据设计要求和技术规范 的规定进行。施工单位应制定施工阶段沉降变形观测计划，并按要 求设置沉降变形观测点，观测计划经监理部审查认可后方可实施， 观测结果应及时送监理部和建设单位。监理部应有自己的沉降观测 数据记录。

6、监理项目部应检查施工单位的测量仪器设备是否符合测量精度 的要求，并有检定证书，使用应在有效期内。

7、检查测量人员是否具有一定的建筑测量技术水平和实践经验，并 具有专业测量证书。

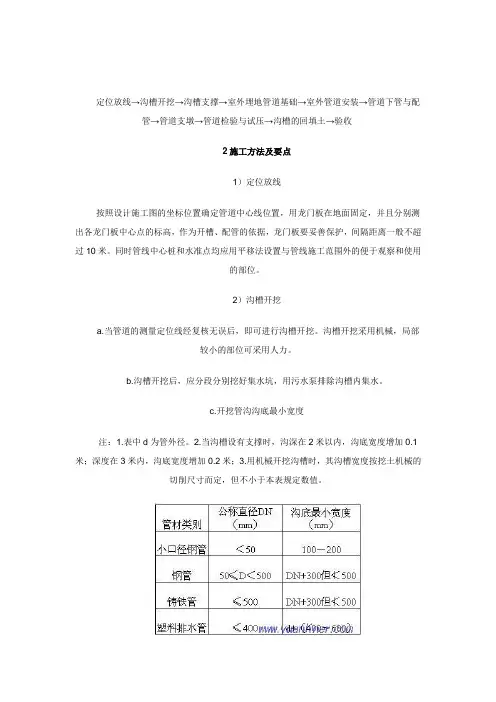

定位放线→沟槽开挖→沟槽支撑→室外埋地管道基础→室外管道安装→管道下管与配管→管道支墩→管道检验与试压→沟槽的回填土→验收

2施工方法及要点

1）定位放线

按照设计施工图的坐标位置确定管道中心线位置，用龙门板在地面固定，并且分别测出各龙门板中心点的标高，作为开槽、配管的依据，龙门板要妥善保护，间隔距离一般不超过10米。同时管线中心桩和水准点均应用平移法设置与管线施工范围外的便于观察和使用的部位。

2）沟槽开挖

a.当管道的测量定位线经复核无误后，即可进行沟槽开挖。沟槽开挖采用机械，局部较小的部位可采用人力。

b.沟槽开挖后，应分段分别挖好集水坑，用污水泵排除沟槽内集水。

c.开挖管沟沟底最小宽度

注：1.表中d为管外径。2.当沟槽设有支撑时，沟深在2米以内，沟底宽度增加0.1米；深度在3米内，沟底宽度增加0.2米；3.用机械开挖沟槽时，其沟槽宽度按挖土机械的切削尺寸而定，但不小于本表规定数值。

3）沟槽的支撑

当沟槽开挖较深、土质不好或受场地限制开梯形槽有困难而开直槽时，加支撑是保证施工安全的必要措施。支撑形式根据土质、地下水、沟深等条件确定常分为横板一般支撑、立板支撑和打桩支撑等形式，其适用条件可参见下表：

注意事项:

①撑板与沟壁必须贴紧,立木垂直,撑杠要平直.立木要排列整齐,便于拆撑.

②木撑杠部要用扒钉钉牢，金属撑杠下部要钉托木，两端同时旋紧，上下杠松紧一致。在土质良好时一般可随填随拆，如有塌方危险地段可先回土，再起出支撑。

4）室外埋地管道基础

a.天然地基：土壤耐压强度较高，地下水位较低，（如干燥黏土、砂质黏土等。）将天然地基整平，管道敷设在未经扰动的原土上。

b.混凝土基础；管基为回填土时，设混凝土基础。

c.给水铸铁管、镀锌钢管在一般情况下,可不做基础,将天然地基整平,管道铺设在未经扰动的原土上。

c.加筋UPVC塑料排水管，宜设置混凝土条形基础。加筋UPVC塑料排水管道在闭水实验合格后，还应用混凝土捂帮保护。 d.总体埋地管道基础施工前，必须检验沟槽开挖的深度、宽度和坡度应满足给排水管道的设计坡度要求，验槽合格后，尽快浇注混凝土，同时严格控制平基面的高度，基础偏差应满足规范要求。

第十五节 工程施工测量放线

一.测量准备

1.施测准备

施工测量准备工作是保证施工测量全过程顺利进行的重要环节，包括图纸的审核，测量定位依据点的交接与校核，测量仪器的检定与校核，测量方案的编制与数据准备，施工场地测量等。

（1）由项目部主任工程师（或项目总工程师）组织项目部和专业劳务单位相关人员认真审图，资料室及时下发设计通知书及相关洽商变更类文件，专业测量队伍应把变更内容标在图纸上。找出图纸中存在问题和影响施工的因素，经汇总后与项目部技术及建设（设计）单位相关部门取得联系，及时解决。

（2）检查各专业图的平面位置标高是否有矛盾，预留洞口是否有冲突，及时发现问题，及时向有关人员反映，及时解决。

（3）对所有进场的仪器设备及人员进行初步调配，并对所有进场的仪器设备重新进行检定；

（4）复印预定人员的上岗证书，由主任工程师进行技术交底。

（5）根据图纸条件及工程内部结构特征确定轴线控制网形式。

2.施测原则

（1）认真学习执行国家法令，政策与法规。明确一切为工程服务，按图施工，质量第一的宗旨。

（2）遵守“先整体后局部”的工作程序，先确定“平面控制网”，后以控制网为依据，进行各细部轴线的定位放线。 （3）必须严格审核测量原始依据的正确性，坚持“现场测量放线”与“内业测量计算”工作步步校核的工作方法。

（4）测法要科学、简捷，仪器选用要恰当，使用要精心，在满足工程需要的前提下，力争做到省工、省时、省费用。

（5）定位工作必须执行自检、互检合格后再报检的工作制度。

（6）紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。

二.人员组织及设备配置

1.人员组织

根据本工程测量放线的工作量和工作难度及保证测量工作准确无误，测量人员配备安排如下：

测量组长：1名，负责工作组织安排，设备管理，现场安全管理，工作质量，工作进度，技术方案实施，测量技术资料编制；

测量放线工：3名，负责测量放线操作，在本工程测量放线操作的人员须从事测量工作3年以上，并具有测量放线岗位证书；根据本工程的规模、质量要求、施工进度确定所用的测量仪器，所有测量器具必须经专业法定检测部门检验合格后方可使用。使用时应严格遵照工程测量规范（GB50026-2017）要求操作、保管及维护，并设立测量设备台帐。

工程测量定位放线记录填写范本

标题：精准测量，定位世界——工程测量定位放线记录填写范本

导语：工程测量作为一项关乎建筑工程质量的重要工作，具有不可忽视的作用。准确的测量定位放线是确保工程进展顺利的基础，在实际工作中对填写放线记录的要求也越来越高。本文将从深度和广度两个方面，为大家提供一份高质量的工程测量定位放线记录填写范本，并就相关内容展开论述，带您一同探索精准测量在工程建设中的重要性。

一、背景介绍

工程测量定位放线是在建筑工程进入实施阶段前进行的一项重要工作。它借助测量仪器和先进的测量技术，根据设计图纸上标明的位置和数据要求，将建筑物的定位坐标准确地放入施工现场。填写放线记录是确保工程施工的基础，也是工程质量的重要保障。

二、工程测量定位放线记录填写范本

（此处提供一份工程测量定位放线记录的填写范本，供大家参考使用。此范本可根据实际工程的要求进行修改和调整。）

三、深度探讨：精准测量的重要性

1. 直观理解 工程测量定位放线的准确性直接影响到整个工程的质量与安全。只有进行了精准的测量定位放线工作，才能确保建筑物的结构、尺寸等各项指标符合设计要求。

2. 稳定基础

精准测量定位放线为工程施工提供了可靠的基础。通过准确的测量，施工人员可以根据放线记录进行工序安排，避免出现错位、偏斜等问题，保证工程进展的顺利进行。

3. 资源利用

精准的测量定位放线可以帮助优化工程施工，减少物质和人力资源的浪费。只有确保定位准确，才能避免因误差导致的重新施工或修正。

4. 资料整理

填写放线记录是对工程测量的总结和回顾。通过记录每一次的测量定位过程和结果，可以为今后的工程提供宝贵的经验教训，并促进测量技术的不断提高。

四、广度探讨：工程测量定位放线记录填写要点

1. 填写时间和地点

在放线记录中，应准确填写测量的时间和地点，以便将来的检查和查证。

2. 测量仪器和工具

记录使用的测量仪器和工具的型号、规格，以及检定合格的日期，确保测量数据的准确性和可靠性。
