建筑工程测量实验报告

专 业：

年 级：

学 号：

姓 名：

指导教师：

20至20学年第学期

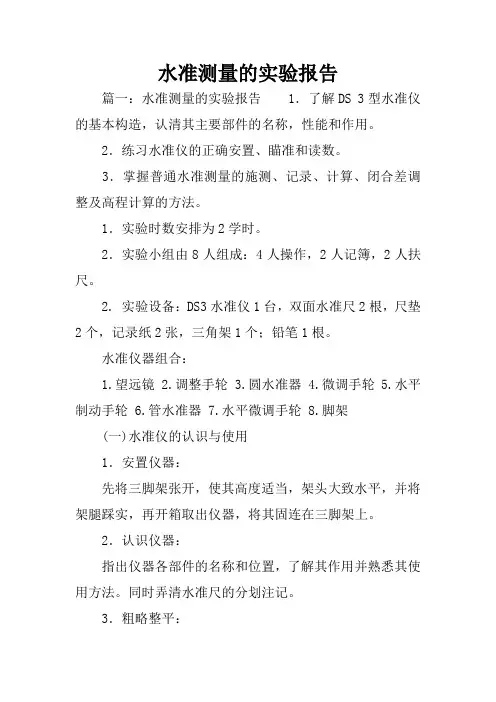

注意保存，期末收回 实验一 水准仪的认识与使用

一、目的与要求

１、认识水准仪的基本构造，熟悉其主要部件的名称、性能、作用。

２、掌握水准仪使用的各个环节。

３、能准确读取水准尺上四位读数。

４、能测出地面两点间的高差。

二、仪器与工具

DS3型微倾水准仪１台，水准尺3支，尺垫3个，记录板１块。

三、实验步骤与方法

１、选择距离水准仪40m～60m的地面Ａ、Ｂ、C三点，置稳尺垫，分别竖立三支水准尺。将脚架放置地面，注意高度适中，架头大致水平，踩稳脚架尖。安上水准仪，旋紧中心连接螺旋。

２、认识水准仪各个部件名称及位置，了解其作用，熟悉仪器构造。并弄清水准尺上的刻度分划注记。

３、粗平：调节三个脚螺旋，使圆水准气泡居中。

４、瞄准：转动目镜调焦螺旋，进行目镜对光，使十字丝成像清晰。利用照门和准星粗瞄Ａ的水准尺，转动物镜调焦螺旋，使水准尺成像清晰。制紧制动螺旋，用水平微动螺旋使十字丝竖丝对准水准尺边缘或中央，并消除视差。

５、精平：调节微倾螺旋，使水准管观测窗中气泡影像弧线精确吻合。

６、读数：用十字丝中丝所在位置，直接读出四位数：估读毫米，厘米、分米、米，并记入手簿A点水准尺上读数。

7、放松制动螺旋，依次将望远镜转向Ｂ和C，同上读取Ｂ点和C点水准尺读数，记入手簿。

８、将仪器变换仪器高度进行第二次、第三次的读数操作练习。

四、注意事项

１、安置脚架，要求稳妥，高度适中，架头大致水平，旋紧架腿螺旋。

２、调节螺旋使气泡居中时，注意气泡移动规律。

３、读数时，要注意消除视差，并以十字丝中横丝为准，先估读毫米。

实验名称：水准仪的认识和使用

实验日期：＿＿＿＿＿实验小组：＿＿＿＿＿＿实验地点：＿＿＿＿＿＿

同组姓名：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

一、对照仪器，认识下列部件的作用及用法：

１、脚螺旋与圆水准器

２、物镜和目镜

３、照门和准星

４、制动螺旋和微动螺旋

５、微倾螺旋和水准管

６、物镜调焦螺旋

二、下列水准仪的操作按先后次序排列为＿＿＿＿＿＿＿＿＿＿＿＿。

Ａ、转动目镜调焦螺旋，使十字丝清晰。

Ｂ、转动物镜调焦螺旋，对光并消除视差。

Ｃ、瞄准水准尺。

Ｄ、利用十字丝中丝读取读数。

Ｅ、转动脚螺旋，使圆水准气泡居中。

Ｆ、转动微倾螺旋，使水准管气泡居中。 三、完成填空：

安置仪器后，转动使圆水准气泡居中，转动看清十字丝，通过瞄准水准尺，转动精确照准水准尺，转动消除视差，转动使符合水准气泡居中，最后读数。

四、实验测量记录：

1、 水准尺上的读数

2．计算

（1） A点比B点（高、低） m。

（2） A点比C点（高、低） m。

（3） B点比C点（高、低） m。

（4）假设C点的高程HC=m，求A点和B点的高程HA=m，HB=m，水准仪的视线高Hi=m。

教师：

实验二 普通水准测量

一、目的与要求 次数 A点水准尺读数 B点水准尺读数 C点水准尺读数

1

2

3 １、掌握一般水准路线测量施测方法，进一步掌握水准仪的操作。

２、要求小组完成一条水准路线的观测、记录、计算。

３、利用本组外业观测成果，小组成员各自独立完成水准测量成果计算，求出各待定点高程。

４、水准路线高差闭合差容许值：fh容≤±12n (mm)。

二、仪器与工具

DS3型微倾水准仪１台，水准尺１对，尺垫１个，记录板１块。

三、实验步骤与方法

１、布设水准路线：由老师指定或由小组规划。如实验场地有已知水准点，则可从已知水准点开始，布设一条环形闭合水准路线，沿路线每1～2个测站设一待定点并编号。若无已知水准点，可选一坚固点并假定其高程作为已知水准点，布设成闭合水准路线。（全程至少观测四个测站）

２、在已知水准点与转点１大约等距离处安置水准仪，为测站Ⅰ。在已知水准点上立尺，读取后视读数a1；在转点１（尺垫）上立尺，读取前视读数b1，记入手簿，计算高差h1。

３、如果采用双仪高法进行观测，则仍在测站Ⅰ，升高或降低仪器10cm以上，重新安置仪器，重复第２步操作，测得第二次高差，两次高差之差不大于6mm时， 取其平均值，否则重新观测。如果采用双面尺法，注意红、黑面读数之差≤３mm，红、黑高差≤６mm。

４、将仪器迁至测站Ⅱ，重复测站Ⅰ工作。逐站观测，并通过每一待定点，最后返回原已知水准点，作为最后一站前视点。

５、检核计算：∑a－∑b＝∑h；判别高差闭合差是否符合精度要求，否则重测。

６、调整闭合差，计算各待定点高程。

四、注意事项

１、已知水准点和待定点上，不应放置尺垫。

２、一个测站上只能调节一次脚螺旋。每次读数前，注意消除视差，水准管气泡严格居中，弧线吻合。

３、读数时，水准尺竖直，不得前后左右倾斜，读数正确。

４、每次迁站要慎重，必须检查高差合格后方可迁站，迁站时，前视点尺垫不能移动，后视点须经观测者同意后，才能迁往下一站。

实验名称：普通水准测量

实验日期：＿＿＿＿＿实验小组：＿＿＿＿＿＿实验地点：＿＿＿＿＿＿

同组姓名：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

水准测量记录（单面尺，双仪高法）：

测

站 点号 水准尺读数（ｍ） 高 差（ｍ） 平均高差

（ｍ） 改正后高差（ｍ） 高 程

（ｍ） 后视

读数 前视

读数

仪高

一

仪高二

仪高

一

仪高二

仪高

一

仪高二

仪高

一

仪高二

辅助计算 ∑a－∑b＝ ∑h＝ ∑h＝ ＝容＝n＝

实验三 DS3型微倾水准仪的检验与校正

一、目的与要求

１、认识水准仪各轴线应满足的几何条件。

２、掌握水准仪的检验与校正方法。

二、仪器与工具

DS3型微倾水准仪１台，水准尺１支，尺垫１个，记录板１块，校正针１根， 改刀１把。

三、实验步骤与方法

１、安置仪器，检查三角架是否牢固，对主要部件，如脚螺旋、制动螺旋、微动螺旋、微倾螺旋、对光螺旋是否有效，成像是否清晰等。

２、园水准器的检验与校正。

目的：圆水准轴∥竖轴

检验：转动脚螺旋使圆水准气泡居中，将仪器旋转180°，若气泡仍居中， 说明圆水准轴∥仪器竖轴，否则需要校正。

校正：先拧松中间固紧螺旋，再调整三个校正螺丝，使气泡向居中方向移动偏移量的一半，然后用脚螺旋整平，使圆水准气泡居中。如此反复检校，直至任何位置，圆水准气泡都居中。

３、十字丝的检验与校正。 目的：十字丝横丝⊥竖轴

检验：用十字丝中横丝一端对准一明显点，制紧制动螺旋，转动水平微动螺旋，若明显点在中横丝上移动，说明十字丝横丝⊥竖轴，否则需要校正。

校正：旋开十字丝分划板护罩，用改刀松开十字丝分划板座固定螺丝，微微转动整个目镜座，使误差不明显时，拧紧固定螺丝。

４、水准管轴的检验与校正。

目的：水准管轴∥视准轴

检验：在平坦地面选择同一直线的Ａ、Ｂ、Ｃ三个点，Ａ、Ｂ相距60m， 各打一木桩或放尺垫，并使ＡＣ＝ＢＣ。在Ｃ点安置水准仪，用双仪高法（或双面尺法）测定Ａ、Ｂ两点的高差取其平均值h。然后将仪器安置于Ｂ点附近，离Ｂ大约３m，读取Ｂ点尺读数b2，计算Ａ点尺应读数a2＝b2＋h，再读取Ａ点尺实读数a2′，若a2′≠a2，且存在i角，其值为：

i＝"2'2ABDaa

若i大于20″则需校正。(其中ρ″＝206265″)

校正：转动微倾螺旋，使十字丝中丝对准Ａ点尺读数a2处，然后用校正针拨动水准管一端上、下两个校正螺丝，使气泡居中。如此反复检校，直至 i 角误差小于20 ″为止。

四、注意事项

1、必须按实验步骤规定顺序进行检验与校正，不得颠倒。

2、拨水准管校正螺丝时，应先拨松左边（或右边）校正螺丝，调居中后再固紧，松紧要适中。 3、需校正部分，应在老师指导下进行，不得随意拨动各螺丝。

实验名称： DS3型微倾水准仪的检验与校正

实验日期：＿＿＿＿＿实验小组：＿＿＿＿＿＿实验地点：＿＿＿＿＿＿

同组姓名：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

一、一般检查

三角架是否牢稳 是（ ） 否（ ）

制动及微动螺旋是否有效 是（ ） 否（ ）

其他

二、圆水准轴平行于竖轴

旋转180°检查之次数 气泡偏差数（mm）

第1次

第2次

三、十字丝横丝垂直于竖轴

检查之次数 误差是否显著

第1次 是（ ） 否（ ）

第2次 是（ ） 否（ ）

四、准管轴平行于视准轴

C点安置水准仪求正确高差

第一次仪高 A点尺读数a1 B点尺读数

b1 h1＝a1－b1 平均高差 h＝2'11hh
