浅谈建筑给排水设备安装

建筑工程　

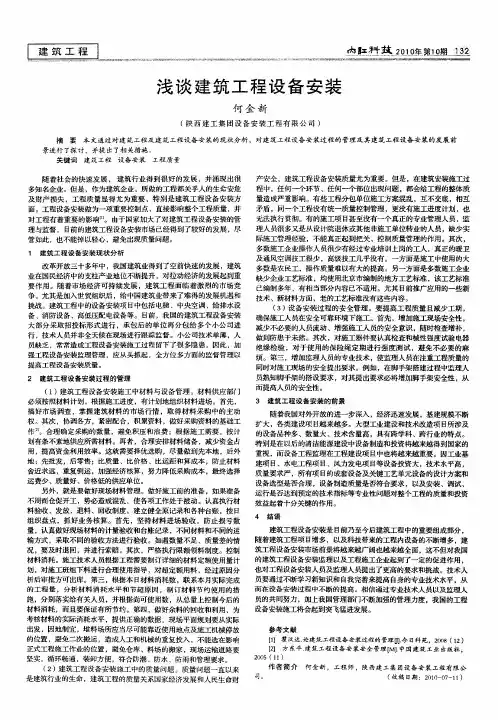

浅谈建筑工程设备安装　

何金新　

（陕西建工集团设备安装工程有限公司）　９年第上　一　互　

摘要本文通过对建筑工程及建筑工程设备安装的现状分析，对建筑工程设备安装过程的管理及其建筑工程设备安装的发展前　

景进行了探讨，并提出了相关措施　

关键词建筑工程设备安装工程质量　

随着社会的快速发展，建筑行业得到很好的发展，并涌现出很　

多知名企业。但是，作为建筑企业，所做的工程都关乎人的生命安危　

及财产损失，工程质量显得尤为重要，特别是建筑工程设备安装方　

面。工程设备安装做为一项重要控制点，直接影响整个工程质量，并　

对工程有着重要的影响　。由于国家加大了对建筑工程设备安装的管　

理与监督，目前的建筑工程设备安装市场已经得到了较好的发展，尽　

管如此，也不能掉以轻心，避免出现质量问题。　

１　建筑工程设备安装现状分析　

改革开放三十多年中，我国建筑业得到了空前快速的发展，建筑　

业在国民经济中的支柱产业地位不断提升，对拉动经济的发展起到重　

要作用。随着市场经济可持续发展，建筑工程面临着激烈的市场竞　

争。尤其是加入世贸组织后，给中国建筑业带来了难得的发展机遇和　

挑战。建筑工程中的设备安装项目中包括电梯、中央空调、给排水设　

备、消防设备、高低压配电设备等。目前，我国的建筑工程设备安装　

大部分采取招投标形式进行，承包后的单位再分包给多个小公司进　

行，技术人员并非全天候在现场进行跟踪监督。小公司技术单薄，人　

员缺乏，常常造成工程设备安装施工过程留下了很多隐患。因此，加　

强工程设备安装监理管理，应从头抓起，全方位多方面的监督管理以　

提高工程没备安装质量。　

２　建筑工程设备安装过程的管理　

（１）建筑工程设备安装施工中材料与设备管理。材料供应部门　

必须按照材料计划，根据施工进度，有计划地组织材料进场。首先，　

搞好市场调查，掌握建筑材料的市场行情，取得材料采购中的主动　

权。其次，协调各方，紧密配合，积累资料，做好采购资料的基础工　

作　。合理确定采购的数量，避免积压和浪费；根据施工需要，按计　

科技资讯

科技资讯SIN&TNOLOGYINFORMTION2008NO.18SCIENCE&TECHNOLOGYINFORMATION建筑科学随着我国经济建设的不断发展,各类居住小区大量出现,使建筑给排水技术得到了迅猛发展。然而,随着给排水工程的增多,也出现了一些需要注意的问题,如果处理不好,会给户主带来很多不必要的麻烦。根据笔者从事本行业多年的实践经验,现就建筑给排水工程的安装施工和施工过程中应注意的问题作一些探讨,希望能给广大工程技术人员一些启示。1给排水工程如何施工给排水安装施工步骤很重要,不容忽视,一般安装程序如下:熟悉图纸和有关技术资料→施工测量放线→沟槽开挖及管沟砌筑→配合土建预留孔洞及预埋铁件→管件加工制作→支架制作及安装→管道预制及组成→管道敷设安装→管道与设备连接→自控仪表及其管道安装→试压及清(吹)洗→防腐和保温→调试和试运转→竣工验收。1.1给水设备的安装室内给水系统是由下列各部分组成:引入管、水表节点、供水设备(水泵)、水平主干管、立管、分支管及阀门部件。水泵房内的水泵、阀门等是用水枢纽,良好的安装质量,将能使工程的供水系统运作更可靠,人身及设备的安全使用寿命也更有保障,故对其安装提出如下要求:①设备安装前应对其有关资料和文件合格证进行核对检查。②设备不应有缺件、损坏和锈蚀,而转动部分应灵活无阻滞、卡住现象和异常声音。③对设备机组的安装是根据已经确定的水泵机组型号、机组的台数和机组的长度尺寸合理地规划其在水泵房中的安装位置和纵横排列形式,机组布置应使管线最短,弯头最少,管路便于连接和留有一定的走道和空间,以便于管理、操作和维修。④引放管与其他管道应保持一定的距离,如与室内污水排出管平行敷设,其外壁水平间距不小于1.0m,如与电缆平行敷设,其间距小于0.75m。1.2给水管道的安装①管道安装之前需复测管道地沟,支架是否符合管道安装的标高、坡度和坡向。支架间距是否符合图约和有关规范的要求。考虑到入空和管道运行的工艺需要。②法兰焊缝及其他连接件的设置应便于复检,并不得紧贴墙壁、楼板或管架。③管道安装施工过程中及完工后,应及时填写各种施工技术资料表格并经签证记录,埋地铺设的管道,应办理隐蔽工程验收,填写隐蔽工程记录并及时回填,这些施工技术资料均应整理存档。④穿过楼板、墙壁、基础、屋面的管道均应加装套管进行保护,在套管内不得有管道接口。穿过屋面的管道应有防水层(或土建泛水)和防水帽,管道和套管之间的间隙宜用不燃材料填塞。⑤管道安装工作如有间断,应及时封闭敞开的管口。⑥管道连接时,不得用强力对口,也不得用加热管子及加偏垫等方法来消除接口端面的空隙偏差、错口或不同心等缺陷。⑦管子焊接时,直管段两环缝距不应小于100mm,焊缝距煨制弯头的起弯点不小于100mm,且均不小于管外径。1.3排水管道的安装①排水塑料管必须按设计要求及位置装设伸缩节,如设计无要求时,伸缩节间距不得大于4m。②排水主干管及水平干管管道均应做通球试验,通球球径不小于排水管道管径的2/3,通球率必须达到100%。③生活污水塑料管道的坡度必须符合设计或规范要求。④在立管上应每隔一层设置一个检查口,但在最低层和有卫生器具的最高层必须设置检查口,其中心高度距操作地面为1m,允许偏差±20mm,检查口的朝向应便于检修,在暗敷立管上的检查口应安装检查门。⑤排水通气管不得与风道或烟道连接,安装应符合规范。2给排水工程施工中应注意的问题2.1给水系统施工中应注意的问题①给水试压。在给水施工中,会发生生活给水管道安装结束后,没有进行水压试验就直接进行隐蔽,存在渗漏隐患,因此在进行隐蔽前应进行给水试压。②当采用塑料管作为冷、热水管暗敷在楼层混凝土楼板内时,有分支或接头的管道没有采用分水器。在用水量多的厨房、卫生间内应采用分水器。采用多支路单向布管方式,将每一根配水管直通到配水点与卫生器具和水龙头等连接处,以尽量减少在暗敷管道中使用分支管或管接头。③生活用水水池的溢流管管径选择要合适,并且要采取合理的防污染措施。当水池溢流管的管径小于进水管而且没有设置网罩时,这样一旦水位控制器失灵,则不能保证将多余的水从溢流管顺利排出。另外出口伸入集水井中无设置网罩,会使积存的臭气回流至水池,污染水质,严重时还会影响空气质量。正确的做法是溢流管的管径应按照排泄贮水池最大流量来确定,并且可比进水管稍大一些。④给水系统中的减压阀前后应设置阀门,否则会造成减压阀无法检修。有的减压阀前未设置过滤器,亦会造成水中的杂物堵塞减压阀。所以在给水系统中的减压阀前后均应设置阀门,以方便减压阀的检修;减压阀前还应加过滤器,以便过滤除去水中杂物,降低减压阀因杂物堵住而失灵的概率,保证其正常工作。⑤水表、阀门的安装不符合要求。施工人员考虑到以后抄表方便和美观问题,喜欢将各户的管道总阀门和水表无任何防护地安装在公共地方,所以经常会出现被人误关总阀门的现象,给户主们造成不必要的麻烦。还有的楼层用户水表集中布置在水管井处,但由于管井尺寸的限制使得水表相邻距离过小,造成抄表和维修的不便。因此,水表应安装在便于检修、不受暴晒和污染的地方,且须水平安装。2.2排水系统施工中应注意的问题①要合理安装地漏。如果室内地漏的安装高出地面,则积水不能从地漏里流出,造成积水现象,影响使用环境。或者地漏过低,则在地面上形成地坑,容易使污物堆积在地漏上,影响地面的洁净且不便行走。②坐便器排水口位置的选择应该注意。由于目前生产的坐便器型号非常多,各种型号所需的排水口位置也不尽相同。所以在设计和施工中应尽量选择合理的位置,以便适应多种坐便器型号对排水口位置的要求。坐便器排水口位置选择经常出现的问题多为以下两点:一是坐便器排水口距墙面距离不够,二是有的工程由于设计没有注明洁具间距,施工人员将排水口偏向中间甩口,导致住户无法安装淋浴。所以,在统计了多个厂家的型号后,排水口距墙面的距离多数为300mm,考虑装修前的墙面的距离宜为340mm。③UPVC排水管道现已大量用于现代建筑的排水系统中,当UPVC排水管道穿越楼板、屋面、基础、地下室外墙等处而未设置套管等保护措施,或加设的套管不满足防水要求,存在渗漏隐患。根据《建筑排水硬聚氯乙烯管道工程技术规程》要求,排水管道在穿越上述部位时均应加设、预埋刚性防水套管,并且当排水立管管径大于或等于110mm时,在楼板贯穿部位还应设置阻火圈。3结语建筑给排水工程与人们的生活密切相关,研究如何避免给排水施工中容易出现的问题是很有必要的。在实际的建筑给排水工程施工中,除了在原材料等客观因素上尽量控制给排水工程质量外,提高从业人员的业务水平,严格按照规范、规程、标准操作,才能少出问题,控制好给排水工程的施工质量。参考文献[1]张如心.住宅工程水暖系统质量通病及防治[J].山西建筑,2004(24).[2]陈光耀,姜文源.建筑给排水设计手册[M].北京:中国建筑工业出版社,1992.[3]宋百盛浅议建筑给排水系统中的若干通病[]广东科技,6(5)浅谈建筑给排水工程施工石忠东(荣成市建设工程勘察设计审查中心山东荣成264300)摘要:本文重点介绍了建筑给排水工程如何施工,并对施工中容易出现的一些问题进行了分析,提出了相应的解决办法。关键词:建筑给排水工程施工给水系统排水系统中图分类号:TU755文献标识码:Ａ文章编号:1672-3791(2008)06(c)-0048-01

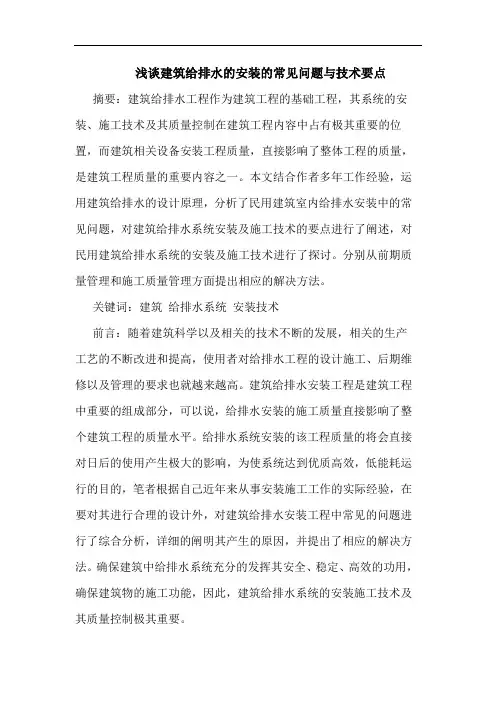

浅谈建筑给排水的安装的常见问题与技术要点

摘要：建筑给排水工程作为建筑工程的基础工程，其系统的安装、施工技术及其质量控制在建筑工程内容中占有极其重要的位置，而建筑相关设备安装工程质量，直接影响了整体工程的质量，是建筑工程质量的重要内容之一。本文结合作者多年工作经验，运用建筑给排水的设计原理，分析了民用建筑室内给排水安装中的常见问题，对建筑给排水系统安装及施工技术的要点进行了阐述，对民用建筑给排水系统的安装及施工技术进行了探讨。分别从前期质量管理和施工质量管理方面提出相应的解决方法。

关键词：建筑 给排水系统 安装技术

前言：随着建筑科学以及相关的技术不断的发展，相关的生产工艺的不断改进和提高，使用者对给排水工程的设计施工、后期维修以及管理的要求也就越来越高。建筑给排水安装工程是建筑工程中重要的组成部分，可以说，给排水安装的施工质量直接影响了整个建筑工程的质量水平。给排水系统安装的该工程质量的将会直接对日后的使用产生极大的影响，为使系统达到优质高效，低能耗运行的目的，笔者根据自己近年来从事安装施工工作的实际经验，在要对其进行合理的设计外，对建筑给排水安装工程中常见的问题进行了综合分析，详细的阐明其产生的原因，并提出了相应的解决方法。确保建筑中给排水系统充分的发挥其安全、稳定、高效的功用，确保建筑物的施工功能，因此，建筑给排水系统的安装施工技术及其质量控制极其重要。

1.给排水安装的常见技术问题

在一些情况下，相关单位的设计施工以及管理水平没有跟上时代前进的步伐，满足建筑给排水的相关施工要求，出现了使用不久就出现排水不畅通，管线渗漏甚至设备不能正常使用现象，总结说来，主要有以下几个问题：安装施工的质量不高，工艺粗糙，导致管线连接处掺水，设备安装尺寸不精确造成的噪音过大等情况。相关建材质量要求不严，造成相关管线开裂甚至渗漏，门阀关闭不严的情况；相关设计不合理，造成阀门数量不足，泵房内未考虑排水的情况；

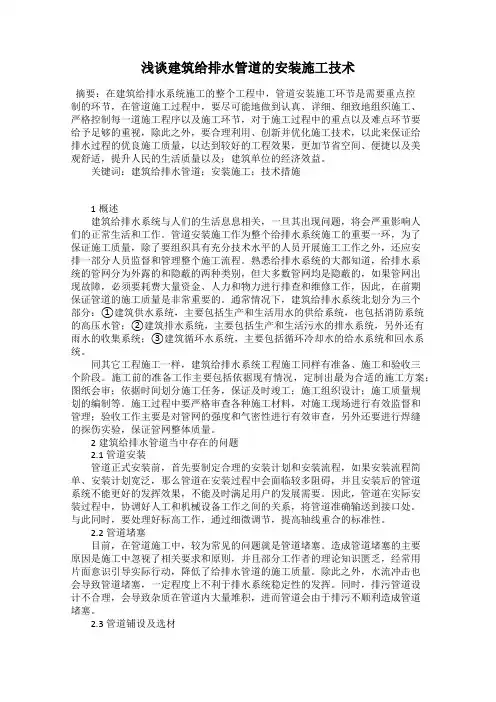

浅谈建筑给排水管道的安装施工技术

摘要：在建筑给排水系统施工的整个工程中，管道安装施工环节是需要重点控制的环节，在管道施工过程中，要尽可能地做到认真、详细、细致地组织施工、严格控制每一道施工程序以及施工环节，对于施工过程中的重点以及难点环节要给予足够的重视，除此之外，要合理利用、创新并优化施工技术，以此来保证给排水过程的优良施工质量，以达到较好的工程效果，更加节省空间、便捷以及美观舒适，提升人民的生活质量以及；建筑单位的经济效益。

关键词：建筑给排水管道；安装施工；技术措施

1概述

建筑给排水系统与人们的生活息息相关，一旦其出现问题，将会严重影响人们的正常生活和工作。管道安装施工作为整个给排水系统施工的重要一环，为了保证施工质量，除了要组织具有充分技术水平的人员开展施工工作之外，还应安排一部分人员监督和管理整个施工流程。熟悉给排水系统的大都知道，给排水系统的管网分为外露的和隐蔽的两种类别，但大多数管网均是隐蔽的，如果管网出现故障，必须要耗费大量资金、人力和物力进行排查和维修工作，因此，在前期保证管道的施工质量是非常重要的。通常情况下，建筑给排水系统北划分为三个部分：①建筑供水系统，主要包括生产和生活用水的供给系统，也包括消防系统的高压水管；②建筑排水系统，主要包括生产和生活污水的排水系统，另外还有雨水的收集系统；③建筑循环水系统，主要包括循环冷却水的给水系统和回水系统。

同其它工程施工一样，建筑给排水系统工程施工同样有准备、施工和验收三个阶段。施工前的准备工作主要包括依据现有情况，定制出最为合适的施工方案；图纸会审；依据时间划分施工任务，保证及时竣工；施工组织设计；施工质量规划的编制等。施工过程中要严格审查各种施工材料，对施工现场进行有效监督和管理；验收工作主要是对管网的强度和气密性进行有效审查，另外还要进行焊缝的探伤实验，保证管网整体质量。

2建筑给排水管道当中存在的问题
