电气工程之所以会出现质量通病，究其原因往往是以下五点：
（1）策划不细，缺少系统性、持续性培训；
（2）管理层专业技术人员缺乏，过程管控不到位；
（3）作业层施工人员素质不高，责任心不强；
（4）施工人员对规范理解存在偏差，主观愿望与实际施工存在差异；
（5）市场上材料、设备本身的质量问题。
针对以上问题，对建筑电气安装关键部位的规范施工及常见的一些问题进行一个解析，与大家共同探讨。
通病
01
避雷线连接搭接倍数不够
产生原因及后果：
搭接长度不足或单面施焊使得有效接触（导通）面积减小，接地电阻增加。
防治措施及相关规定：
（1）进行工序技术交底、施工员加强现场管理。
（2）严格遵守《电气装置安装工程接地装置施工及验收规范》GB50169规定：接地体（线）的焊接应釆用搭接焊，其搭接长度必须符合下列规定：
1. 扁钢为其宽度的2倍（且至少3个棱边焊接）；圆钢为其直径的6倍；
2. 圆钢与扁钢连接时，其长度为圆钢直径的6倍； 3.
扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，并应焊以由钢带弯成的弧形（或直角形）卡子或直接由钢带本身弯成弧形（或直角形）与钢管（或角钢）焊接。
推荐做法：
通病
02
避雷线支持间距过大，不顺直，支持位置及支持方式不合理
产生原因及后果：
（1）明敷接地引下线的间距均匀是观感的需要，规定间距的数值是考虑受力和可靠，使线路能顺直；要注意同一条线路的间距均匀一致，可以在给定的数值范围选取一个定值。
（2）采用“T”字形支撑方式或相焊接的方式，实际上不利于避雷线的伸缩变形，也不美观，焊接部位易腐蚀。
防治措施及相关规定：
（1）支撑点与避雷网不用焊接方式，用比镀锌圆钢略大一点的套管制作卡具，镀锌后安装在女儿墙上。既让镀锌圆钢穿过去减少了焊点，保护镀锌层，增加使用寿命，也可让避雷网自由伸缩。
（2）《电气装置安装工程-接地装置施工及验收规范》GB50169规定：支持件间的距离，在水平直线部分宜为0.5~1.5m，垂直部分宜为1.5~3m，转弯部分宜为03~0.5m。
５２ ２０１１年第３期 Ｔ ＪＡＮＪｌＮ ＳｃＩＥＮＣＥ＆ＴＥＣＨＮＯＬＯＧＹ 建设科技
李建云 （天津泰达电力公司天津３００４５６）

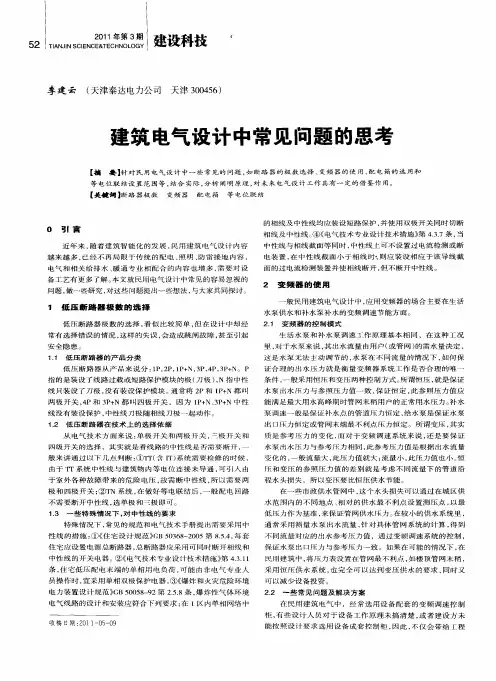

建筑电气设计中常见问题的思考
【摘要】针对民用电气设计中一些常见的问题，如断路器的极数选择、变频器的使用、配电箱的选用和 等电位联结设置范围等，结合实际，分析阐明原理，对未来电气设计工作具有一定的借鉴作用。
【关冀词】断路器极数 变频器 配电箱 等电位联结
０引言
近年来，随着建筑智能化的发展，民用建筑电气设计内容 越来越多，已经不再局限于传统的配电、照明、防雷接地内容，
电气和相关给排水、暖通专业相配合的内容也增多，需要对设
备工艺有更多了解。本文就民用电气设计中常见的容易忽视的
问题，做一些研究，对这些问题提出一些想法，与大家共同探讨。
１低压断路器极数的选择
低压断路器极数的选择，看似比较简单，但在设计中却经
常有选择错误的情况，这样的失误，会造成跳闸故障，甚至引起
安全隐患。
１．１低压断路器的产品分类 低压断路器从产品来说分：１Ｐ，２Ｐ，１Ｐ＋Ｎ，３Ｐ，４Ｐ，３Ｐ＋Ｎ。Ｐ
指的是装设了线路过载或短路保护模块的极（刀极），Ｎ指中性
线只装设了刀极，没有装设保护模块。通常将２Ｐ和ＩＰ＋Ｎ都叫
两极开关，４Ｐ和３Ｐ＋Ｎ都叫四极开关，因为１Ｐ＋Ｎ、３Ｐ＋Ｎ中性
线没有装设保护，中性线刀极随相线刀极一起动作。
１．２低压断路器在技术上的选择依据
从电气技术方面来说：单极开关和两极开关，ｊ极开关和 四级开关的选择，其实就是看线路的中性线是否需要断开，一
般来讲通过以下几点判断：①１Ｔ（含ＩＴ）系统需要检修的时候，
由于１丫ｒ系统中性线与建筑物内等电位连接未导通，可引入由 于室外各种故障带来的危险电压，故需断中性线，所以需要两
极和四极开关；②ＴＮ系统，在做好等电联结后，一般配电回路
不需要断开中性线，选单极和二三极即可。
１．３一些特殊情况下。对中性线的要求
特殊情况下，常见的规范和电气技术手册提出需要采用中 性线的措施：①《住宅设计规范》ＧＢ ５０３６８—２００５第８．５．４，每套
建筑工程
Ｉ■

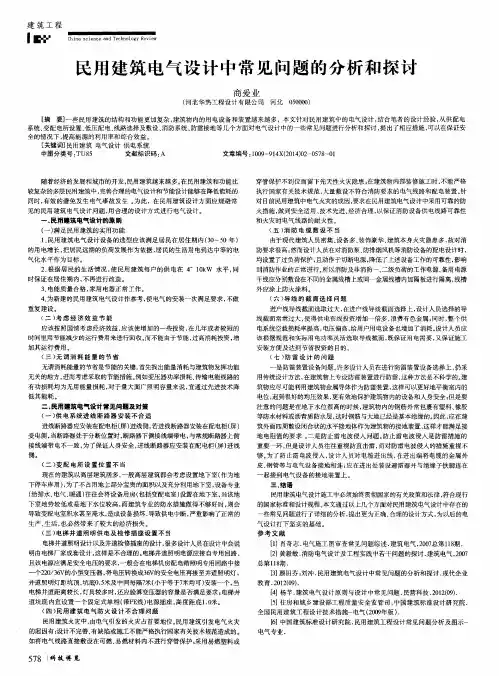

民用建筑电气设计中常见问题的分析和探讨
商爱业
（河北华热工程设计有限公司河北０５００００）
【摘要］一些民用建筑的结构和功能更加复杂，建筑物内的用电设备和装置越来越多，本文针对民用建筑中的电气设计，结合笔者的设计经验，从供配电 系统、变配电所设置、低压配电、线路选择及敷设、消防系统、防雷接地等几个方面对电气设计中的一些常见问题进行分析和探讨，提出了相应措施，可以在保证安 全的情况下，提高能源的利用率和综合效益 ［关键词］民用建筑电气设计供电系统
中图分类号：ＴＵＢ５ 文献标识码：Ａ 文章编号：１００９—９１４Ｘ（２０１４）Ｏ２一Ｏ５７８—０１
随着经济的发展和城市的开发，民用建筑越来越多。在民用建筑和功能比
较复杂的多层民用建筑中，完善合理的电气设计和节能设计能够在降低能耗的
同时，有效的避免发生电气事故发生。为此，在民用建筑设计方面应规避常
见的民用建筑电气设计问题，用合理的设计方式进行电气设计。
一 民用建筑电气设计的原则
（一）满足民用建筑的实用功能
１、民用建筑电气设计设备的选型应该满足居民在居住期内（３Ｏ～５Ｏ年）
的用电增长，把居民远期的负荷发展作为依据，居民的生活用电到达中等的电
气化水平作为目标。
２、根据居民的生活情况，使民用建筑每户的供电在４ １０ｋＷ水平，同
时保证在居住期内，不再进行改造。
３、电能质量合格，家用电器正常工作。
４、为新建的民用建筑电气设计作参考，使电气的安装一次满足要求，不做
重复建设。
（二）考虑经济效益节能
应该按照国情考虑经济效益，应该使增加的一些投资，在几年或者较短的
时间里用节能减少的运行费用来进行回收。而不能由于节能，过高消耗投资，增
加其运行费用。 （三）无谓消耗能量的节省
无谓消耗能量的节省是节能的关键。首先找出能量消耗与建筑物发挥功能
无关的地方，进而考虑采取的节能措施。例如变压器功率损耗、传输电能线路的
有功损耗均为无用能量损耗，对于量大面广照明容量来说，宜通过先进技术降

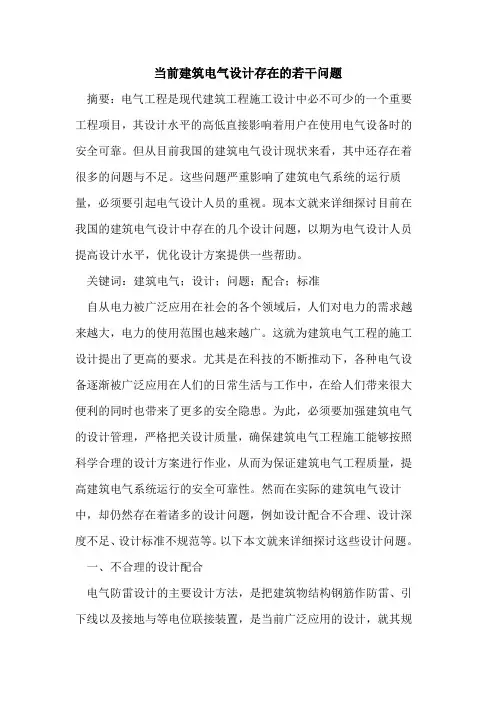

当前建筑电气设计存在的若干问题
摘要：电气工程是现代建筑工程施工设计中必不可少的一个重要工程项目，其设计水平的高低直接影响着用户在使用电气设备时的安全可靠。但从目前我国的建筑电气设计现状来看，其中还存在着很多的问题与不足。这些问题严重影响了建筑电气系统的运行质量，必须要引起电气设计人员的重视。现本文就来详细探讨目前在我国的建筑电气设计中存在的几个设计问题，以期为电气设计人员提高设计水平，优化设计方案提供一些帮助。
关键词：建筑电气；设计；问题；配合；标准
自从电力被广泛应用在社会的各个领域后，人们对电力的需求越来越大，电力的使用范围也越来越广。这就为建筑电气工程的施工设计提出了更高的要求。尤其是在科技的不断推动下，各种电气设备逐渐被广泛应用在人们的日常生活与工作中，在给人们带来很大便利的同时也带来了更多的安全隐患。为此，必须要加强建筑电气的设计管理，严格把关设计质量，确保建筑电气工程施工能够按照科学合理的设计方案进行作业，从而为保证建筑电气工程质量，提高建筑电气系统运行的安全可靠性。然而在实际的建筑电气设计中，却仍然存在着诸多的设计问题，例如设计配合不合理、设计深度不足、设计标准不规范等。以下本文就来详细探讨这些设计问题。
一、不合理的设计配合
电气防雷设计的主要设计方法，是把建筑物结构钢筋作防雷、引下线以及接地与等电位联接装置，是当前广泛应用的设计，就其规定而论，在电气施工图中应该详细的注明连接点、预埋点，并具体的说明其敷设方法以及技术措施。有的时候在电气工程设计的过程中，应该详细的进行标注，并在标注上面注明施工中预埋件的详细位置与图表。
在电气工程设计中的实际情况下，大部分的施工图只是在电气图中有防雷接地图，严重的缺少详细的说明和注解，在土建施工的设计图中，有的直接就省略了说明和注解。施工中的图纸是设计过程中最为重要的一个部分，标注和说明的不齐全导致了对工程监理以及施工过程中产生了严重的影响，并给整个施工带来了很大的阻碍，如果施工单位在施工过程中缺少相关的施工经验和技术，必定会在施工过程中造成施工错误或者出项施工事故。
