电路练习题及答案
题目一：串联电路中的电压关系
问题：在一个串联电路中，有三个电阻，分别为R1=10Ω，R2=20Ω，R3=30Ω。如果整个电路的总电压为U=60V，求各个电阻上的电压。
解答：
在串联电路中，总电压等于各个电阻上的电压之和。即：
\[ U = U_1 + U_2 + U_3 \]
根据欧姆定律，电压U与电阻R和电流I的关系为：
\[ U = I \times R \]
由于是串联电路，电流I在各个电阻上是相同的。设电流为I，则有：
\[ U_1 = I \times R1 \]
\[ U_2 = I \times R2 \]
\[ U_3 = I \times R3 \]
将上述三个等式代入总电压的等式中，得到：
\[ 60V = I \times (10Ω + 20Ω + 30Ω) \]
\[ 60V = I \times 60Ω \]
\[ I = 1A \]
然后分别计算各个电阻上的电压：
\[ U_1 = 1A \times 10Ω = 10V \]
\[ U_2 = 1A \times 20Ω = 20V \]
\[ U_3 = 1A \times 30Ω = 30V \]
题目二：并联电路中的电流分配 问题：在一个并联电路中，有两个电阻，分别为R1=5Ω和R2=10Ω。如果电源电压为U=20V，求通过每个电阻的电流。
解答：
在并联电路中，每个电阻上的电压是相同的，等于电源电压。根据欧姆定律，电流I与电压U和电阻R的关系为：
\[ I = \frac{U}{R} \]
计算通过R1的电流I1：
\[ I_1 = \frac{20V}{5Ω} = 4A \]
计算通过R2的电流I2：
\[ I_2 = \frac{20V}{10Ω} = 2A \]
题目三：功率计算
问题：一个电阻R=15Ω，通过它的电流I=2A，求电阻消耗的功率。
解答：
功率P可以通过以下公式计算：
《电路理论》课程复习题及答案
《电路理论》课程复习资料
⼀、填空题：1.若2ab u=-V，则电压的实际⽅向为，参考⽅向与实际⽅向。
2.⼀个具有5个结点和8条⽀路的平⾯⽹络，可列出个独⽴的KCL⽅程，列出个独⽴的KVL⽅程。
3.回路电流法以为独⽴变量；结点电位法以为独⽴变量。
4.LC并联电路中，电感电流有效值A10I L=，电容电流有效值A6I=C，则LC并联电路总电流有效值
I=，此时电路呈性。
5.在叠加定理中，电压源不作⽤相当于，电流源不作⽤相当于。
6.某含源⼀端⼝电路的U OC=20V，I SC=4A，则R eq=，外接电阻为Ω5时，回路电流=。
7.线性电感元件的感抗随频率增加⽽，在直流电路中电感相当于。
8.对称三相电路中，相电流的模是线电流模的；相电流相应线电流30°。
9.⽆源⼀端⼝⽹络端电压U=240/-45°V，电流I=20/15°A，电压与电流为关联参考⽅向。⼀端⼝⽹
络的等效阻抗Z=。此时电路呈性。10.设有两频率相同的正弦电流)40314sin(3)(o1+=t t i A，)60314cos(2)(o2+=t t i A，则超前的电流是，超前的⾓度为。
11.RLC串联谐振电路中，谐振⾓频率0ω为，此时电路的功率因数为。12.Ω4、Ω6和Ω12三个电阻并联，其总电阻是。电阻并联时，电流按电阻成分配。13.⽆源⼀端⼝⽹络N的等效阻抗Z=(10+j10)Ω，则此N可⽤⼀个元件和⼀个元件并联组合来等效。14.理想电压源电压与外电路，它的端⼝电流与外电路。15.将1Ω电阻与1F电容串联后，在t=0时刻接到1V的电压源上，电路的时间常数为；将1Ω电阻与1F电容并联后，在t=0时刻接到1V的电压源上，则此电路的时间常数为。
⼆、单项选择题：1.RL⼀阶电路中，时间常数与电阻R[]A.成反⽐ B.成正⽐ C.⽆关
2.Ω3和Ω6电阻串联，若Ω6电阻上电压为V3，则总电压为[] A.V4 B.V.54 C.V9 D.V21
。

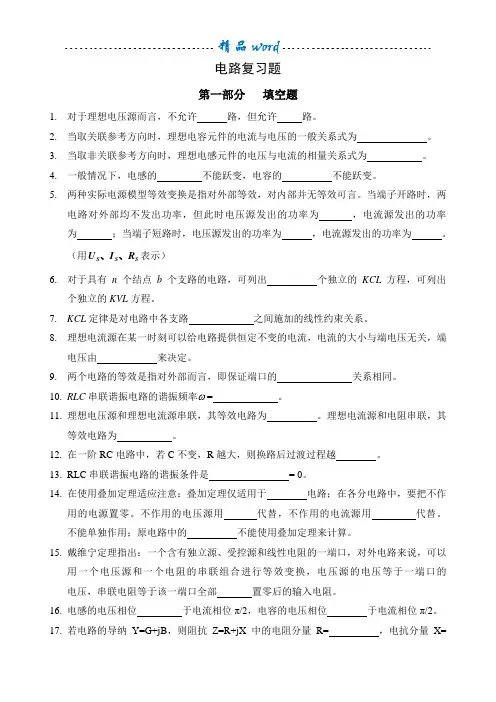

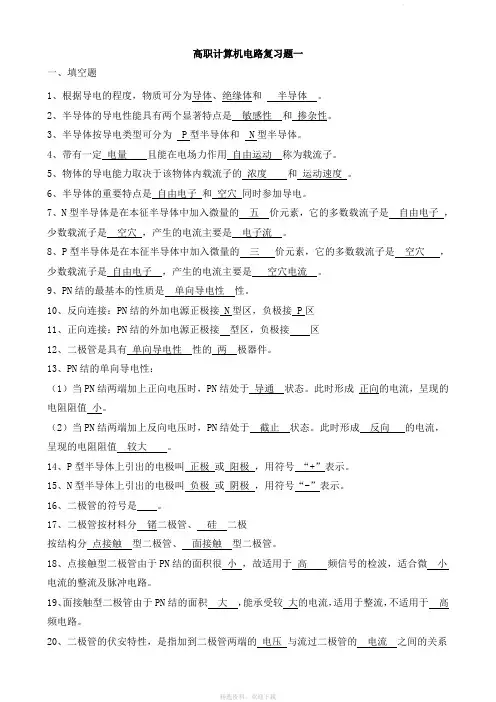

精选资料，欢迎下载 高职计算机电路复习题一
一、填空题
1、根据导电的程度，物质可分为导体、绝缘体和 半导体 。
2、半导体的导电性能具有两个显著特点是 敏感性 和 掺杂性。
3、半导体按导电类型可分为 P型半导体和 N型半导体。
4、带有一定 电量 且能在电场力作用 自由运动 称为载流子。
5、物体的导电能力取决于该物体内载流子的 浓度 和 运动速度 。
6、半导体的重要特点是 自由电子 和 空穴 同时参加导电。
7、N型半导体是在本征半导体中加入微量的 五 价元素，它的多数载流子是 自由电子 ，少数载流子是 空穴 ，产生的电流主要是 电子流 。
8、P型半导体是在本征半导体中加入微量的 三 价元素，它的多数载流子是 空穴 ，少数载流子是 自由电子 ，产生的电流主要是 空穴电流 。
9、PN结的最基本的性质是 单向导电性 性。
10、反向连接：PN结的外加电源正极接 N型区，负极接 P区
11、正向连接：PN结的外加电源正极接 型区，负极接 区
12、二极管是具有 单向导电性 性的 两 极器件。
13、PN结的单向导电性：
（1）当PN结两端加上正向电压时，PN结处于 导通 状态。此时形成
正向的电流，呈现的电阻阻值
小。
（2）当PN结两端加上反向电压时，PN结处于 截止 状态。此时形成 反向 的电流，呈现的电阻阻值 较大 。
14、P型半导体上引出的电极叫 正极 或 阳极 ，用符号 “+”表示。
15、N型半导体上引出的电极叫 负极 或 阴极 ，用符号“-”表示。

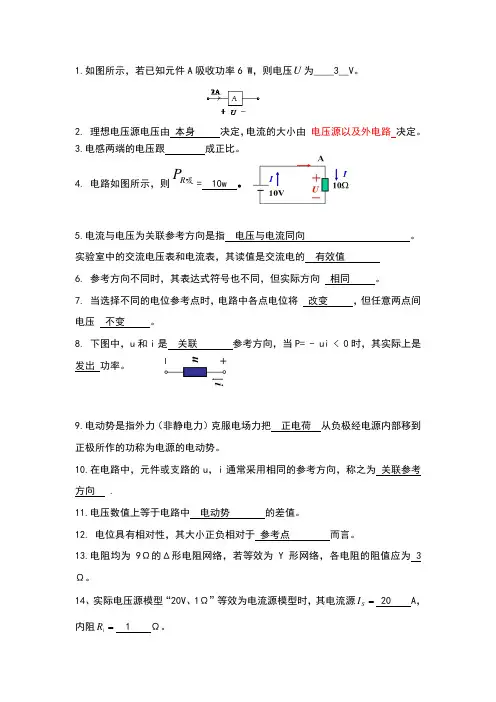

1.如图所示，若已知元件A吸收功率6 W，则电压U为____3__V。
2. 理想电压源电压由 本身 决定，电流的大小由 电压源以及外电路 决定。
3.电感两端的电压跟 成正比。
4. 电路如图所示，则RP吸= 10w 。
5.电流与电压为关联参考方向是指 电压与电流同向 。
实验室中的交流电压表和电流表，其读值是交流电的 有效值
6. 参考方向不同时，其表达式符号也不同，但实际方向 相同 。
7. 当选择不同的电位参考点时，电路中各点电位将 改变 ，但任意两点间电压 不变 。
8. 下图中，u和i是 关联 参考方向，当P= - ui < 0时，其实际上是
发出 功率。
9.电动势是指外力（非静电力）克服电场力把 正电荷
从负极经电源内部移到正极所作的功称为电源的电动势。
10.在电路中，元件或支路的u，i通常采用相同的参考方向，称之为
关联参考方向 .
11.电压数值上等于电路中 电动势 的差值。
12. 电位具有相对性，其大小正负相对于 参考点 而言。
13.电阻均为9Ω的Δ形电阻网络，若等效为Y形网络，各电阻的阻值应为 3
Ω。
14、实际电压源模型“20V、1Ω”等效为电流源模型时，其电流源SI 20 A，内阻iR 1 Ω。 15.根据不同控制量与被控制量共有以下4种受控源：电压控制电压源、 电压控电流源 、
电流控电压源 、 电流控电流源 。
16. 实际电路的几何 近似于其工作信号波长，这种电路称集总参数电路。
17、对于一个具有n个结点、b条支路的电路，若运用支路电流法分析，则需列出 b-n+1 个独立的KVL方程。
