汽油、小型柴油发电机组控制系统方案

部队柴油发电机教案

教学课题:柴油发电机组

授课时间:45分钟

课题类型:新授课

目的和要求

目的:通过讲解使同志们熟练掌握柴油发电机组一些基本知识，为下一步的值勒

训练打下良好的基础

要求：1、严格遵守课堂纪律，严禁嘻笑打闹

2、认真听讲，做好笔记，课后认真复习

教学内容

1、柴油发电机组的组成

2、柴油发电机组的特点

3、柴油发电机组的分类

教学重点

柴油发电机组的组成、柴油发电机组的特点

教学难点

柴油发电机组的特点

方法手段

讲授法、问答法、举例法

教具和仪器

电脑、投影仪

一、教学内容

1、引入新课 作为二十一世纪的通信兵不仅需要掌握牢固的基础理论知识，而且需要攀握

一定的专业知识。作为与驾驶技术、电源技术相关联发动机知识，可以为我们掌

握电源供电木领提供必要的保证，也可以为将来掌握通信专业技能提供技术支

持。

内燃机是将燃料（柴油、汽油、煤气和天然气等）在其燃烧字中燃烧，把燃科

所产生的热能直接转化为机械能的一种动力机械。常见的发电机组有柴油发电机

组、汽油发电机组和燃气轮机发电机组等。

内燃发电机维由发动机《柴油机、汽油机或燃气轮机等）、发电机和控制系

统《包括自动检测、控制及保护装置）三大部分组成。移动式发电机组的发动机、

发电机和控制系统〈屏、箱）全部组装在一-个公共底座上，而功率较大的固定式

机组的发动机和发电机装置在由钢铁煤按而成的公共底座上，并固定在专门设计

的钢筋混凝土基础上，控制系统和燃油箱等设备一般与机组分开安装。

2、要求:上集中精力，认真听讲;发最思维，大胆想象。本节课的教学重点是柴

油发电机组的组成、柴油发电机组的特点，教学难点是柴油发电机组的特点。

二、柴油发电机组的组成

㈠柴油发电机组结构组成

柴油发电机组（简称机组）是内燃发电机组的一种，由柴油机、三相交流同步

发电机和控制屏（包括自动检测、控制及保护装置）3部分组成。

（二）型号编制：由七部分组成，分别表示为

物业小区自备发电机的运行与管理

目前大部分建筑物都采用了双路供电的模式，这使建筑物供电的可靠性得到了很大的提高，但是遇到外网双路停电的时候，建筑物内的用电施备仍无法正常运行。尽管一些重要的设备（例如中心服务器、消防系统、保安监控系统应急照明系统等）都配有UPS或者EPS电源。但是这类电源的容量有限，无法长时间维持运行，一旦蓄电池耗尽，这些设备都会停止运行，从而使用户的工作、安全都受到极大的影响。为了避免上述情况的出现，在一些相对高档或者比较重要的建筑物内都配置了应急发电机。

1 应急发电机组简介

大中型建筑物内设置的应急发电机绝大部分是使用柴油作燃料的。少数小型建筑物使用汽油发电机组。为了便于管理，发电机的位置一般距离变配电室较近。

发电机组主要由四个部分组成：柴油机、发电机、油库、发电机馈电柜。

1.1 柴油机

柴油机是以柴油为燃料的内燃机，是将化学能转变成机械能的一种装置。在发电机组中起到带动发电机运转的作用。

主要由以下系统构成：

1． 曲柄连接机构

其中包含：气缸盖，气缸垫，气缸体，活塞，活塞环，连杆机构和连杆衬套，曲轴，飞轮，皮带盘，减震器等。

2.配气机构

其中包括：气门组──进气门，排气门，气门座圈，气门导管，气门弹簧等；

气门传动组──凸轮轴，正时齿轮，涡轮增压机。

3.柴油供给系统

其中包含：喷油嘴，输油泵，增压机构，滤清器，油箱等。

4.润滑系统

其中包括：机油泵，滤清器，机油冷却器，限温器，油箱等。

5.冷却系统

其中包括：风扇，水泵，散热器，冷却水套，温度调节器等。

1.2 发电机

发电机是将机械能转变成电能的装置。柴油发电机组使用的一般都是同步发电机。

发电机的构成：

固定部分：机座；定子铁芯；定子绕组；交流励磁机定子；端盖。

转动部分：转子铁芯；磁极绕组；主轴；轴承；交流励磁机电枢；旋转整流器；风扇。

1.3 发电机控制屏（箱）

发电机开启和关闭都在控制屏（箱）上完成操作。同时控制柜上还有相应的表计，以显示电压，电流，启动蓄电池电压，工作累计时间、油压、油温、水温等。

如果您需要使用本文档，请点击下载按钮下载!

授课：XXX 100千瓦柴油发电机组水冷、风冷系统讲解_不同、优缺点讲解

100千瓦柴油发电机组水冷和风冷不同

100千瓦柴油发电机组在运转时会产生大量的热量，热量过多会造成机组温度升高，从而影响工作效率，所以在机组中都要配备冷却系统来降低机组的温度。

100千瓦柴油发电机组一般都是水冷，除非当地缺水，指明要求风冷，才会风冷。

100千瓦柴油发电机组水冷：通过机体内部与外部的水循环带走机体内部产生的热量，通常会配备一个大风扇强制通风扇热；柴油机组风冷：用1个到多个大风扇对着机体强制排风散热。同一个柴油机组基本都设计有风冷跟水冷的。

常见的冷却系统有水冷和风冷两种，二者的区别主要在于冷却介质的不同。风冷是以风作为冷却介质，直接用风来冷却柴油发电机组。水冷是以水作为冷却介质，然后再通过散热水箱和风扇来散热。

风冷100千瓦柴油发电机组优势

是结构简单、利于维护、没有冻裂或过热沸腾危险。发电机组受到热负荷和机械负荷限制，功率一般较小，发电机组功率转化率也比较低，不够节能。风冷机安装在敞开式舱室内，对环境要求较如果您需要使用本文档，请点击下载按钮下载!

授课：XXX 高，噪声也较大，需要做机房降噪处理。风冷方式更多应用在小型汽油发电机、小功率柴油发电机组上。如果您需要使用本文档，请点击下载按钮下载!

授课：XXX 风冷100千瓦柴油发电机组缺点

风冷：用1个到多个大风扇对着机体强制排风散热

风冷

1.风冷电机安装在敞开式舱室内，噪声较大，冷却效果没水冷好

2.风冷比较大的优势就是结构简单、利于维护、故障率低、启动性能好，所需空气量少，风扇消耗功率低，油耗也较低，没有冻裂或过热沸腾危险

3.风冷适用于高原或缺水或寒冷的地方，可以不必考虑加水、沸点、冻结等方面的问题，因受到热负荷和机械负荷限制，功率一般都比较小。风冷机组“道依茨”做的比较好

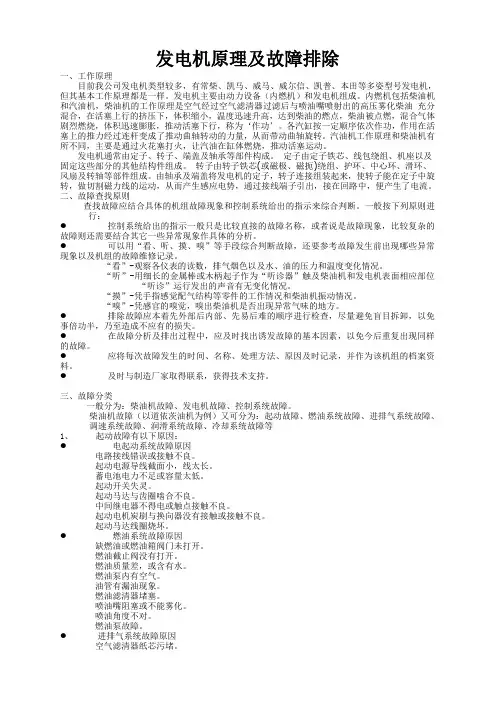

发电机原理及故障排除

一、工作原理

目前我公司发电机类型较多，有常柴、凯马、威马、威尔信、凯普、本田等多姿型号发电机，但其基本工作原理都是一样。发电机主要由动力设备（内燃机）和发电机组成。内燃机包括柴油机和汽油机，柴油机的工作原理是空气经过空气滤清器过滤后与喷油嘴喷射出的高压雾化柴油 充分混合，在活塞上行的挤压下，体积缩小，温度迅速升高，达到柴油的燃点，柴油被点燃，混合气体剧烈燃烧，体积迅速膨胀，推动活塞下行，称为‘作功’。各汽缸按一定顺序依次作功，作用在活塞上的推力经过连杆变成了推动曲轴转动的力量，从而带动曲轴旋转。汽油机工作原理和柴油机有所不同，主要是通过火花塞打火，让汽油在缸体燃烧，推动活塞运动。

发电机通常由定子、转子、端盖及轴承等部件构成。 定子由定子铁芯、线包绕组、机座以及固定这些部分的其他结构件组成。 转子由转子铁芯(或磁极、磁扼)绕组、护环、中心环、滑环、风扇及转轴等部件组成。由轴承及端盖将发电机的定子，转子连接组装起来，使转子能在定子中旋转，做切割磁力线的运动，从而产生感应电势，通过接线端子引出，接在回路中，便产生了电流。

二、故障查找原则

查找故障应结合具体的机组故障现象和控制系统给出的指示来综合判断。一般按下列原则进行：

 控制系统给出的指示一般只是比较直接的故障名称，或者说是故障现象，比较复杂的故障则还需要结合其它一些异常现象作具体的分析。

 可以用“看、听、摸、嗅”等手段综合判断故障，还要参考故障发生前出现哪些异常现象以及机组的故障维修记录。

“看”-观察各仪表的读数，排气烟色以及水、油的压力和温度变化情况。

“听”-用细长的金属棒或木柄起子作为“听诊器”触及柴油机和发电机表面相应部位“听诊”运行发出的声音有无变化情况。

“摸”-凭手指感觉配气结构等零件的工作情况和柴油机振动情况。

“嗅”-凭感官的嗅觉，嗅出柴油机是否出现异常气味的地方。

 排除故障应本着先外部后内部、先易后难的顺序进行检查，尽量避免盲目拆卸，以免事倍功半，乃至造成不应有的损失。
