平椭圆管标准

格式：doc
大小：305.00 KB
文档页数：4

冷拔无缝平椭圆形钢管的尺寸规格(摘自GB/T3094-1982)

6基本尺寸截面面积

/cm2 理论重量

/kg·m-1 惯性矩截面模数

A B S JX JY WX WY

mm cm4 cm3

6 3 0.8 0.103 0.0811 0.000985 0.00320 0.00657 0.0107

8 4 0.8 0.144 0.113 0.00277 0.00851 0.0138 0.0213

1 0.174 0.137 0.00305 0.00975 0.0152 0.0244

9 3 0.8 0.151 0.119 0.00159 0.0107 0.0106 0.0237

10 5 0.8 0.186 0.146 0.00598 0.0178 0.0239 0.0357

1 0.226 0.177 0.00675 0.0208 0.0270 0.0416

12 4 0.8 0.208 0.146 0.00444 0.0275 0.0222 0.0458

1 0.254 0.200 0.00491 0.0323 0.0246 0.0538

6 0.8 0.227 0.178 0.0111 0.0323 0.0369 0.0538

1 0.277 0.218 0.0127 0.0380 0.0424 0.0634

14 7 0.8 0.268 0.210 0.0184 0.0528 0.0527 0.0755

1 0.329 0.258 0.0214 0.0630 0.0612 0.0900

1.5 0.469 0.368 0.0368 0.0833 0.0766 0.119

15 5 0.8 0.266 0.209 0.00955 0.0564 0.0382 0.0752

1 0.326 0.256 0.0108 0.0671 0.0434 0.0895

1.5 0.465 0.365 0.0127 0.0887 0.0510 0.118

16 8 0.8 0.309 0.243 0.0285 0.0810 0.0713 0.101

1 0.380 0.298 0.0335 0.0969 0.0837 0.121

1.5 0.546 0.429 0.0428 0.131 0.107 0.163

17 8.5 0.8 0.330 0.259 0.0347 0.0981 0.0817 0.115

1 0.406 0.318 0.0409 0.118 0.0962 0.139

1.5 0.585 0.459 0.0529 0.159 0.124 0.188

1.8 0.685 0.538 0.0580 0.180 0.136 0.212

2 0.748 0.588 0.0606 0.192 0.143 0.226

18 6 0.8 0.323 0.253 0.0176 0.101 0.0587 0.112

1 0.397 0.312 0.0203 0.121 0.0677 0.134

1.5 0.572 0.449 0.0249 0.164 0.829 0.182

1.8 0.670 0.526 0.0264 0.184 0.0881 0.205

2 0.731 0.574 0.0271 0.196 0.0903 0.218

9 1 0.431 0.339 0.0494 0.141 0.110 0.157

1.5 0.623 0.489 0.0643 0.193 0.143 0.214

1.8 0.731 0.574 0.0709 0.218 0.158 0.242

2 0.800 0.628 0.0744 0.233 0.165 0.259

20 10 1 0.483 0.379 0.0697 0.198 0.139 0.198

1.5 0.701 0.550 0.0920 0.272 0.184 0.272

1.8 0.824 0.647 0.102 0.310 0.205 0.310

2 0.903 0.709 0.108 0.333 0.216 0.333

21 7 1 0.469 0.368 0.0342 0.198 0.0976 0.188

1.5 0.679 0.533 0.3431 0.271 0.123 0.258

1.8 0.798 0.627 0.0466 0.308 0.133 0.294

2 0.874 0.686 0.0483 0.331 0.138 0.315

24 8 1 0.540 0.424 0.0532 0.302 0.133 0.251

1.5 0.786 0.617 0.0686 0.419 0.172 0.349

1.8 0.927 0.727 0.0752 0.480 0.188 0.400

2 1.02 0.798 0.0786 0.516 0.197 0.430

12 1 0.586 0.460 0.126 0.351 0.209 0.293

1.5 0.855 0.671 0.168 0.491 0.279 0.409

1.8 1.01 0.792 0.191 0.564 0.318 0.470

2 1.11 0.870 0.203 0.609 0.339 0.508

25 18.5 1 0.680 0.535 0.311 0.473 0.336 0.379

1.5 0.996 0.782 0.433 0.667 0.468 0.533

1.8 1.18 0.926 0.497 0.770 0.537 0.616

2 1.30 1.02 0.536 0.833 0.580 0.666

26 13 1 0.637 0.500 0.162 0.452 0.249 0.348

1.5 0.932 0.732 0.221 0.634 0.340 0.488

1.5 1.10 0.864 0.250 0.732 0.385 0.563

2 1.21 0.951 0.267 0.792 0.411 0.609

27 8.5 1 0.606 0.475 0.0692 0.457 0.163 0.338

1.5 0.885 0.695 0.0902 0.600 0.212 0.444

1.8 1.05 0.820 0.0993 0.690 0.234 0.511

2 1.15 0.901 0.104 0.748 0.245 0.554

13.5 1 0.663 0.520 0.183 0.509 0.271 0.377

1.5 0.971 0.762 0.250 0.715 0.370 0.530

1.8 1.15 0.901 0.284 0.827 0.420 0.612

2 1.26 0.992 0.304 0.896 0.450 0.664

30 10 1 0.683 0.536 0.110 0.608 0.221 0.405

1.5 1.00 0.786 0.147 0.857 0.294 0.571

2 1.30 1.02 0.173 1.07 0.347 0.716

15 1 0.740 0.581 0.256 0.707 0.341 0.472

1.5 1.09 0.853 0.353 1.00 0.470 0.667

2 1.42 1.11 0.432 1.26 0.576 0.840

34 17 1 0.843 0.662 0.379 1.04 0.446 0.614

1.5 1.24 0.973 0.529 1.49 0.622 0.874

2 1.62 1.27 0.655 1.88 0.770 1.11

36 13 1 0.826 0.648 0.198 1.07 0.331 0.596

1.5 1.22 0.954 0.270 1.53 0.449 0.849

2 1.59 1.25 0.325 1.93 0.542 1.07

39 13 1 0.897 0.704 0.256 1.37 0.394 0.706

1.5 1.32 1.04 0.351 1.97 0.539 1.01

2 1.73 1.36 0.426 2.50 0.656 1.28

40 20 1 0.997 0.783 0.631 1.72 0.632 0.862

1.5 1.47 1.16 0.890 2.48 0.890 1.24

2 1.93 1.52 1.11 3.16 1.11 0.58

45 15 1 1.04 0.816 0.403 2.14 0.537 0.950

1.5 1.54 1.21 0.559 3.08 0.745 1.37

2 2.02 1.58 0.688 3.94 0.917 1.75

50 25 1 1.25 0.924 1.26 3.43 1.01 1.37

1.5 1.86 1.46 1.81 4.96 1.44 1.99

2 2.45 1.92 2.29 6.39 1.83 2.56

51 17 1 1.18 0.929 0.597 3.14 0.703 1.23

1.5 1.75 1.37 0.836 4.54 0.984 1.78

2 2.30 1.81 1.04 5.84 1.22 2.29

60 20 1 1.40 1.10 0.993 5.17 0.993 1.72

1.5 2.07 1.63 1.41 7.52 1.41 2.51

2 2.73 2.14 1.77 9.72 1.77 3.24

30 1 1.51 1.19 2.22 5.99 1.48 2.00

1.5 2.24 1.76 3.20 8.72 2.13 2.91

2 2.96 2.32 4.09 11.30 2.73 3.77

64 32 1 1.61 1.27 2.71 7.29 1.69 2.28

1.5 2.40 1.88 3.91 10.7 2.44 3.33

2 3.17 2.49 5.01 13.8 3.13 4.32

66 22 1 1.54 1.21 1.34 6.92 1.22 2.10

1.5 2.29 1.80 1.90 10.1 1.73 3.06

2 3.02 2.37 2.40 13.1 2.18 3.97

69 17 1 1.54 1.21 0.828 7.24 0.974 2.10

1.5 2.29 1.80 1.16 10.6 1.37 3.06

2 3.02 2.37 1.485 13.7 1.70 3.97

70 35 1 1.77 1.39 3.57 9.58 2.04 2.74

1.5 2.63 2.06 5.17 14.0 2.95 4.00

2 3.47 2.73 6.65 18.2 3.80 5.21

72 24 1.5 2.50 1.96 2.50 13.2 2.08 3.67

2 3.30 2.59 3.17 17.2 2.64 4.76

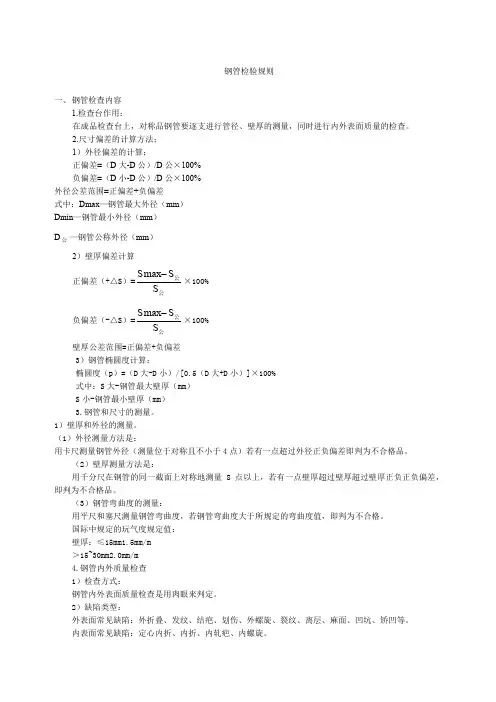

钢管检验规则

一、钢管检查内容

1.检查台作用：

在成品检查台上，对称品钢管要逐支进行管径、壁厚的测量，同时进行内外表面质量的检查。

2.尺寸偏差的计算方法；

1）外径偏差的计算；

正偏差=（D大-D公）/D公×100%

负偏差=（D小-D公）/D公×100%

外径公差范围=正偏差+负偏差

式中：Dmax—钢管最大外径（mm）

Dmin—钢管最小外径（mm）

D公—钢管公称外径（mm）

2）壁厚偏差计算

正偏差（+△S）=公公SSmaxS×100%

负偏差（-△S）=公公SSmaxS×100%

壁厚公差范围=正偏差+负偏差

3）钢管椭圆度计算：

椭圆度（p）=（D大-D小）/[0.5（D大+D小）]×100%

式中：S大-钢管最大壁厚（mm）

S小-钢管最小壁厚（mm）

3.钢管和尺寸的测量。

1）壁厚和外径的测量。

（1）外径测量方法是：

用卡尺测量钢管外径（测量位于对称且不小于4点）若有一点超过外径正负偏差即判为不合格品。

（2）壁厚测量方法是：

用千分尺在钢管的同一截面上对称地测量8点以上，若有一点壁厚超过壁厚超过壁厚正负正负偏差，即判为不合格品。

（3）钢管弯曲度的测量：

用平尺和塞尺测量钢管弯曲度，若钢管弯曲度大于所规定的弯曲度值，即判为不合格。

国际中规定的玩气度规定值：

壁厚：≤15mm1.5mm/m

＞15~30mm2.0mm/m

4.钢管内外质量检查

1）检查方式：

钢管内外表面质量检查是用肉眼来判定。

2）缺陷类型：

外表面常见缺陷：外折叠、发纹、结疤、划伤、外螺旋、裂纹、离层、麻面、凹坑、矫凹等。

内表面常见缺陷：定心内折、内折、内轧疤、内螺旋。 3）个中缺陷特征和判定方法

（1）发纹

缺陷特征：在钢管外表面上呈连续，或不连续的发状细纹，发纹螺旋方向与穿孔钢管选装方向相反，

检查判定：钢管表面不允许在肉眼可见的发纹、若有发纹应清理干净、清除后钢管的壁厚与外径均不得超过负偏差。

ASTMA269-94a

ASTM:A269-94a

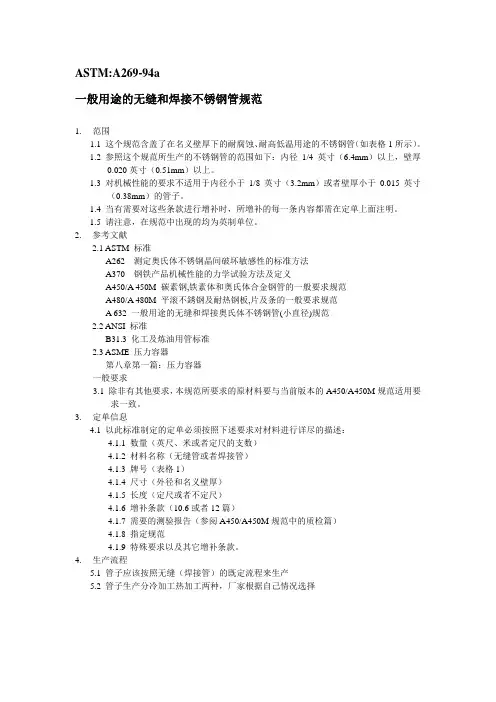

一般用途的无缝和焊接不锈钢管规范

1. 范围

1.1 这个规范含盖了在名义壁厚下的耐腐蚀、耐高低温用途的不锈钢管（如表格1所示）。

1.2 参照这个规范所生产的不锈钢管的范围如下：内径1/4英寸（6.4mm）以上，壁厚0.020英寸（0.51mm）以上。

1.3 对机械性能的要求不适用于内径小于1/8英寸（3.2mm）或者壁厚小于0.015英寸（0.38mm）的管子。

1.4 当有需要对这些条款进行增补时，所增补的每一条内容都需在定单上面注明。

1.5 请注意，在规范中出现的均为英制单位。

2. 参考文献

2.1 ASTM 标准

A262---测定奥氏体不锈钢晶间破坏敏感性的标准方法

A370---钢铁产品机械性能的力学试验方法及定义

A450/A 450M 碳素钢,铁素体和奥氏体合金钢管的一般要求规范

A480/A 480M 平滚不銹钢及耐热钢板,片及条的一般要求规范

A 632 一般用途的无缝和焊接奥氏体不锈钢管(小直径)规范

2.2 ANSI 标准

B31.3 化工及炼油用管标准

2.3 ASME 压力容器

第八章第一篇：压力容器

一般要求

3.1 除非有其他要求，本规范所要求的原材料要与当前版本的A450/A450M规范适用要求一致。

3. 定单信息

4.1 以此标准制定的定单必须按照下述要求对材料进行详尽的描述：

4.1.1 数量（英尺、米或者定尺的支数）

4.1.2 材料名称（无缝管或者焊接管）

4.1.3 牌号（表格1）

4.1.4 尺寸（外径和名义壁厚）

4.1.5 长度（定尺或者不定尺）

4.1.6 增补条款（10.6或者12篇）

4.1.7 需要的测验报告（参阅A450/A450M规范中的质检篇）

4.1.8 指定规范

4.1.9 特殊要求以及其它增补条款。

4. 生产流程

5.1 管子应该按照无缝（焊接管）的既定流程来生产

(5页)外径22厚度1.2t圆管标准

编号页次

NO标准检验项目标准检验要求备注1规格外径￠22mm±0.1 厚度1.2t±0.05来料总长度5800mm±5 卡尺、厚度规、卷尺2材质Q195光亮管3化学成份按照 GB/T13793-20084硬度用圆管测硬度：HRB 40°--50°5测试6生产加工性质管材端口要缩管￠15MM、管材整体压弯最大角度为22°1、表面无严重麻点与凹坑现象2、每一捆钢管内无缠留严重铁屑。3、钢管整体无弯曲1、内焊线高度无超出1.5MM2、管材表面焊线处无破裂与下凹现象。备注、进料抽检标准按照GB/T2828.1-2003 MIL-STD-105E抽检水准表.一般检验水准II Cr:0.65 Maj:1.0 Min:4.0 版本修订记录年月日制定日期：2013.1.6 实施日期：2013.1.6ISO-W824-IQC-GG-A-05品质工程管理

实物加工生产目视贵公司材质报告洛氏硬度计800KG油压机

目视上海锐申精密模具制造厂

适用范围进料检验标准锐申品管部￠22*1.2圆管05 椅背系列检验方法

目视厚度规

修订者7管材表面外观

目视8管材内焊线使用的产品类型

核准A审核制定熊小兵每批来料选择表面不良及表面有开裂式印迹，放入油压机800KG力压到极限，要求无破裂

ASTMA269-94a 2
