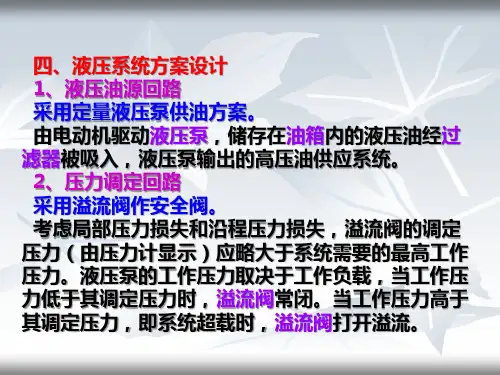

四液压系统方案设计1液压油源回路采用定量液压泵供油
- 格式:ppt
- 大小:1.04 MB
- 文档页数:20


液压控制系统设计
液压控制系统主要由液压源、执行器、控制装置和工作介质等主要部分组成。其中,液压源负责产生和控制液压能;执行器通过接受液压能来完成机械运动;控制装置负责监测和调控液压系统的工作;工作介质则是液压系统中传递和储存能量的媒介。
在液压控制系统设计中,需要考虑以下几个方面:
1.系统的功能要求:根据具体的应用需求,确定系统所需的功能,例如控制的精度、速度要求、运动方式等等。
2.工作量及工作环境要求:根据实际工况,确定液压控制系统的工作量大小和工作环境特点,例如温度、湿度、振动等。
3.液压元件的选择:根据系统的功能和工作环境要求,选择适合的液压元件,例如液压泵、液压缸、液压阀等。
4.阀门的设计与选型:根据系统的控制要求,选择适合的液压阀门,并设计合理的布置和组合,以实现所需的控制功能。
5.控制回路的设计:根据系统的功能要求,确定液压控制系统的基本回路结构,包括传感器、信号处理器、控制阀等。
6.液压系统的安全性设计:考虑系统的安全性要求,采取相应的措施,如设置安全阀、溢流阀等,以确保系统不会发生意外事故。
7.系统性能的测试与调试:在系统设计完成后,需要进行系统性能的测试与调试,以验证系统是否满足设计需求,并进行相应的调整和优化。
总之,液压控制系统设计需要综合考虑系统的功能需求、工作环境要求、液压元件的选择、阀门的设计与选型、控制回路的设计、系统的安全性设计等因素,以实现高效、精确、可靠的控制效果。设计过程中需要注重系统的可维护性和可扩展性,以方便后续的维护和升级。同时,也需要注意系统的节能性能,采取相应的节能措施,以减少能源的消耗。
液压设计方案报告范文参考
# 液压设计方案报告
## 1. 引言
液压技术是一种利用流体传递能量的技术,具有结构简单、传动平稳等优点。在机械设备的设计中,液压系统被广泛应用于各种工业领域。本报告旨在设计一套液压系统,以实现特定的工作功能。
## 2. 设计目标
本液压系统的设计目标如下:
1. 实现自动控制功能,能够根据输入信号自动调整液压系统的工作状态。
2. 具备高效、稳定的工作性能,能够满足大部分工作负载需求。
3. 结构紧凑,占用空间少,方便安装和维护。
## 3. 设计方案
### 3.1 液压系统组成
本设计方案的液压系统主要由以下几个组成部分构成:
1. 液压液体:选用工作温度范围广、粘度稳定的液压油。 2. 液压泵:负责将机械能转化为液压能,提供液压系统的动力源。
3. 液压阀:根据输入信号控制液压系统的工作状态,如流量控制阀、压力控制阀等。
4. 液压缸:将液压能转化为机械能,实现工作负载的运动。
### 3.2 系统控制
本设计方案采用闭环控制方式,通过传感器实时采集系统的工作状态,并将采集到的信号反馈给液压阀进行控制。
### 3.3 系统参数设计
在系统参数设计中,需要考虑以下几个重要参数:
1. 工作压力:根据工作负载的需求,确定液压系统的工作压力范围。
2. 流量要求:根据工作负载的速度需求,确定液压系统的流量要求。
3. 功率需求:根据工作负载的功率需求,确定液压系统的功率需求。
### 3.4 系统安全性设计
在系统的安全性设计中,需要考虑以下几个方面:
1. 液压系统的工作压力应设置在合理范围内,避免超出材料能承受的极限。
2. 安装压力控制阀,当系统压力过高时能够自动切断液压源,保护系统和操作人员安全。
3. 配备压力表和温度计,实时监测系统的工作状态,确保系统安全运行。
## 4. 结论
本报告提出了一套液压系统的设计方案,通过合理选择液压组件、设计闭环控制系统、确定系统参数和考虑安全性设计等方面的工作,能够实现液压系统的自动控制功能、高效稳定的工作性能和紧凑的结构。这套设计方案将为工程领域的实际应用提供参考。
液压系统设计
液压系统设计是指根据特定的需求和要求,规划和构建一个能够利用液体流体力学原理来传输能量和控制机械运动的系统。液压系统设计通常包括液压传动装置的选择、液压元件的布置和连接、液压液的选用和系统控制的设计等方面。以下将针对液压系统设计中的一些重要要素进行解释。
1. 液压传动装置的选择:
在液压系统设计中,首先要根据需求选择合适的液压传动装置。液压传动装置通常包括液压泵、液压马达和液压缸等。液压泵负责将机械能转化为液压能,并将液压液推送到液压元件中;液压马达则将液压能转化为机械能,实现机械运动;液压缸则通过液压力推动活塞运动。在选择液压传动装置时,需要考虑工作压力、流量需求、工作环境、可靠性和经济性等因素。
2. 液压元件的布置和连接:
液压元件的布置和连接是液压系统设计中的重要环节。液压元件包括液压阀、液压油箱、液压管路和液压过滤器等。液压阀用于控制液压系统的流量、压力和方向等参数,以实现机械运动的控制。液压油箱用于存储液压液,并通过液压泵将液压液送回液压系统。液压管路则负责将液压液从液压泵传送到液压元件,并通过回路将液压液送回液压油箱。液压过滤器则用于过滤液压液中的杂质和污染物,保持液压系统的正常运行。
3. 液压液的选用:
在液压系统设计中,选择合适的液压液对系统的性能和可靠性至关重要。液压液应具备良好的润滑性能、热稳定性、抗氧化性和抗腐蚀性,以确保液压元件的正常运行,并延长系统的使用寿命。常见的液压液包括矿物油、合成液压油和生物液压油等。选择液压液时,需要考虑工作温度、压力要求、环境因素和液压元件的材质等因素。
4. 系统控制的设计:
液压系统的控制是液压系统设计中的另一个重要方面。系统控制可以通过手动控制、自动控制和比例控制等方式实现。手动控制包括使用手柄、脚踏板或开关等来控制液压系统的运行;自动控制可以通过传感器和控制器等设备来实现液压系统的自动化操作;比例控制则是根据输入信号的大小来控制液压系统的输出参数,以实现精确的控制。在系统控制的设计中,需要考虑控制方式、控制精度、系统响应时间和安全性等因素。
一、设计流程图
液压系统设计与整机设计是紧密联系的,设计步骤的一般流程
下面将按照这一流程图来进行本次液压课程设计。
二、设计依据: 明确液压系统的设计要求 执行元件运动与负载分析
确定执行元件主要参数
拟定液压系统原理图
选择液压元件
验标液压系统性能
是否通过?
绘制工作图,编制技术文件
是否符合要求?
结 束 液
压
CAD
否
否
是 是
设计一台专用铣床的液压系统,铣头驱动电机的功率N=7.5KW,铣刀直径为D=100mm,转速为n=300rpm,若工作台重量400kg,工件及夹具最大重量为150kg,工作台总行程L=400mm,工进为100mm,快退,快进速度为5m/min,工进速度为50~1000mm/min,加速、减速时间t=0.05s,工作台用平导轨,静摩擦系数fj=0.2,动摩擦系数fd=0.1。设计此专用铣床液压系统。
三、工况分析
液压系统的工况分析是指对液压执行元件进行运动分析和负载分
析,目的是查明每个执行元件在各自工作过程中的流量、压力、功率的变化规律,作为拟定液压系统方案,确定系统主要参数(压力和流量)的依据。
负载分析
(一) 外负载
Fw=1000P/V=60000·1000P/ 3.14Dn=4774.65N
(二) 阻力负载
静摩擦力:Ffj=(G1+G2)·fj
其中 Ffj—静摩擦力N G1、G2—工作台及工件的重量N fj—静摩擦系数
由设计依据可得:
Ffj=(G1+G2)·fj=(4500+1500)X0.2=1200N
动摩擦力Ffd=(G1+G2)·fd
其中 Ffd—动摩擦力N fd—动摩擦系数
同理可得: Ffd=(G1+G2)·fd=(4500+1500)X0.1=600N
(三) 惯性负载
机床工作部件的总质量m=(G1+G2)/g=6000/9.81=611.6kg
