第5题

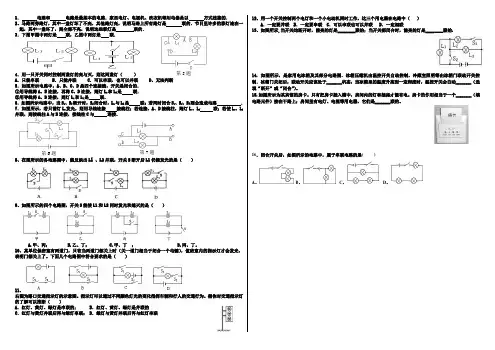

第7题 1． 电路和 电路是最基本的电路．家里电灯、电视机、洗衣机等用电器是以 方式连接的．
2、马路两旁路灯，其中一盏灯坏了不亮，其他路灯亮，说明马路上所有路灯是 联的．节目里许多的彩灯连在一起，其中一盏坏了，则全部不亮，说明这些彩灯是 联的．
3．下图甲图中两灯是 联，乙图中两灯是 联．
4．用一只开关同时控制两盏灯的亮与灭，则这两盏灯（ ）
A．只能串联 B．只能并联 C．可以串联，也可以并联 D、无法判断
5．如图所示电路中，A、B、C、D是四个连接线，开关是闭合的．
①用导线将A、B连接，再将C、D连接，则灯L1和L2是 联．
②用导线将A、D连接，则灯L1和L2是 联．
6．如图所示电路中，当S1、S3断开时，S2闭合时，L1与L2是 联；若同时闭合S1、S2、S3则会造成电路 ．
7．如图所示，若只需灯L1发光，则用导线连接 接线柱；若连接，A、D接线柱，则灯L1、L2 联；若使L1、L2并联，则接线柱A与B连接，接线柱C与 连接．
8、在图所示的各电路图中，能反映出Ll 、L2并联，开关S断开后L1仍能发光的是（ ）
9、如图所示的四个电路图，开关S能使L1和L2同时发光和熄灭的是（ ）
A.甲、丙； B.乙、丁； C.甲、丁 ； D.丙、丁。
10、某单位保密室有两道门，只有当两道门都关上时（关一道门相当于闭合一个电键），值班室内的指示灯才会发光，表明门都关上了。下面几个电路图中符合要求的是（ ）
11、
右图为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断（ ）
A．红灯、黄灯、绿灯是串联的； B．红灯、黄灯、绿灯是并联的
电路图专题练习(三)--- 根据题意作电路图并连接实物图
1．如图所示的电路中，请用笔画线代替导线按要求连接电路，要求：两灯并联；电流表测通过灯L1的电流；开关控制灯L1 \ L2 。
2．请将图中的实物按要求连接成电路图。要求：两灯泡串联，电压表测L2的电压。
3.根据以下要求，完成下图中的实物连接图。要求：使L1和L2并联，并且让S1控制L1，让S2控制L2，S3接在干路上。并在右边画出它的电路图。
4、用线条代替导线，将图中的电器元件连成电路。
要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组
5、用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路，要求使开关同时控制两盏灯。
6、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．
7、如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮。
8.用电压表测小灯泡两端电压，用电流表测通过小灯泡的电流，滑动变阻器与小灯泡串联，滑片P向右移动时小灯泡变亮。（1）根据要求在虚线框中画出电路图；（2）根据电路图将图所示的实物连起来。
9、将图中的元件用笔画线连接起来，要求：两节干电池串联，电灯L1与L2串联，电压表V1测L1两端的电压，V2测L2两端的电压。（先画出电路图）
S1
S2
S3
10、两盏灯L1、L2，一只电流表、一滑动变阻器、电源及开关各一个，要求：L1和L2并联；电流表测L2的电流，滑动变阻器只控制灯L1的电流，开关能控制灯L1、L2。
（1）在实线框内画出满足要求的电路图；
（2）在图15所示的元件中，用笔画线代替导线，按电路图连接图示的实物。
11.用笔画线表示导线，完成图甲中的电路连线。要求：灯泡L1与 L2并联；用电流表测L1中的电流。然后在图乙方框内画出它所对应的电路图。

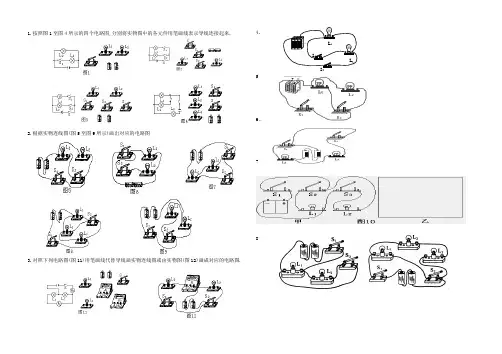

1.按照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来.
2.根据实物连线图(图5至图9所示)画出对应的电路图
3.对照下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图.
4.
5
6、
7
8
+
— L1
L2
S2 S1 10、
11、
12、
13、
14、
15、两灯串联，电流表测串联电路中的电流
以下题按要求连接实物图并画出电路图
16、两灯并联，电流表测并联电路干路中的电流，开关控制整个电路。
17、两灯并联，电流表测L2的电流，开关S1控制L1，S控制整个电路。
18、两灯并联，电流表A1测量L1的电流，A测总电流，S控制整个电路，S1控制L2
S1
S2 L2 L1 S1
S2
L2 L1
+
— L2 L1
S2 S1L2 L2
L3 L1
S2 S1 L1 L2
S1
S
L1
L2 S1 S A1
A 19、两灯并联，电流表A1测L1的电流，A2测量L2的电流，A测总电流，L1、L2分别由开关S1、S2控制，S控制整个电路。
20、
21、
22、
23．将下列元件用导线连接起来
使小灯泡能够发光，并在右边
方框中画出相应的电路图。
24、根据实物图，在下边方框中画出相应的电路图
（1） （2） （3）
25.根据电路图连接实物图
（1）
（2）
L1 S1
S2 A2 A A1 S
L2
+
— L1
L2
S2 S1 26、试指出下面电路有什么错误，并改正。
27、一个开关能够控制3个灯泡，试画出不同的连接方式。
28
29
家庭电路作图（含答案）
一．作图题（共30小题）
1．综合作图﹣家庭电路：
如图所示家庭电路，开关S1控制吊灯L1、L2和L3，电路中还有一个带有开关S2控制的插排，插排上的指示灯L4在S2断开时不发光，两个插孔均不能提供工作电压，而在闭合S2时指示灯L4发光，两个插孔可以提供工作电压；但如果L4损坏，闭合S2时，两个插孔也能提供工作电压．
用笔画线表示导线，将它们连入电路．
2．房间内灯分别由入户门和床头两开关控制很方便，如图是其原理图，请将图中两只单刀双掷开关S1、S2和一盏螺丝口灯泡L连人家庭电路，要求S1、S2都能控制灯L．
3．请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座．
4．如图甲所示为一个带有发光二极管的单刀双掷开关，当灯亮时二极管不发光，当夜间关灯时二极管发光可用于指示开关的位置，请你在乙图中将开关和灯正确接在家庭电路当中．
5．综合作图﹣家庭电路：
如图所示家庭电路，开关S1控制由3个灯泡组成的吊灯：阁楼上有一盏由“光控开关”和“声控开关”控制的电灯L1，L1只有在夜间且有声音时灯才亮，“光控开关”用“光敏”材料制成，它能在天黑时自动闭合，天亮时自动断开：“声控开关”利用“声敏”材料制成，它能在有人走动发出声音时闭合，无人走动时自动断开；电路中同时安装一个带有开关的插排，其中S2控制两孔插座、S3控制三孔插座．请用笔画线表示导线，将它们连入电路．
6．根据安全用电原则，请将如图所示的各元件正确接入电路，其中开关只控制螺口灯泡，三孔插座带保险盒．
7．（1）请将如图1所示元件，连接成符合安全用电要求的家庭电路．
（2）如图2所示，请标出小磁针静止时的N极与S极．
8．完成如图家庭电路的连接．
9．声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间．某地下通道两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进人，灯泡都能接通电源发光．请按题意将图中的电路连接完整．
