机械加工工艺过程卡

黄石理工学院

校办机械厂 产品型号 P168 零(部)件型号 图3-103 共 1 页

产品名称 零(部)件名称 螺纹轴 第 1 页

材料牌号 45 毛坯种类 圆钢 毛坯外形尺寸 Φ47×121 本批毛坯件数 10

工序号 工序名称 工 序 内 容 车间 设 备 工艺装备 工 时

准终 单件

1 车 夹外圆，伸出卡盘50，车端面，钻中心孔A2.5/5 金工车间 CA6140型

卧式车床 A型中心钻 30 20

2 车 一夹一顶，夹持长度15, 粗车Φ42、Φ35、M27×2各档外圆,留2mm余量,长度留0.5mm余量 同上 同上 后顶尖 20 30

3 车 车M27×2外圆至Φ26.8，保证28mm长度尺寸 同上 同上 20 40

4 车 切槽6×2至要求尺寸，注意保证长度尺寸，倒角2×45° 同上 同上 切槽刀 20 20

5 车 粗、精车M27×2三角螺纹至要求尺寸，（低速，乳化液冷却） 同上 同上 三角螺纹车刀 30 20

6 车 调头，夹Φ35外圆, 车端面,总度车对，钻孔 同上 同上 麻花钻头 20 10

7 车 粗车Φ36,留2mm余量,长度尺寸留1mm余量 同上 同上 20 10

8 车 粗、精车内孔Φ22至要求尺寸, 注意保证长度22mm，孔口倒角1×60°，去毛剌 同上 同上 30 20

9 车 另端面钻中心孔A2.5/5，两端顶尖顶住,半精车、精车Φ36，注意保证长度尺寸 同上 同上 前、后顶尖 20 20

4 车 切槽宽10mm，Φ22车至要求尺寸，倒角，去毛剌 同上 同上 切槽刀 20 20

9 车 调头，两端顶尖顶住,半精车、精车Φ42、Φ35至要求尺寸,注意保证长度尺寸17mm 同上 同上 20 20

8 车 粗、精车锥度至尺寸, 保证8mm尺寸，倒角，去毛剌 同上 同上 30 20

10 检验

编制(日期) 黄渭滨 2009.08 审核(日期) 会签(日期) 定额(日期) 批准(日期)

合集下载

(完整版)加工工艺过程卡片及工序卡.doc

(完整版)加工工艺过程卡片及工序卡.doc

湖南科技大学 机械加工工艺过程卡片 产品型号 零件图号

产品名称 变速箱 零件名称

材 料 牌 号 HT200 毛 坯 种 类 金属型铸件 毛坯外形尺寸 754×400 ×186 每毛坯件数

工序号 工序名称 工 序 内 容 车 工 设 备 间 段

01 铸造 金属型铸造毛坯

02 回火 热处理

3 探伤检验

4 表面喷丸处理

10 粗铣 以顶面为粗基准，粗铣箱体结合面 X7010

20 粗铣 以箱体结合面为基准，粗铣顶面 X7010

30 钻孔 结合上下箱体，钻、铰出两个定位孔2-φ 12H8 组合钻床

40 粗铣 以结合面为基准两销定位，粗铣前后端面及凸台 组合铣床

50 粗铣 以结合面为基准两销定位，粗铣右端面 组合铣床

60 半精铣 以顶面为基准，半精铣箱体结合面 X7010

70 半精铣 以结合面为基准两销定位，半精铣前后端面至图纸要求 组合铣床

80 半精铣 以结合面为基准两销定位，半精铣右端面至图纸要求 组合铣床

90 半精铣 以结合面为基准两销定位，半精铣顶面至图纸要求 X7010

100 半精铣 结合上下箱体，铣结合面凹槽至图纸要求 X7010

110 精铣 以顶面为基准，精铣箱体结合面至图纸要求 X7010

120 以结合面为基准，用心轴穿过 φ110，钻 14-φ18 组装孔；钻顶 钻顶面孔

面螺纹孔 4-M12-6H ；钻两肋板中间凸台 M20× 1.5 组合钻床

螺纹孔

设计（日 期） 校对（日期）

变速箱下盖 共 3 页 第 1 页

1 每 台 件 数 1 备 注

工 艺 装 备 工 时

准终 单件

面铣刀、游标卡尺

面铣刀、游标卡尺

麻花钻、铰刀、卡尺、塞规面铣刀、游标卡尺面铣刀、游标卡尺面铣刀、游标卡尺面铣刀、游标卡尺面铣刀、游标卡尺面铣刀、游标卡尺立铣刀、游标卡尺面铣刀、游标卡尺

连杆机械加工工序卡片模板

连杆机械加工工序卡片模板

机械加工工艺过程卡片

机 械 加 工 工 艺 过 程 卡 片 产品型号 Z105A 零（部）件图号 H—32A

产品名称 柴油机 零（部）件名称 连杆 共 3 页 第 1 页

材料牌号 45# 毛坯种类 锻件 毛坯外型尺寸 每毛坯可制件数 1 每台件数 1 备注

工序

号 工序

名称 工 序 内 容 车间 工段 设 备 工 艺 装 备 工 时

准终 单件

10 锻坯 外协

20 酸洗 外协

30 调质处理，调质217-293HB，酸洗 外协

40 喷砂，涂漆 金结

50 探伤，退磁 检 磁力探伤机

60 铣连杆两平面 大件 专-001

70 磨连杆两平面 大件 平面磨床

80 钻小头孔 大件 Z575

90 倒小头孔角 大件 Z525B

95 检 检

100 铣大头定位点 大件 X6130

110 去大头定位点毛刺 大件 钳

120 粗铣剖分面及止口 大件 专-002

130 镗半边大头孔 大件 专-003

140 去已加工各部位毛刺 大件 钳

150 精铣剖分面 大件 X52K

160 精铣止口 大件 专-004

机 械 加 工 工 艺 过 程 卡 片 产品型号 Z105A 零（部）件图号 H—32A

产品名称 柴油机 零（部）件名称 连杆 共 3 页 第 2 页

材料牌号 45# 毛坯种类 锻件 毛坯外型尺寸 每毛坯可制件数 1 每台件数 1 备注

工序

号 工序

名称 工 序 内 容 车间 工段 设 备 工 艺 装 备 工 时

准终 单件

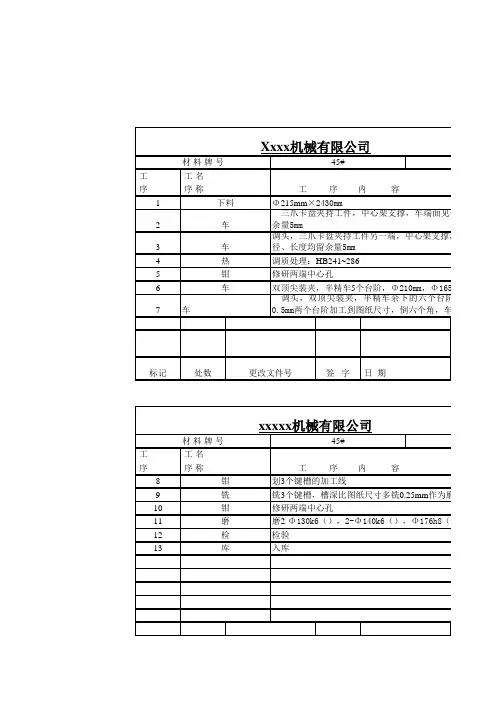

轴-机械加工工艺卡片
