水泥稳定碎石基层首件施工技术方案编制: 审核:公司项目经理部二零二一年水泥稳定碎石基层首件施工技术方案一、工程概况本标段为工程路面施工项目标段，桩号范围为K000~K093，全长XXkm。

位于江苏省境内，主要工程量为：SMA-13上面层XX万吨，Sup-20沥青混合料XX万吨，Sup-25沥青混凝土XX万吨，水泥稳定碎石基层XX万吨，低剂量水泥稳定碎石底基层（厂拌冷再生水稳碎石）XX万吨，铣刨沥青面层XXm3，铣刨水稳基层XXm3。

本次试铺选择KX-KX段左幅，由大桩号方向至小桩号方向摊铺，共分为两个施工段落：试铺段现状：已完成底基层水稳施工，经验收合格。

试铺段总长度为Xm，设计宽度为Xm，压实厚度19cm，预计用料X吨。

试铺段基层配合比为X。

水泥剂量为4.2%，振动成型最大干密度为 2.403g/cm3，振动成型最佳含水量为4.8%。

重型击实成型最大干密度为2.356 g/cm3，重型击实成型最佳含水量为5.2%。

试铺段松铺通过现场计算确定，其中KX段松铺系数拟定为 1.35，松铺厚度按25.65cm控制，在第一个段落施工结束后，对松铺系数进行修正，并通过KX段进行松铺系数的验证。

根据路基标施工进度，计划2021年0月0日上午6点开始进行首件试铺。

二、编制依据三、试铺目的为了掌握水泥稳定碎石基层的合理施工工艺方法，确定填料压实的技术参数，以指导本合同段基层的施工。

铺筑试验段主要目的有：1、验证用于施工的混合料配合比①调试拌和机，分别称出拌缸中不同规格的碎石、水泥、水的重量，测量其计量的准确性；②验证拌和时间，保证混合料均匀性；③确定混合料最佳施工含水量范围，验证碎石级配、水泥剂量、7d无侧限抗压强度是否满足设计要求。

2、确定铺筑的松铺厚度和松铺系数3、确定标准施工方法①混合料配合比的控制方法；②混合料摊铺方法和适用机具（包括摊铺机的行进速度、摊铺厚度的控制方式、梯队作业时摊铺机的间隔距离）；③含水量的增加和控制方法；④压实机械的选择和组合，压实的顺序、速度和遍数；⑤拌和、运输、摊铺和碾压机械的协调和配合。

水泥稳定碎石基层施工水泥稳定碎石基层采用厂拌法进行施工。

混合料在项目部生产区内自行生产，并用自卸汽车运输至施工现场，平地机进行摊铺，压路机压实。

施工前要对原材料进行标准试验，确定配合比后，进行重型击实试验。

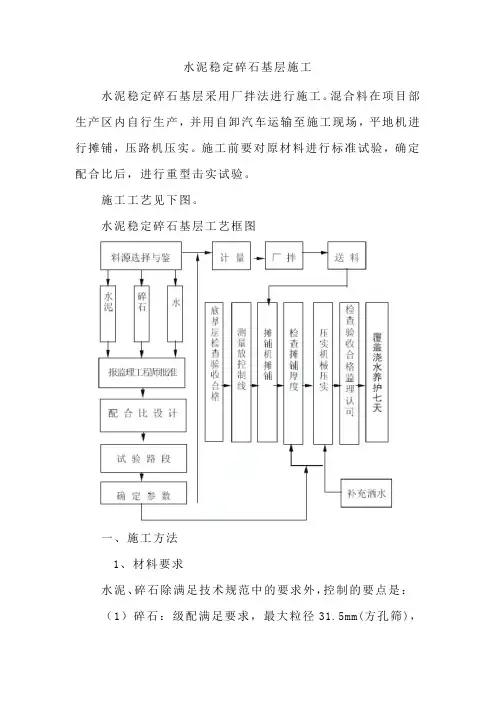

施工工艺见下图。

水泥稳定碎石基层工艺框图一、施工方法1、材料要求水泥、碎石除满足技术规范中的要求外，控制的要点是：（1）碎石：级配满足要求，最大粒径31.5mm(方孔筛)，不准有超粒径的石料，不准含有山皮土等杂质。

（2）水泥：按照设计的要求，采用合格的425#水泥，并经过质量检验合格之后才能够投入使用。

2、准备下承层下承层必须满足相应的质量指标，对下承层进行彻底清扫，并适量洒水，保持下承层湿润，同时用石灰标出两条边线。

外侧要培好路肩。

3、拌和拌和设备采用基层搅拌站（1）碎石应保持合适的含水量，要特别注意不准含水量过大造成结块、拌和时计量失准。

雨季施工碎石、水泥要采取覆盖措施。

（2）拌和设备配料，计量功能齐全、有效，料仓或拌缸前应有剔除超粒径石料的筛子。

（3）配料准确、拌和均匀。

若为0-31.5mm的混合料，上料时必须码成大堆掺和均匀后上料，不准有明显的离析现象，随时对集料进行筛分，及时调整材料的配比。

（4）拌和现场必须有一名试验员控制拌和时的含水量和各种材料的配比，随时抽查配比情况并记录。

（5）各料斗应配备1-2名工作人员，时刻监视下料状况，并人为帮助料斗下料，不准出现卡堵现象，否则应及时停拌。

（6）拌和时的含水量应较最佳含水量大1-2%。

4、运输及摊铺采用自卸汽车运输至摊铺现场，摊铺机进行摊铺：（1）用自卸汽车运料至摊铺现场。

（2）摊铺前应使下承层保持湿润（用水车洒水）。

（3）使用自动找平且具有震捣夯击功能的大功率摊铺机摊铺。

（4）两侧均设基准线，控制标高。

（5）摊铺速度要均匀，摊铺速度控制在4～5m/min。

摊铺应连续，尽量避免停机现象，否则将大大影响平整度。

（6）设一名测量员随时检测摊铺后的标高，出来异常马上采取补救措施。

水泥稳定碎石路面基层（底基层）作业指导书1一般规定1．水泥稳定碎石，是指在具有一定级配的碎石中掺入适量的水泥和水，经拌和得到的混合料在压实和养生后，其无侧限抗压强度符合规定的要求。

2．水泥剂量以水泥质量占全部粗细土颗粒（即砾石、砂粒、粉粒和粘粒）的干质量的百分率表示，即水泥剂量=水泥质量/碎石质量。

3．水泥稳定结构层宜在春未和气温较高季节组织施工。

施工期的日最低气温应在5℃以上，并应在第一次重冰冻（-3～-5℃）到来之前半个月到一个月完成。

4．在雨季施工水泥稳定碎石时，应特别注意气候变化，勿使水泥和混合料遭雨淋。

降雨时应停止施工，但已经摊铺的水泥混合料应尽快碾压密实。

5．应使拌和的水泥稳定碎石混合料处于或略大于最佳含水量（根据当天气温）进行碾压，直至达到高速公路基层（底基层）按重型击实试验法或振动成型法确定的98%的压实度。

6．用18-20t三轮压路机和振动压路机碾压时，每层的压实厚度不应超过20cm。

压实厚度超过上述规定时，应分层铺筑，每层的最小压实厚度为10cm。

下层宜稍厚。

碾压时应先轻型、后重型压路机流水碾压。

7．水泥稳定碎石底基层和下基层及上基层之间要喷洒水泥净浆，洒布量为纯水泥用量 1.2～1.5kg/m2。

8．基层分两层施工时，在铺筑上层前，应在下层顶面先喷洒水泥净浆。

下层水泥稳定土碾压完成后,必须养生7天后方可铺筑上层水泥稳定土。

9．总体的施工时间即从拌和到碾压结束应在水泥初凝时间之内。

10．工地实际采用的水泥剂量一般可比室内试验确定的剂量多0.5%。

具体待室内试验和试验段试铺后，由监理工程师批准。

11．其它尚应注意的三点：1）基层（底基层）施工时，严禁用薄层贴补法进行找平。

2）新施工水稳层必须用土工布覆盖保湿养生，不使水稳层表面干燥，也不应忽干忽湿。

3）水稳层基层上未铺封层或面层时，除施工车辆可慢速（不超过30km/h）通行外，禁止一切车辆通行。

12.重点关注：1）严格控制水泥剂量；2）严格控制含水量；3）严格控制合成级配中0.075mm 以下通过率。

基于振动成型的水泥稳定碎石基层施工技术探讨［摘要］分析当前水泥稳定碎石施工工艺的特点，重点阐述了振动成型法在水泥稳定碎石施工中的运用，将静压成型法和振动成型法的试验数据通过实际运用进行了对比，并对基于振动成型的水泥稳定碎石施工的经验进行了探讨。

［关键词］振动成型水泥稳定碎石道路基层1.引言水泥稳定级配碎石已经成熟应用于道路基层，它以其强度和刚度大、板体性强、水稳定性和抗冻性好的特点在我国广泛的应用，但是随着应用的广泛，传统水泥稳定碎石的劣势也逐渐暴露出来，主要表现为：收缩系数大、容易开裂、抗变形能力差、对负荷敏感性大，当然，这些缺点并不能表明水泥稳定碎石的路用性能差，更不能说明水泥稳定碎石不适宜作为高等级道路的路面结构，工程实践中的这些问题反映出目前水泥稳定碎石采用的设计理论、评价指标、试验方法、控制手段等方面需要进一步的改进。

这样基于振动成型的水泥稳定碎石基层施工技术日益广泛的被应用于高等级道路中。

2.振动成型法的技术特点试验室通常采用重型击实试验的方法确定材料的最大干密度和最佳含水量，采用静压成型试件测定7天无侧限抗压强度。

而目前施工现场大多使用振动压路机进行碾压，很明显，传统的水泥稳定碎石试验方法与施工现场的实际工况很不匹配，试验室数据不能完全反映施工现场的实际情况。

正是因为上述的试验室与施工现场的不一致，导致施工过程中存在一些不正常的现象：比如压实度超100%的情况经常存在，而降低碾压遍数后，压实度依然合格，但是实际情况却是并没有真正压实，没有发挥高质量碾压设备的实际效率，导致基层施工质量大大降低。

振动成型法却能够最大程度的地模仿施工现场的实际碾压工况，能够比较准确的预测和控制施工现场质量。

因为振动成型仪是模仿振动压路的压实原理设计制造的，其压实效能与振动压路机压实效果等效。

在某道路的水泥稳定碎石基层的试验室组成设计中，采用重型击实和振动击实方法确定的混合料最佳含水量和最大干密度见下表：表1水泥碎石击实试验结果可以看出，振动击实确定的最大干密度是重型击实确定的最大干密度的1.034倍。
