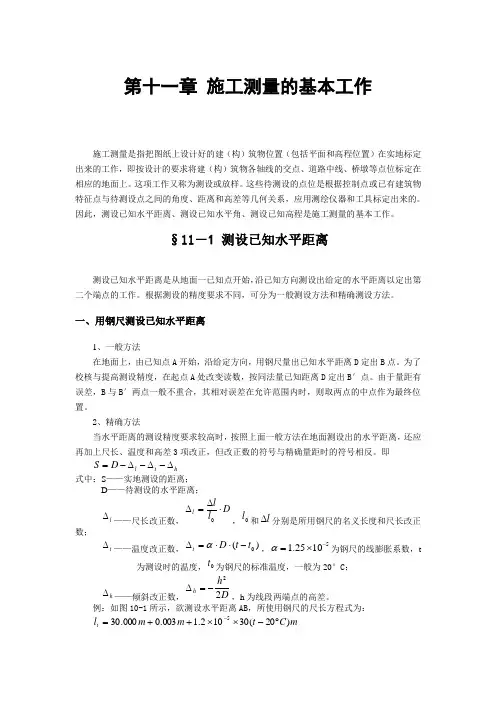

第十一章 施工测量的基本工作施工测量是指把图纸上设计好的建（构）筑物位置（包括平面和高程位置）在实地标定出来的工作，即按设计的要求将建（构）筑物各轴线的交点、道路中线、桥墩等点位标定在相应的地面上。
这项工作又称为测设或放样。
这些待测设的点位是根据控制点或已有建筑物特征点与待测设点之间的角度、距离和高差等几何关系，应用测绘仪器和工具标定出来的。
因此，测设已知水平距离、测设已知水平角、测设已知高程是施工测量的基本工作。
§11－1 测设已知水平距离测设已知水平距离是从地面一已知点开始，沿已知方向测设出给定的水平距离以定出第二个端点的工作。
根据测设的精度要求不同，可分为一般测设方法和精确测设方法。
一、用钢尺测设已知水平距离1、一般方法在地面上，由已知点A 开始，沿给定方向，用钢尺量出已知水平距离D 定出B 点。
为了校核与提高测设精度，在起点A 处改变读数，按同法量已知距离D 定出B ′点。
由于量距有误差，B 与B ′两点一般不重合，其相对误差在允许范围内时，则取两点的中点作为最终位置。
2、精确方法当水平距离的测设精度要求较高时，按照上面一般方法在地面测设出的水平距离，还应再加上尺长、温度和高差3项改正，但改正数的符号与精确量距时的符号相反。
即 h t l D S ∆-∆-∆-=式中：S ——实地测设的距离；D ——待测设的水平距离；l ∆——尺长改正数，Dl l l ⋅∆=∆0，0l 和l ∆分别是所用钢尺的名义长度和尺长改正数；t ∆——温度改正数，)(0t t D t -⋅⋅=∆α，51025.1-⨯=α为钢尺的线膨胀系数，t为测设时的温度，0t 为钢尺的标准温度，一般为20°C ；h ∆——倾斜改正数，D h h 22-=∆，h 为线段两端点的高差。
例：如图10-1所示，欲测设水平距离AB ，所使用钢尺的尺长方程式为：m C t m m l t )20(30102.1003.0000.305︒-⨯⨯++=-测设时的温度为5°C ，AB 两点之间的高差为1.2m ，试求计算测设时在实地应量出的长度是多少？解：根据精确量距公式算出3项改正：尺长改正：m D l l l 006.06030003.00=⋅=⋅∆=∆温度改正：m t t D t 011.0)205(102.160)(50-=-⨯⨯⨯=-⋅⋅=∆-α 倾斜改正：mD h h 012.06022.1222-⨯-=-=∆则实地测设水平距离为： m D S h t l 017.60012.0011.0006.060=++-=∆-∆-∆-=测设时，自线段的起点A 沿给定的AB 方向量出S ，定出终点B ，即得设计的水平距离D 。
