钛的焊接工艺

钛及钛合金焊接工艺钛及钛合金焊接工艺引言•钛及钛合金是一种广泛应用于航空航天、船舶和汽车等领域的优质材料。

•钛及钛合金的焊接工艺对产品的质量和性能具有重要影响。

优势•钛及钛合金具有优异的耐腐蚀性和高的强度重量比。

•焊接是钛及钛合金制造中重要的一环，能够将不同构件连接为一个整体。

需要注意的问题1.材料准备•焊接前必须对钛及钛合金进行表面处理，以确保清洁和脱氧。

•需要根据焊接材料的类型和规格选择合适的电极、焊条和气体。

2.焊接方法•常用的钛及钛合金焊接方法包括氩弧焊、电子束焊和激光焊。

•不同的焊接方法适用于不同的应用场景，需要根据具体需求选择合适的方法。

3.焊接参数•焊接参数包括焊接电流、电压、焊接速度和焊接角度等。

•焊接参数的设置直接影响焊接质量和效率，需要进行充分测试和调整。

4.焊接环境•钛及钛合金焊接需要在惰性气体保护下进行，以避免氧化和污染。

•焊接环境的温度、湿度和风速等因素也需要被控制在合适范围内。

5.焊接后处理•焊接完成后，还需要进行后处理，如除渣、退火和表面处理等。

•合适的后处理可以提高焊接接头的强度和外观质量。

结论•钛及钛合金焊接工艺的规范和控制对于确保产品质量和安全性至关重要。

•合理选择焊接方法、调整焊接参数以及正确进行后处理是保证焊接效果的关键。

（文章仅供参考）钛及钛合金焊接工艺引言•钛及钛合金是一种广泛应用于航空航天、船舶和汽车等领域的优质材料。

•钛及钛合金的焊接工艺对产品的质量和性能具有重要影响。

优势•钛及钛合金具有优异的耐腐蚀性和高的强度重量比。

•焊接是钛及钛合金制造中重要的一环，能够将不同构件连接为一个整体。

需要注意的问题1.材料准备•对钛及钛合金进行表面处理，确保清洁和脱氧。

•选择合适的焊接材料：电极、焊条和气体。

2.焊接方法•氩弧焊：适用于一般焊接需求。

•电子束焊：适用于高精度焊接，但适应范围较窄。

•激光焊：适用于高速焊接和复杂形状的组件。

3.焊接参数•焊接电流、电压、焊接速度和焊接角度等参数需要根据实际情况进行设置。

钛及钛合金焊接工艺分析简介钛及钛合金因其高强度、低密度、优异的抗腐蚀性能被广泛应用于航空航天、化工、医疗等领域。

而钛及钛合金的加工难度也因此增加，特别是焊接工艺。

所以，本文将从钛及钛合金的物理特性和化学特性出发，结合常见的钛及钛合金焊接工艺进行分析和总结。

钛及钛合金焊接的物理特性和化学特性物理特性•高熔点：钛的熔点为1668℃，是常见金属中的较高值，高于铁、镍、铜、铝等大多数金属。

•低热导率和热容：钛的热导率和热容都比较低，导致热输入时钛材料温度变化较小，且热输入冷却时间长。

•高线膨胀系数：钛的线膨胀系数高于常见金属，故焊接时应注意热输入焊缝后产生的应力和变形。

•利用率低：钛粉末的比表面积大、氧化能力强，因此在加工过程中容易吸附空气中的氧、氮等气体，形成氧化物，会降低钛粉末的利用率。

•易吸气：在高温下钛及钛合金易吸氧气、氮气、水蒸气等气体，从而会在焊接时造成钛材料的氧化。

•易反应：钛与许多元素及化合物很容易发生化学反应。

例如，钛会与氧、氮、碳、硫、氢、氟等元素發生反应，在焊接时会对焊接区域造成不良影响。

•局部氧化：钛属于活泼向氧化物反应的金属，局部氧化的钛容易发生熔池中的气泡、夹杂、气孔及非金属夹杂物等缺陷，影响焊接质量。

•低松散度：钛及钛合金的密度相对其它金属偏低，故焊接后的焊缝内部板层松散较大，且没有弹性。

常见的钛及钛合金焊接工艺等离子弧焊等离子弧焊是常见的钛及钛合金焊接工艺之一。

该焊接工艺的原理是利用高温等离子体对钛材料表面进行加热并进行加压使之焊接。

等离子弧焊的优点是加热速度快且对钛材料氧化小，但缺点是容易影响焊接材料的附着力。

TIG焊TIG焊（Gas Tungsten Arc Welding）是一种适用于钛以及大多数合金的高质量焊接工艺。

其原理是使用钨极电弧加热钛及钛合金，并通过加入惰性气体形成保护层以保护熔融区域。

该焊接工艺的优点是焊缝质量好，但脆性松散等问题也延长了焊接时间。

离子束焊是采用高速离子束照射工艺对钛及钛合金进行组装或焊接。

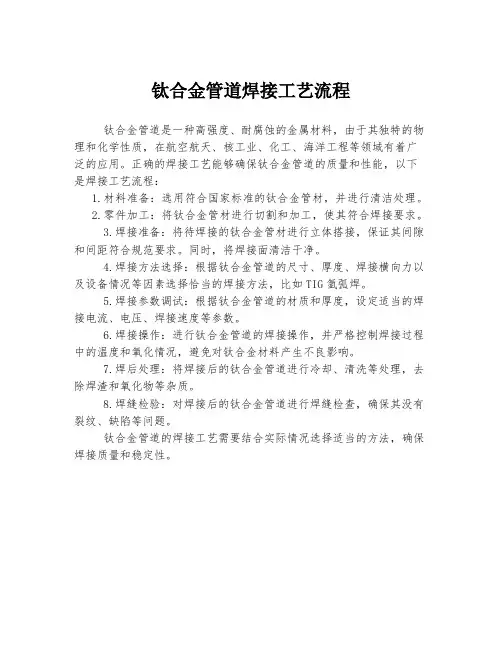

钛合金管道焊接工艺流程
钛合金管道是一种高强度、耐腐蚀的金属材料，由于其独特的物理和化学性质，在航空航天、核工业、化工、海洋工程等领域有着广泛的应用。

正确的焊接工艺能够确保钛合金管道的质量和性能，以下是焊接工艺流程：
1.材料准备：选用符合国家标准的钛合金管材，并进行清洁处理。

2.零件加工：将钛合金管材进行切割和加工，使其符合焊接要求。

3.焊接准备：将待焊接的钛合金管材进行立体搭接，保证其间隙和间距符合规范要求。

同时，将焊接面清洁干净。

4.焊接方法选择：根据钛合金管道的尺寸、厚度、焊接横向力以及设备情况等因素选择恰当的焊接方法，比如TIG氩弧焊。

5.焊接参数调试：根据钛合金管道的材质和厚度，设定适当的焊接电流、电压、焊接速度等参数。

6.焊接操作：进行钛合金管道的焊接操作，并严格控制焊接过程中的温度和氧化情况，避免对钛合金材料产生不良影响。

7.焊后处理：将焊接后的钛合金管道进行冷却、清洗等处理，去除焊渣和氧化物等杂质。

8.焊缝检验：对焊接后的钛合金管道进行焊缝检查，确保其没有裂纹、缺陷等问题。

钛合金管道的焊接工艺需要结合实际情况选择适当的方法，确保焊接质量和稳定性。

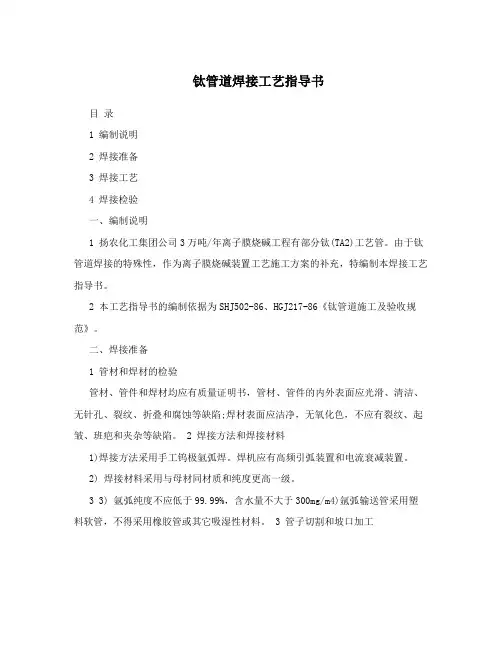

钛管道焊接工艺指导书目录1 编制说明2 焊接准备3 焊接工艺4 焊接检验一、编制说明1 扬农化工集团公司3万吨/年离子膜烧碱工程有部分钛(TA2)工艺管。

由于钛管道焊接的特殊性，作为离子膜烧碱装置工艺施工方案的补充，特编制本焊接工艺指导书。

2 本工艺指导书的编制依据为SHJ502-86、HGJ217-86《钛管道施工及验收规范》。

二、焊接准备1 管材和焊材的检验管材、管件和焊材均应有质量证明书，管材、管件的内外表面应光滑、清洁、无针孔、裂纹、折叠和腐蚀等缺陷;焊材表面应洁净，无氧化色，不应有裂纹、起皱、班疤和夹杂等缺陷。

2 焊接方法和焊接材料1)焊接方法采用手工钨极氩弧焊。

焊机应有高频引弧装置和电流衰减装置。

2) 焊接材料采用与母材同材质和纯度更高一级。

3 3) 氩弧纯度不应低于99.99%，含水量不大于300mg/m4)氩弧输送管采用塑料软管，不得采用橡胶管或其它吸湿性材料。

3 管子切割和坡口加工1) 管子切割采用机械切割或采用机械切割时其表面不得有氧化层等离子弧割。

采用等离子弧切割时要用机械方法(砂轮)除去油污染层，管子加工应采用清洁的专用工具。

2) 坡口形式为?型。

3) 管子切口及坡口表面应平整，不得有裂纹、重皮，并清除毛刺、凸凹、缩口、熔渣及氧化物等。

切口平面最大倾斜度偏差不得超过2.5mm。

4 坡口及焊丝的清理1) 坡口及其两侧各25mm以内外表面清除油污后，用细锉或奥氏体不锈钢丝刷等方法清除其氧化膜、毛刺等缺陷。

清洁采用清洁的专用工具。

2) 经机械清理后的表面，焊前使用不含硫的丙酮或乙醇进行脱脂处理。

脱脂严禁使用氧化物容剂，并避免将棉质纤维附于坡口表面。

3) 焊丝的清理方法与母材焊口相同。

5 焊口组对1) 焊口组对间隙0~1mm。

2) 管子组对应做到内壁平齐，对口挡边量不得超过0.2mm。

3) 定位焊采用与正式焊接相同的焊接材料和焊接工艺，其焊缝长度一般为10mm左右，高度不超过1.3mm。
