综合布线系统设计案例ppt

10.1 大厦综合布线系统方案
10.1.2 综合布线系统设计
管理子系统
（1）管理子系统和涉及的器件 ➢ 本系统中包括： • 100对110型交叉连接配线架支持语音传输。 • 超5类24口模块式配线架支持数据传输。 • 24口机柜式光纤配线架支持数据传输。 • 语音跳线为卡接式跳线，用于管理间与设备间的语音点跳接。 • 高速数据跳线用于管理间和工作区数据点跳接，系统中暂不 配置数据跳线。 • ST-SC光纤跳线用于管理间与设备间连接垂直光纤和网络设备， 系统中暂不配置。
（1）设备间子系统和涉及的器件 ➢ 大楼的数据及语音的机房均设在1层总机房，包括： • 100对110型交叉连接配线架支持语音传输。
• 24口19 in机柜式光纤配线架支持数据传输。
（2）设备间设计建议 ➢ 配置了1个42 U机柜用于语音，1个42 U机柜用于数据。 ➢ 总配线架的安装位置应尽量靠近入线口 ➢ 设备间子系统是整个配线系统的中心单元，它的布放、选型及 环境条件的考虑是否适当都直接影响到将来信息系统的正常运 行及维护和使用的灵活性。
（2）干缆用量 ➢ 每层垂直线缆长度(m)=(距BD的楼层数×层高＋电缆井至BD距 离＋端接容限(光纤10 m，双绞线6 m))×每层需要根数 ➢ 总垂直干线线缆长度等于各楼层垂直线缆长度之和
（3）垂直线缆布线方式 ➢ 采用电缆孔方法
10.1 大厦综合布线系统方案
10.1.2 综合布线系统设计
设备间子系统
综合布线技术与工程

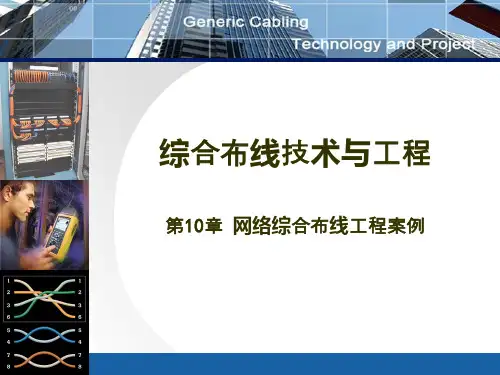

第10章 网络综合布线工程案例
主要内容
10.1 大厦综合布线系统方案 10.2 校园网络综合布线系统方案
10.1 大厦综合布线系统方案
10.1.1 设计概述
工程概况

二、综合线系统的组成
2.4管理间子系统：
1.概念：管理间子系统也称为电信间或者配线间，是专门安装楼层机柜、配线架、交换机和配线设备的楼层管理间。 2.管理间子系统，多数情况下采用6U-12U壁挂式机柜，一般安装在每个楼层的竖井内或者楼道中间位置。 3.组成： 机柜
一、综合布线系统基本结构
·
建筑群中心机房
大楼设备间
大楼设备间
大楼设备间
大楼设备间
楼层配线间
楼层配线间
信息点
信息点
信息点
信息点
信息点
楼层配线间
楼层配线间
楼层配线间
楼层配线间
信息点
信息点
信息点
信息点
信息点
信息点
信息点
信息点
分布式（三级）
分布式（二级）
集中式
二、综合线系统的组成
2.1综合布线子系统分布：
光缆交接箱
ONU
分光器
五、光纤入户室外 （ODN）布线模型
5.1楼宇住宅模型：
5.1楼宇住宅模型：
五、光纤入户室外 （ODN）布线模型
五、光纤入户室外 （ODN）布线模型
5.2 别墅模型：
光缆交接箱+光缆分纤箱+ 分光器
5.2 别墅模型：
五、光纤入户室外 （ODN）布线模型
六、光纤入户室内布线模型
二、综合线系统的组成
2.5垂直子系统：
1.概念：通过主干线缆将设备间系统与各楼层管理间子系统连接起来。 2.通信介质一般选用为及光纤、大对数电缆。
2.6设备间子系统：
二、综合线系统的组成
1.概念：设备间子系统应由语音、图像、数据等各种设备及其配线设备和主配线架等组成。

4)当有光纤到桌面(FTTD)的用户，光缆 可经或不经FD直接从BD引至桌面,其所用 的光纤芯数不计入主干光纤芯数内； 5)楼层之间原则上不敷垂直干线电缆， 但在每层的FD可适当预留一些接插件， 需要时可临时布放合适的缆线。
29
第四章 综合布线系统工程设计方法
二、特点： 1、基本型综合布线系统的特点
36
第四章 综合布线系统工程设计方法
工作区可支持电话机、数据终端、微机 ISDN终端、监视及控制等终端设备的设 置和安装。
工作区适配器的选用应符合下列要求：
当设备连接器处采用不同插座与插头时； 有ISDN业务时；
37
第四章 综合布线系统工程设计方法
当在单一信息插座上进行两项服务时应用Y 型适配器。 在配线子系统中选用的电缆类别不同于设备 所需的电缆类别时，应采用适配器。
38
第四章 综合布线系统工程设计方法
在连接使用不同信号的数模转换或数据速率 转换等相应的装置时应采用适配器 对于网络规程的兼容性，可用协议转换适配 器。
39
第四章 综合布线系统工程设计方法
（二）信息插座连接技术要求 1、每个工作区至少要配置一个信息
插座。
信息插座是终端（工作站）与配线子系统连 接的接口。
42
第四章 综合布线系统工程设计方法
信息插座
G20 铁管
电源插座
地面
200mm
300mm
43
第四章 综合布线系统工程设计方法
3、T568A和T568B
为了允许在交叉连接外进行线路管理不同服务用的信 号出现在规定的导线对上，为此8引针I/O插座已在内 部接好线。 对于模拟式语音终端，全行业的标准作法是将触点信 号和振铃信号置入工作站软线（4.5）的两个中央导体 上。

37/23
Sun Create
综合布线
用1、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。 2、配线时，相线与零线的颜色应不同；同一住宅相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）必须 用黄绿双色线 3、导线间和导线对地间电阻必须大于0.5MΩ，使用兆欧表测试。 4、各弱电子系统均用星型结构。 5、进线穿线管2~3根从户外引入家用信息接入箱。出线穿线管从家用信息箱到各个户内信息插座。所敷设暗管（ 穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质PVC管）。 6、直线管的管径利用率应为50%~60%，弯管的管径利用率应为40%~50%。 7、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。 8、暗管直线敷设长度超过30米时，中间应加装过线盒。 9、暗管必须弯曲敷设时，其路由长度应≤15米，且该段内不得有S弯。连续弯曲超过2次时，应加装过线盒。所有 转弯处均用弯管器完成，为标准的转弯半径。不得采用国家明令禁止的三通四通等。 10、暗管弯曲半径不得小于该管外径的6~10倍。 11、在暗管孔内不得有各种线缆接头。 12、电源线配线时，所用导线截面积应满足用电设备的最大输出功率。 13、电线与暖气、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于100mm。 14、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。 15、暗盒均应该加装螺接以保护线路
24/23
Sun Create
综合布线
25/23
Sun Create
综合布线
主要有永久性连接、应急连接、活动连接 1.永久性光纤连接（又叫热熔：用放电的方法将两根光纤的连接点熔
化并连接在一起。一般用在长途接续、永久或半永久固定连接

验证效果
验证网络是否恢复正常，排查 其他潜在的故障隐患。
05
网络综合布线案例分析
学校网络综合布线案例
总结词
高效、稳定、安全
详细描述
学校网络综合布线系统需要满足大量用户同时在线的需求，提供高效、稳定、 安全的网络环境。设计方案需要考虑未来扩展性，以适应学校的发展需求。
办公楼网络综合布线案例
总结词
01
02
03
TIA/EIA-568-B
商业建筑通信布线标准， 定义了电缆、连接硬件和 空间的标准，以确保可靠 的数据传输。
ISO/IEC 11801
信息技术-通用布线标准， 适用于商业和住宅建筑， 定义了不同类型和等级的 布线系统。
IEEE 802.3
以太网标准，定义了以太 网线缆、连接器和传输系 统的标准。
布线系统结构与组成
工作区子系统
包括信息插座、跳线、连接器 等，用于连接终端设备。
水平子系统
将工作区子系统连接到汇聚点 ，通常使用UTP或光纤。
垂直子系统
将汇聚点连接到主配线架，实 现楼层间或建筑物间的连接。
主配线架
提供主干电缆的连接和管理， 通常位于中心机房。
布线材料的选择与连接方式
电缆类型
选择合适的电缆类型，如UTP、FTP、光纤 等，以满足传输需求。
人为故障
施工不当、误操作、恶意攻击等人为因素导致网 络故障。
故障排除流程与技巧
收集信息
查看设备日志、监控数据，询 问相关人员，了解故障发生前 后的情况。
实施修复
根据解决方案，采取相应的措 施修复故障，恢复网络正常运 行。
定位故障
根据故障现象，判断故障类型 和范围，缩小排查范围。

+
+
=
智能配线架
智能管理单元 管理软件
…只有 3 组件!!!
…不需要 特殊 跳线
…全部自主品牌技术

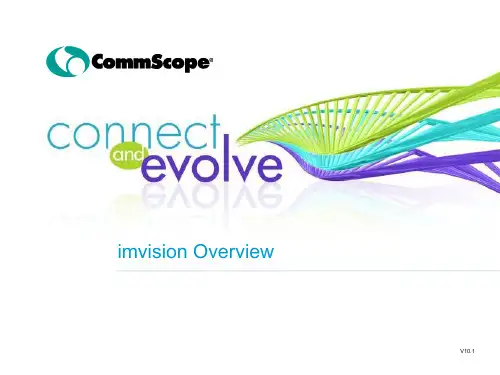

智能综合布线
8 8
系统结构
Web访问模式
9
新一代imVision智能管理器:
10
imvision网络连接形式
11
由准电子配线架升级到智能配线架
❖ Upgrading to intelligence is easy:
– 检测 标准的光和铜缆跳线 – 实时更新 所有的基础设施记录 – 自动发现 网络上端到端的连接 – 物理位置定位 和跟踪所有具有网络连接的设备 – 告警 所有未授权和非计划的行为 – 事件通告 具有先进的处理过程 – 自动化 变更和故障管理的流程
6
Imvision系统架构
7
简单的就像数： 1, 2, 3:
12
E智n能d-(t电o-子En)配d V线is方ib案ili集ty成an和d融C合ontrol
3G移动终端集成
实时报警
• 桌面提示 • 邮件记录 • 短信提醒
无线网络集成
IP 电话集成
IP设备发现 中央管理
像GPS地图一样
IP摄像头集成
特殊电话号码定位
13
可视 + 知识 = 控制
配置管理
突发事件管理
主配线区 MDA
设备分布区 EDA
水平分布区 HDA
18
数据中心布线结构—imvision应用
网络设备区
设备分布区 EDA
主配线区 MDA
水平分布区 HDA
19
imvision系统的产品总结
• 简单结构和高扩展性 -- 开放式的系统架构，扩展容易 • 交互式的管理器，四维管理方式 – 可听、可见、可读、可

项目分析
一、工程目标 支持高速率数据传输，能传输数字、多媒体、视频、音
频信息，满足学 院日常办公、对外交流、教学过程和教务管理需要。 符合EIA / TIA 568A、EIA / TIA 568B，ISO /IEO 11801
国际标准。 所有接插件都采用模块化的标准件，以便于不同厂家设
备的兼容。 实现校园内1000 Mbps主干网连接到各100 Mbps局域网。 通过中国网通和中国教育网联入Internet。 根据实际工作需要，网络能够具有可扩充和升级能力。
二、施工范围
本工程楼间采用光纤连接；2号楼（网 管中心所在位置为一级节点）层间也采用 光纤连接，它是本次工程的建设重点；其 余楼内及其它各二、三节点处采用双绞线 布线。
相关知识
一、什么是结构化综合布线 综合布线系统(Premise Distribution System)
又称结构化布线系统（Structure Cabling System），是目前流行的一种新型布线方式， 它采用标准化部件和模块化组合方式，把语音、 数据、图像和控制信号用统一的传输媒体进行 综合，形成了一套标准、实用、灵活、开放的 布线系统。它既能使语音、数据、影像与其它 信息系统彼此相连，也支持会议电视、监视电 视等系统及多种计算机数据系统。
管理子系统(Administration)；管理子系统设置在楼层分配线 设备的房间内。管理间为连接其他子系统提供手段，它是连 接垂直干线子系统和各楼层水平干线子系统的设备，其主要 设备是配线架、色标规则、H U B、机柜和电源。
垂直干线子系统(Backbone Cabling)，通常是由主设备间（如 计算机房、程控交换机房）提供建筑中最重要的铜线或光 纤线主干线路，将主配线架与各楼层配线架系统连接起来， 是整个大楼的信息交通枢纽。一般它提供位于不同楼层的 设备间和布线框间的多条联接路径，也可连接单层楼的大 片地区。
