威纶通触摸屏使用手册

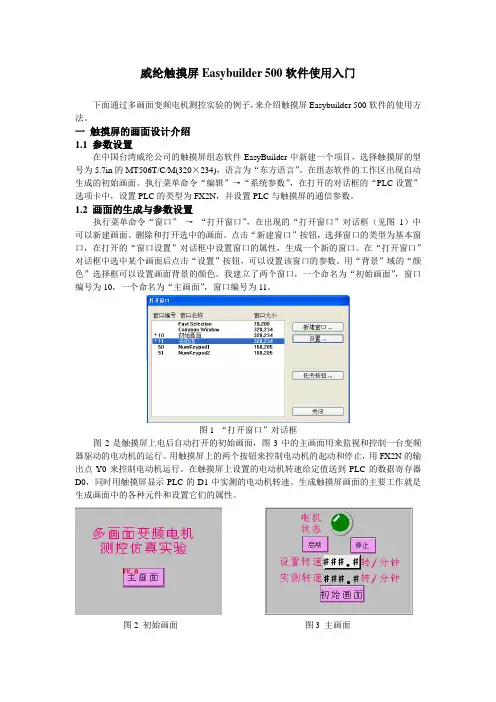

威纶触摸屏Easybuilder 500软件使用入门下面通过多画面变频电机测控实验的例子，来介绍触摸屏Easybuilder 500软件的使用方法。

一触摸屏的画面设计介绍1.1 参数设置在中国台湾威纶公司的触摸屏组态软件EasyBuilder中新建一个项目，选择触摸屏的型号为5.7in的MT506T/C/M(320×234)，语言为“东方语言”。

在组态软件的工作区出现自动生成的初始画面。

执行菜单命令“编辑”→“系统参数”，在打开的对话框的“PLC设置”选项卡中，设置PLC的类型为FX2N，并设置PLC与触摸屏的通信参数。

1.2 画面的生成与参数设置执行菜单命令“窗口”→“打开窗口”，在出现的“打开窗口”对话框（见图1）中可以新建画面、删除和打开选中的画面。

点击“新建窗口”按钮，选择窗口的类型为基本窗口，在打开的“窗口设置”对话框中设置窗口的属性，生成一个新的窗口。

在“打开窗口”对话框中选中某个画面后点击“设置”按钮，可以设置该窗口的参数。

用“背景”域的“颜色”选择框可以设置画面背景的颜色。

我建立了两个窗口，一个命名为“初始画面”，窗口编号为10，一个命名为“主画面”，窗口编号为11。

图1 “打开窗口”对话框图2是触摸屏上电后自动打开的初始画面，图3中的主画面用来监视和控制一台变频器驱动的电动机的运行。

用触摸屏上的两个按钮来控制电动机的起动和停止，用FX2N的输出点Y0来控制电动机运行。

在触摸屏上设置的电动机转速给定值送到PLC的数据寄存器D0，同时用触摸屏显示PLC的D1中实测的电动机转速。

生成触摸屏画面的主要工作就是生成画面中的各种元件和设置它们的属性。

图2 初始画面图3 主画面1.3 指示灯的组态如何找到画面设计所需的组态元件，在哪里？看图4可知，一种方法是点击菜单栏“元件”选项，出现下拉菜单，以及选择你需要的元件，例如“位状态指示灯”，大家找到了吗？另一种方式是在软件界面右侧，元件工具条里找，鼠标在每个元件图素上等待片刻，就会自动显示出该元件图素是啥元件，大家试试，“位状态指示灯”元件长啥样？现在首先生成显示电动机运行状态的绿色指示灯。

威纶通触摸屏资料传输的用法
威纶通触摸屏是一种用于人机交互的设备，可以通过触摸方
式来控制应用程序的操作。

在使用威纶通触摸屏进行资料传输时，可以采用以下几种方法：
B连接：将威纶通触摸屏通过USB线缆与计算机或其
他设备相连，可以直接在计算机上进行文件的传输。

首先，将
触摸屏与计算机相连后，系统会自动识别触摸屏，并在计算机
上显示触摸屏的存储设备。

你可以打开文件管理器，浏览触摸
屏中的文件，并进行文件的复制、粘贴等操作。

2.无线传输：威纶通触摸屏也支持无线传输方式，可以通过WiFi或蓝牙技术来与其他设备进行连接。

例如，你可以通过设
置触摸屏为热点模式，在其他设备上连接这个热点，从而实现
文件的传输。

另外，你也可以通过蓝牙技术将触摸屏与其他设
备进行连接，进行文件的传输。

3.云端同步：现在越来越多的触摸屏设备支持云端同步功能，你可以使用威纶通触摸屏默认的云服务或者其他第三方的云存
储服务，将触摸屏中的文件上传到云端，然后在其他设备上登
录相同的云服务账号，即可在其他设备上浏览、下载触摸屏中
的文件。

无论是USB连接、无线传输还是云端同步，都可以很方便地实现威纶通触摸屏的资料传输。

根据具体的需求和使用场景选
择合适的方式，可以提高工作效率和使用便捷性。

注意，在操
作时要确保设备之间的连接稳定和安全，避免文件传输中的意外情况发生。

威纶通触摸屏屏保及密码设置之邯郸勺丸创作
操纵系统WIN7X64位旗舰版，威纶通触摸屏MT6103IP 软件版本EasyBuilderProV602。

设置一个像电脑屏保一样的程序，防止未授权的人操纵，开机后授权人输入用户名和密码后才干操纵（按钮或画面跳转），无操纵后延时自动屏保，再次操纵时必须重新输入用户名密码。

1、功能键平安用户限制，设置类型，选择第二个：当用户无权限操纵时弹出提示窗口
2、编辑系统参数设置用户密码，勾选操纵者1，设置密码，类别选择个用户限制一样
3、7号窗口，删除英文字母和小手指，留下close即可，做两个数值分别调用系统寄存器LW9219用户名LW9220密码两个地址。

4、在屏保页面的弹出画面按钮（功能键元件切换基本窗口窗口编号指向操纵窗口）中叠加一个注销用户按钮（位状态元件），写入地址：LB9050：用户注销。

步调如下：
1.先建一个启动页面（窗口_012）,在窗口中增加一个按钮（功能键元件），该按钮设置弹出操纵窗页面。

2.系统参数中设定用户名（1）、密码（1111），编号名=用户名，密码=输入密码，类别与按钮相同，并勾选启用。

3.设置屏保时间，延时跳回屏保窗口。

4.关键:修改第7项，删除7项画面中的其他，只留Close按钮。

5.注销按钮，必须要有。

与登录按钮重合叠加，登录页面后同时注销，包管每次屏保后都需重新登录。

威纶触摸屏窗口的应用和说明所谓窗口，就是我们用来做显示和控制的页面。

工作中，我们通常都会有主页面，手动页面自动页面报警页面等等。

这些都是窗口。

只不过每个窗口用来实现的功能不同，所以命名不同而已。

接下来我们来看看如何建立一个窗口。

对一个空白的窗口编号右键单击，选择新增这时会出现！1、窗口名称根据其功能自己定义。

2、大小，这个窗口被调用出来后显示的大小。

最大不会超过所使用触摸屏的分辨率大小。

3、背景，可以设定其背景颜色4、重叠窗口，可以把这个属性当成是投影。

重叠窗口中的所有东西会映射到这个窗口中去，也就是投影窗口里有的，其他窗口不用添加也会有这些东西。

底层，中层，顶层是指映射过去的东西显示的层次顺序，谁在前谁在后？5、弹出窗口的起始位置，当此窗口被弹出时，需要从被弹出窗口中哪个坐标位置开始显示。

6、垄断，也是指弹出窗口。

当窗口被弹出时，用户能否操作被弹出窗口以外的东西。

当我们弹出一个窗口后，仍然需要对原窗口进行操作时，请不要勾选垄断。

窗口的应用窗口创建后，我们需要做什么呢。

例如我上面创建好的窗口，里面有主页面，手动页面，自动页面，参数页面，报警页面。

这些都是我们使用的主要窗口。

剩下的比如，MI开关窗口，投影窗口，都是为了实现一些功能的辅助窗口，并不单独使用的主要窗口。

他们之间有什么区别。

这里需要提到两个概念，切换窗口和弹出窗口。

切换窗口：这感觉像跳转一样，关闭掉当前的窗口，同时打开一个新的窗口。

弹出窗口：当前窗口不关闭，在当前窗口中又打开了另一个窗口。

1、那么切换窗口怎么做呢，我们需要一个功能键打开之后，弹出一般属性在窗口编号处设定，你想要切换到的窗口。

切换窗口的功能就实现了。

2、什么时候需要弹出窗口呢？请看下面的例子：比如页面中有一个电机我们可以控制它启动，停止，频率调节与当前运行频率显示。

甚至还可以加上电机温度，电流，电压等显示信息（这里没有加这些东西）。

如果这些操作按钮和显示都放到了电机旁边，会很占空间，那么一个控制页面中也放不下几个电机了。
