收稿日期:2004205220作者简介:陈树民(1962-),男,内蒙古赤峰人,高级工程师,大庆油田有限责任公司勘探开发研究院总工程师,从事地震资料解释与方法研究。
① 韦学锐:头台地区储层预测,石油地质研究报告集1大庆油田有限责任公司勘探开发研究院,19921 文章编号:100023754(2004)0520103204松辽盆地北部储层预测技术发展历程及岩性油藏地震识别技术陈树民,于 晶(大庆油田有限责任公司勘探开发研究院,黑龙江大庆 163712)摘要:从松辽盆地北部中浅层岩性油藏地质条件、地震勘探技术的发展历程出发,系统分析总结了近十年来薄互层储层预测理论、方法和应用效果,提出了基于高分辨率三维地震技术的“高精度三维地震、高分辨率层序地层学、高精度沉积相研究、高精度的储层预测、高精度的油藏描述”等“五位一体”的岩性油藏精细勘探方法,指出高精度的三维地震采集技术、高保真的三维地震处理技术、高分辨率的频谱分解技术与高效、灵活的三维可视化技术、高分辨率层序地层学、沉积微相技术结合将迎来松辽盆地岩性油藏地震勘探的新时代。
关键词:岩性油藏;储层预测;沉积微相;高分辨率层序地层学;地震反演;频谱分解中图分类号:TE13211 文献标识码:B1 引 言松辽盆地北部的勘探历程大体可分为构造油藏勘探阶段、三肇凹陷扶杨油层岩性油藏勘探阶段、齐家2古龙凹陷萨、葡、高多层位岩性油藏勘探阶段以及葡萄花、扶杨油层岩性油藏效益勘探阶段。
以大庆长垣为代表的构造油藏埋藏浅、储层厚度大、物性好,但大庆长垣外围的各类岩性油藏主要分布于河流相及三角洲前缘砂体中,单层厚度小,一般为2～4m ,孔隙度为8%～15%,渗透率为011×10-3～20×10-3μm 2,属于低渗透薄互层岩性油藏,岩性油藏勘探的关键是地震储层预测技术。
1959—1980年,大庆油田勘探的主要对象为构造油藏,但在勘探过程中发现了一批(如葡1井、杜1井、朝1井等)扶扬油层工业油气流井点,岩性油藏处于初步勘探阶段[1]。

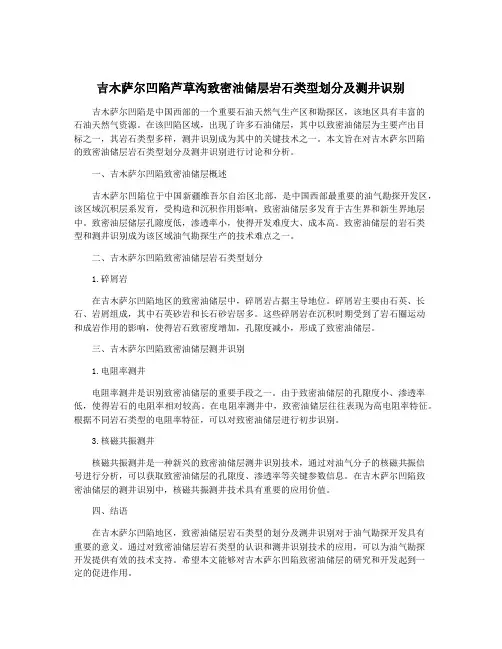

吉木萨尔凹陷芦草沟致密油储层岩石类型划分及测井识别吉木萨尔凹陷是中国西部的一个重要石油天然气生产区和勘探区，该地区具有丰富的石油天然气资源。
在该凹陷区域，出现了许多石油储层，其中以致密油储层为主要产出目标之一，其岩石类型多样，测井识别成为其中的关键技术之一。
本文旨在对吉木萨尔凹陷的致密油储层岩石类型划分及测井识别进行讨论和分析。
一、吉木萨尔凹陷致密油储层概述吉木萨尔凹陷位于中国新疆维吾尔自治区北部，是中国西部最重要的油气勘探开发区，该区域沉积层系发育，受构造和沉积作用影响，致密油储层多发育于古生界和新生界地层中。
致密油层储层孔隙度低，渗透率小，使得开发难度大、成本高。
致密油储层的岩石类型和测井识别成为该区域油气勘探生产的技术难点之一。
二、吉木萨尔凹陷致密油储层岩石类型划分1.碎屑岩在吉木萨尔凹陷地区的致密油储层中，碎屑岩占据主导地位。
碎屑岩主要由石英、长石、岩屑组成，其中石英砂岩和长石砂岩居多。
这些碎屑岩在沉积时期受到了岩石圈运动和成岩作用的影响，使得岩石致密度增加，孔隙度减小，形成了致密油储层。
三、吉木萨尔凹陷致密油储层测井识别1.电阻率测井电阻率测井是识别致密油储层的重要手段之一。
由于致密油储层的孔隙度小、渗透率低，使得岩石的电阻率相对较高。
在电阻率测井中，致密油储层往往表现为高电阻率特征。
根据不同岩石类型的电阻率特征，可以对致密油储层进行初步识别。
3.核磁共振测井核磁共振测井是一种新兴的致密油储层测井识别技术，通过对油气分子的核磁共振信号进行分析，可以获取致密油储层的孔隙度、渗透率等关键参数信息。
在吉木萨尔凹陷致密油储层的测井识别中，核磁共振测井技术具有重要的应用价值。
四、结语在吉木萨尔凹陷地区，致密油储层岩石类型的划分及测井识别对于油气勘探开发具有重要的意义。
通过对致密油储层岩石类型的认识和测井识别技术的应用，可以为油气勘探开发提供有效的技术支持。
希望本文能够对吉木萨尔凹陷致密油储层的研究和开发起到一定的促进作用。

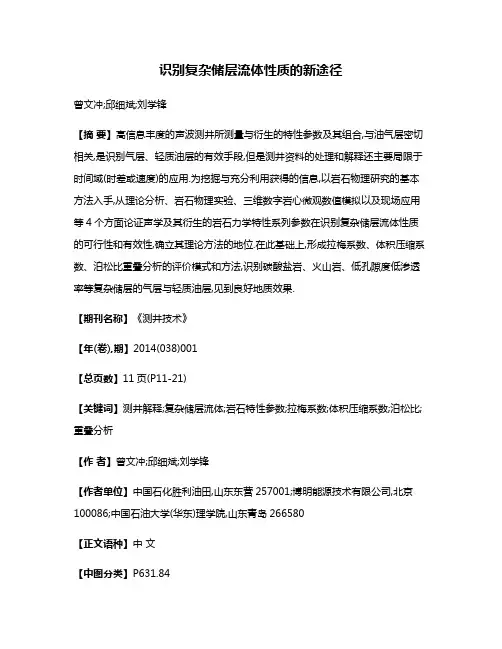

识别复杂储层流体性质的新途径曾文冲;邱细斌;刘学锋【摘要】高信息丰度的声波测井所测量与衍生的特性参数及其组合,与油气层密切相关,是识别气层、轻质油层的有效手段,但是测井资料的处理和解释还主要局限于时间域(时差或速度)的应用.为挖掘与充分利用获得的信息,以岩石物理研究的基本方法入手,从理论分析、岩石物理实验、三维数字岩心微观数值模拟以及现场应用等4个方面论证声学及其衍生的岩石力学特性系列参数在识别复杂储层流体性质的可行性和有效性,确立其理论方法的地位.在此基础上,形成拉梅系数、体积压缩系数、泊松比重叠分析的评价模式和方法,识别碳酸盐岩、火山岩、低孔隙度低渗透率等复杂储层的气层与轻质油层,见到良好地质效果.【期刊名称】《测井技术》【年(卷),期】2014(038)001【总页数】11页(P11-21)【关键词】测井解释;复杂储层流体;岩石特性参数;拉梅系数;体积压缩系数;泊松比;重叠分析【作者】曾文冲;邱细斌;刘学锋【作者单位】中国石化胜利油田,山东东营257001;博明能源技术有限公司,北京100086;中国石油大学(华东)理学院,山东青岛266580【正文语种】中文【中图分类】P631.840 引言随着油气勘探与开发对象日趋复杂，非均质复杂储层逐渐成为测井评价的重点。
理论分析与实践证明，声波测井（单极与偶极）所测量与衍生的多种储层特性参数与油气密切相关，是识别气层、轻质油层的有效手段。
过去长期采用时间域（纵波时差、纵横波速度比）作为识别气层的主要参数，在高、中孔隙度碎屑岩储层有好的效果。
对于碳酸盐岩、火山岩等储层以及低孔隙度、低渗透率复杂储层，随着孔隙度降低其有效性明显变差，所显示的特征易与岩性、孔隙度的变化相融合，难于排除多解性。
若增加其他衍生信息，如流体体积压缩系数、拉梅系数或泊松比等并进行有机的组合识别油气层，能够较大幅度提高复杂气、油、水层的分辨能力和识别效果。
研究表明，即使孔隙度低于8%，仍能较好识别储层流体性质。
碳酸盐低潜山优质储层测井识别方法张庆国;陆琦;角远东;唐嘉琦;田得光;侯发民【摘要】With the constant development of the exploration, exploration of oil and gas reservoirs in buried hill and deep field will play an important role. As an important reservoir of oil and gas, the carbonate rock has abundant oil and gas resources. It is very important to identify the lithology of the carbonate reservoir in buried hill. Aimed at the exploration status of the buried hill, based on predecessor’s research results, features of buried hill oil reservoirs in S block were analyzed. Sets of reservoir lithology crossplots were drawn by using core data and logging data, and product crossplot was proposed. The crossplots were validated to select the best identification crossplot as the product crossplot.%随着勘探的逐渐深入，潜山油气藏以及深层领域勘探将占有愈加重要的地位。
碳酸盐岩作为油气藏的重要储集层，蕴藏着非常丰富的油气资源。
分析石油地质勘探与储层评价方法石油地质勘探是指通过对地下石油储层的综合研究，对石油资源进行甄别、开发、生产和管理的一项工作。
储层评价是石油勘探中的重要环节，是对储层岩石、储集层性质、储集层盖层及储集层地质结构等方面进行科学评价和分析的过程。
为了了解油藏的存在和分布情况，需要运用多种勘探和评价方法。
1、地震勘探法：利用地震波在不同介质中传播速度的差异性，对地下结构进行探测的方法，被广泛应用于石油天然气勘探领域。
地震勘探可以提供大量的关于地下构造的信息，从而识别出油气的存在和分布，确定钻探的方向和深度。
2、电磁勘探法：利用地面产生交变磁场的磁化电流在地下产生感应电流的方法，来探测地下的矿产资源分布，包括石油储量的勘探。
3、地质勘探法：通过对工作区域的地质资料进行整理、分类、分析和综合研究，确定勘探区的岩石类型、构造形态、沉积环境等信息，并通过样品分析技术和钻探技术收集和确定地层信息，来推断地下油气的分布状况。
4、测井勘探法：测井勘探法是利用钻孔对地下地层进行现场测试，通过对钻井壁呈现物理性质的变化情况，来识别油层并评价裂缝、孔渗、流体组成及储层厚度等地下特征。
二、储层评价方法：1、物性分析方法：储层性质是储量高低的关键因素，物性分析包括测量孔隙度、渗透率、孔径分布、孔隙度中的有效孔隙度及渗透率中的有效渗透率等参数。
通过对这些参数的分析，来判断储层的物性和储层的含油、含气等性质。
2、沉积相分析方法：根据沉积学原理对储集层产生影响的力量及其作用方式进行描述，确定沉积环境、沉积类型对于储层的性质及其分布的影响。
3、成因地质分析方法：通过对石油勘探区的成因地质演化过程的描述和研究，以及石油成藏的过程的认识，来掌握油气藏的空间分布、形态特征和成藏时的储层特征等方面的信息。
4、地球化学分析方法：地球化学分析是利用化学方法对地下样品进行分析，识别其中的元素和化合物，从而判断样品所含的油气和气型的成分类型和含量。
总之，在石油地质勘探和储层评价方面，多种不同的方法和技术都被应用了，通过不断的深入研究和探索，不断提高技术水平，可以更加准确地识别石油资源分布，优化勘探方案，提高石油开采的效率和生产能力。
碳酸盐岩储层识别技术综述 碳酸盐岩储层识别是碳酸盐岩储层测井评价的难点，利用测井资料识别碳酸盐岩石内的有效储层，主要是寻找潜在的孔隙、裂缝或溶洞发育带，并判断这些储集空间连通的有效性。该技术体系包括利用常规测井资料和综合利用常规和特殊测井资料识别有效储层。 中国石油国内外的油气田和作业区块，拥有各种类型复杂碳酸盐岩储层，包括潜山储层、生物礁储层、鲕粒滩相储层、古岩溶储层等。针对每种储层在测井资料上的响应特征组合，各测井公司和相关科研院所形成了诸多储层识别技术，并开发了Forward 等多款拥有自主知识产权的复杂岩性测井资料处理解释软件。
（一） 常规测井资料储层识别技术
对于上世纪90年代以前钻探的很多老井来说，可以利用的测井资料较为有限，往往仅有常规测井资料和少量岩心资料，而没有成像、核磁等特殊测井资料。对于一些低成本开发的新区块里钻的开发井，也存在类似情况。因此，深入应用常规测井资料识别复杂岩性碳酸盐岩储层，寻找潜在的裂缝、溶洞型储层，在不少区块是迫切需要的实用技术。
1.利用交会图进行储层类型识别技术
技术原理： 根据复杂岩性碳酸盐岩储层的孔渗特征、油柱高度与含油饱和度之间的关系等特征，利用交会图技术对储层类型加以识别，可以寻找出裂缝及溶孔发育带，对储层品质进行归类划分。
技术特点：
① 优选对储层特性敏感的曲线做交会图； ② 利用孔隙、裂缝、溶孔等储层孔-渗关系的巨大差异区分不同类型储层； ③ 利用油柱高度与含油饱和度之间的关系划分不同类型储层。
技术指标：
① 地区解释参数及经验； ② 测井解释相关的理论与模型； ③解释的空隙空间类型应符合地区地质规律。
适用范围
裂缝型、溶孔型、孔隙型等储-渗特性差异较大的碳酸盐岩地层。 实例：
①利用交会图技术识别裂缝型和孔隙型碳酸盐岩储层： 裂缝发育的碳酸盐岩储层，其孔-渗特征与孔隙型储层差别较大。如图所示，岩心分析得到的渗透率，与测井计算的有效孔隙度之间，存在两种趋势关系。粉红色的点显示，渗透率受到孔隙度增加的影响巨大，这是裂缝型储层的典型特征。绿色的点主要是孔隙较为发育的储层，孔-渗关系的拐点大概在7%左右，大致对应于孔隙型储层的有效下限值。 ② 利用油柱高度和含油饱和度划分碳酸盐岩 储层类型：裂缝、溶孔较为发育的储层，其储层岩石孔喉半径一般会增大，因此减小了毛管压力对油柱高度、含油饱和度以及油水过渡带的控制。下图为中东某区块油柱高度与含油饱和度交会图，依据毛管压力控制理论，将该油田内的碳酸盐岩储层分成了四类，主力储层落在了裂缝-溶孔复合型储层区域。
2.利用常规测井资料识别裂缝发育段技术 技术原理： 利用常规测井资料可以定性或半定量识别裂缝，常规测井资料中，对裂缝有特殊响应的资料有：微电阻率测井在裂缝处由于钻井液的侵入，相对于双侧向出现明显的低电阻率尖峰；密度校正曲线在裂缝处出现跳动；光电吸收截面指数曲线在裂缝处由于含有重晶石的钻井液的侵入出现高值的尖峰；次生孔隙度为负值，这是由于低角度裂缝或网状裂缝使声波时差增大造成的。由于利用双侧向差异计算裂缝参数受到裂缝角度和储层含油性差异影响，不易受孔隙流体的光电系数光电吸收指数来计算裂缝参数，识别裂缝发育带，其方法如下：
eP.ρ其中： eP，eρ—分别为地层的光电吸收指数测井值，地层电子密度值；
)ef(ρ
，)eBa(ρ，)ema(ρ—分别为地层孔隙流体，重晶石，岩石骨架的电子密度；
maΦ，frΦ—分别为岩石骨架孔隙度，裂缝孔隙度；
efP，eBaP，emaP—分别为孔隙流体，重晶石，岩石骨架的光电吸收截面指数。
技术特点： ①利用常规测井资料可以给出半定量的裂缝参数，指示裂缝发育带； ② 改进了通过双侧向计算裂缝参数的方法，消除了裂缝角度差异带来的影响； ③ 提高了识别裂缝储层的精度。
技术指标：
① 需要了解泥浆中添加重晶石的含量； ② 最优化测井解释相关的理论与模型； ③ 识别的裂缝发育段应符合地区规律并得到第一手资料的证实，如试油、压力测试等。
适用范围：
裂缝型碳酸盐岩储层。 实例：
①利用常规测井资料寻找碳酸盐岩裂缝型储层： 滨里海盆地石炭系碳酸盐岩储层裂缝较为发育。由于钻井过程中泥浆漏失严重，井况较差，多数探井及评价井取消了成像测井项目。在一些关键井，通过部署成像测井，将图像上发现的裂缝发育段与常规测井资料识别出的裂缝发育段进行比较，证明该方法具有较好的裂缝识别能力。其提供的半定量裂缝参数，对优选有利储层进行试油起到了重要参考作用，如图所示。图中跳跃剧烈的裂缝发育指数曲线，一定程度上指示了潜在的裂缝发育段，成像测井证明了常规测井资料识别裂缝储层的有效性。 基于常规测井资料计算碳酸盐岩储层裂缝参数 （二）特殊测井资料储层识别技术 对于复杂岩性碳酸盐岩储层，仅凭常规测井资料识别储层难度较大。随着成像、核磁、偶极子阵列声波等一批先进测井仪器列装中国石油各大测井公司，针对这类复杂储层识别的难题，有了更多的方法和手段。
1. 利用成像测井模式库进行储层识别技术
技术原理： 成像测井图像提供了观察地下岩层的直观方法，难点在于如何鉴别图像模式与地质、工程现象的对应关系。通过以往大量的实测资料，中国石油集团公司已经建立了成像测井图像模式库，力图涵盖绝大多数情况下成像测井资料的响应特征，为成像资料处理解释和使用人员，提供直观的参考对照。
技术特点：
① 优选各油田典型成像测井实例，涵盖范围广； ② 提供了一种与成像测井标准模式库进行对照的储层识别技术。
技术指标：
① 满足成像测井资料处理规范； ② 标准模式经过岩心照片等资料检验； ③ 符合地区露头特征，模式的测井响应符合率达75%。
适用范围：
碳酸盐岩、砂泥岩及其它复杂岩性地层。 实例：
成像测井资料解释及部分模式库标准对照图片： 成像测井资料解释模式 成像测井模式库 2.利用核磁共振测井识别复杂孔隙结构储层技术
技术原理： 碳酸盐岩储层易受到成岩改造作用而发育孔缝洞，形成具有复杂孔隙结构的非均质性储层。核磁共振测井标准T2 谱的分布，能够直观地揭示此类复杂碳酸盐岩储层的孔隙结构，利用孔缝洞在T2谱上位置的差异，即可识别出相应类型的储层。 技术特点：
① 能够直观地将岩石的微观孔隙结构通过宏观的T2谱展示出来； ② 可与岩心分析对照，但较钻井取芯便宜，且可实现连续测量。
技术指标：
① 满足核磁测井资料处理规范； ② 与常规认识规律相符，有岩心部位可通过岩心实验数据检验，符合率达75%。
适用范围：
复杂孔隙结构碳酸盐岩储层。 实例：
某油田石炭系碳酸盐岩地层埋藏深，基质孔隙度低，储层识别难度大。经研究发现，储层的发育程度与次生改造形成的缝洞关系密切，利用核磁共振测井技术能够有效进行识别。缝洞型储层在核磁共振T2 谱上表现出杂乱的双峰或多峰分布，虽然基质孔隙度很低，约2-4%，但缝洞等次生孔隙却很发育，成为有效储层。
该油田另一口井的核磁共振测井标准T2 谱分布图，虽然基质孔隙度较高，约5-8%，但T2谱分布较为单一，仅存在一个主峰，表明缝洞等次生孔隙不发育，经验证为干层。
3.利用特殊测井方法综合评价碳酸盐岩储层技术
技术原理： 在利用常规测井资料进行储层划分的基础上，应用了成像测井资料、核磁测井资料、交叉偶极子声波测井资料等多种测井新方法，结合了碳酸盐岩储层的地质研究方法，从储层类型、裂缝有效性及流体性质等方面，对碳酸盐岩储层进行储层测井综合评价。
技术特点： ① 用成像测井资料进行储层类型划分,并结合常规测井资料进行储集性能的评价； ② 用交叉偶极子声波资料，结合成像资料对储层渗透性和裂缝有效性进行评价； ③ 用核磁测井资料，结合常规资料，研究孔隙结构、识别流体性质。
技术指标：
① 同时满足成像、全波、核磁处理解释规范； ② 处理参数要用岩心进行标定； ③ 评价结果要经过试油的检验； ④ 有岩心实验段，应用岩心实验数据进行宏观检验； ⑤ 裂缝产状应符合地区规律。
适用范围
常规资料评价面临困难的各类碳酸盐岩地层。 实例：
某油田特殊测井方法储层综合评价： 首先，利用成像资料，结合常规等其他资料，按照孔洞缝对储层的贡献比例及其相互组合，将储层划分为孔隙型，裂缝－孔洞型，裂缝型以及洞穴型四种类型。其次，利用流动单元理论，对不同类型的储层分别进行FZI（流动带系数）和RQI（储层品质因子）的计算，划分流动单元并评价储层的渗流能力。该地区裂缝型储层最好，而孔隙型最差。
再次，对裂缝发育带，以及大裂缝进行有效性评价。主要是利用成像识别的裂缝与交叉偶极子声波各向异性以及斯通利波渗透性指示进行对比。油田白垩系地层的裂缝走向和最大水平主应力方向对比图，其中A、B、C、D 为白垩系4 套碳酸盐岩地层，为了研究方便，按照有效裂缝走向与水平最大主应力夹角的大小，将白垩系地层的裂缝区域有效性由好到差分为三个等级：Ⅰ：夹角小于等于10；Ⅱ：夹角大于10小于等于30；Ⅲ，夹角大于30。从对比结果可知，B的裂缝有效性最好，A和C次之，D 最差。即现今最大主应力对A、B、C 地层的裂缝有效性较有利，对D 地层则起到挤压破坏的作用。
