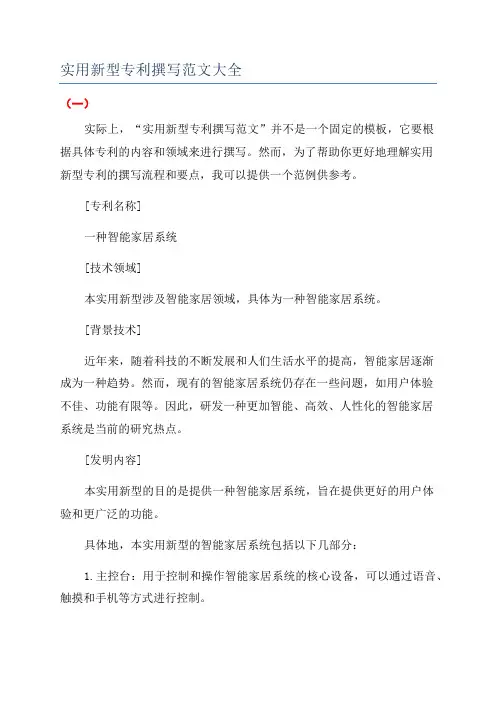

实用新型专利撰写范文大全（一）实际上，“实用新型专利撰写范文”并不是一个固定的模板，它要根据具体专利的内容和领域来进行撰写。
然而，为了帮助你更好地理解实用新型专利的撰写流程和要点，我可以提供一个范例供参考。
[专利名称]一种智能家居系统[技术领域]本实用新型涉及智能家居领域，具体为一种智能家居系统。
[背景技术]近年来，随着科技的不断发展和人们生活水平的提高，智能家居逐渐成为一种趋势。
然而，现有的智能家居系统仍存在一些问题，如用户体验不佳、功能有限等。
因此，研发一种更加智能、高效、人性化的智能家居系统是当前的研究热点。
[发明内容]本实用新型的目的是提供一种智能家居系统，旨在提供更好的用户体验和更广泛的功能。
具体地，本实用新型的智能家居系统包括以下几部分：1.主控台：用于控制和操作智能家居系统的核心设备，可以通过语音、触摸和手机等方式进行控制。
2.智能设备：包括多个感知模块，用于获取家庭环境的相关信息，如温度、湿度、光照等。
同时，智能设备还包括执行部件，如智能灯、智能窗帘等，用于根据用户的需求自动调节家庭环境。
3.通信模块：用于实现智能家居系统内部各个设备之间的通信和数据传输，以实现协调和联动控制。
4.数据存储和分析模块：用于收集、存储和分析智能家居系统相关的数据，可以根据用户习惯和需求提供个性化的服务。
[实施方式]本实用新型智能家居系统可采用以下实施方式进行：1.通过无线网络将主控台与智能设备相连接，实现远程控制和操作。
2.设置对应的语音识别和触摸控制功能，提供多种交互方式。
3.通过传感器感知家庭环境信息，并根据用户设置的关联规则进行自动控制。
4.使用先进的数据存储和分析技术，提供个性化的智能家居服务。
[有利效果]与现有技术相比，本实用新型智能家居系统具有以下有利效果：1.自动化程度高，用户无需频繁干预系统。
2.提供灵活、智能的控制方式，提高用户体验。
3.通过数据存储和分析，为用户提供更好的个性化服务。

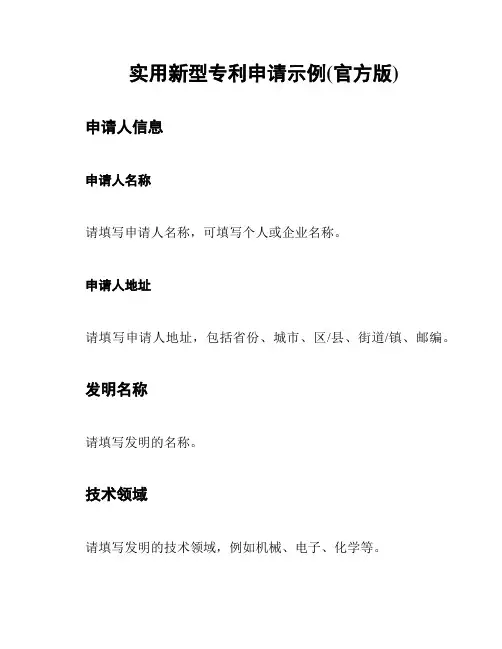

实用新型专利申请示例(官方版)
申请人信息
申请人名称
请填写申请人名称，可填写个人或企业名称。
申请人地址
请填写申请人地址，包括省份、城市、区/县、街道/镇、邮编。
发明名称
请填写发明的名称。
技术领域
请填写发明的技术领域，例如机械、电子、化学等。
背景技术
请简要说明与发明相关的背景技术及现有技术的问题或不足之处。
发明内容
请详细描述发明的内容、结构及其操作原理，并配合技术方案书、附图等逐一说明。
实施方式
请详细描述实施发明的方式，包括使用的工具、具体步骤等内容。
附图说明
请提供发明的图示，其中应用的符号需与技术方案书中一致，并在图示说明书中逐一介绍各图的内容、技术特点以及其在发明中的作用。
权利要求书
请依照技术方案书编写权利要求书，确切而明确地要求权利。
权利要求书分为独立权利要求和从属权利要求，逐一列明所要求的
权利，具体描述发明的技术特点。
摘要
请简述发明的内容、结构及其操作原理，并在其中包含向公众
传达其实质特征的描述。
以上是实用新型专利申请的要点和步骤，希望能对您有所帮助。

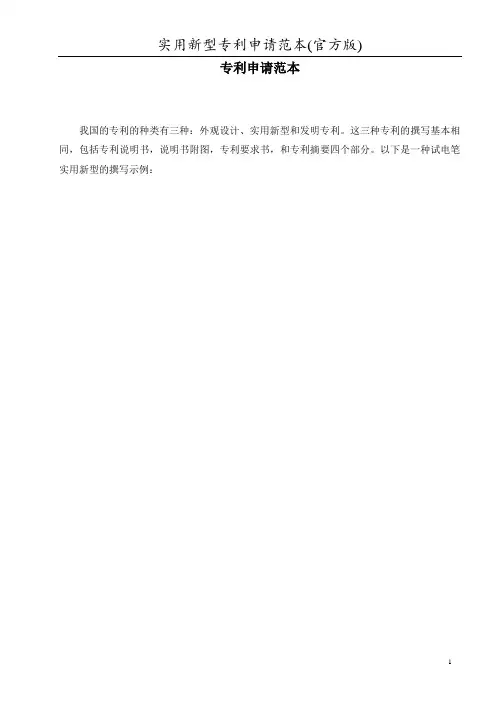

专利申请范本我国的专利的种类有三种：外观设计、实用新型和发明专利。
这三种专利的撰写基本相同，包括专利说明书，说明书附图，专利要求书，和专利摘要四个部分。
以下是一种试电笔实用新型的撰写示例：试电笔*[实用新型名称应简明、准确地表明实用新型专利请求保护的主题。
名称中不应含有非技术性词语，不得使用商标、型号、人名、地名或商品名称等。
名称应与请求书中的名称完全一致，不得超过25个字，应写在说明书首页正文部分的上方居中位置。
][依据专利法第二十六条第三款及专利法实施细则第十八条的规定，说明书应对实用新型作出清楚、完整的说明，使所属技术领域的技术人员，不需要创造性的劳动就能够再现实用新型的技术方案，解决其技术问题，并产生预期的技术效果。
说明书应按以下五个部分顺序撰写：所属技术领域；背景技术；发明内容；附图说明；具体实施方式；并在每一部分前面写明标题。
]所属技术领域本实用新型涉及一种指示电压存在的试电装置，尤其是能识别安全和危险电压的试电笔。
[所属技术领域：应指出本实用新型技术方案所属或直接应用的技术领域。
]背景技术目前，公知的试电笔构造是由测试触头、限流电阻、氖管、金属弹簧和手触电极串联而成。
将测试触头与被测物接触，人手接触手触电极，当被测物相对大地具有较高电压时，氖管启辉，表示被测物带电。
但是，很多电器的金属外壳不带有对人体有危险的触电电压，仅表示分布电容和/或正常的电阻感应产生电势，使氖管启辉。
一般试电笔不能区分有危险的触电电压和无危险的感应电势，给检测漏电造成困难，容易造成错误判断。
[背景技术：是指对实用新型的理解、检索、审查有用的技术，可以引证反映这些背景技术的文件。
背景技术是对最接近的现有技术的说明，它是作出实用技术新型技术方案的基础。
此外，还要客观地指出背景技术中存在的问题和缺点，引证文献、资料的，应写明其出处。
]发明内容[发明内容：应包括实用新型所要解决的技术问题、解决其技术问题所采用的技术方案及其有益效果。
专利申请书模板三篇篇一：专利申请书模板技术领域本实用新型涉及凿岩钻头机械制造行业，具体涉及一种铰链式快速装夹气动夹具。
背景技术之前，使用普通的三爪卡盘装夹工件小端套孔及倒角，因工件大、小湍直径的差异，导致装夹极不方便，三爪卡盘要松开很多才能装、卸工件，生产效率很低，手工频繁夹紧工人其劳动强度相当大。
本实用新型钻头，采用气动装置，通过标杆传递力矩，可实现快速自定心夹牢工件。
装夹牢固可靠，定心精度高、工作劳动强度大大减轻。
实用新型内容针对普通的三爪卡盘装夹工件上述不足，本实用新型是采用气动装置，通过标杆传递力矩，可实现快速自定心夹牢工件。
装夹牢固可靠，定心精度高、工作劳动强度大大减轻。
本实用新型为实现上述目的所采用的技术方案是：为了保证主要部件间最佳的间隙，采用线切割加工，如夹爪4、夹紧块3、压块5之；滑块A、滑块B、拉杆6、曲杆9；销与销孔的配合精度：‘销孔采用铰孔；销钉采用磨削加工，以保证配合精度。
为了使压块5的经久耐用，其材料采用含钴高速度钢制作，其强度和耐磨性要比普通高速钢要高20%以上，比普通结构钢经过热处理的压块高更多。
4、动力源：采用SC-80*70-JA标准气缸。
本实用新型的优点在于：采用气动装置，通过标杆传递力矩，可实现快速自定心夹牢工件。
装夹牢固可靠，装卸方便快捷、夹块经久耐用、定心精度高、工作劳动强度大大减轻；经济效益：之前，采用普通三爪卡盘装夹工件，班产量（7小时/班）为300-400支；采用新型后班产量可提高800-1000支，生产效率明显成倍提升。
本实用新型广泛使用于机械加工制造业钻孔、套孔等工序，以实现工件的自动定心快速装夹。
下面结合附图与具体实施方式，对本实用新型进一步说明。
附图说明图1为本实用新型实施例1的结构示意图；图1工作原理：1、接通气源，将控制开关打到后退位置，此时气缸活塞杆向后退运动，力矩通过滑块7和8、曲杆9、拉杆6间活动铰链机构传递，使夹紧块向工件中心收缩，从而实施夹紧；2、将控制开关打到前进位置，此时气缸活塞杆向前运动，力矩通过滑块7和8、曲杆9、拉杆6间活动铰链机构传递，使夹紧块向外张开，从而实施松开；结构分析：夹紧块3、夹爪4、压块5三个零件通过螺钉连接成组合件；滑块7和8、曲杆9、拉杆6间通过销钉连接，组成活动铰链机构因工件形状和长度不一致，通过支承定位螺钉调节最佳的装夹位置本实用新型并不限于上述实施方式，采用与本实用新型上述实施例相同或近似的结构，而得到的其他结构设计，均在本实用新型的保护。
说明书试电笔*[实用新型名称应简明、准确地表明实用新型专利请求保护的主题。
名称中不应含有非技术性词语，不得使用商标、型号、人名、地名或商品名称等。
名称应与请求书中的名称完全一致，不得超过25个字，应写在说明书首页正文部分的上方居中位置。
][依据专利法第二十六条第三款及专利法实施细则第十八条的规定，说明书应对实用新型作出清楚、完整的说明，使所属技术领域的技术人员，不需要创造性的劳动就能够再现实用新型的技术方案，解决其技术问题，并产生预期的技术效果。
说明书应按以下五个部分顺序撰写：所属技术领域；背景技术；发明内容；附图说明；具体实施方式；并在每一部分前面写明标题。
]所属技术领域本实用新型涉及一种指示电压存在的试电装置，尤其是能识别安全和危险电压的试电笔。
[所属技术领域：应指出本实用新型技术方案所属或直接应用的技术领域。
]背景技术目前，公知的试电笔构造是由测试触头、限流电阻、氖管、金属弹簧和手触电极串联而成。
将测试触头与被测物接触，人手接触手触电极，当被测物相对大地具有较高电压时，氖管启辉，表示被测物带电。
但是，很多电器的金属外壳不带有对人体有危险的触电电压，仅表示分布电容和/或正常的电阻感应产生电势，使氖管启辉。
一般试电笔不能区分有危险的触电电压和无危险的感应电势，给检测漏电造成困难，容易造成错误判断。
[背景技术：是指对实用新型的理解、检索、审查有用的技术，可以引证反映这些背景技术的文件。
背景技术是对最接近的现有技术的说明，它是作出实用技术新型技术方案的基础。
此外，还要客观地指出背景技术中存在的问题和缺点，引证文献、资料的，应写明其出处。
]发明内容[发明内容：应包括实用新型所要解决的技术问题、解决其技术问题所采用的技术方案及其有益效果。
]为了克服现有的试电笔不能区分有危险的触电电压和无危险的感应电势的不足, 本实用新型提供一种试电笔，该试电笔不仅能测出被测物是否带电，而且能方便地区分是危险的触电电压还是无危险的感应电势。

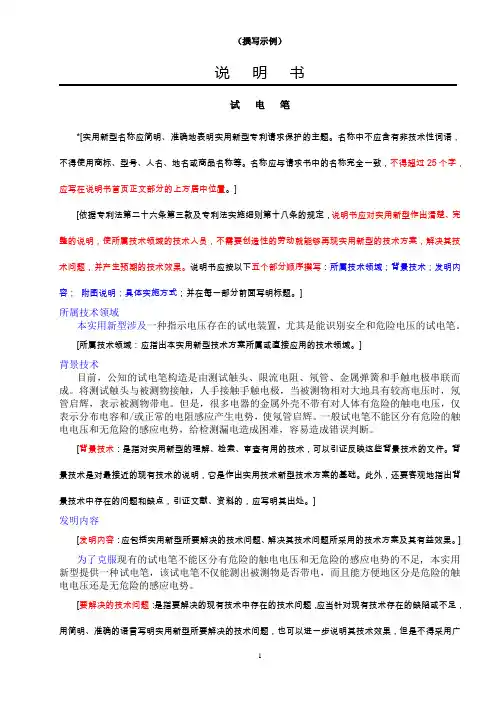

说明书（撰写示例）试电笔*[实用新型名称应简明、准确地表明实用新型专利请求保护的主题。
名称中不应含有非技术性词语，不得使用商标、型号、人名、地名或商品名称等。
名称应与请求书中的名称完全一致，不得超过25个字，应写在说明书首页正文部分的上方居中位置。
][依据专利法第二十六条第三款及专利法实施细则第十八条的规定，说明书应对实用新型作出清楚、完整的说明，使所属技术领域的技术人员，不需要创造性的劳动就能够再现实用新型的技术方案，解决其技术问题，并产生预期的技术效果。
说明书应按以下五个部分顺序撰写：所属技术领域；背景技术；发明内容；附图说明；具体实施方式；并在每一部分前面写明标题。
]所属技术领域本实用新型涉及一种指示电压存在的试电装置，尤其是能识别安全和危险电压的试电笔。
[所属技术领域：应指出本实用新型技术方案所属或直接应用的技术领域。
]背景技术目前，公知的试电笔构造是由测试触头、限流电阻、氖管、金属弹簧和手触电极串联而成。
将测试触头与被测物接触，人手接触手触电极，当被测物相对大地具有较高电压时，氖管启辉，表示被测物带电。
但是，很多电器的金属外壳不带有对人体有危险的触电电压，仅表示分布电容和/或正常的电阻感应产生电势，使氖管启辉。
一般试电笔不能区分有危险的触电电压和无危险的感应电势，给检测漏电造成困难，容易造成错误判断。
[背景技术：是指对实用新型的理解、检索、审查有用的技术，可以引证反映这些背景技术的文件。
背景技术是对最接近的现有技术的说明，它是作出实用技术新型技术方案的基础。
此外，还要客观地指出背景技术中存在的问题和缺点，引证文献、资料的，应写明其出处。
]发明内容[发明内容：应包括实用新型所要解决的技术问题、解决其技术问题所采用的技术方案及其有益效果。
] 为了克服现有的试电笔不能区分有危险的触电电压和无危险的感应电势的不足, 本实用新型提供一种试电笔，该试电笔不仅能测出被测物是否带电，而且能方便地区分是危险的触电电压还是无危险的感应电势。

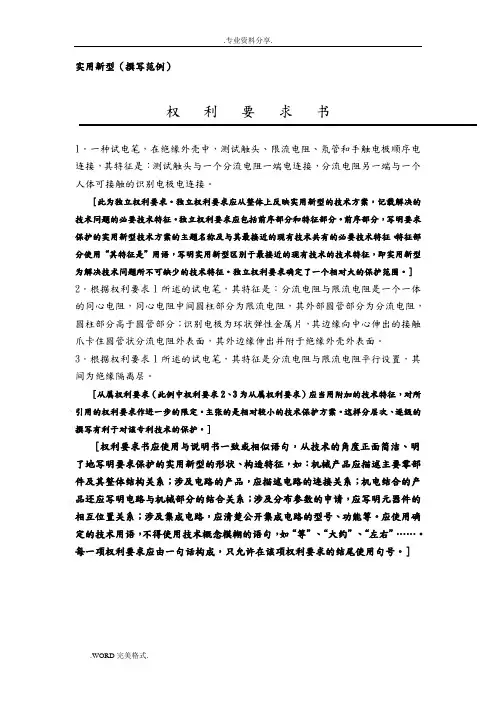

实用新型（撰写范例）权利要求书1．一种试电笔，在绝缘外壳中，测试触头、限流电阻、氖管和手触电极顺序电连接，其特征是：测试触头与一个分流电阻一端电连接，分流电阻另一端与一个人体可接触的识别电极电连接。
[此为独立权利要求。
独立权利要求应从整体上反映实用新型的技术方案，记载解决的技术问题的必要技术特征。
独立权利要求应包括前序部分和特征部分。
前序部分，写明要求保护的实用新型技术方案的主题名称及与其最接近的现有技术共有的必要技术特征。
特征部分使用“其特征是”用语，写明实用新型区别于最接近的现有技术的技术特征，即实用新型为解决技术问题所不可缺少的技术特征。
独立权利要求确定了一个相对大的保护范围。
] 2．根据权利要求1所述的试电笔，其特征是：分流电阻与限流电阻是一个一体的同心电阻，同心电阻中间圆柱部分为限流电阻，其外部圆管部分为分流电阻，圆柱部分高于圆管部分；识别电极为环状弹性金属片，其边缘向中心伸出的接触爪卡住圆管状分流电阻外表面，其外边缘伸出并附于绝缘外壳外表面。
3．根据权利要求1所述的试电笔，其特征是分流电阻与限流电阻平行设置，其间为绝缘隔离层。
[从属权利要求（此例中权利要求2、3为从属权利要求）应当用附加的技术特征，对所引用的权利要求作进一步的限定。
主张的是相对较小的技术保护方案。
这样分层次、逐级的撰写有利于对该专利技术的保护。
][权利要求书应使用与说明书一致或相似语句，从技术的角度正面简洁、明了地写明要求保护的实用新型的形状、构造特征，如：机械产品应描述主要零部件及其整体结构关系；涉及电路的产品，应描述电路的连接关系；机电结合的产品还应写明电路与机械部分的结合关系；涉及分布参数的申请，应写明元器件的相互位置关系；涉及集成电路，应清楚公开集成电路的型号、功能等。
应使用确定的技术用语，不得使用技术概念模糊的语句，如“等”、“大约”、“左右”……。
每一项权利要求应由一句话构成，只允许在该项权利要求的结尾使用句号。

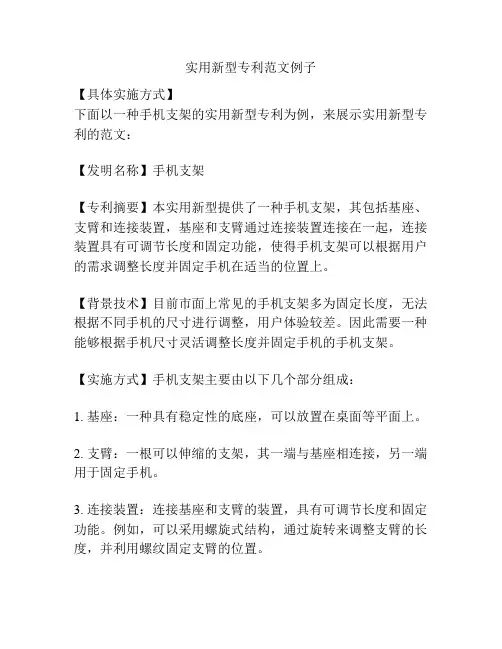

实用新型专利范文例子【具体实施方式】下面以一种手机支架的实用新型专利为例，来展示实用新型专利的范文：【发明名称】手机支架【专利摘要】本实用新型提供了一种手机支架，其包括基座、支臂和连接装置，基座和支臂通过连接装置连接在一起，连接装置具有可调节长度和固定功能，使得手机支架可以根据用户的需求调整长度并固定手机在适当的位置上。
【背景技术】目前市面上常见的手机支架多为固定长度，无法根据不同手机的尺寸进行调整，用户体验较差。
因此需要一种能够根据手机尺寸灵活调整长度并固定手机的手机支架。
【实施方式】手机支架主要由以下几个部分组成：1. 基座：一种具有稳定性的底座，可以放置在桌面等平面上。
2. 支臂：一根可以伸缩的支架，其一端与基座相连接，另一端用于固定手机。
3. 连接装置：连接基座和支臂的装置，具有可调节长度和固定功能。
例如，可以采用螺旋式结构，通过旋转来调整支臂的长度，并利用螺纹固定支臂的位置。
【创新点】本实用新型的创新点在于连接装置具有可调节长度和固定功能，使得手机支架可以根据不同手机的尺寸进行调整，并固定手机在适当的位置上，提高了用户体验。
【优点】与现有技术相比，本实用新型手机支架具有以下优点：1. 长度可调节：根据不同手机的尺寸，用户可以自由调节支臂的长度，适应不同场景使用。
2. 稳定固定：连接装置具有固定功能，能够固定手机在适宜的位置上，避免手机跌落或晃动。
3. 灵活便携：由于支臂可伸缩，手机支架在未使用时可折叠起来，便于携带和存放。
【结论】总结起来，本实用新型提供了一种手机支架，其具有可调节长度和固定功能，能够根据不同手机的尺寸进行调整，并固定手机在适当的位置上，改善了手机支架的使用体验，具有较好的市场前景。

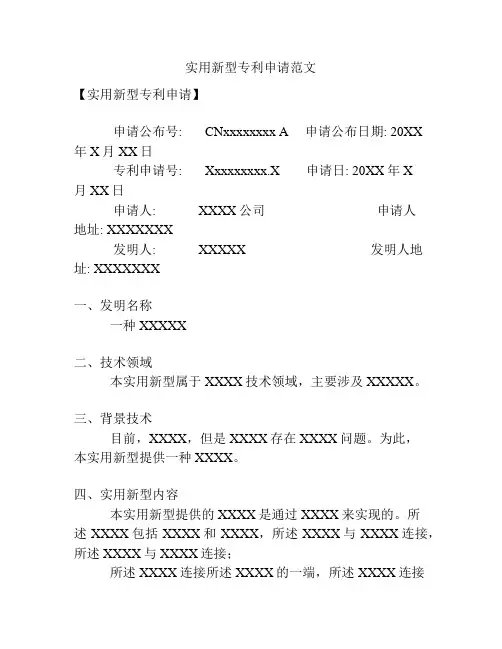

实用新型专利申请范文【实用新型专利申请】申请公布号: CNxxxxxxxx A 申请公布日期: 20XX年X月XX日专利申请号: Xxxxxxxxx.X 申请日: 20XX年X月XX日申请人: XXXX公司申请人地址: XXXXXXX发明人: XXXXX 发明人地址: XXXXXXX一、发明名称一种XXXXX二、技术领域本实用新型属于XXXX技术领域，主要涉及XXXXX。
三、背景技术目前，XXXX，但是XXXX存在XXXX问题。
为此，本实用新型提供一种XXXX。
四、实用新型内容本实用新型提供的XXXX是通过XXXX来实现的。
所述XXXX包括XXXX和XXXX，所述XXXX与XXXX连接，所述XXXX与XXXX连接；所述XXXX连接所述XXXX的一端，所述XXXX连接所述XXXX的另一端；所述XXXX连接所述XXXX的一端，所述XXXX连接所述XXXX的另一端；所述XXXX连接所述XXXX的一端，所述XXXX连接所述XXXX的另一端；所述XXXX用于XXXX；所述XXXX用于XXXX。
五、实际效果本实用新型通过XXXX实现了XXXX，具有以下实际效果：1. XXXX；2. XXXX；3. XXXX。
六、附图说明图1 XXXX图2 XXXX图3 XXXX七、具体实施方式如图1所示，XXXX的具体实施方式为：步骤1：XXXX；步骤2：XXXX；步骤3：XXXX；步骤4：XXXX；图2和图3所示的XXXX的具体实施方式与图1类似。
八、权利要求书一种XXXX，其特征在于，包括XXXX和XXXX，所述XXXX与XXXX连接，所述XXXX与XXXX连接；所述XXXX连接所述XXXX的一端，所述XXXX连接所述XXXX的另一端；所述XXXX连接所述XXXX的一端，所述XXXX连接所述XXXX的另一端；所述XXXX连接所述XXXX的一端，所述XXXX连接所述XXXX的另一端；所述XXXX用于XXXX；所述XXXX用于XXXX。

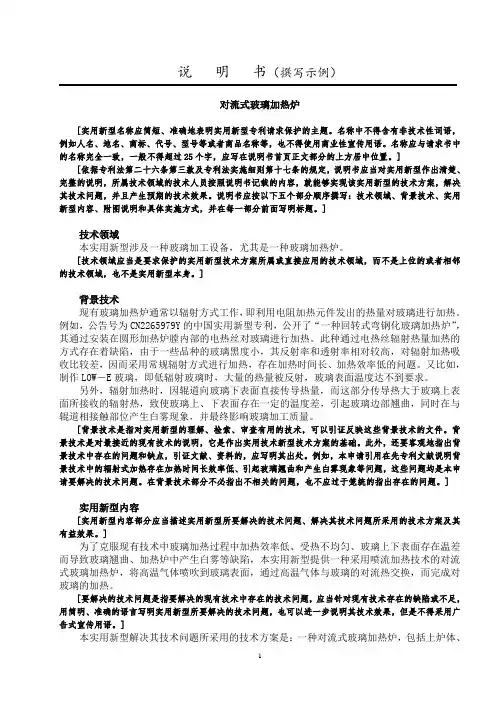

1 说 明 书（撰写示例） 对流式玻璃加热炉 [实用新型名称应简短、准确地表明实用新型专利请求保护的主题。名称中不得含有非技术性词语，例如人名、地名、商标、代号、型号等或者商品名称等，也不得使用商业性宣传用语。名称应与请求书中的名称完全一致，一般不得超过25个字，应写在说明书首页正文部分的上方居中位置。] [依据专利法第二十六条第三款及专利法实施细则第十七条的规定，说明书应当对实用新型作出清楚、完整的说明，所属技术领域的技术人员按照说明书记载的内容，就能够实现该实用新型的技术方案，解决其技术问题，并且产生预期的技术效果。说明书应按以下五个部分顺序撰写：技术领域、背景技术、实用新型内容、附图说明和具体实施方式，并在每一部分前面写明标题。
技术领域 本实用新型涉及一种玻璃加工设备，尤其是一种玻璃加热炉。 [技术领域应当是要求保护的实用新型技术方案所属或直接应用的技术领域，而不是上位的或者相邻的技术领域，也不是实用新型本身。]
背景技术 现有玻璃加热炉通常以辐射方式工作，即利用电阻加热元件发出的热量对玻璃进行加热。例如，公告号为CN2265979Y的中国实用新型专利，公开了“一种回转式弯钢化玻璃加热炉”，其通过安装在圆形加热炉膛内部的电热丝对玻璃进行加热。此种通过电热丝辐射热量加热的方式存在着缺陷，由于一些品种的玻璃黑度小，其反射率和透射率相对较高，对辐射加热吸收比较差，因而采用常规辐射方式进行加热，存在加热时间长、加热效率低的问题。又比如，制作LOW－E玻璃，即低辐射玻璃时，大量的热量被反射，玻璃表面温度达不到要求。 另外，辐射加热时，因辊道向玻璃下表面直接传导热量，而这部分传导热大于玻璃上表面所接收的辐射热，致使玻璃上、下表面存在一定的温度差，引起玻璃边部翘曲，同时在与辊道相接触部位产生白雾现象，并最终影响玻璃加工质量。 [背景技术是指对实用新型的理解、检索、审查有用的技术，可以引证反映这些背景技术的文件。背景技术是对最接近的现有技术的说明，它是作出实用技术新型技术方案的基础。此外，还要客观地指出背景技术中存在的问题和缺点，引证文献、资料的，应写明其出处。例如，本申请引用在先专利文献说明背景技术中的辐射式加热存在加热时间长效率低、引起玻璃翘曲和产生白雾现象等问题，这些问题均是本申请要解决的技术问题。在背景技术部分不必指出不相关的问题，也不应过于笼统的指出存在的问题。]
实用新型内容 [实用新型内容部分应当描述实用新型所要解决的技术问题、解决其技术问题所采用的技术方案及其有益效果。] 为了克服现有技术中玻璃加热过程中加热效率低、受热不均匀、玻璃上下表面存在温差而导致玻璃翘曲、加热炉中产生白雾等缺陷，本实用新型提供一种采用喷流加热技术的对流式玻璃加热炉，将高温气体喷吹到玻璃表面，通过高温气体与玻璃的对流热交换，而完成对玻璃的加热。 [要解决的技术问题是指要解决的现有技术中存在的技术问题，应当针对现有技术存在的缺陷或不足，用简明、准确的语言写明实用新型所要解决的技术问题，也可以进一步说明其技术效果，但是不得采用广告式宣传用语。] 本实用新型解决其技术问题所采用的技术方案是：一种对流式玻璃加热炉，包括上炉体、 2
下炉体，上、下炉体两侧设置有玻璃输入口和玻璃输出口，下炉体上安装有玻璃输送辊道，上、下炉体内分别设置有至少一个集气箱，该集气箱为密闭箱体，其内设置有气体加热装置，集气箱其上设置有集气箱进气口和出气口，出气口处设置有喷流板，喷流板上设置有高温气体喷出孔和废气回收孔，集气箱的喷流板上的高温气体喷出孔面向玻璃输送辊道设置，风机通过管道与集气箱进气口、喷流板上的高温气体喷出孔、废气回收孔、废气回收管道和炉体内腔共同构成一个气体循环回路。 上述的对流式玻璃加热炉，风机的排气口通过第一管道与集气箱进气口相连；所述喷流板上的废气回收孔通过废气回收管道与集气箱外部的炉体内腔相连通，炉体内腔通过第二管道与风机进气口相连；所述上、下炉体中的集气箱分别与各自的风机相连，并分别构成相互独立的气体循环回路。 上述的对流式玻璃加热炉，所述喷流板为波浪形、锯齿形或方波形，所述高温气体喷出孔分布在接近玻璃输送辊道的位置，所述废气回收孔设置在远离玻璃输送辊道的位置。 上述的对流式玻璃加热炉，所述气体加热装置为电加热元件，电加热元件采用电热管或电阻丝。 上述的对流式玻璃加热炉，所述上炉体中的集气箱通过悬吊机构可上下移动安装在上炉体上，所述下炉体中的集气箱支撑在下炉体中设置的可上下移动的升降装置上。 上述的对流式玻璃加热炉，所述悬吊机构为螺杆螺母机构，集气箱通过第一螺母悬吊在第一螺杆上，第一螺杆固定在上炉体上，其上端伸出炉体顶壁并与第一蜗轮蜗杆操纵机构相接；所述升降装置为螺杆螺母升降机构，所述集气箱与第二螺母相固定，并通过第二螺母与第二螺杆相连，第二螺杆可转动安装在下炉体上，第二螺杆与第二蜗轮蜗杆操纵机构相连，并可在第二蜗轮蜗杆操纵机构操纵下旋转。 [技术方案是申请人对其要解决的技术问题所采取的技术措施的集合。技术措施通常是由技术特征来体现的。技术方案应当清楚、完整地说明实用新型的形状、构造特征，说明技术方案是如何解决技术问题的，必要时应说明技术方案所依据的科学原理。撰写技术方案时，机械产品应描述必要零部件及其整体结构关系；涉及电路的产品，应描述电路的连接关系；机电结合的产品还应写明电路与机械部分的结合关系；涉及分布参数的申请时，应写明元器件的相互位置关系；涉及集成电路时，应清楚公开集成电路的型号、功能等。必要时，技术方案还应描述原理、动作及各零部件的名称、功能或用途。存在多个名称相同的部件时，例如“管道”、“螺母”等，为了避免混淆，应当分别命名为“第一管道”、“第二管道”、“第一螺母”、“第二螺母”等。] 本实用新型的有益效果是，本实用新型加热炉采用向玻璃表面喷射高温气体的方式对玻璃进行加热，有效地消除了传统加热炉在加热高反射率和高透射率玻璃时所存在的加热效率低和加热时间长的缺陷。将加热元件设置在集气箱内后，可方便地根据所需高温气体的温度、流量选取加热元件的功率，尤其是能够将喷射在玻璃上下表面的高温气体设置成具有不同的温度，从而使玻璃上下表面受热均匀，使其加热质量得到保证。 [有益效果是实用新型和现有技术相比所具有的优点及积极效果，它是由技术特征直接带来的、或者是由技术特征产生的必然的技术效果。有益效果应与要解决的技术问题和技术方案相适应，不得出现相互矛盾或不相关的情况。例如，本申请要解决的技术问题是克服现有技术中加热效率低、受热不均导致玻璃翘曲等问题，则相应有益效果是消除加热效率低的缺陷，使得玻璃受热均匀。]
附图说明 下面结合附图和实施例对本实用新型进一步说明。 图1为本实用新型示意图； 图2为沿着图1中E-E线的示意图； 图3为上炉体的集气箱的喷流板结构示意图； 图4为沿着图3中F-F线的示意图。 图中1.下炉体，2.集气箱，3.玻璃输入口，4.集气箱进气口，5.上炉体，6.第一管道， 3
7.第二管道，8.风机，9.电加热元件，10.玻璃输出口，11.待加热玻璃，12.玻璃输送辊道，16.高温气体喷出孔，17.废气回收孔，18.喷流板，19.废气回收管道，20.第一螺杆，21.第一蜗轮蜗杆操纵机构，22.第一螺母，23.第二螺母，24.第二螺杆，25.第二蜗轮蜗杆操纵机构。 [附图说明应写明各附图的图名和图号，对各幅附图作简略说明，必要时可将附图中标号所示零部件名称列出。]
具体实施方式 【实施例1】 对流式玻璃加热炉包括下炉体1、上炉体5，上、下炉体两侧设置有玻璃输入口3、玻璃输出口10，下炉体1上安装有玻璃输送辊道12，上、下炉体内分别设置有12个集气箱2，该集气箱2为密闭箱体，其上设置有集气箱进气口4和出气口，出气口处设置有喷流板18，喷流板18上设置有高温气体喷出孔16和废气回收孔17，集气箱的喷流板上的高温气体喷出孔16面向玻璃输送辊道12设置，集气箱进气口4通过第一管道6与风机8的排气口相连，每个集气箱2内均设置有电加热元件9，风机8进气口通过第二管道7及集气箱2内的废气回收管道19吸入集气箱喷流板上废气回收孔17处的废气，集气箱2内的废气回收管道19将废气回收孔17处的废气引入集气箱2远离玻璃输送辊道端的炉体内腔中，风机8进气口、第二管道7、炉体内腔、集气箱2内废气回收管道19、废气回收孔17、风机8排气口、第一管道6、集气箱进气口4、高温气体喷出孔16共同构成一个气体循环回路，每个集气箱2中均安装有一电加热元件9，该电加热元件9位于集气箱进气口4至高温气体喷出孔16之间的气体通道上。电加热元件9为一电热管，通过电热管辐射的热量加热集气箱内的气体，再通过高温气体喷出孔16对玻璃上、下表面进行加热。上炉体5中的集气箱2为剖视状态。上炉体5中的各集气箱2分别通过第一螺母22悬吊在两根第一螺杆20上，第一螺杆20可转动安装在上炉体顶壁上，第一螺杆20上端与第一蜗轮蜗杆操纵机构21相连，在第一蜗轮蜗杆操纵机构21的操纵下，第一螺杆20旋转并由此带动集气箱2上下移动。下炉体1中的各集气箱2分别通过第一螺母23支承在两根或四根第二螺杆24上，第二螺杆24下端可转动安装在下炉体1上，第二螺杆24下端与第二蜗轮蜗杆操纵机构25相连，在第二蜗轮蜗杆操纵机构25的操纵下，第二螺杆24旋转并带动与其相连的集气箱2上下移动。 如图3、图4所示，上炉体5的集气箱2出气口处的喷流板18的断面为方波形，在集气箱2上，高温气体喷出孔16分布在接近玻璃输送辊道12的位置，所述方形废气回收孔17设置在远离玻璃输送辊道12的位置，废气回收管道19将废气回收孔17与炉体内腔连通，而与集气箱2内腔相互隔离。 【实施例2】 上、下炉体中的集气箱可对称设置，例如，上、下炉体各采用7至10个集气箱，也可非对称设置。在上、下炉体中分别通过设置多个集气箱2的方式来覆盖被加热玻璃表面，不但便于集气箱2的加工、安装、维护、保养，而且使炉体内各个部位加热功率的分配更加方便，同时有利于对玻璃加热状态的控制。由于集气箱2分设与上炉体5和下炉体1中，并且各集气箱2相对独立，因此，可根据被加热玻璃上下表面的具体情况，有针对性地设置集气箱的数量和各集气箱的位置。各集气箱中电加热器的加热功率可以相同，也可不同，各集气箱的体积、结构完全相同，也可各具适当结构和大小。 【实施例3】 喷流板18的断面还可以是规律、均匀的波浪形、锯齿形，甚至可以是各波峰、波谷位置不一致的非均匀形。因上炉体5中集气箱2的喷流板18直接面对被加热玻璃，而下炉体1中集气箱2的喷流板18与玻璃下表面之间相隔有玻璃输送辊道，因此，为了使被加热玻璃上下表面受热均匀，上、下炉体中集气箱2的喷流板的形状可以制成不同的形状。为了使被加热
