金属的组织结构

金属学名词解释金属学是研究金属的组织结构、性质以及其在工程中应用的科学。

它涵盖了广泛的领域，包括金属的晶体学、力学性能、热处理和腐蚀等方面。

以下是对金属学中常用的名词进行解释：1. 晶体结构金属的晶体结构是指金属内部原子或离子的排列方式。

常见的晶体结构包括立方晶系（如体心立方、面心立方）和六方晶系等。

晶体结构对金属的力学性能和导电导热性能等有重要影响。

2. 点阵缺陷点阵缺陷是晶体中原子或离子的位置发生偏差或空缺的现象。

常见的点阵缺陷包括位错、间隙原子和替位原子等。

点阵缺陷会对金属的力学性能和电学性能产生重要影响。

3. 冷变形冷变形是指将金属材料在室温下进行机械加工，如拉伸、压缩和弯曲等，使其形状发生改变的过程。

冷变形可以提高金属的强度和硬度，但同时也可能降低其可塑性。

4. 热处理热处理是通过控制金属材料的加热和冷却过程，改变其晶体结构和性能的方法。

常见的热处理方法包括退火、淬火和时效等。

热处理可以使金属材料获得理想的力学性能和物理性能。

5. 铸造铸造是将熔化的金属注入到模具中，经过冷却凝固后得到所需形状的方法。

铸造是金属加工中最常用的方法之一，可用于制造各种复杂形状的零件。

6. 腐蚀腐蚀是金属与环境中的化学物质相互作用导致金属表面损坏的过程。

常见的腐蚀形式包括电化学腐蚀、化学腐蚀和氧化腐蚀等。

腐蚀会导致金属失去原有的力学性能和功能。

7. 金属疲劳金属疲劳是指金属在受交变载荷作用下，经过一定次数的应力循环后产生破坏的现象。

金属疲劳对于工程结构的寿命和可靠性有重要影响，需要进行疲劳寿命评估和控制。

8. 金属焊接金属焊接是将两个或多个金属零件通过加热到熔化状态并施加压力使其联接在一起的方法。

焊接广泛应用于制造业和建筑业等领域，为不同金属材料的连接提供了可靠的解决方案。

总结：金属学名词解释了金属学中一些重要的概念和术语，包括晶体结构、点阵缺陷、冷变形、热处理、铸造、腐蚀、金属疲劳和金属焊接等。

这些名词解释能够帮助我们更好地理解和应用金属材料，为金属工程和材料科学提供了重要的参考知识。

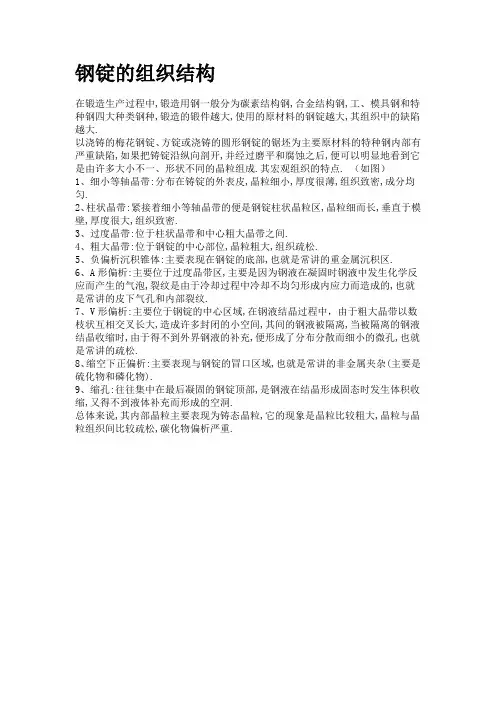

钢锭的组织结构
在锻造生产过程中,锻造用钢一般分为碳素结构钢,合金结构钢,工、模具钢和特种钢四大种类钢种,锻造的锻件越大,使用的原材料的钢锭越大,其组织中的缺陷越大.
以浇铸的梅花钢锭、方锭或浇铸的圆形钢锭的锯坯为主要原材料的特种钢内部有严重缺陷,如果把铸锭沿纵向剖开,并经过磨平和腐蚀之后,便可以明显地看到它是由许多大小不一、形状不同的晶粒组成.其宏观组织的特点. （如图）
1、细小等轴晶带:分布在铸锭的外表皮,晶粒细小,厚度很薄,组织致密,成分均匀.
2、柱状晶带:紧接着细小等轴晶带的便是钢锭柱状晶粒区,晶粒细而长,垂直于模壁,厚度很大,组织致密.
3、过度晶带:位于柱状晶带和中心粗大晶带之间.
4、粗大晶带:位于钢锭的中心部位,晶粒粗大,组织疏松.
5、负偏析沉积锥体:主要表现在钢锭的底部,也就是常讲的重金属沉积区.
6、A形偏析:主要位于过度晶带区,主要是因为钢液在凝固时钢液中发生化学反应而产生的气泡,裂纹是由于冷却过程中冷却不均匀形成内应力而造成的,也就是常讲的皮下气孔和内部裂纹.
7、V形偏析:主要位于钢锭的中心区域,在钢液结晶过程中，由于粗大晶带以数枝状互相交叉长大,造成许多封闭的小空间,其间的钢液被隔离,当被隔离的钢液结晶收缩时,由于得不到外界钢液的补充,便形成了分布分散而细小的微孔,也就是常讲的疏松.
8、缩空下正偏析:主要表现与钢锭的冒口区域,也就是常讲的非金属夹杂(主要是硫化物和磷化物).
9、缩孔:往往集中在最后凝固的钢锭顶部,是钢液在结晶形成固态时发生体积收缩,又得不到液体补充而形成的空洞.
总体来说,其内部晶粒主要表现为铸态晶粒,它的现象是晶粒比较粗大,晶粒与晶粒组织间比较疏松,碳化物偏析严重.

1. 体心立方晶格（BCC）：
晶胞是一个立方体，原子位于立方体的八个顶点和立方体的中心。
具有体心立方晶格结构的金属有α-Fe、W、Mo、V、β-Ti等。 晶胞所包含原子数为： 8×1/8+. 1=2 个。
金属的晶格类型
2. 面心立方晶格（FCC） ：
晶胞是一个立方体，原子位于立方体的八个顶点和立方体六个面的 中心。
表面热处理 (表面淬火和化学热处 理等)；
特殊热处理 (形变热处理、磁场热 处理等)。
根据热处理在零件生产工艺流程 中的位置和作用，热处理又可分 为预备热处理和最终热处理。
A1、A3、Acm为钢在平衡条件下的临界点。在实际热处理会产生不同程度的滞 后。实际转变温度与平衡临界温度之差称为过热度(加热时)或过冷度(冷却时)。 通常把加热时的临界温度加注下标“c. ” 。
4. 在热处理工艺上的应用。
了解加热、冷却时相变的规律，确 定合适的热处理制度。
.
相图的应用
综上所述，相图是材料状态与成分、温度之间关系的图解， 是研究合金的重要工具：
1. 作为选材的依据。
2. 在铸造生产中的应用。
不同成分合金的熔点，确定合适的 冶炼和浇注温度。
3. 在锻造工艺上的应用。
.
合金及其组织结构
2. 相
合金中成分、结构及性能相同的组成部分称为相。相与相之间有明显的 界面－相界。
3. 组织
所谓合金的组织，是指合金中不同相之间相互组合配置的状态。数量、 大小和分布方式不同的相构成了合金不. 同的组织。单相组织、多相组织。
合金的晶体结构
根据合金中各组元之间结合方式的不同，合金的组织可分 为固溶体、金属化合物和混合物三类。
单晶体与多晶体
金属是由很多大小、外形和晶格排列方向均不相同的 小晶体组成，小晶体称为晶粒，晶粒之间交界的地方称为 晶界。

金属金相组织基础知识介绍现代材料可以分为四大类——金属、高分子、陶瓷和复合材料。

尽管目前高分子材料飞速发展，但金属材料中的钢铁仍是目前工程技术中使用最广泛、最重要的材料，那么到底是什么因素决定了钢铁材料的霸主地位呢。

钢铁由铁矿石提炼而成，来源丰富，价格低廉。

钢铁又称为铁碳合金，是铁（Fe）与碳（C）、硅（Si）、锰（Mn）、磷（P）、硫（S）以及其他少量元素（Cr、V等）所组成的合金。

通过调节钢铁中各种元素的含量和热处理工艺（四把火：淬火、退火、回火、正火），可以获得各种各样的金相组织，从而使钢铁具有不同的物理性能。

将钢材取样，经过打磨、抛光，最后用特定的腐蚀剂腐蚀显示后，在金相显微镜下观察到的组织称为钢铁的金相组织。

钢铁材料的秘密便隐藏在这些组织结构中。

在Fe-Fe3C系中，可配制多种成分不同的铁碳合金，他们在不同温度下的平衡组织各不相同，但由几个基本相（铁素体F、奥氏体A 和渗碳体Fe3C）组成。

这些基本相以机械混合物的形式结合，形成了钢铁中丰富多彩的金相组织结构。

常见的金相组织有下列八种：1. 铁素体碳溶于α-Fe晶格间隙中形成的间隙固溶体称为铁素体，属bcc 结构，呈等轴多边形晶粒分布，用符号F表示。

其组织和性能与纯铁相似，具有良好的塑性和韧性，而强度与硬度较低（30-100 HB）。

在合金钢中，则是碳和合金元素在α-Fe中的固溶体。

碳在α-Fe 中的溶解量很低，在AC1温度，碳的最大溶解量为0.0218%，但随温度下降的溶解度则降至0.0084%，因而在缓冷条件下铁素体晶界处会出现三次渗碳体。

随钢铁中碳含量增加，铁素体量相对减少，珠光体量增加，此时铁素体则是网络状和月牙状。

2. 奥氏体碳溶于γ-Fe晶格间隙中形成的间隙固溶体称为奥氏体，具有面心立方结构，为高温相，用符号A表示。

奥氏体在1148℃有最大溶解度2.11%C，727℃时可固溶0.77%C；强度和硬度比铁素体高，塑性和韧性良好，并且无磁性，具体力学性能与含碳量和晶粒大小有关，一般为170~220 HBS、 =40~50%。
