display选项中选择range然后在"lower"中设为0.85,"upper"设为1然后窗口中会显示skew 在0.85-1.0之间的网格单元
FLUENT中判断收敛的方法
判断计算是否收敛，没有一个通用的方法。

通过残差值判断的方法，对一些问题或许很有效，但在某些问题中往往会得出错误的结论。

因此，正确的做法是，不仅要通过残差值，也要通过监测所有相关变量的完整数据，以及检查流入与流出的物质和能量是否守恒的方法来判断计算是否收敛。

1、监测残差值。

在迭代计算过程中，当各个物理变量的残差值都达到收敛标准时，计算就会发生收敛。

Fluent 默认的收敛标准是：除了能量的残差值外，当所有变量的残差值都降到低于10-3 时，就认为计算收敛，而能量的残差值的收敛标准为低于10-6。

2、计算结果不再随着迭代的进行发生变化。

有时候，因为收敛标准设置得不合适，物理量的残差值在迭代计算的过程中始终无法满足收敛标准。

然而，通过在迭代过程中监测某些代表性的流动变量，可能其值已经不再随着迭代的进行发生变化。

此时也可以认为计算收敛。

3、整个系统的质量，动量，能量都守恒。

在Flux Reports
对话框中检查流入和流出整个系统的质量，动量，能量是否守恒。

守恒，则计算收敛。

不平衡误差少于0.1%，也可以认为计算是收敛的。

FLUENT中残差的概念
残差是cell各个face的通量之和，当收敛后，理论上当单元内没有源项使各个面流入的通量也就是对物理量的输运之和应该为零。

最大残差或者RSM残差反映流场与所要模拟流场（只收敛后应该得到的流场，当然收敛后得到的流场与真实流场之间还是存在一定的差距）的残差，残差越小越好，由于存在数值精度问题，不可能得到0残差，对于单精度计算一般应该低于初始残差1e-03以下才好，当注意具体情况，看各个项的收敛情况（比方说连续项不易收敛而能量项容易）。

一般在FLUENT中可以进行进出口流量监控，当残差收敛到一定程度后，还要看进出口流量是否稳定平衡，才可确定收敛与否（翼型计算时要监控升阻力的平衡）。

残差在较高位震荡，需要检查边界条件是否合理，其次检查初始条件是否合理，比如激波的流场，初始条件的不合适会造成流场的振荡。

有时流场可能有分离或者回流，这本身是非定常现象，计算时残差会在一定程度上发生振荡，这是如果进出口流量是否达到稳定平衡，也可以认为流场收敛。

另外fluent缺省采用多重网格，在计算后期将多从网格设置为0可以避免一些波长的残差在细网格上发生震荡。

合集下载

fluent学习笔记

fluent学习笔记

fluent技术基础与应用实例4.2.2 fluent数值模拟步骤简介主要步骤：1、根据实际问题选择2D或3Dfluent求解器从而进行数值模拟。

2、导入网格（File→Read→Case,然后选择有gambit导出的.msh文件）3、检查网格（Grid→Check）。

如果网格最小体积为负值，就要重新进行网格划分。

4、选择计算模型。

5、确定流体物理性质（Define→Material）。

6、定义操作环境（Define→operating condition）7、制定边界条件（Define→Boundary Conditions）8、求解方法的设置及其控制。

9、流场初始化（Solve→Initialize）10、迭代求解（Solve→Iterate）11、检查结果。

12、保存结果，后处理等。

具体操作步骤：1、fluent2d或3d求解器的选择。

2、网格的相关操作（1）、读入网格文件（2）、检查网格文件文件读入后，一定要对网格进行检查。

上述的操作可以得到网格信息，从中看出几何区域的大小。

另外从minimum volume 可以知道最小网格的体积，若是它的值大于零，网格可以用于计算，否则就要重新划分网格。

（3）、设置计算区域在gambit中画出的图形是没有单位的，它是一个纯数量的模型。

故在进行实际计算的时候，要根据实际将模型放大或缩小。

方法是改变fluent总求解器的单位。

（4）、显示网格。

Display→Grid3、选择计算模型（1）、基本求解器的定义Define→Models→SolverFluent中提供了三种求解方法：·非耦合求解 segregated·耦合隐式求解 coupled implicit·耦合显示求解 coupled explicit非耦合求解方法主要用于不可压缩流体或者压缩性不强的流体。

耦合求解方法用在高速可压缩流体fluent默认设置是非耦合求解方法，但对于高速可压缩流动，有强的体积力（浮力或离心力）的流动，求解问题时网格要比较密集，建议采用耦合隐式求解方法。

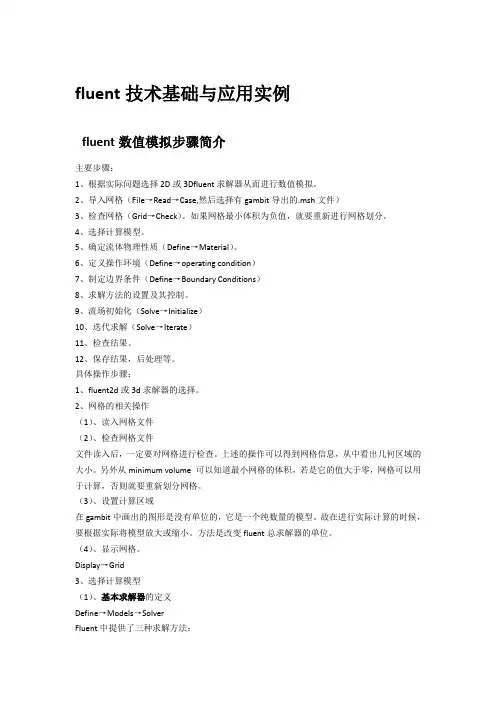

fluent学习笔记

fluent学习笔记

fluent技术基础与应用实例fluent数值模拟步骤简介主要步骤：1、根据实际问题选择2D或3Dfluent求解器从而进行数值模拟。

2、导入网格（File→Read→Case,然后选择有gambit导出的.msh文件）3、检查网格（Grid→Check）。

如果网格最小体积为负值，就要重新进行网格划分。

4、选择计算模型。

5、确定流体物理性质（Define→Material）。

6、定义操作环境（Define→operating condition）7、制定边界条件（Define→Boundary Conditions）8、求解方法的设置及其控制。

9、流场初始化（Solve→Initialize）10、迭代求解（Solve→Iterate）11、检查结果。

12、保存结果，后处理等。

具体操作步骤：1、fluent2d或3d求解器的选择。

2、网格的相关操作（1）、读入网格文件（2）、检查网格文件文件读入后，一定要对网格进行检查。

上述的操作可以得到网格信息，从中看出几何区域的大小。

另外从minimum volume 可以知道最小网格的体积，若是它的值大于零，网格可以用于计算，否则就要重新划分网格。

（3）、设置计算区域在gambit中画出的图形是没有单位的，它是一个纯数量的模型。

故在进行实际计算的时候，要根据实际将模型放大或缩小。

方法是改变fluent总求解器的单位。

（4）、显示网格。

Display→Grid3、选择计算模型（1）、基本求解器的定义Define→Models→SolverFluent中提供了三种求解方法：·非耦合求解segregated·耦合隐式求解coupled implicit·耦合显示求解coupled explicit非耦合求解方法主要用于不可压缩流体或者压缩性不强的流体。

耦合求解方法用在高速可压缩流体fluent默认设置是非耦合求解方法，但对于高速可压缩流动，有强的体积力（浮力或离心力）的流动，求解问题时网格要比较密集，建议采用耦合隐式求解方法。

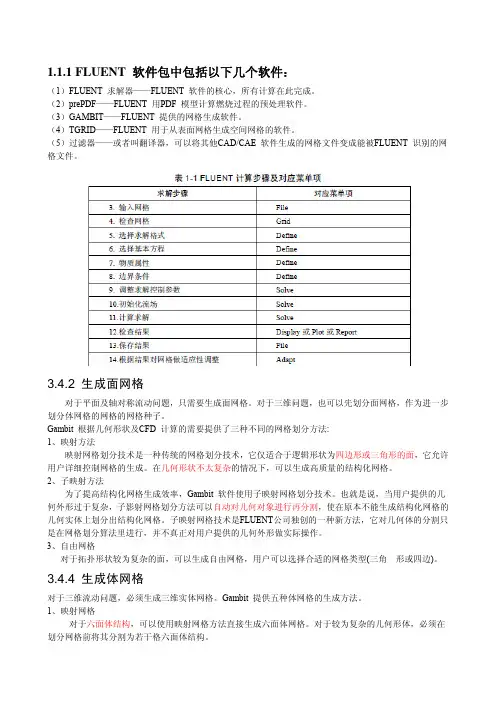

Fluent笔记
