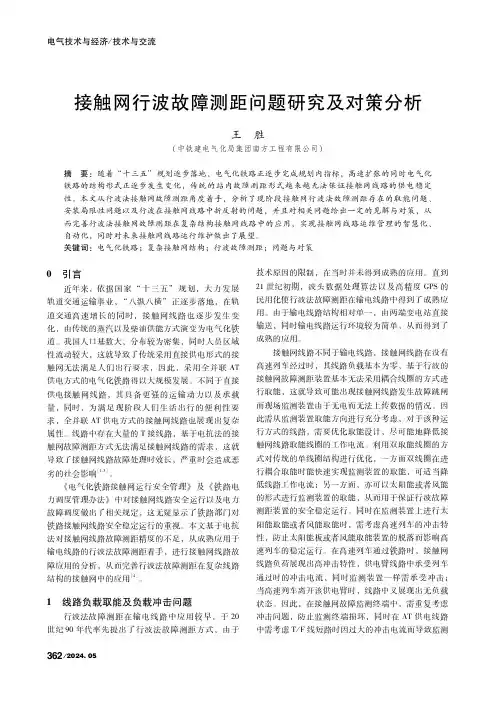

接触网行波故障测距问题研究及对策分析王 胜（中铁建电气化局集团南方工程有限公司）摘 要：随着“十三五”规划逐步落地，电气化铁路正逐步完成规划内指标，高速扩张的同时电气化铁路的结构形式正逐步发生变化，传统的站内故障测距形式越来越无法保证接触网线路的供电稳定性。
本文从行波法接触网故障测距角度着手，分析了现阶段接触网行波法故障测距存在的取能问题、安装局限性问题以及行波在接触网线路中折反射的问题，并且对相关问题给出一定的见解与对策，从而完善行波法接触网故障测距在复杂结构接触网线路中的应用，实现接触网线路运维管理的智慧化、自动化，同时对未来接触网线路运行维护做出了展望。
关键词：电气化铁路；复杂接触网结构；行波故障测距；问题与对策０ 引言近年来，依据国家“十三五”规划，大力发展轨道交通运输事业，“八纵八横”正逐步落地，在轨道交通高速增长的同时，接触网线路也逐步发生变化，由传统的蒸汽以及柴油供能方式演变为电气化铁道。
我国人口基数大，分布较为密集，同时人员区域性流动较大，这就导致了传统采用直接供电形式的接触网无法满足人们出行要求，因此，采用全并联ＡＴ供电方式的电气化铁路得以大规模发展。
不同于直接供电接触网线路，其具备更强的运输动力以及承载量，同时，为满足现阶段人们生活出行的便利性要求，全并联ＡＴ供电方式的接触网线路也展现出复杂属性。
线路中存在大量的Ｔ接线路，基于电抗法的接触网故障测距方式无法满足接触网线路的需求，这就导致了接触网线路故障处理时效长，严重时会造成恶劣的社会影响［１ ３］。
《电气化铁路接触网运行安全管理》及《铁路电力调度管理办法》中对接触网线路安全运行以及电力故障调度做出了相关规定，这无疑显示了铁路部门对铁路接触网线路安全稳定运行的重视。
本文基于电抗法对接触网线路故障测距精度的不足，从成熟应用于输电线路的行波法故障测距着手，进行接触网线路故障应用的分析，从而完善行波法故障测距在复杂线路结构的接触网中的应用［４］。

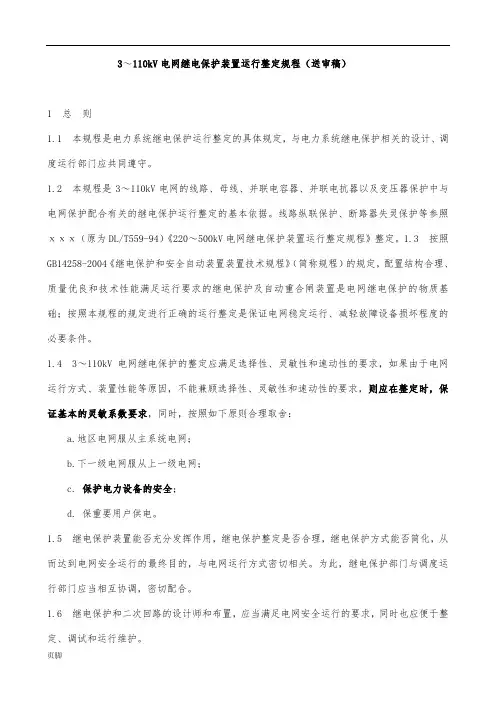

3～110kV电网继电保护装置运行整定规程（送审稿）1 总则1.1 本规程是电力系统继电保护运行整定的具体规定，与电力系统继电保护相关的设计、调度运行部门应共同遵守。
1.2 本规程是3～110kV电网的线路、母线、并联电容器、并联电抗器以及变压器保护中与电网保护配合有关的继电保护运行整定的基本依据。
线路纵联保护、断路器失灵保护等参照ххх（原为DL/T559-94）《220～500kV电网继电保护装置运行整定规程》整定。
1.3 按照GB14258-2004《继电保护和安全自动装置装置技术规程》（简称规程）的规定，配置结构合理、质量优良和技术性能满足运行要求的继电保护及自动重合闸装置是电网继电保护的物质基础；按照本规程的规定进行正确的运行整定是保证电网稳定运行、减轻故障设备损坏程度的必要条件。
1.4 3～110kV电网继电保护的整定应满足选择性、灵敏性和速动性的要求，如果由于电网运行方式、装置性能等原因，不能兼顾选择性、灵敏性和速动性的要求，则应在整定时，保证基本的灵敏系数要求，同时，按照如下原则合理取舍：a.地区电网服从主系统电网；b.下一级电网服从上一级电网；c. 保护电力设备的安全；d. 保重要用户供电。
1.5 继电保护装置能否充分发挥作用，继电保护整定是否合理，继电保护方式能否简化，从而达到电网安全运行的最终目的，与电网运行方式密切相关。
为此，继电保护部门与调度运行部门应当相互协调，密切配合。
1.6 继电保护和二次回路的设计师和布置，应当满足电网安全运行的要求，同时也应便于整定、调试和运行维护。
1.7 为了提高电网的继电保护运行水平，继电保护运行整定人员应当及时总结经验，对继电保护的配置和装置性能等提出改进意见和要求。
各网省局继电保护运行管理部门，可根据本规程基本原则制定运行整定的相关细则，以便制造、设计和施工部门有所遵循。
1.8 对继电保护特殊方式的处理，应经所在单位总工程师批准，并备案说明。

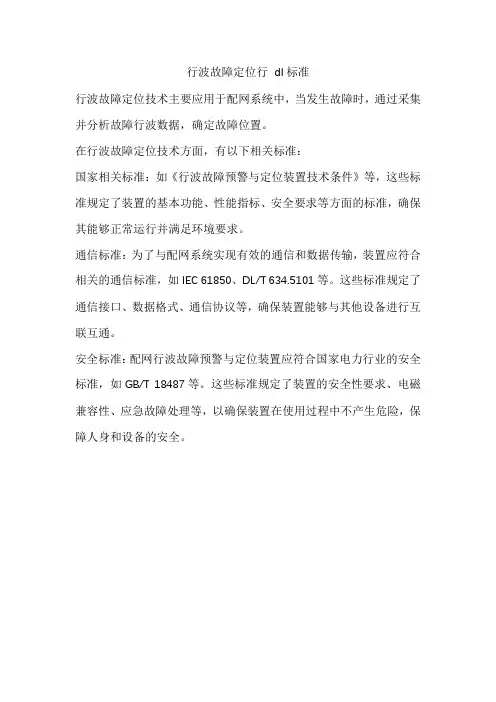

行波故障定位行dl标准
行波故障定位技术主要应用于配网系统中，当发生故障时，通过采集并分析故障行波数据，确定故障位置。
在行波故障定位技术方面，有以下相关标准：
国家相关标准：如《行波故障预警与定位装置技术条件》等，这些标准规定了装置的基本功能、性能指标、安全要求等方面的标准，确保其能够正常运行并满足环境要求。
通信标准：为了与配网系统实现有效的通信和数据传输，装置应符合相关的通信标准，如IEC 61850、DL/T 634.5101等。
这些标准规定了通信接口、数据格式、通信协议等，确保装置能够与其他设备进行互联互通。
安全标准：配网行波故障预警与定位装置应符合国家电力行业的安全标准，如GB/T 18487等。
这些标准规定了装置的安全性要求、电磁兼容性、应急故障处理等，以确保装置在使用过程中不产生危险，保障人身和设备的安全。

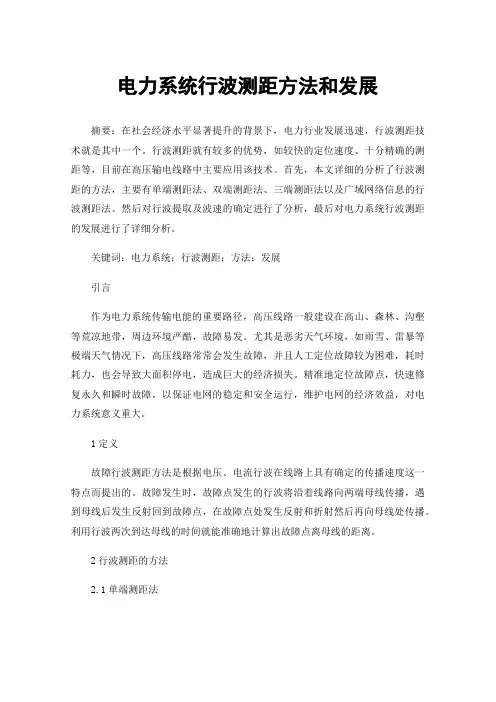

电力系统行波测距方法和发展摘要：在社会经济水平显著提升的背景下，电力行业发展迅速，行波测距技术就是其中一个。
行波测距就有较多的优势，如较快的定位速度、十分精确的测距等，目前在高压输电线路中主要应用该技术。
首先，本文详细的分析了行波测距的方法，主要有单端测距法、双端测距法、三端测距法以及广域网络信息的行波测距法。
然后对行波提取及波速的确定进行了分析，最后对电力系统行波测距的发展进行了详细分析。
关键词：电力系统；行波测距；方法；发展引言作为电力系统传输电能的重要路径，高压线路一般建设在高山、森林、沟壑等荒凉地带，周边环境严酷，故障易发。
尤其是恶劣天气环境，如雨雪、雷暴等极端天气情况下，高压线路常常会发生故障，并且人工定位故障较为困难，耗时耗力，也会导致大面积停电，造成巨大的经济损失。
精准地定位故障点，快速修复永久和瞬时故障，以保证电网的稳定和安全运行，维护电网的经济效益，对电力系统意义重大。
1定义故障行波测距方法是根据电压、电流行波在线路上具有确定的传播速度这一特点而提出的。
故障发生时，故障点发生的行波将沿着线路向两端母线传播，遇到母线后发生反射回到故障点，在故障点处发生反射和折射然后再向母线处传播。
利用行波两次到达母线的时间就能准确地计算出故障点离母线的距离。
2行波测距的方法2.1单端测距法当电力系统发生故障的时候，因为初始行波没有相同的来源，因此测距原理具有A型、C型、E型、F型四个类型。
如果初始行波的来源点是故障点，那么就是A型；利用脉冲反射，对脉冲到达故障点并反射回测距装置所使用的时间对故障距离进行测量的原理是C型；对线路故障发生以后自动重合闸暂时所产生的行波进行利用，通过其在故障点与测距装置之间的传播对故障距离进行确定的原理是E型；在发生故障的时候，断路器会发生跳闸，从而有暂态行波产生，根据此波对故障点距进行测量的原理就是F型。
如果在输电线路中发生故障，那么要对A型、C型、F型进行应用。
不管是重合闸所产生的暂态行波还是断路器跳闸所产生的暂态行波，对其计算的方法全部都是暂态行波行驶速度乘以两点之间运行速度的积。
行波故障测距浅析及配置建议【摘要】：本文介绍了行波故障测距的概念和原理，对两种典型的行波测距方法――单端行波测距法和双端行波测距法的优缺点进行分析，并结合不同电压等级的输电线路，提出了符合对应电网要求的配置建议。
【关键词】：故障测距行波XC-21 输电线路引言对220kV及以上电压等级的电网，当线路发生故障后，必须进行寻线，以寻找故障点，根据故障造成的损坏程度判断线路能否继续运行还是须停电检修。
高压输电线路故障的准确定位，能够缩短故障修复时间，提高供电可靠性，减少停电损失。
对于占绝大多数的能够重合成功的瞬时性故障来说，准确地测出故障点位置，可以区分是雷电过电压造成的故障，还是由于线路绝缘子老化、线路下树枝摆动造成的故障等，从而及时发现事故隐患，采取有针对性的措施，避免事故再次发生。
因此，线路故障后快速寻找故障点就成为保证电网安全稳定运行的一项重要技术，输电线路精确故障定位具有重要意义。
行波测距是利用高频故障暂态电流、电压的行波来间接判定故障位置，包括单端行波测距法和双端行波测距法。
由于其有着较高的精度和准确率，基于行波原理的测距装置已得到较为广泛的应用，其推广和应用对输电线路运行的安全性、经济性和可靠性具有重大意义。
本文介绍了行波故障测距的概念和原理，比较了两种典型的行波测距的方法，根据其特点提出了配置建议。
1行波故障测距原理1.1行波的基本概念线路上任一点电压、电流值实际上是许多个向两个不同的方向传播的电压、电流波值的代数和。
这些电压、电流波以一定的速度运动，因此称为行波。
运动方向与规定方向一致的行波，为正向行波，而把运动方向与规定方向相反的行波为反向行波。
规定由母线指向线路的方向为正向，则由母线向线路运动的行波叫做正向行波（V+、I+），而由线路向母线运动的行波叫做反向行波（V-、I-）。
输电线路故障时，相当于在故障点加上了与该点故障前电压大小相等，方向相反的虚拟电源。
这个虚拟电源产生向线路两端运行的电压、电流行波，经过多次反射、衰减，进入一个新的稳态。
浅谈220kV电网行波测距系统组网运行实践摘要：在高压输电线路故障后，快速准确地找到故障点对于迅速恢复送电及排除事故隐患具有重大意义。
虽然保护装置及故障录波器在动作后也可以提供故障点位置信息，但因其采用的是传统的阻抗法，由于原理上的缺陷，过渡电阻、系统阻抗、负荷电流等因素都对测距精度有较大影响。
行波测距系统由于其故障测距基本不受以上各种因素的影响，精度较高，具有较大的优势。
本文以某电网为例，详细介绍了电网220 kV行波测距系统组网运行实践，研究了目前行波测距组网运行与实践中的难点，并提出了处理方案。
关键词：220kV电网；行波测距系统；组网；运行1 行波测距系统的工作原理与应用1.1 单端电气量行波测距原理在被监视线路发生故障时，故障产生的电流行波会在故障点及母线之间来回反射。
装设于母线处的行波测距装置接入来自电流互感器二次侧的暂态电流行波信号，使用模拟高通滤波器滤出行波波头脉冲，根据到达母线的故障初始行波脉冲S1与由故障点反射回来的行波脉冲S2之间的时间差Δt来实现故障测距，找出故障点。
4电网220 kV 行波测距系统组网运行实践中的难点及处理方案4.1 行波测距系统程序缺陷由于行波测距系统最初为单机版，不支持网络通信，针对组网运行的需求对原程序进行了改进，并对新程序进行了测试。
但新程序在安装与使用的过程中仍发生了以下一些问题：原设计子站数量过少，无法满足大规模组网；行波测距程序对操作系统版本兼容性差，导致经常出现死机；故障文件的GPS时间有时会发生紊乱等，影响了双端行波测距结果；子站及主站均采用Windows 操作系统，而且为每周7×24 h运行，其稳定性不强，有时出现死机现象。
解决方案：修改行波测距程序并更换操作系统。
4.2 行波测距系统硬件故障率相对较高相对继电保护装置，目前行波测距系统硬件故障率较高，主要原因有：子站采用工控机配置，有硬盘等旋转部件，较易发生故障；装置电源、交流采样板等部件故障率相对较高；GPS天线易受雷电损坏。

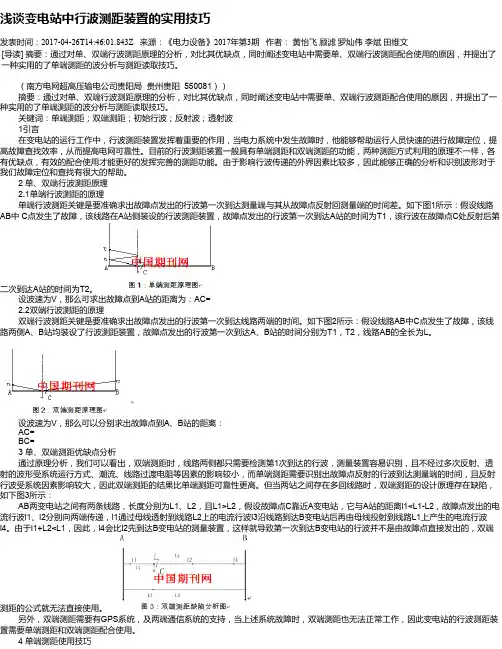

浅谈变电站中行波测距装置的实用技巧发表时间：2017-04-26T14:46:01.843Z 来源：《电力设备》2017年第3期作者：黄怡飞顾滤罗灿伟李斌田维文[导读] 摘要：通过对单、双端行波测距原理的分析，对比其优缺点，同时阐述变电站中需要单、双端行波测距配合使用的原因，并提出了一种实用的了单端测距的波分析与测距读取技巧。
（南方电网超高压输电公司贵阳局贵州贵阳 550081））摘要：通过对单、双端行波测距原理的分析，对比其优缺点，同时阐述变电站中需要单、双端行波测距配合使用的原因，并提出了一种实用的了单端测距的波分析与测距读取技巧。
关键词：单端测距；双端测距；初始行波；反射波；透射波 1引言在变电站的运行工作中，行波测距装置发挥着重要的作用，当电力系统中发生故障时，他能够帮助运行人员快速的进行故障定位，提高故障查找效率，从而提高电网可靠性。
目前的行波测距装置一般具有单端测距和双端测距的功能，两种测距方式利用的原理不一样，各有优缺点，有效的配合使用才能更好的发挥完善的测距功能。
由于影响行波传递的外界因素比较多，因此能够正确的分析和识别波形对于我们故障定位和查找有很大的帮助。
2 单、双端行波测距原理 2.1单端行波测距的原理单端行波测距关键是要准确求出故障点发出的行波第一次到达测量端与其从故障点反射回测量端的时间差。
如下图1所示：假设线路AB中 C点发生了故障，该线路在A站侧装设的行波测距装置，故障点发出的行波第一次到达A站的时间为T1，该行波在故障点C处反射后第二次到达A站的时间为T2。
设波速为V，那么可求出故障点到A站的距离为：AC= 2.2双端行波测距的原理双端行波测距关键是要准确求出故障点发出的行波第一次到达线路两端的时间。
如下图2所示：假设线路AB中C点发生了故障，该线路两侧A、B站均装设了行波测距装置，故障点发出的行波第一次到达A、B站的时间分别为T1，T2，线路AB的全长为L。
设波速为V，那么可以分别求出故障点到A、B站的距离： AC=BC=3 单、双端测距优缺点分析通过原理分析，我们可以看出，双端测距时，线路两侧都只需要检测第1次到达的行波，测量装置容易识别，且不经过多次反射、透射的波形受系统运行方式、潮流、线路过渡电阻等因素的影响较小，而单端测距需要识别出故障点反射的行波到达测量端的时间，且反射行波受系统因素影响较大，因此双端测距的结果比单端测距可靠性更高。
