北京城建集团安全生产绿色施工标准化图集(安全防护)

  • 格式：doc
  • 大小：33.57 MB
  • 文档页数：44

1 绿色安全施工管理标准化图集 （安全防护部分）

北京城建集团有限责任公司 二○一五年四月

编 写 依 据 2

1、《安全帽》GB2811-2007 2、《安全带》GB6095-2009 3、《建筑施工作业劳动保护用品配备及使用标准》JGJ 184-2009 4、《建筑基坑支护技术规程》JGJ 120-99 5、《施工现场安全防护、场容卫生及消防保卫标准》DB945-2012 6、《地下有限空间作业安全技术规范》DB11 852.1-2012 7、《地下有限空间作业安全技术规范》DB11 852.2-2013 8、《北京地区大直径灌注桩规程》DBJ01-502-99 9、关于印发《北京市建设工程有限空间作业安全生产管理规定》的通知 京建施 （2009）521号 10、《建设工程施工现场标准化安全防护设施图册》北京城建集团有限责任公司 2013.05

目 录 3

一、个人防护标准…………………………………………………5 一）安全帽佩戴要求…………………………………………6 二）安全带佩戴要求…………………………………………7 三）电工安全防护用品标准…………………………………8 四）电焊工安全防护用品标准………………………………8 二、临边防护标准 …………………………………………………9 一）防护栏杆做法 ……………………………………………9 二）屋面楼层四周、阳台边防护标准………………………17 三）楼梯防护标准……………………………………………18 三、孔洞防护标准 ………………………………………………19 一）短边大于25mm小于500mm的洞口防护标准 ……………19 二）短边大于500mm小于1500mm的洞口防护标准 …………20 三）短边长度超过1.5m的孔洞防护标准………………………22

四）伸缩缝和后浇带处防护标准………………………………25 五）室内电梯井防护门… ……………………………………26 四、高处作业防护…………………………………………………28 一）施工安全通道防护棚……………………………………28 二）施工现场临时通道等其他防护措施要求………………30 三）密目式安全网封闭严密…………………………………32 四）水平安全网设置…………………………………………33 五）钢结构施工作业面个人防护措施………………………35 五、基坑临边防护标准……………………………………………38 4

一）基坑邻边挡水围堰设置要求……………………………38 二）基坑临边防护要求………………………………………39 六、有限空间作业…………………………………………………41 一）有毒有害气体检测………………………………………41 二）通风设备设施……………………………………………42 三）作业安全告知牌…………………………………………43 四）旁站监督…………………………………………………44

一、个人防护标准 5

进入施工现场人员必须佩戴安全帽。作业人员必须戴安全帽、穿工作鞋和工作服；应按作业要求正确使用劳动防护用品。在2m及以上的无可靠安全防护设施的高处、悬崖和陡坡作业时，必须系挂安全带。 建筑施工企业应选定劳动防护用品的合格供货方，为作业人员配备的劳动防护用品必须符合国家有关标准，应具备生产许可证、产品合格证等相关资料。经本单位安全生产管理部门审查合格后方可使用。

一）安全帽佩戴要求 6 安全帽尺寸

安全帽佩戴示意图 说明： 1、进入施工现场的所有人员必须正确佩戴安全帽，并系好下颌带。 2、安全帽质量应符合现行国家标准GB2811《安全帽》规定。 3施工现场所使用的安全帽必须向具有资质的合格供应商购置，每顶安全帽必须具有出厂合格证，项目部要及时将供应商相关资质和产品合格证登记造册，并归档留存。

二）安全带佩戴要求 7

五点式安全带示意图 安全带佩戴示意图 说明： 1、安全带应符合现行国家标准GB6095 《安全带》规定。凡在坠落高度距基准面 2m （含 2m）以上施工作业，在无法采取可靠防护措施的情况下，必须正确使用安全带。 2、安全带使用前应检查绳带有无变质、卡环是否有裂纹，卡簧弹跳性是否良好。高处作业安全带必须挂在固定处。禁止把安全带挂在移动或带尖锐梭角或不牢固的物件上。 3、安全带必须高挂低用，杜绝低挂高用。 三）电工安全防护用品标准 8

电工安全防护示意图 说明：电工作业时必须穿绝缘鞋、戴绝缘手套等安全防护用品。 四）电工安全防护用品标准

电焊工安全防护示意图 说明：电焊工作业时必须穿电焊工作服、绝缘鞋和戴电焊手套、防护面罩等安全防护用品。 9

二、临边防护标准 一）防护栏杆做法 （一）网片式防护栏

5700mm11900mm

34

2

250mm250mm

网片式防护栏杆尺寸图 1—防护栏外框；2—钢板网；3—立柱；4—踢脚板；5—底座

网片式防护栏杆示意图 10

网片式防护栏杆实物图 说明：网片式防护栏应符合下列要求： 1 、位置：地面施工区域分隔、基坑周边防护,楼层临边防护。 2、立柱采用长、宽为40 mm的方钢，在上下两端250mm处各焊接宽、高为50 mm、厚为6 mm的钢板。 3、两道连接板采用10mm螺栓固定连接；防护栏外框采用长、宽为30mm的方钢，每片高1200mm，宽1900mm，底下200mm处加设钢板作为踢脚板，中间采用钢板网，钢丝直径或截面不小于2mm,网孔边长不大于20mm。 4、立柱和踢脚板表面刷红白相间油漆警示，钢板网刷红色油漆，并张挂“当心坠落”安全警示标牌，每隔6块挂置城建标识和安全警示标志。 11

（二）格栅式防护栏 管;1800mm

400mm1200mm严禁抛物 禁止跨越

3400mm

21

400mm安全生产 人人有责

4 格栅式防护栏杆尺寸图 1—40mmX40mmX3mm方钢管； 2—20mmX20mmX2mm方钢管 3—120mmX80mmX6mm柱底板；4—挡脚板2mm钢板

格栅式防护栏杆示意图

12

格栅式防护栏杆实物图 说明： 1、位置：基坑临边及结构临边； 2、防护栏杆立杆高度不低于1.2m； 3、刷红白警示漆并在中间位置设置200mm高警示标语牌，每隔6块挂置城建标识和安全警示标志； 4、底部设200mm高，红白相间踢脚板。 13

（三）圆钢管防护栏 600mm600mm

≯2000mm≯2000mm

1

2200mm200mm

1—Ф48×（3.0～3.6）钢管; 2—踢脚板 圆钢管防护尺寸图

圆钢管防护示意图 14 圆钢管防护实物图 说明： 1、采用Ф48×（3.0～3.6）mm的建筑脚手架钢管，防护栏杆满挂密目安全网，底部设置200mm高踢脚板。 （四）方钢管防护栏

600mm600mm

≯2000mm≯2000mm

12

3200mm200mm

1—横杆; 2—立杆；3—踢脚板 方钢防护尺寸图 说明：主立杆采用长、宽为50mm,厚为2.5mm的方管，横杆采用长、宽为30mm,厚为1.35mm的方管，架体必须用密目式安全网沿外立杆内侧进行封闭，密目式安全网之间必须连接牢固，封闭严密。 15

（五）防护栏杆的连接与固定 1、采用四个M10膨胀螺栓与地面固定，螺栓长度不小于200mm。

12

3200mm

1—钢管; 2—M10膨胀螺栓；3—砼梁 立面示意图 1

2 1—M10膨胀螺栓；2—钢管 平面示意图 2、钢管插入地面，插入地面长度不小于500mm。

≥500mm 钢管插入地面示意图 16

3、预埋混凝土 ≥400mm2

0

0mm

2000mm 立杆基础详图

4、预埋件（套筒承插式） 1

52

3

4

1—钢管; 2—钢套筒；3—固定螺栓； 4—150mmX100mmX8mm预埋件；5—砼梁 套筒承插式示意图

合集下载

施工现场安全防护标准化图册标准化图集

施工现场安全防护标准化图册标准化图集

1.11 栋号、楼层标识牌
说明：
1.栋号标识牌悬挂于楼体外侧醒目位置。
2.楼层标识牌悬挂于楼梯平台口处、施工电梯安全门外
侧及脚手架外立面等位置。
3.字体：蓝底白字，方正大黑。
4.规格：栋号牌：宽×高=800×600mm。
楼层牌：宽×高=400×300mm。
5.材质：采用PVC板制作，面层采用户外车贴或不干胶。
2.“禁拆外脚手架拉结点”牌悬挂于外脚手架内侧，面
向结构主体，每隔30米1处，每层每面至少2处。
3.“通道口宣传”牌悬挂于安全通道和斜道入口处。
4.“禁止吸烟”牌悬挂于库房、木工模板加工区、易燃
易爆物品存放区、装饰装修作业区等。4号：当心坠物5号：禁拆外脚手架拉结点
5.规格：宽×高=550×800mm。
方设置材料标识牌（右上图）；原材料经车间加工制成
半成品后，在半成品堆放区域前设置半成品加工标识牌
（右下图）。
3.材料标识牌与支架配套使用。
4.字体：蓝边，白底，黑字。
5.规格：材料标识牌：宽×高=450×300mm，标识牌支
架如图标示。
6.材质：标识牌采用镀锌铁板或铝塑板制作，边框为
20mm，标识牌支架采用方钢和槽钢焊接制作。
说明：
1.项目管理人员风采牌设置于办公区显要位置。
2.风采牌应显示各项目管理人员的照片、姓名、职务及
电话，照片着装应统一，相片安放使用亚克力槽。
3.规格：宽×高≥3000×2000mm。
4.材质：铝塑板、PVC板或喷绘制作。
1.16 安全警示镜
说明：
1.安全警示镜应设置在施工现场入口处，提醒施工人员
分项工程安全管理办法》（住建部建质[2009]87号）中所
北京市建设工程施工现场安全生产标准化管理图集-生活区设置和管理分册-可编辑

北京市建设工程施工现场安全生产标准化管理图集-生活区设置和管理分册-可编辑

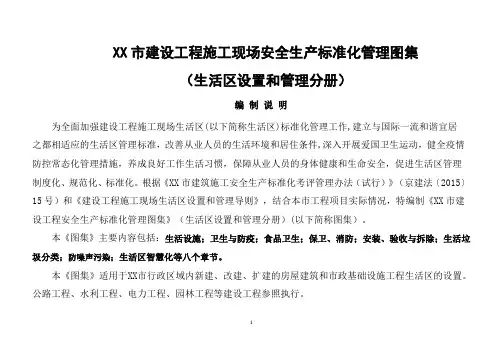

XX市建设工程施工现场安全生产标准化管理图集（生活区设置和管理分册）编制说明为全面加强建设工程施工现场生活区(以下简称生活区)标准化管理工作,建立与国际一流和谐宜居之都相适应的生活区管理标准，改善从业人员的生活环境和居住条件,深入开展爱国卫生运动，健全疫情防控常态化管理措施，养成良好工作生活习惯，保障从业人员的身体健康和生命安全，促进生活区管理制度化、规范化、标准化。

根据《XX市建筑施工安全生产标准化考评管理办法（试行）》（京建法〔2015〕15号）和《建设工程施工现场生活区设置和管理导则》，结合本市工程项目实际情况，特编制《XX市建设工程安全生产标准化管理图集》（生活区设置和管理分册）(以下简称图集）。

本《图集》主要内容包括：生活设施；卫生与防疫；食品卫生；保卫、消防；安装、验收与拆除；生活垃圾分类；防噪声污染；生活区智慧化等八个章节。

本《图集》适用于XX市行政区域内新建、改建、扩建的房屋建筑和市政基础设施工程生活区的设置。

公路工程、水利工程、电力工程、园林工程等建设工程参照执行。

1一、《图集》编写原则（一）生活区应按照标准化、智能化、美化的原则规划、建设和管理。

（二）生活区应实施封闭式管理，所有人员执行实名制管理。

（三）生活区设置除应符合本导则的规定外，应符合现行国家及本市相关标准的规定。

二、《图集》编制依据（一）国家法律、法规1.《中华人民共和国环境保护法》（主席令第9号）2.《中华人民共和国食品安全法》（主席令第21号）3.《中华人民共和国消防法》（主席令第6号）4.《突发公共卫生事件应急条例》（国务院令第376号）（二）国家标准1.《饮食业油烟污染物排放标准》（GB 18483）22.《生活垃圾分类标志》（GB/T 19095）3.《建筑设计防火规范》（GB 50016）4.《建设工程施工现场供用电安全规范》（GB50194）5.《建设工程施工现场消防安全技术规范》（GB50720）6.《建筑工程绿色施工规范》（GB50905）（三）部门规章1.《企业安全生产费用提取和使用管理办法》（财企第16号）2.《餐饮服务食品安全操作规范》（市场监督管理总局公告 2018年第12号）3.《建筑工程安全防护、文明施工措施费及使用管理规定》建办[2005]89号（四）行业标准1.《施工现场临时用电安全技术规范》（JGJ 46）2.《建筑施工安全检查标准》（JGJ 59）3.《建设工程施工现场环境与卫生标准》（JGJ 146）4.《建筑拆除工程安全技术规范》（JGJ147）35.《施工现场临时建筑物技术规范》（JGJ/T188）6.《施工现场模块化设施技术标准》（JGJ/T435）(五)XX市相关文件规定1.《XX市建设工程施工现场消防安全管理规定》(XX市人民政府令第20号)2.《XX市建设工程施工现场管理办法》(XX市人民政府令第247号)3.《XX市食品安全条例》（XX市人民代表大会常务委员会公告〔十三届〕第28号）4.《XX市生活垃圾管理条例》（XX市人民代表大会常务委员会公告〔十五届〕第21号）5.《XX市建筑施工安全生产标准化考评管理办法（试行）》（京建法〔2015〕15号）6.《XX市建设工程安全文明施工费管理办法（试行）》（京建法〔2019〕9号）7.《XX市建设工程施工现场安全生产标准化管理图集》（2019版）8.《XX市房屋建筑和市政基础设施工程施工现场生活垃圾分类指引》（京建发〔2020〕198号）9.《建设工程施工现场生活区设置和管理导则》(xx)(六)地方标准1.《建设工程施工现场安全资料管理规程》（DB11/383）42.《绿色施工管理规程》（DB11/513）3.《建设工程临建房屋技术标准》（DB11/693）4.《建筑工程施工现场安全防护、场容卫生及消防保卫标准》（DB11/945）5.《建设工程施工现场生活区设置和管理规范》（DB11/1132）6.《餐饮业大气污染物排放标准》（DB11/1488）三、《图集》使用规定（一）施工现场按照《XX市建筑施工安全生产标准化考评管理办法（试行）》（京建法〔2015〕15号）、《XX市建设工程施工现场安全生产标准化管理图集》（2019版）的有关要求，结合本《图集》内容执行。

工具式标准化安全防护设施图册

工具式标准化安全防护设施图册

工具式标准化安全防护设施图册建筑工程施工工具式标准化安全防护设施图册北京城建十六建筑工程有限责任公司二○一三年一月北京城建十六建筑工程有限责任公司《建筑工程施工工具式标准化安全防护设施图册》（试行）编委会主任：张锁全李金海副主任：高乃社李风君委员：金辉吉祖友陈明照章勋锋编写人员责任编辑：吉祖友主编：章勋锋编写人员：汪春雷陈春雷张强马铨斌吴继宽孟宪亮前言为了更好地贯彻安全第一、预防为主，综合治理的安全生产方针以科学发展观为指导，牢固树立安全生产可持续发展理念，强化安全生产主体责任的落实，实现安全管理和绿色文明施工管理工作的规范化、标准化、制度化。

为工程建设实行标准化安全设施服务，为安全生产保驾护航。

依据北京市住建委《关于在建设工程施工现场推广使用标准化安全防护的通知》和集团公司安全管理规章制度，结合工程项目管理实际情况，编制了《建筑工程施工工具式标准化安全防护设施图册》。

并委托专业公司设计、加工、租赁（出售）维护等方式，满足各类施工工程需求。

本《图册》是安全生产、绿色文明施工管理的依据，也是公司内部建筑工程项目施工安全防护的规范。

各单位要认真组织学习，严格执行本《图册》相关要求，确保公司安全生产管理工作安全、稳定、快速发展。

本《图册》在编制过程中得到了市住建委、集团公司、兄弟单位的大力支持，在此表示感谢。

为了使《图册》标准更合理有效地推进和使用，望使用单位提出宝贵意见和建议，使我们的产品使用性不断改进和完善，从而共同促进安全管理工作的持续改进和安全管理水平的不断提高。

我们将对大家提出的问题进行总结，并对本《图册》进行修订。

北京城建十六建筑工程有限责任公司○一三年一月北京城建十六建筑工程有限责任公司文件城建安全发［2013］01号关于印发《建筑工程施工工具式标准化安全防护设施图册》的通知各单位：为了加强安全生产管理工作，深入开展创建绿色施工文明安全工地活动，提高施工现场安全管理的综合水平，强化安全生产主体责任的落实，实现安全管理工作的规范化、标准化、制度化，依据国家、北京市安全生产法律法规和集团公司安全生产规章制度，结合十六公司施工生产实际情况，编制了《建筑工程施工工具式标准化安全防护设施图册》现印发给你们，望各单位认真组织学习，并贯彻实施本《图册》中相关规定要求，本《图册》中有与上级规定相悖之处，按上级规定执行。

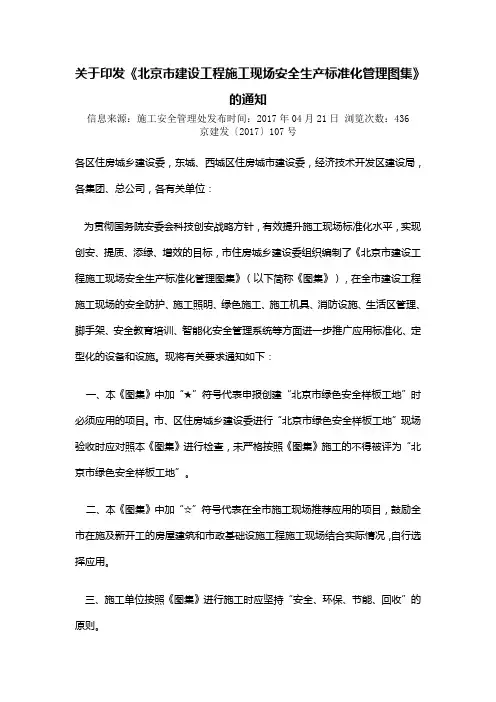

关于印发《北京市建设工程施工现场安全生产标准化管理图集》的通知
