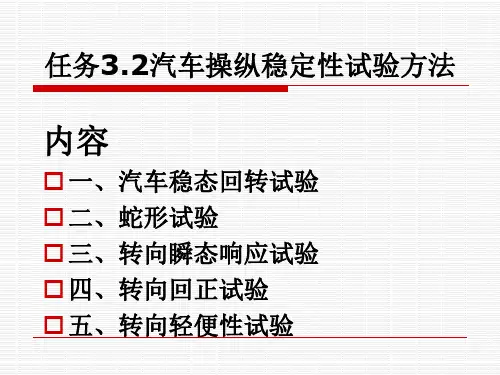

任务3.2汽车操纵稳定性试验方法

Δt为采样时间间隔，s。 (5)汽车因素TB：汽车因素TB是汽车横摆角速度峰值响应时
间与汽车质心侧偏角的乘积。汽车质心侧偏角可由瞬态回转试验
求得。
• 2．评价指标
•
在我国《汽车操纵稳定性试验方法》标准中规定了7项评价
指标，由于测量方法的不完善及个别指标在某些汽车上不存在等 原因，故在《汽车操纵稳定性指标极限值与评价方法》标准中仅
• 2．评价指标 •
我国转向回正试验的评价指标是横摆角速度总方差及残留横
摆角速度。
• 转向轻便性试验
•
转向轻便性试验用来测定操舵力的大小，常见的操舵力试验 有低速大转向角试验、中转速小转向角试验、高速转弯操舵力试
图11.14 回正试验几种过程曲线
• • •
(2)稳定时间：稳定时间由松开转向盘的时刻起，至汽车横摆 角速度到新稳态时为止转向盘输入； (3)残留横摆角速度：汽车横摆角速度新稳态值与零线之差即
为残留横摆角速度；
(4)自然频率：由于系统是多自由度的，横摆角速度并不是一 个严格的等圆周运动，相邻振幅的比值也不等于常数(图11.15)。
•
随着车速的不断提高，汽车操纵稳定性对汽车行车安全性的
影响越来越大，成为汽车的重要性能之一。操纵稳定性不好的汽 车可表现为“高速发飘”、“响应迟钝”、“丧失路感”和“丧
失控制”等。
•
我国《汽车操纵稳定性试验方法》标准和《汽车操纵稳定性
指标限值与评价方法》中规定汽车操纵稳定性试验包括：稳态回
转试验、转向瞬态响应试验、转向瞬态转向试验、转向回正性试 验、转向轻便性试验、蛇形试验等。 • 常用的汽车操纵稳定性试验仪器有： 、汽车横摆角速度、车身侧倾角及纵倾角等； • 2）光束水准车轮定位仪：测车轮外倾角、主销内倾角、主销外倾 角、车轮前束、车轮最大转角及转角差； • 3）车辆动态测试仪：测汽车横摆角速度、车身侧倾角及纵倾角、 汽车横向加速度与纵向加速度等运动参数；

•2
•知识链接
• 为了提高汽车的转向操纵稳定性、轻便性，确保车辆直线 行驶和自动回正，减少轮胎的磨损，汽车车轮和主销都设计了 多种角度参数，统称车轮定位参数。
• 由于汽车的转向车轮一般在前轮，在前轮上设计了前轮前 束、前轮外倾角、主销后倾角和主销内倾角等参数，统称为前 轮定位。
• 后轮定位包括后轮前束和后轮外倾角。前后轮定位统称为 车轮定位，乘用车一般称之为四轮定位。
•图 5-1-9 汽车推力角
•13
•二、汽车常见行驶故障与四轮定位参数之间 的关系
• 如果汽车车轮定位参数失准，会引起汽车的行驶故障。表 5-1-1 列出了汽车常见行驶故障与四轮定位参数之间的关系。
•表5-1-1 汽车常见行驶故障与四轮定位参数之间的关系
•14
•三、常见车型四轮定位参数标准
• 当车轮定位参数任意一项不符合技术要求时，都会对汽 车的行驶性能产生不利影响，甚至影响汽车行驶安全，所以 要定期对汽车车轮定位进行检测和调整。几款车型的车轮定 位参数见表5-1-2。
• 主销内倾角一般为 5 ～ 8°（有的达到 10°），该角度在车辆设 计时已决定，是不可调节的。但主销内倾角不宜过大，否则会加速轮胎 的磨损。
•8
•4．主销后倾
• (1) 主销后倾角
• 从侧面看车轮，主销在纵 向平面内向后倾斜一定角度。通 过主销中心的垂线与转向节主销 轴线形成的角度称为主销后倾角 ，如图 5-1-5 所示。当主销向后 倾斜时为正后倾角，主销向前倾 斜则为负后倾角。现代汽车的主 销后倾角一般为0 ～7°。
•9
•5．退缩角
• 退缩角也叫车轴偏角，是指左右 车轮轴线偏离理论轴线所形成的角度 ，如图 5-1-6所示。正常情况下，左、 右车轮轴线应与汽车纵向中心线完全 垂直，退缩角为零。出现退缩角多是 由于车辆遇到严重碰撞，所以退缩角 是一个故障参数，反映了车辆左右两 侧轴距的变化。

GBT汽车操纵稳定性试验方法转向轻便性试验汽车操纵稳固性试验方法GB ／T 6323.5—94转向轻便性试验代替 GB 6323.5—86Controllability and stability test procedure forautomobiles—Steering efforts test procedure1 主题内容与适用范畴本标准规定了汽车操纵稳固性试验方法中的转向轻便性试验方法。

本标准适用于轿车、客车、货车及越野汽车，其他类型汽车可参照执行。

2 引用标准GB／T 12534汽车道路试验方法通则。

3 测量变量和仪器设备3．1 测量变量a．转向盘作用力矩；b．转向盘转角；c．汽车前进车速；d．转向盘直径。

3．2 试验仪器设备3．2．1 测量仪器设备按GB／T 12534中 3.2 条规定，其试验仪器设备测量范围及误差应满足表1要求。

3．2．2 各种传感器按各自使用说明书安装。

3．2．3 标明试验路径的标桩16个。

4 试验条件4．1 试验汽车4．1．1 试验汽车应是按厂方规定装备齐全的汽车，试验前测定车轮定位参数，对转向系、悬架系进行检查，按规定进行调整紧固和润滑。

只有认定试验汽车已符合厂方规定的技术条件时，方可进行试验，测定及检查的有关参数的数值，记入附录A（补充件）中。

4．1．2 试验汽车若用新轮胎，试验前至少应通过200km正常行驶的磨合；若用旧轮胎，试验终了其残留花纹高度不小于1.5mm。

轮胎气压应符合GB／T 12534中 3.2 条规定执行。

4．1．3 试验汽车的转向盘中间位置的自由行程，应符合各类型汽车的通用技术条件的规定，如该类型汽车的通用技术条件无明确限值规定，则其自由行程应不大于±10°。

4．1．4 试验汽车为厂定最大总质量状态，乘员和装载（举荐用砂袋）的分布应符合GB／T 12534中3.1.3表1规定。

4．2 试验场地与环境4．2．1 试验场地应是干燥，平坦清洁的水泥混凝土或沥青铺装路面，任意方向上的坡度不大于2％。

图4-1-4是一辆仪器设备安装齐全的操纵稳定性试验车的示意图。
二、操纵稳定性道路试验 1、稳态回转试验 2、蛇行试验 3、转向回正性能试验 4、转向轻便性试验 5、瞬态响应试验
稳态回转试验
1、试验的基本原理和意义
¾汽车在车速V行驶时，驾驶员以一个固定的转向盘输入，汽车产生转向运 动。根据汽车本身的固有转向特性（由汽车结构参数决定），其后若干时 间一般会出现两种现象：一种是汽车出现不稳定现象，发生激转（或称甩 尾）；另—种是转向进入稳定状态，即汽车绕某定点转动且角速度不变， 这种现象称汽车进入稳态转向。前一种情况汽车的转向特性称过多转向； 后一种情况汽车的转向特性理论上有两种：—种称中性转向，另一种称不 足转向。
蛇行试验
1、试验的目的和意义
蛇行试验属于驾驶员——汽车——外界环境组合而成的闭路系统性能 试验方法之一。这种试验方法可反映出此闭路系统进行急剧的转向能力， 同时可反映出在此种急剧转向情况下乘员的舒适性和安全性。
蛇行试验
2、引用标准 ①GB／T 12534 汽车道路试验方法通则 ②GB 3730.1 汽车和挂车的术语和定义 车辆类型 ③GB 3730.2 汽车和挂车的术语和定义 车辆质量 ④GB／T 12549 汽车操纵稳定性术语及其定义
稳态回转试验
具体试验方法：
⑴仪器设备：第五车轮、车辆动态测试仪、操纵稳定性现场数据处理系统
⑵试验步骤：
①在试验场地上，用明显颜色画出半径为15m或20m的圆周。
②试验开始之前，汽车应以侧向加速度为3m/s2的相应车速沿画定的圆周行 驶500m以使轮胎升温。
③驾驶员操纵汽车以最低稳定速度沿所画圆周行驶，待安装于汽车纵向对 称面上的车速传感器(第五轮仪)在半圈内都能对准地面所画圆周时，固定 转向盘不动，然后缓缓连续而均匀地加速（纵向加速度不超0.25m/s2）， 直至汽车的侧向加速度达到6.5m/s2（或车速不能再升高而出现甩尾、或轮 胎发出尖叫声）为止。记录整个过程。
